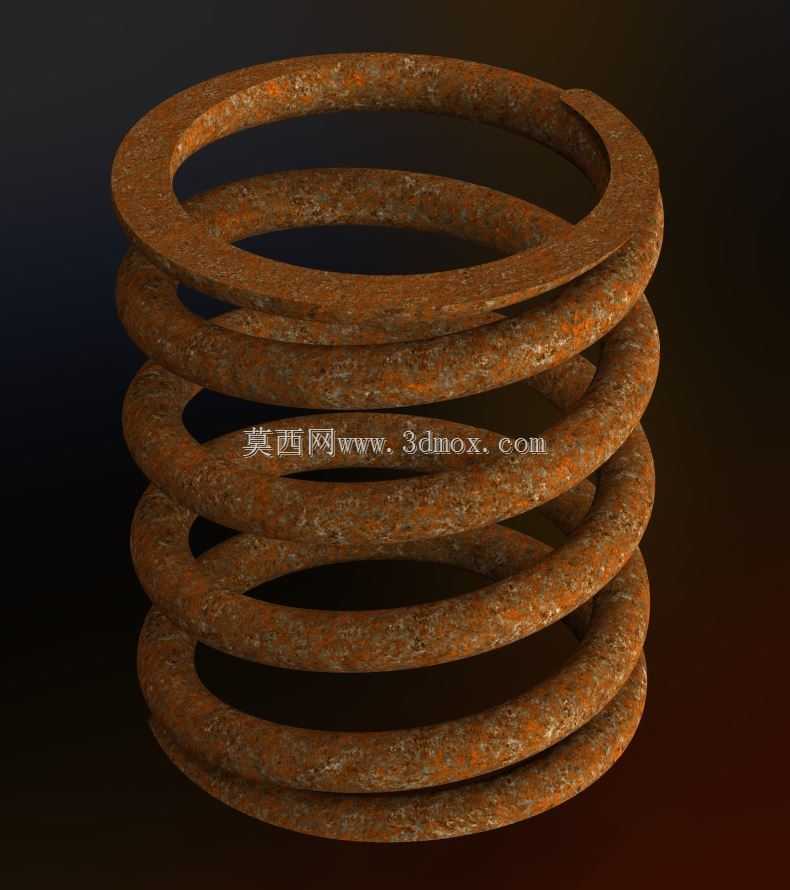

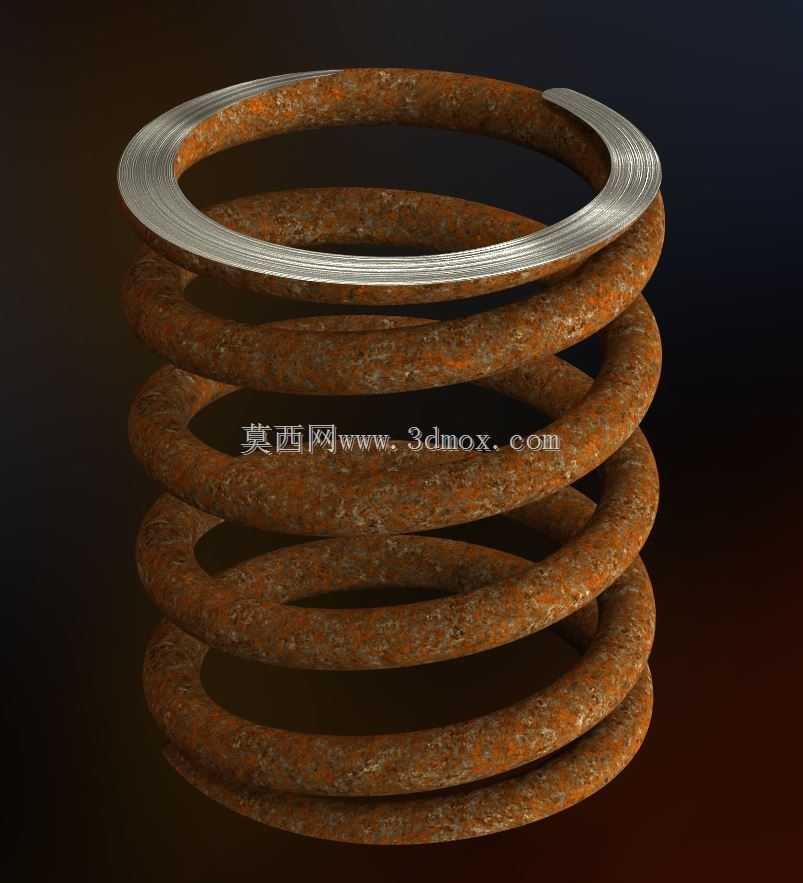

做旧锈蚀效果圆柱螺旋压缩弹簧

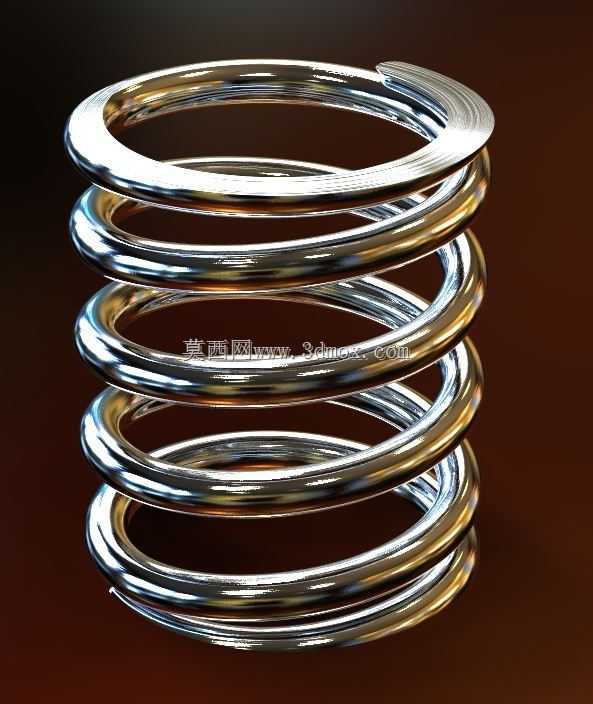

　　这款圆柱螺旋压缩弹簧是机械结构中最常见的弹性储能元件，日常选型与建模过程中，多数工程师会优先关注其线径、中径、有效圈数、自由高度这些核心参数，却容易忽略表面状态对视觉呈现、甚至特定工况模拟的影响。常规的弹簧三维建模多采用光亮金属材质，多用于常规设备的装配示意，而这款做旧锈蚀效果的弹簧模型，更适配老旧设备检修模拟、工业场景渲染、废旧物资拆解仿真这类特殊场景的需求。从功能特性来看，圆柱螺旋压缩弹簧的核心作用是在承受轴向压力时产生反向弹力，在各类设备中承担缓冲、复位、储能、测力的功能，小到按键按压结构、阀门启闭复位，大到车辆悬架、冲压设备缓冲机构，都能见到这类弹簧的身影。做这类弹簧的三维建模时，首先要确定线径与中径的比例关系，

　　常规压缩弹簧的旋绕比通常控制在4-16区间，旋绕比过小会导致卷绕成型困难，内应力过大容易断裂，旋绕比过大则容易出现簧圈失稳、侧向歪斜的问题，有效圈数的设定要结合刚度需求计算，刚度与线径的四次方成正比，与中径的三次方、有效圈数成反比，建模时要提前预留两端并紧磨平的支撑圈，支撑圈通常取1-2.5圈，这部分圈数不参与弹性变形，主要作用是保证弹簧受压时端面受力均匀，避免工作过程中出现歪斜卡滞。安装边界方面，这类弹簧的安装通常需要配套导杆或者导套，导杆与弹簧内径的间隙要控制在合理范围，间隙过小容易出现摩擦卡滞，间隙过大则容易导致弹簧受压失稳弯曲，做旧锈蚀的表面效果并非单纯的视觉装饰，在老旧设备改造、失效分析仿真场景中，

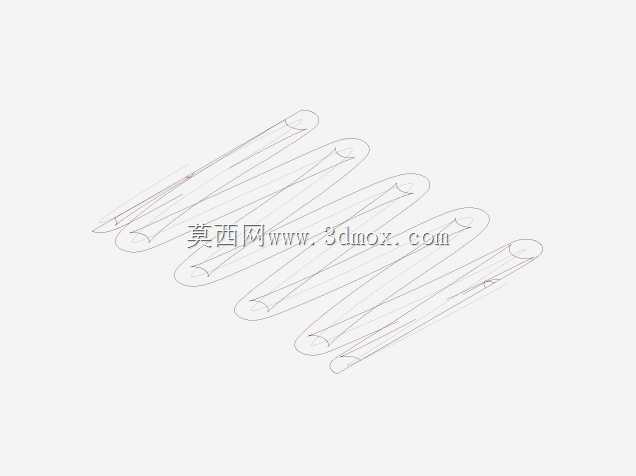

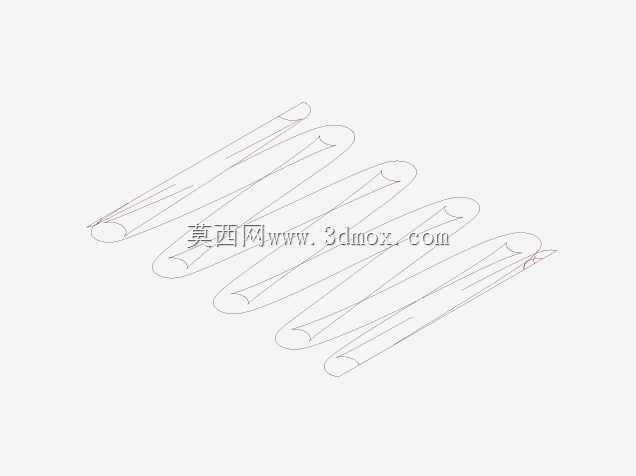

　　锈蚀层的存在会实际改变弹簧的有效受力线径，表层锈蚀剥落后会导致弹簧实际承载截面减小，刚度下降，甚至出现应力集中引发断裂，在做相关仿真分析时，这类带锈蚀效果的模型能更直观地呈现老旧零件的实际状态，避免理想化模型带来的仿真偏差。螺旋线的生成要保证节距均匀，两端并紧段的节距逐步过渡到线径尺寸，保证端面磨平后能与安装面完全贴合，做旧纹理的处理要贴合实际锈蚀的分布规律，簧圈接触的位置、长期暴露在外的表层锈蚀程度更深，缝隙位置的锈蚀堆积更明显，纹理走向要顺着弹簧卷绕的方向，避免出现纹理错乱失真的问题。
