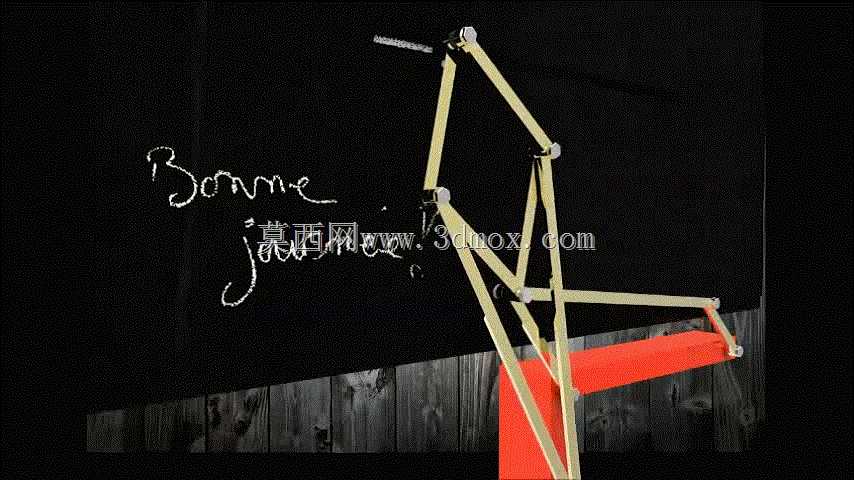

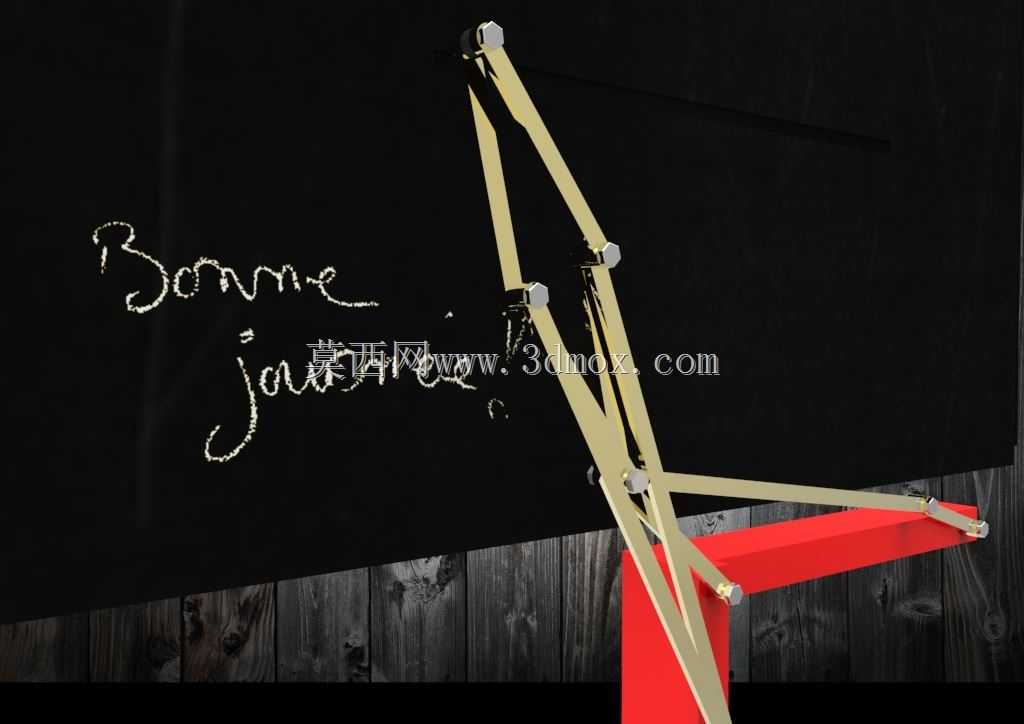

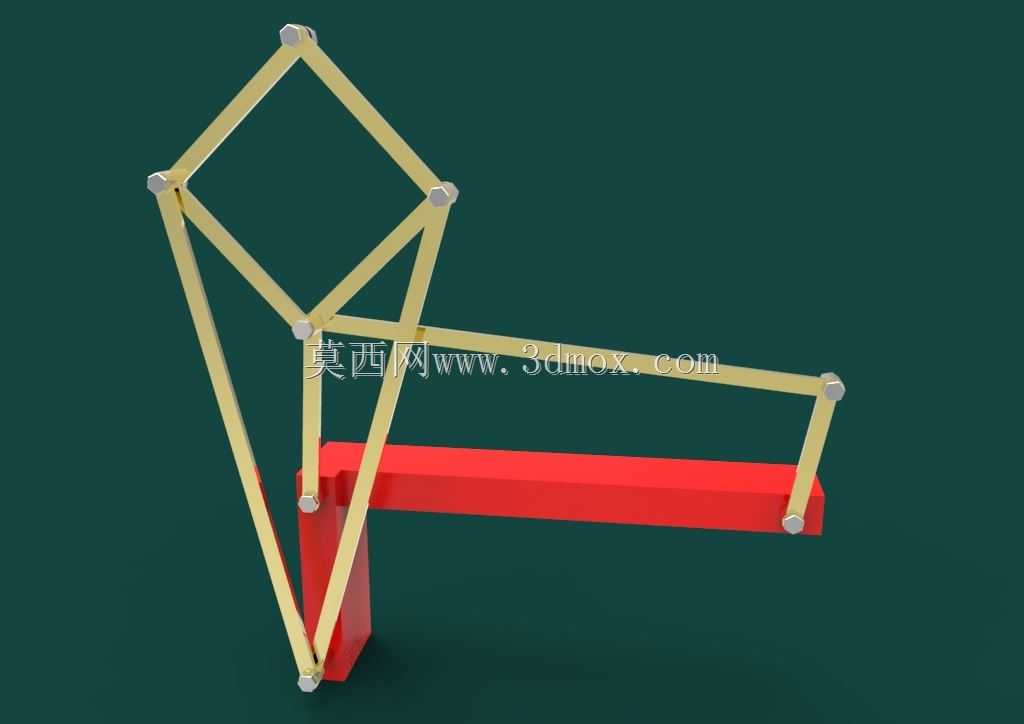

波塞利耶直线运动连杆机构演示结构

　　该连杆机构依托铰接杆件的几何约束关系，可将输入端的圆周运动精准转化为输出端的绝对直线运动，无需额外导轨辅助即可实现高精度直线轨迹输出，在对直线运动精度有严格要求的轻载传动场景中具备独特应用价值。从结构设计逻辑来看，整套机构采用对称菱形铰接布局，六根等长主铰接杆搭配两根固定长度的摇臂杆，所有铰接点均采用销轴式转动连接，转动副预留合理间隙以避免运动卡滞，固定铰支座的安装位置经过几何计算校准，确保输出端运动轨迹严格符合直线方程约束，不存在传统曲柄滑块机构因导轨间隙产生的横向窜动误差。在实际工程应用中，这类机构可用于小型精密检测设备的直线进给单元、教学演示用机械原理教具、特殊工况下无导轨直线输送结构，尤其适合不便于安装直线导轨的洁净环境、

　　腐蚀环境工况，避免导轨积尘、锈蚀带来的运动失效问题。从安装边界来看，整套机构的运动包络范围由摇臂长度与菱形杆长比例决定，固定铰支座的安装平面需保证足够平面度，两个固定铰接点的中心距需严格匹配设计值，误差控制在杆长的千分之二以内即可保证输出直线度；输出端的负载需沿运动方向施加，避免侧向载荷作用于铰接点造成杆件弯曲变形，所有铰接销轴采用耐磨材质制作，长期往复运动下仍可保持转动灵活性。设计过程中需重点校核杆件铰接点的受力情况，当输入端做圆周转动时，菱形杆件会承受周期性拉压载荷，杆件截面需根据额定负载计算抗弯截面模量，避免高速运动下杆件产生共振；机构的运动行程可通过调整摇臂转动半径灵活调整，无需更改整体安装尺寸即可适配不同行程需求，相比传统导轨滑块结构，这套纯连杆结构无需定期润滑维护，运动过程无滑动摩擦损耗，使用寿命更长，在低速轻载的直线传动场景中可替代导轨组件降低设备整体复杂度。
