隧道轨距检测用弯形量规结构设计

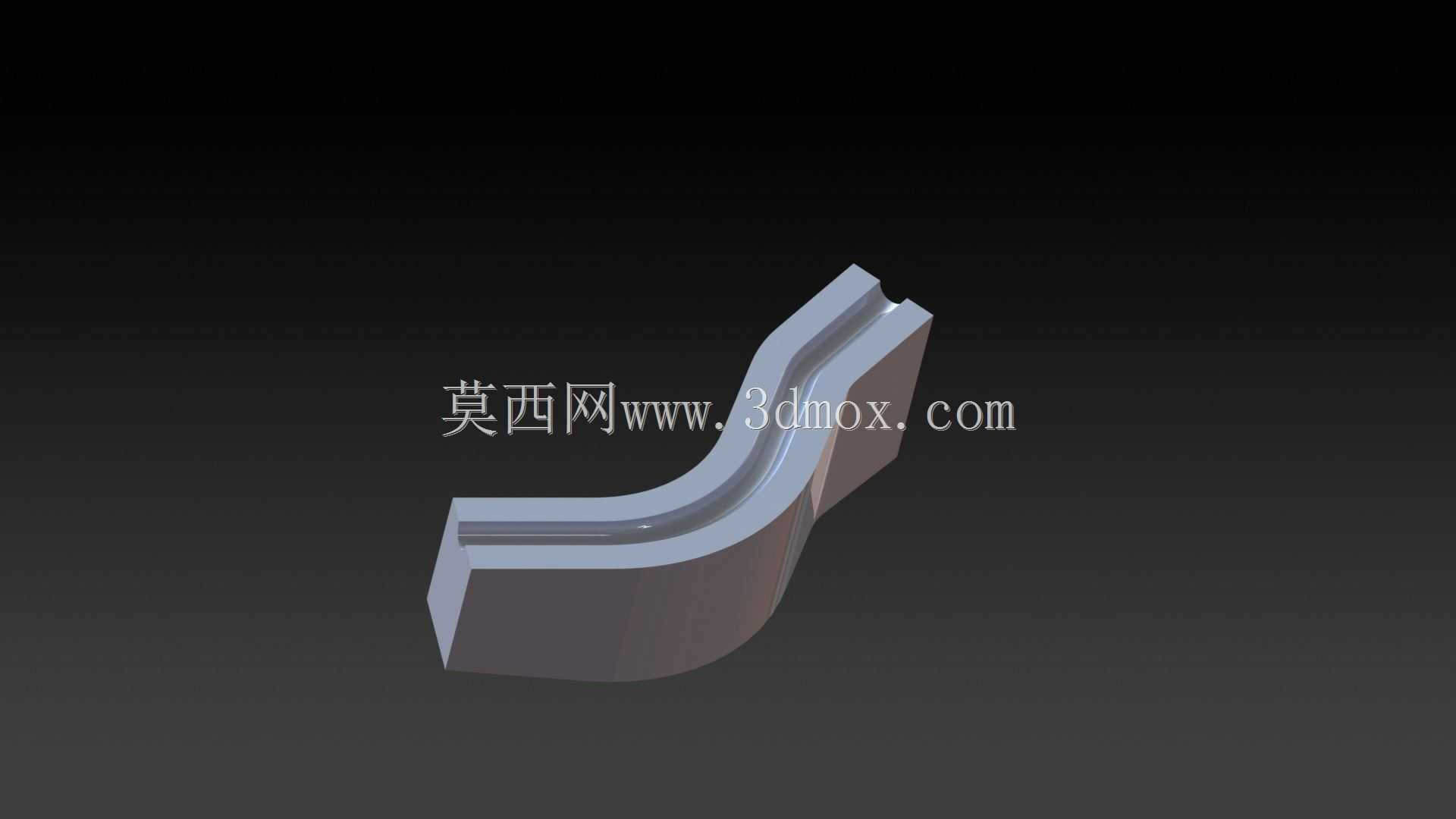

　　在轨道交通线路运维、隧道内轨道铺设施工场景中，轨道轨距的精度直接决定列车行驶的平稳性与安全性，常规平直量规难以适配隧道内弯段轨道、异形轨排衔接处的轨距检测需求，这款弯形轨距量规正是针对这类特殊检测场景开发的专用检测构件。从实际使用场景来看，隧道内轨道存在大量曲线段，轨道铺设时的轨距偏差会随曲线半径变化出现动态偏移，普通平直尺无法贴合弯段轨面完成连续测量，该量规采用与轨道弯段曲率匹配的弧形基体结构，测量时可直接卡合在两侧钢轨顶面与内侧工作面，无需反复调整测量角度，单次卡合即可完成弯段指定截面的轨距值校验，大幅提升隧道内轨道巡检的作业效率。从功能特性上看，该量规的测量工作面采用等厚耐磨结构设计，基体两侧的测量棱边做了倒钝处理，

　　避免长期卡合钢轨时出现棱边磨损导致测量基准偏移，量规的弧形走向完全对应隧道内常用小半径曲线轨道的曲率范围，可覆盖多数地铁隧道、山岭铁路隧道的弯段轨距检测需求，使用时无需额外搭配辅助定位块，依靠自身结构即可贴合轨面完成定位。设计过程中，首先需要明确隧道内轨道的安装边界：常规隧道内轨道的轨距基准为钢轨内侧16mm下的工作面间距，量规的两个测量端间距严格对应标准轨距的公差带范围，弧形基体的弯曲半径参考隧道内最小曲线轨道半径设置，保证量规可顺利放入弯段轨排间隙，不会与轨道扣件、轨枕部件发生干涉。基体的截面采用槽型结构，在保证整体结构刚性的前提下降低构件自重，方便现场检测人员长时间手持作业，槽型结构的内壁设置有加强筋，

　　避免长期使用后弧形段出现形变导致测量精度失准。从安装与使用边界来看，该量规无需额外固定安装，属于手持便携类检测量具，整体外形的宽度控制在可单人手持操作的范围内，测量端的突出长度适配不同型号钢轨的工作面高度，无论是重型钢轨还是轻型轻轨，都可以通过测量端的卡合完成基准定位，不会因为钢轨型号差异出现测量基准错位。在现场作业时，检测人员只需将量规的弧形段朝向轨道弯段的圆心方向，将两端测量头贴合两侧钢轨内侧工作面，即可快速判断该截面轨距是否处于合格公差范围内，相比传统的轨距尺逐点测量，该量规更适合隧道内弯段轨道的批量快速巡检，可快速筛查出轨距超标的异常点位，再配合精密量具完成复核，能有效降低隧道内轨道检测的作业强度。
