带刻度透明玻璃烧杯三维结构设计

　　这款透明玻璃烧杯的三维结构设计，核心围绕实验室常规溶液配制、样品盛放、简易加热反应等场景的实际使用需求展开，建模过程中完全贴合实物的使用逻辑做细节还原，没有做多余的装饰性结构。从实际使用场景来看，这类烧杯广泛覆盖化学实验室、生物检测实验室、教学实验场景，甚至部分小型化工配料工位、食品检测前处理工位也会用到同结构的容器，不同场景下对杯体的壁厚、刻度精度、杯口结构的要求存在细微差异，建模时优先匹配通用款实验室烧杯的结构参数，兼顾多数场景的适配性。

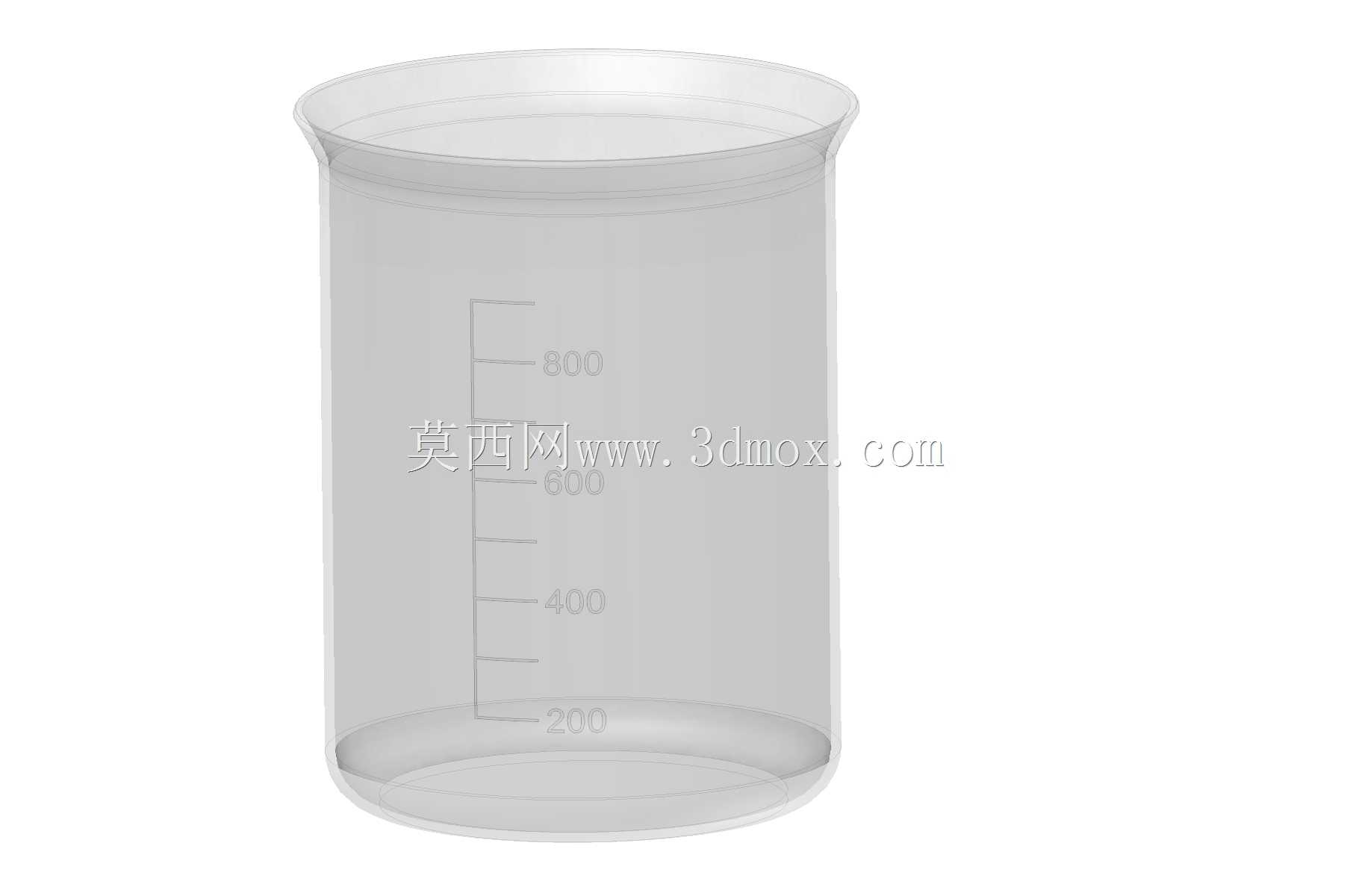

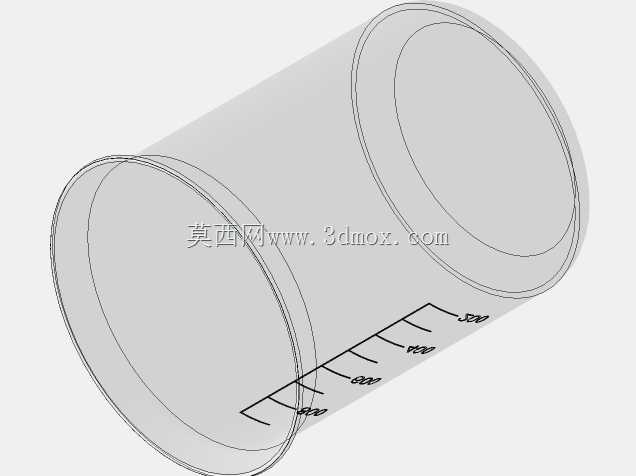

　　设计思路上首先考虑的是倾倒防滴漏的需求，杯口做了外翻的卷边导流结构，这个结构不是简单的圆角过渡，而是做了特定弧度的唇边，倾倒液体时液体会顺着唇边流出，不会沿着杯壁外侧流淌污染实验台，建模时特意对唇边的曲率做了反复调整，避免曲率过小导致导流效果差、曲率过大导致杯口强度不足的问题。杯身的刻度线采用凹刻式的结构逻辑，对应实物生产中蚀刻或者磨砂印刷的刻度，刻度从200ml起始，每200ml设置一个长刻度标识，中间设置短刻度做细分，刻度线的位置距离杯身内壁预留了足够的安全距离，避免液体加注到满量程时因为表面张力导致的读数误差，同时刻度区域的杯壁做了局部平面处理，避免弧面玻璃导致的读数折射偏差，这个细节很多简化模型会忽略，实际使用中弧面刻度的读数误差会超过5%，完全不符合实验器皿的精度要求。

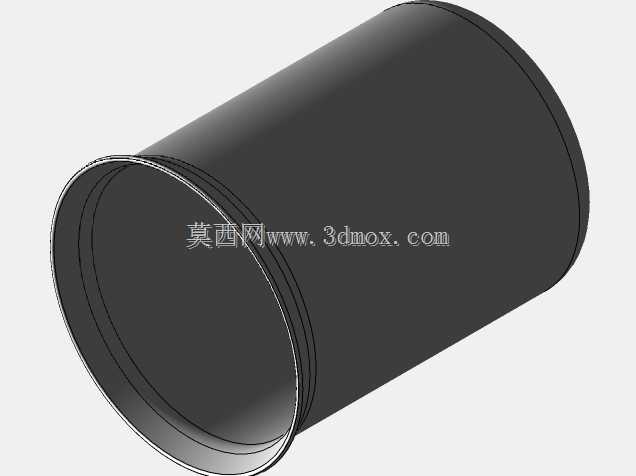

　　杯体的壁厚设计遵循下厚上薄的原则，底部壁厚比侧壁厚30%左右，一方面是提升放置时的稳定性，降低重心，另一方面是适配酒精灯、电热板直接加热的场景，更厚的底部可以承受局部加热的温度差，减少骤冷骤热导致的开裂风险，建模时底部和侧壁的过渡做了大圆角处理，没有直角死角，一方面是清洗时不容易残留污渍，另一方面是避免直角位置的应力集中，加热或者受外力碰撞时不容易从直角位置碎裂。杯底做了极细微的内凹处理，放置在平整台面上时不会因为底部微小的变形导致晃动，这个细节的尺寸偏差控制在0.2mm以内，既保证放置平稳，又不会因为内凹过深导致底部残留液体无法完全倒出。

　　从安装和适配边界来看，这款烧杯的外径尺寸适配常规的实验室烧杯夹、磁力搅拌器加热盘，杯身高度适配常见的烧杯盖、表面皿的覆盖尺寸，杯口的外翻边尺寸可以卡在常规的烧杯架卡口位置，不会滑落。把手结构没有做额外添加，因为通用款低型烧杯本身就是无把手设计，靠杯身上半部分的握持区域操作，建模时特意将杯身上半部分的外壁做了极细微的磨砂质感结构对应，避免沾湿后打滑。材质表现上还原了高硼硅玻璃的通透特性，同时保留了玻璃厚度带来的折射效果，不是完全透明的薄片结构，渲染时可以看到玻璃边缘的厚度折射，和实物的视觉效果一致。

　　实际建模过程中，所有的圆角过渡都做了应力校核的对应，比如杯口卷边的位置、底部和侧壁的过渡位置，都没有出现锐角结构，符合玻璃制品的生产工艺要求，不会出现建模结构能画出来但实际生产无法脱模或者容易碎裂的问题。刻度的数值位置做了居中对齐，每个刻度线的长度、宽度都统一，长刻度线长度是短刻度线的2倍，符合常规实验器皿的刻度标识规范，读数时可以快速识别容量位置。杯身的整体高度和直径比例接近1.4:1，属于低型烧杯的经典比例，这个比例下搅拌棒搅拌时液体不容易溅出，同时加热时的受热面积足够大，溶液升温速度更快。
