带透明指针的毫米刻度指示装置

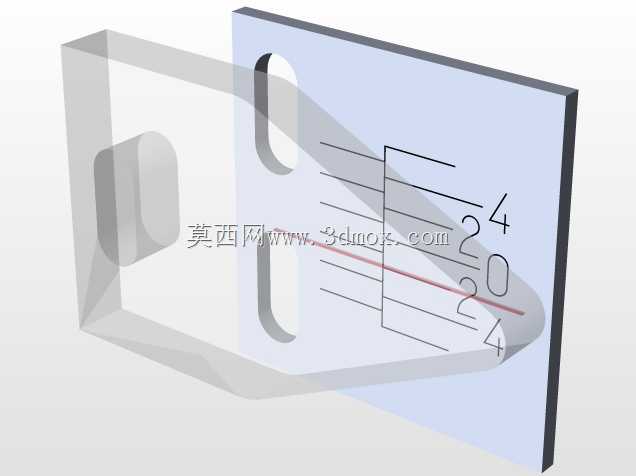

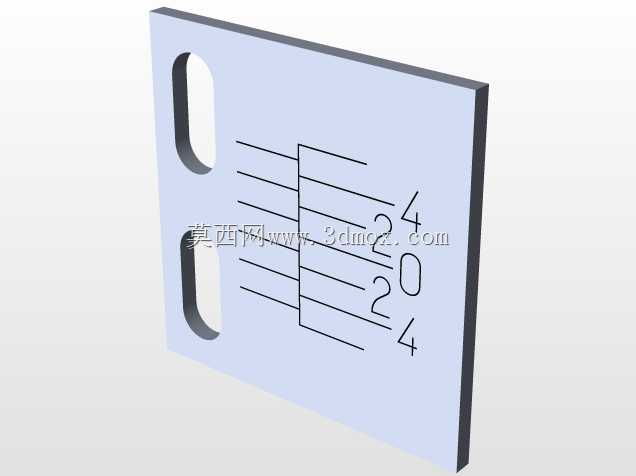

　　这类带指针的刻度指示结构，常被用在小型工装夹具、手动调节机构、实验台架的位移指示场景中，不需要搭配数显模块就能让操作人员快速读取调节量，在低速手动调节的工位上实用性很强，比如小型裁切设备的挡块定位、试验台的行程微调、非标工装的档位指示都能见到这类结构的身影。整个结构分为刻度基板和透明指针两部分，刻度基板上蚀刻有1mm间隔的毫米刻度线与对应数字，读数范围覆盖常用的小行程调节区间，刻度线的线宽做了加粗处理，避免长期使用磨损后辨识度下降。透明指针采用透明亚克力材质制作，三角状的指示端尖端直接对齐刻度线，透明材质不会遮挡下方的刻度数字，操作人员从正面观察时能直接看到指针与刻度的重合位置，不会因为指针厚度产生视差读数误差。

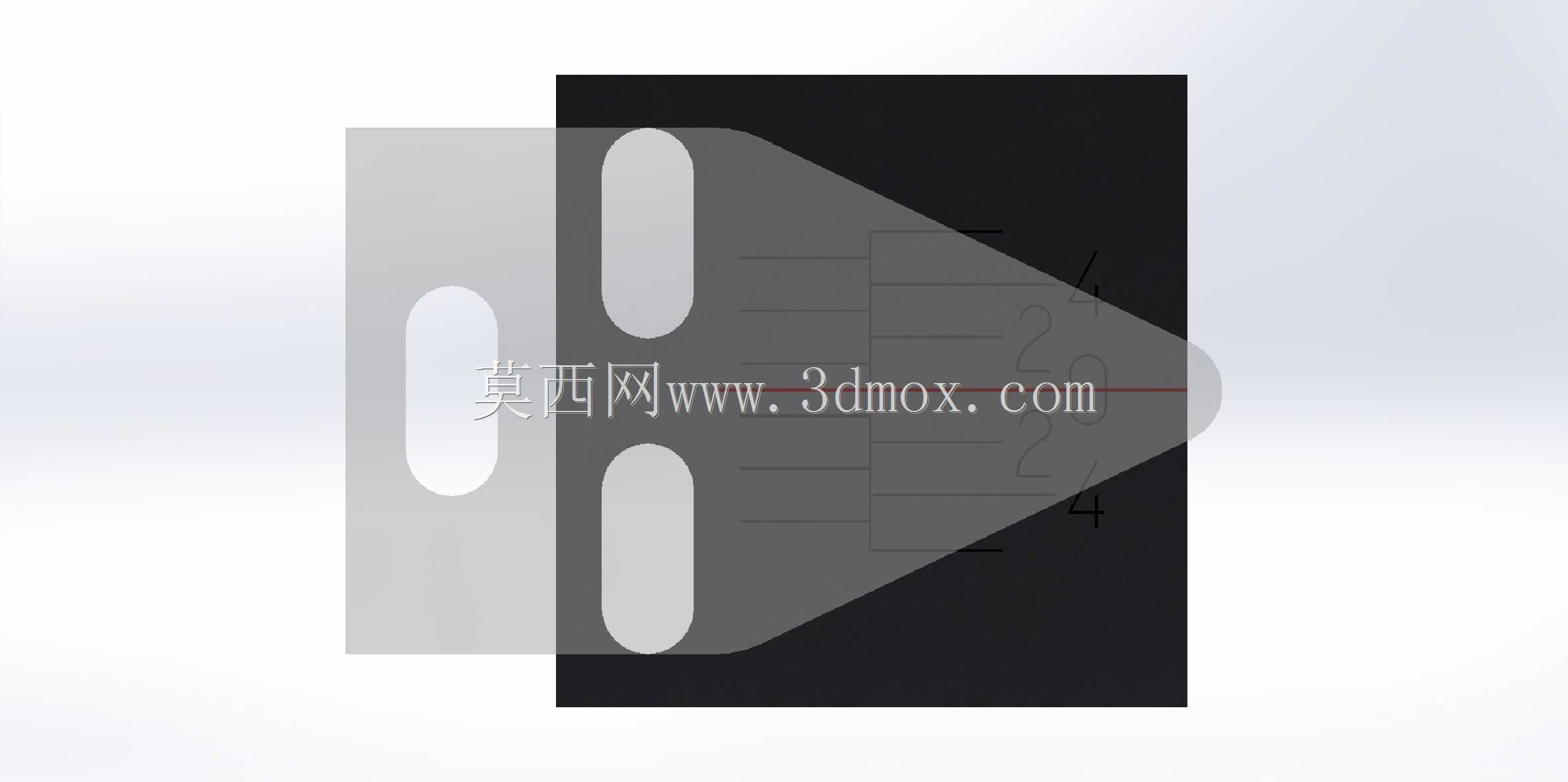

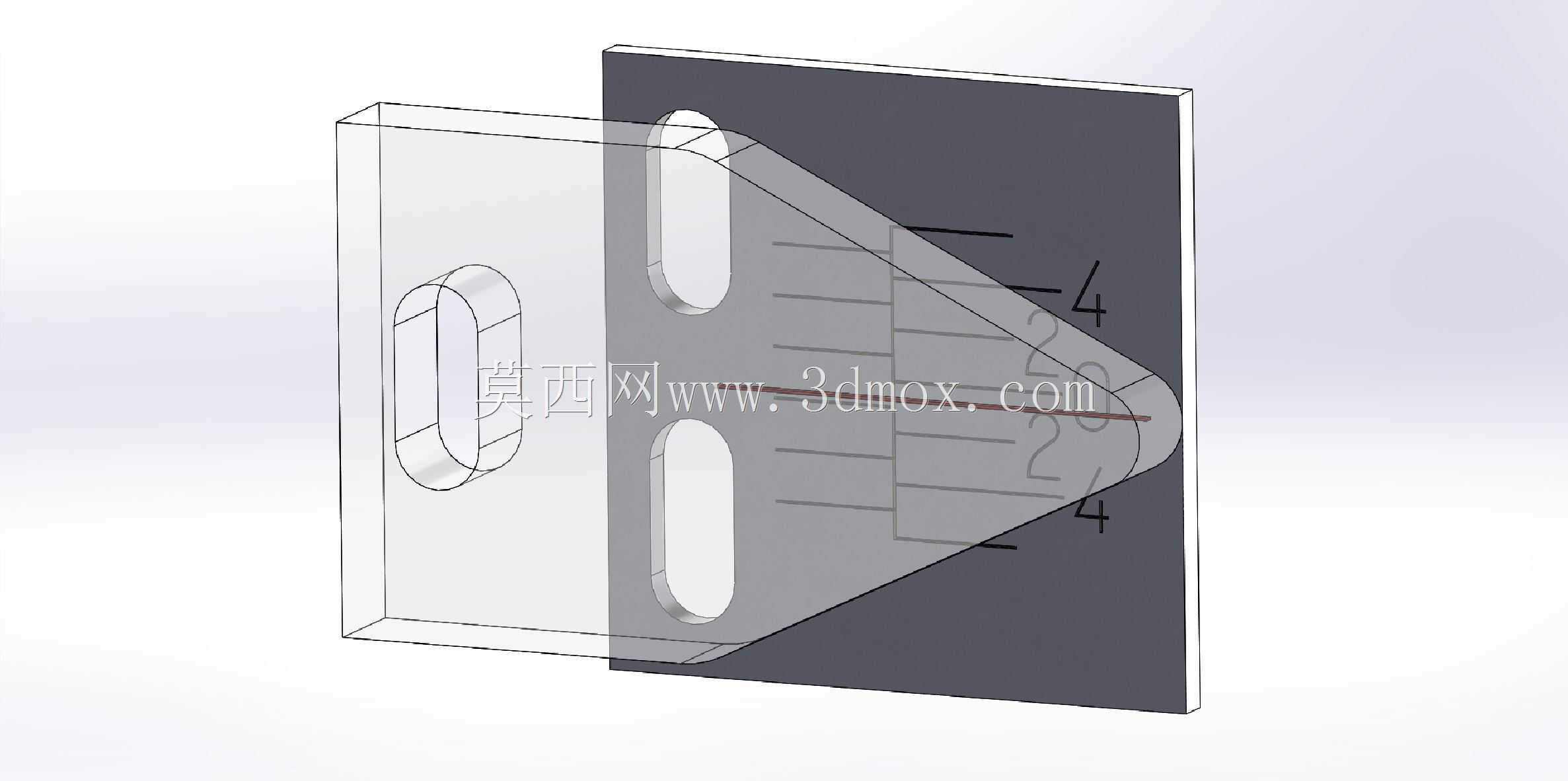

　　设计时特意将指针的安装孔做成长圆孔结构，两个长圆孔分别对应基板上的两个安装位，安装时可以沿着长圆孔的长度方向微调指针的初始位置，方便装配时校准零位，不需要额外加工调整垫片就能完成零位对齐，降低了装配调试的难度。刻度基板的侧边做了折弯处理，折弯边既可以作为结构加强筋提升薄板的刚性，避免基板受外力变形导致刻度失准，也能作为安装定位的靠面，装配时直接贴紧设备的安装基准面就能保证基板的垂直度，不需要额外打表找正。安装边界上，整个结构采用薄板叠装设计，整体厚度控制在10mm以内，不会占用过多的安装空间，适合在紧凑的设备内部安装使用，安装孔的孔位间距适配常用的小型设备安装孔距，可以直接替换老式的金属指针刻度牌，不需要重新在设备上打孔攻丝。

　　指针的尖端做了收窄处理，尖端宽度小于1mm，刚好对准单根刻度线的宽度，读数时能精准判断对齐位置，不会因为尖端过宽覆盖多根刻度线导致读数偏差。刻度的数字采用反向蚀刻工艺，从基板正面看数字是凹陷在板材内部的，长期接触摩擦也不会把数字磨掉，比表面印刷的刻度耐用性提升很多，适合在车间多尘、需要经常擦拭的环境下使用。
