皇室战争电磁炮主题创意机械造型设计

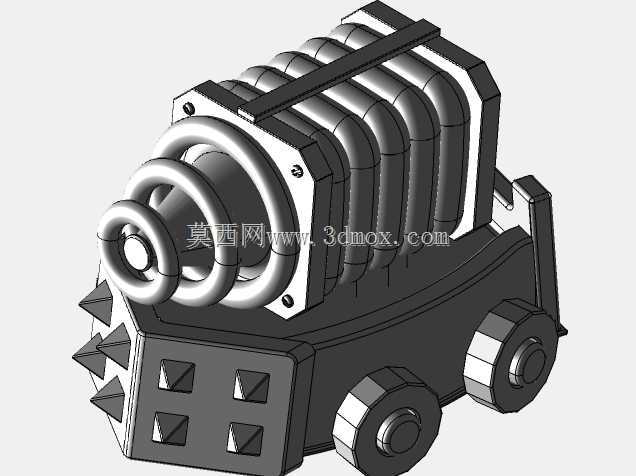

　　该创意机械造型脱胎于游戏IP中的经典载具形象，在结构设计上兼顾了视觉还原度与实体化落地的可行性，可作为文创周边手办开发、主题展陈装置制作、机械创意教学案例等场景的设计参考。从功能特性来看，该造型将原作中的电磁发射装置做了实体化的结构演绎，前端的环形炮管组件做了分层嵌套设计，每一层环体都预留了0.8mm的装配间隙，既满足3D打印或机加工的装配公差要求，也能在视觉上还原原作的能量环层次感；炮身主体的肋状散热结构并非单纯装饰，每一条肋条都做了1.5°的拔模斜度处理，若采用注塑工艺生产可直接脱模，若采用金属加工则可通过铣削一次成型，无需额外工装。行走部分采用了四轮承载结构，前后轮组的轮距做了差异化设计，前轮轮距比后轮窄12mm，

　　搭配底部前侧的尖刺防撞结构，整体重心落在前后轮轴线中点偏前15mm的位置，静态放置时不会出现前倾翘尾的问题，安装边界上，整体轮廓的最大外接矩形尺寸控制在180mm×120mm×110mm范围内，底部安装平面的平面度公差预留0.2mm，可直接适配常规手办展示底座的安装孔位，无需额外调整支撑结构。设计思路上没有完全照搬原作的卡通化比例，而是将所有曲面做了工程化的硬边处理，炮身与行走机构的连接位置做了隐藏式的卡扣结构，拆解后可分为炮管组件、动力舱段、行走底盘、防撞模块四个独立部件，每个部件的壁厚都控制在2mm-3mm之间，既满足结构强度要求，也不会因为壁厚过大导致3D打印时出现缩胶问题。前端的尖刺防撞模块采用了分体式装配设计，

　　每一个三角尖刺都做了定位柱结构，可单独更换损坏的尖刺部件，无需整体更换防撞模块。炮身顶部的条状固定结构做了沉头孔设计，若需要加装发光组件模拟发射效果，可直接在沉头孔位置走线，不会破坏整体外观的完整性。轮组部分的轮毂做了六棱面切削造型，轮轴与底盘的连接位置预留了轴承安装位，若需要制作可动版本，可直接装入微型轴承实现轮组的顺畅转动，无需额外修改孔位尺寸。整体造型的所有棱角都做了R0.5mm的圆角处理，避免实体化制作后出现锐边划伤的问题，同时也能提升喷涂上色时的漆面附着效果，不会因为棱角过尖导致漆面堆积过薄露底。
