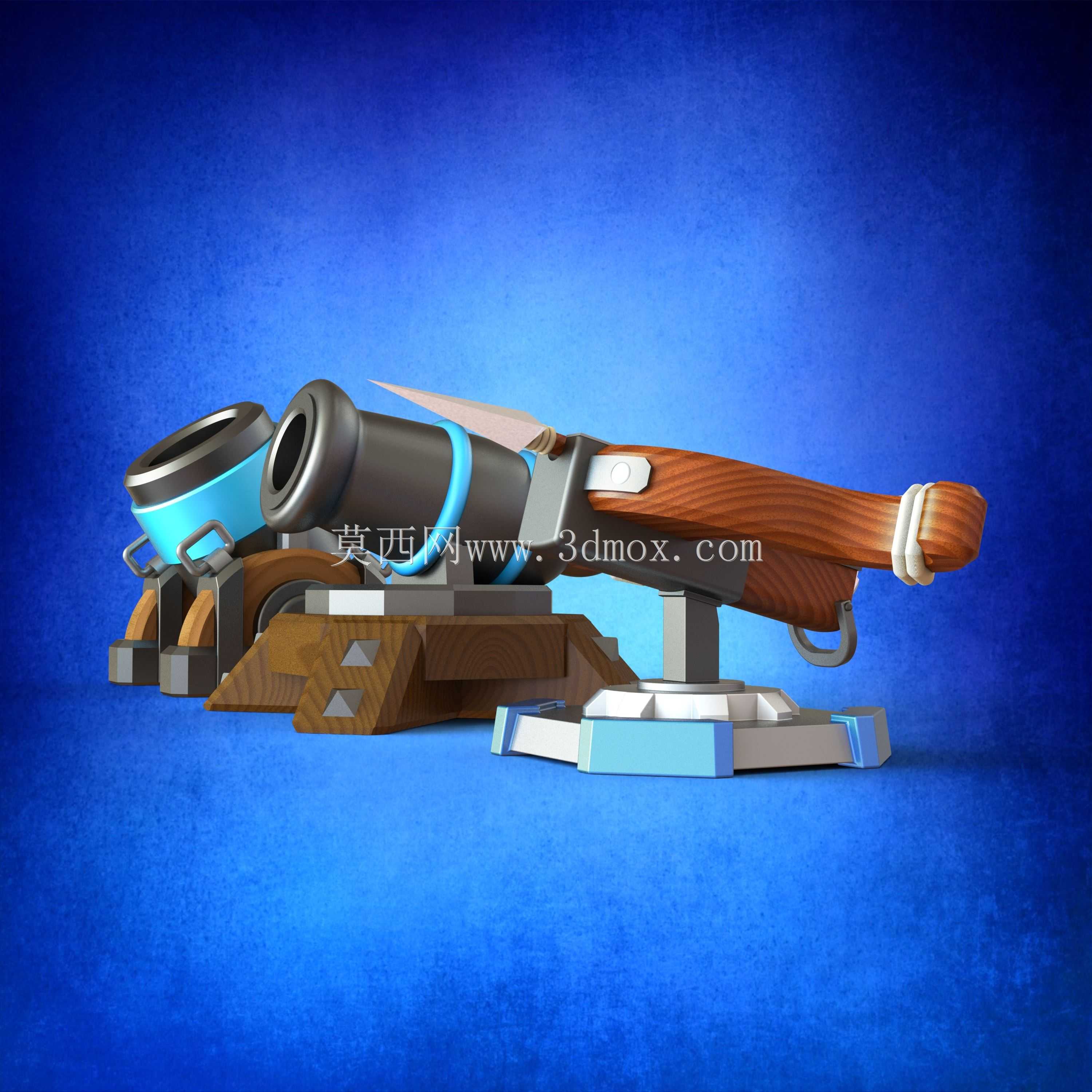

卡通风格仿古舰载火炮造型设计

　　这款造型设计参考了近代早期舰载滑膛火炮的结构逻辑，同时做了卡通化的比例调整，整体结构分为炮身、炮架、支撑底座三个核心部分，在做三维结构拆解时，首先要明确各部件的装配约束关系：炮身部分采用分段式结构，炮尾做了加厚封闭处理，炮口位置设置了加强箍结构，对应实际火炮中承受膛压的受力区域，建模时炮管内壁做了等壁厚处理，外壁的环形箍既做装饰也对应实际结构的加强筋作用，炮身中部设置了与炮架连接的耳轴结构，耳轴与炮架上的轴孔采用间隙配合，预留0.2mm的转动间隙，满足炮身俯仰角度调整的活动需求。炮架部分采用木质纹理对应的实体结构，主体承力梁做了变截面设计，靠近炮尾的位置厚度更大，对应发射时后坐力的承载需求，炮架下方设置了两组滑动支撑脚，

　　参考了早期陆战火炮的轮式结构改型，这里做了低趴的滑块设计，既保留了结构辨识度，也适配卡通化的整体比例，支撑脚与炮架主体之间采用榫卯结构定位，附加金属包角做结构强化，对应实际使用中易磕碰位置的防护设计。底座部分采用分体式支撑结构，中部设置了可旋转的立柱结构，与炮架下方的连接座配合，可实现水平方向360度的角度调整，底座边缘做了包边处理，底部设置了防滑的接触平面，安装时不需要额外打固定孔，依靠自身重力即可保持放置稳定性，整体外形尺寸控制在长度420mm、宽度180mm、高度210mm的区间内，安装边界预留左右各30mm的转动空间，俯仰角度调整范围为-10度到35度，可满足不同角度的展示需求。从应用场景来看，

　　这款造型既可以作为游戏IP衍生的实体手办结构原型，也可以用于主题展馆的互动展示道具，结构设计上所有棱角都做了R3以上的圆角处理，避免尖锐边角带来的安全隐患，各部件的拆分逻辑也适配3D打印的分件需求，不需要额外添加支撑结构即可完成打印制作，炮身与炮架的连接位置做了定位卡榫，装配时不需要额外粘接即可保持相对位置，拆卸也十分方便，木质结构部分的纹理做了浅浮雕处理，既还原了木质材料的质感，也不会因为纹理过深导致积灰难清理，金属部件的分模线都设置在结构转角位置，后期打磨处理十分方便，整体结构没有易损的细小突出部件，日常搬运展示过程中不容易出现断裂损坏的问题。
