三风扇位方形蜂窝散热格栅结构设计

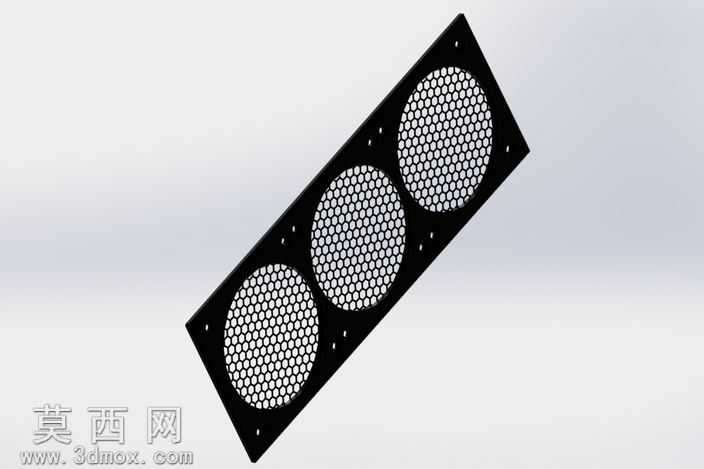

本作品为适配360毫米规格三风扇位的方形蜂窝散热格栅三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，整体以等厚矩形金属薄板为基础载体，沿板件长度方向等距排布三个圆形通风区域，每个圆形区域对应标准120毫米散热风扇的安装尺寸，板体边缘预留对应风扇安装的定位小孔，孔位间距严格匹配常规机箱、散热设备的风扇安装孔距标准，确保装配时的对位精度。模型核心的蜂窝网孔结构采用正六边形密铺阵列逻辑生成，正六边形孔格的边长、孔间筋条厚度经过参数化约束，既保证网面的通风通透率，又兼顾薄板结构的整体抗形变能力，避免网面在安装、使用过程中出现弯折凹陷。建模过程中先绘制单组正六边形草图，通过线性阵列结合圆周阵列的组合方式完成整面网孔的排布，再对圆形通风区域的边界做裁切处理，保证边缘孔格的完整性，避免出现残缺碎面影响结构强度与外观一致性。渲染阶段赋予板件哑光黑色金属材质，模拟冷轧钢板喷塑的表面质感，对蜂窝孔的内壁做轻微反光处理，还原金属冲孔网的真实视觉效果，板件边缘做微小倒角处理，避免锐边结构，符合实际五金冲压件的工艺特征。设计思路上，该格栅兼顾散热通风与防尘防护的双重作用，蜂窝结构相比传统圆形网孔具备更高的结构强度与更优的气流整流效果，能够在气流通过时减少乱流，降低风噪，同时密集的六边形孔格可以阻挡大体积杂物进入风扇区域，保护扇叶不受损坏。板体整体为平直结构，安装时可直接贴合风扇安装面，通过预留的螺丝孔完成固定，无需额外适配结构，可直接用于电脑机箱、工业散热设备、烧烤炉通风位等需要大面积通风防护的场景，模型的参数化特征支持后续修改孔格尺寸、板件厚度、安装孔位等参数，快速适配不同尺寸的风扇安装需求。
