带开关一体式AC交流电源输入插座结构

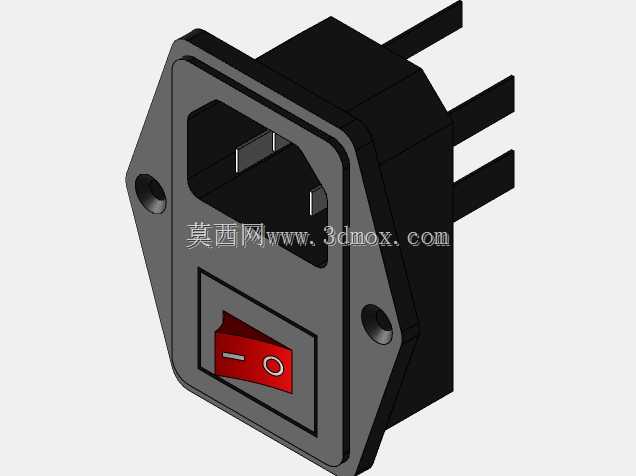

　　这类带开关的一体式AC交流电源插座，是各类桌面电子设备、小型工业控制终端、仪器仪表、家用小电器上最常见的电源输入部件，日常选型和结构设计中经常会碰到，很多刚入行的结构工程师容易忽略安装边界和引脚间距的匹配问题，导致后期开模或者装配时出现干涉。从实际应用场景来看，它整合了品字电源输入接口与船型电源开关，不需要在设备面板上分别开两个安装孔，既节省了面板布局空间，也减少了内部接线的工序，装配时只需要将插座整体卡入或者锁付在面板预留位，直接焊接引脚或者插接端子就能完成电源输入回路的搭建，相比分体式的插座加开关组合，能有效降低装配出错概率，也减少了内部连接线的松动风险。设计上采用一体化的绝缘阻燃壳体，引脚布局做了防呆设计，

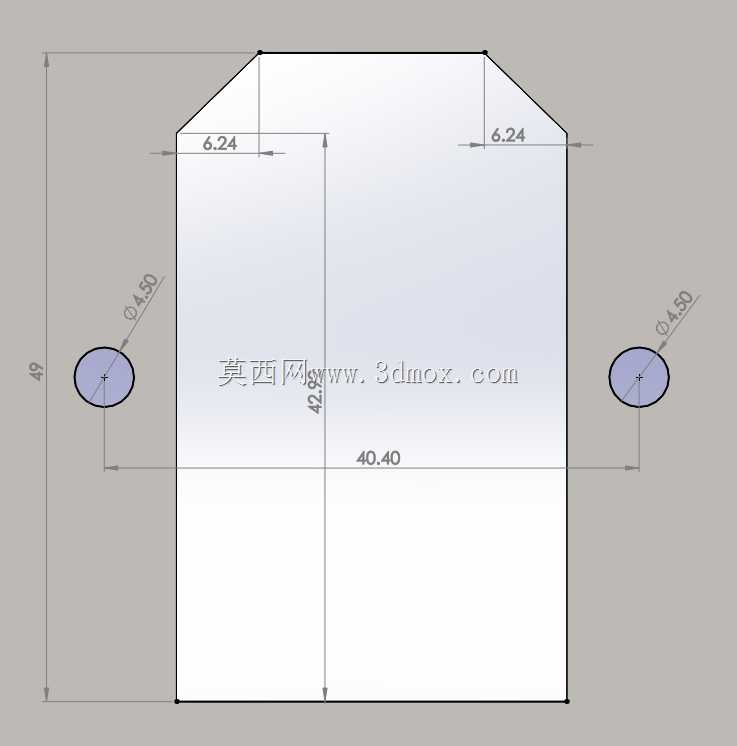

　　不同功能的引脚间距符合安规要求，避免焊接或者使用过程中出现极间短路的问题，自带的船型开关做了红色标识，开位有横杠标识、关位有圆圈标识，符合通用的电源开关标识规范，用户不需要额外识别就能快速判断设备通断状态。安装边界方面，这类插座的面板贴合面做了限位凸边，安装时凸边刚好卡在面板开孔外侧，不会出现插座向内凹陷的问题，底部的插脚长度预留了常规PCB板焊接的余量，也适配导线直接焊接的接线方式，配套的激光切割安装尺寸可以直接导入钣金或者塑胶面板的加工图纸中，不需要反复测绘调整开孔大小。从结构可靠性来看，插座的插套部分采用弹性铜材，多次插拔后依然能保持足够的夹持力，避免接触不良导致的发热问题，开关的按动手感做了阻尼优化，

　　不会出现过松或者卡滞的情况，壳体的耐温等级满足常规电子设备的安规要求，在设备正常工作的温升范围内不会出现形变或者绝缘性能下降的问题。做三维建模的时候，需要重点关注面板开孔的轮廓尺寸、插脚的相对位置、开关按动的行程空间，尤其是插座背部的凸起部分，要和设备内部的其他元器件预留足够的安全间隙，避免装配后开关按动时碰到内部的线束或者电路板，同时要注意安装孔位的同心度，保证锁付或者卡接后插座和面板贴合平整，不会出现缝隙影响外观或者防尘性能。
