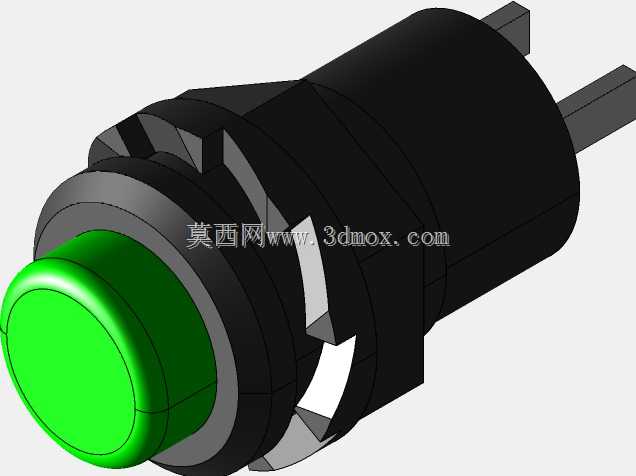

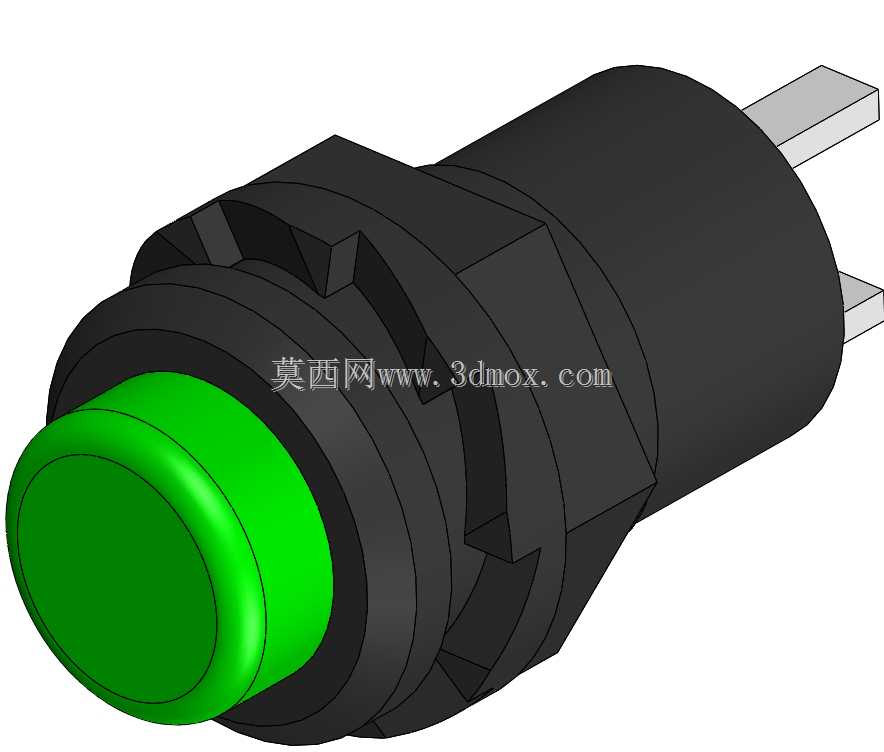

带绿色操作帽的圆形自复位按钮开关结构

　　这类圆形按钮开关是低压电气控制回路里最常见的操作执行元件，日常在小型设备操作台、手持控制盒、配电辅柜面板、小型自动化单机的操作工位上随处可见，核心作用是完成瞬时的回路通断信号触发，不会像自锁按钮那样保持通断状态，松开操作帽后内部复位结构会自动带动触点回到初始位置，多用于点动控制、信号复位、启停触发这类不需要持续保持状态的操作场景。从结构设计来看，这款开关采用螺纹式安装结构，主体外侧带六角拧动位，配合配套的锁紧螺母就能直接固定在预制好安装孔的面板上，安装时不需要额外的复杂固定结构，只要在面板上开出对应直径的圆孔，从面板正面插入开关主体，背面拧上锁紧螺母就能完成固定，安装效率很高，适合批量设备的装配作业。

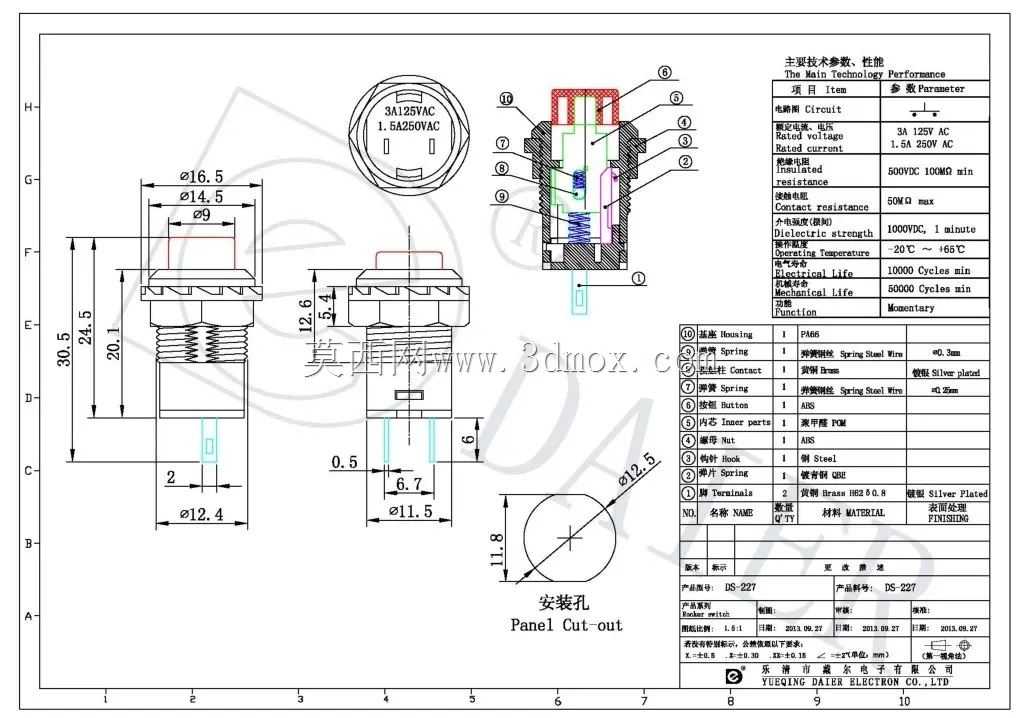

　　前端的绿色操作帽做了圆弧凸起设计，一方面符合操作人员的手指按压触感，长时间点动操作也不会产生明显的硌手感，另一方面绿色的配色也符合工业控制领域的通用标识规范，通常用来对应启动、正向运行这类允许类操作指令，降低操作人员的误触概率。开关尾部采用插片式接线端，不需要焊接或者压接接线端子，直接把对应规格的线束插片插牢就能完成接线，后期维护更换的时候拆接线也很方便，适合设备售后的快速检修替换。设计这款开关的三维模型时，首先要锁定安装边界尺寸，面板安装孔的直径公差要控制在合理范围，既要保证开关能顺利插入安装孔，又要避免间隙过大导致开关固定后出现晃动；六角拧动位的对边尺寸要符合通用手动工具的适配规格，

　　方便装配人员用普通扳手或者套筒就能完成锁紧操作，不需要定制专用工具。操作帽的按压行程要做合理限位，既要保证按压到位时触点能可靠触发，又要避免行程过大导致内部弹簧或者触点结构出现过度磨损，延长开关的实际使用寿命。插片接线端的伸出长度和间距要符合通用接插件的适配标准，保证市面上常规的线束插片都能可靠插接，不会出现插接过松或者插不进去的问题。开关主体的外壳采用绝缘耐磨材质，建模时要考虑外壳的壁厚均匀性，避免注塑生产时出现缩痕或者强度不足的问题，同时外壳的台阶结构要和操作帽的运动轨迹做干涉检查，保证操作帽按压和复位的全过程都不会和外壳出现卡滞，操作手感顺畅。
