嵌入式卡装多功能通用电源接插座结构

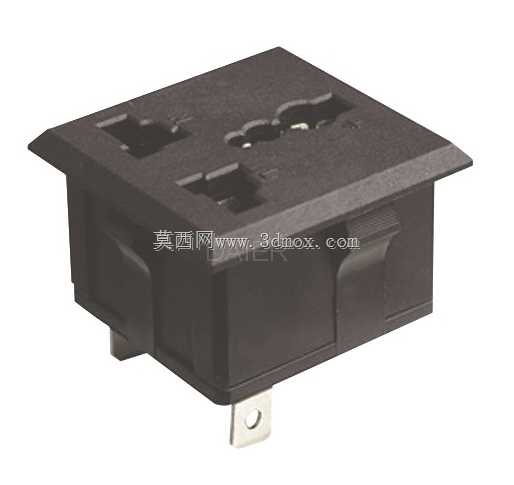

　　这款嵌入式卡装电源接插座，主要面向各类工业控制柜、测试治具、桌面供电模块、小型机电设备的面板供电场景设计，可适配不同制式的电源插头取电需求，无需额外接线端子排即可完成面板端的供电接驳。从结构设计来看，整体采用卡扣式安装逻辑，壳体两侧预留弹性卡舌，安装时仅需在对应面板开出匹配尺寸的方孔，将插座本体从面板正面推入即可依靠卡舌的弹性形变卡紧面板背面，无需额外螺丝固定，能大幅提升装配环节的作业效率，也避免了螺丝固定带来的面板表面凸起、装配孔位对位偏差等问题。插座正面的插孔区域做了多规格兼容设计，可同时适配两扁插、两圆插、三方插等多种常见插头规格，插孔内部设置防误插挡片，能避免非插头类异物插入带来的触电风险，挡片的复位弹力经过调校，

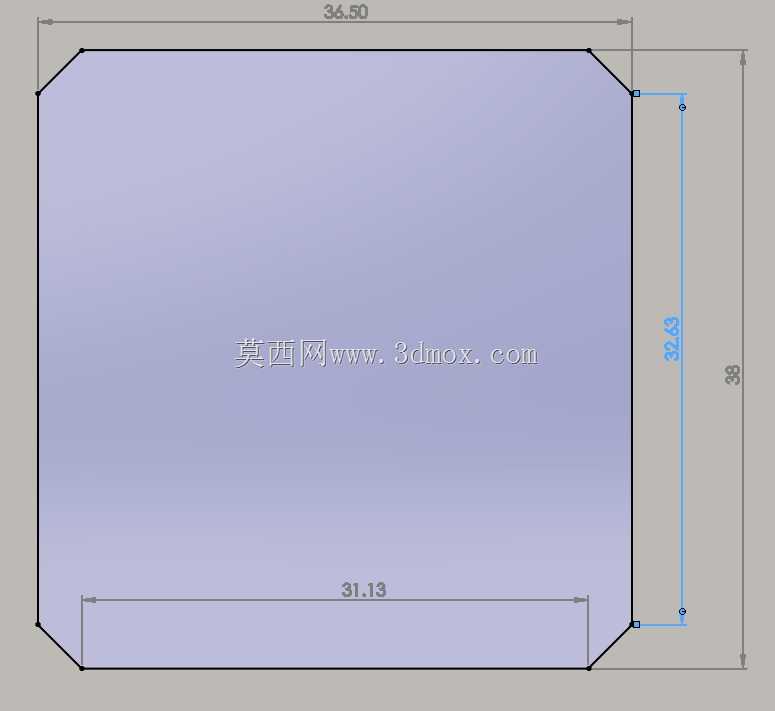

　　插头插入时阻力适中，不会出现插拔过松接触不良或者过紧难以插拔的问题。壳体下部伸出的两个焊片式接线端，采用镀锡铜基材，既可以直接焊接在设备内部的PCB供电线路上，也可以通过压接冷压端子的方式连接内部供电导线，接线端的位置做了错位处理，能避免焊接或者接线时相邻引脚出现短接风险。外形尺寸方面，面板边沿做了微小的外翻边设计，外翻边的厚度控制在1.2mm，安装后能完全覆盖面板开孔的裁切毛边，保证面板外观的平整度，壳体嵌入面板后的深度控制在28mm以内，不会占用过多设备内部的走线空间，适配厚度1mm到3mm的各类金属、塑料面板安装需求。在实际选型应用中，这类插座常被用在小型实验电源、工业设备操作面板、桌面PDU供电模块、测试工装的供电接驳位置，

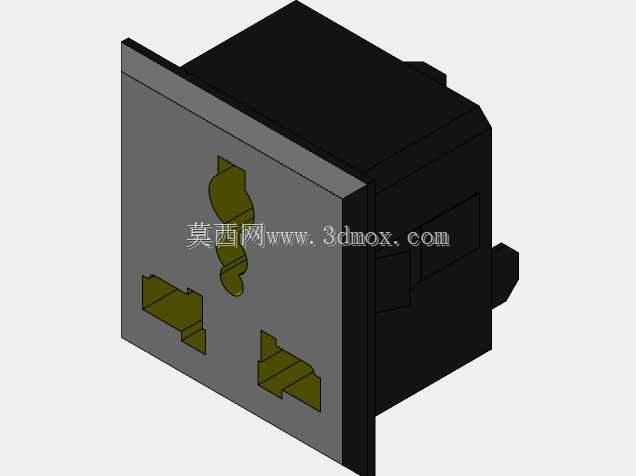

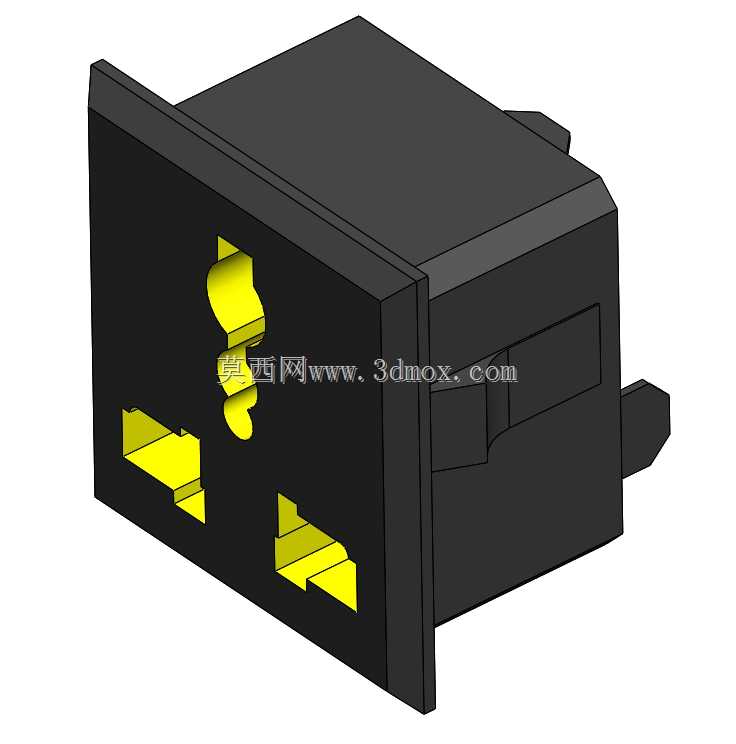

　　相比传统外露式接线座，嵌入式的安装方式能让设备外表面更整洁，也能避免接线部位外露带来的安全隐患。建模过程中对卡扣的弹性变形量做了模拟验证，卡舌的伸出量为2.5mm，卡接后面板与外翻边的贴合间隙控制在0.1mm以内，不会出现安装后松动晃动的问题，插孔内部的铜夹片采用弧形抱合结构，插头插入后接触面积更大，能降低接触电阻，减少长期带载工作时的发热问题，适配常规10A以内的交流供电场景使用。
