直角玻璃固定夹连接件结构设计

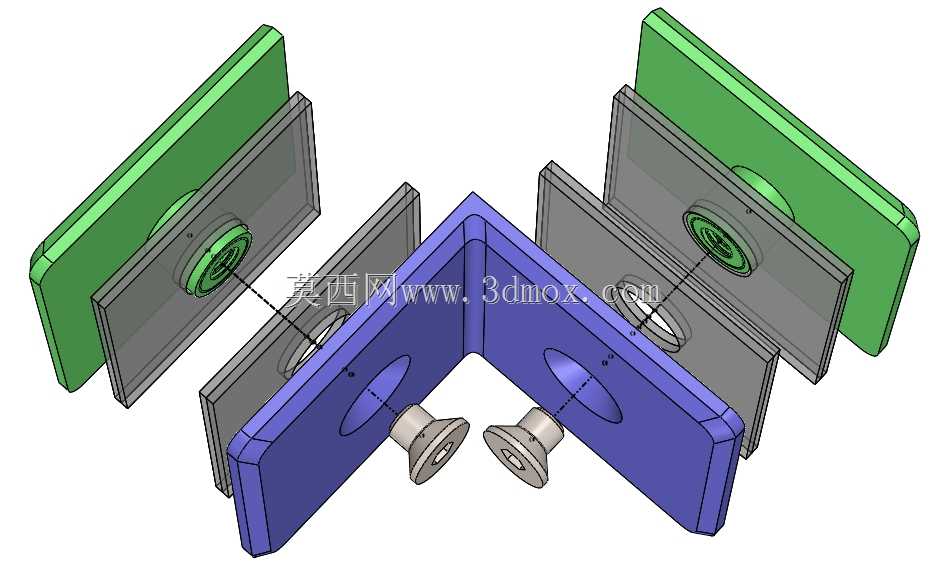

　　这类直角玻璃固定连接件，多应用在卫浴隔断、商业展柜、办公玻璃隔墙的直角拼接场景，核心作用是实现两块垂直交汇玻璃的无框刚性连接，替代传统的打孔焊接或边框包覆方案，兼顾结构稳固性与外观整洁度。从实际工程落地的角度看，这类固定夹的设计首先要匹配常用的玻璃板材厚度，常规适配8mm到12mm厚度的钢化玻璃，安装时无需在玻璃边角做额外的异形裁切，仅需在对应位置预留标准安装孔位即可，夹体内侧预置的柔性缓冲垫，能够避免金属基体与玻璃硬接触产生的应力集中，防止玻璃受挤压开裂，同时也能填补玻璃厚度公差带来的装配间隙，提升连接的紧密性。

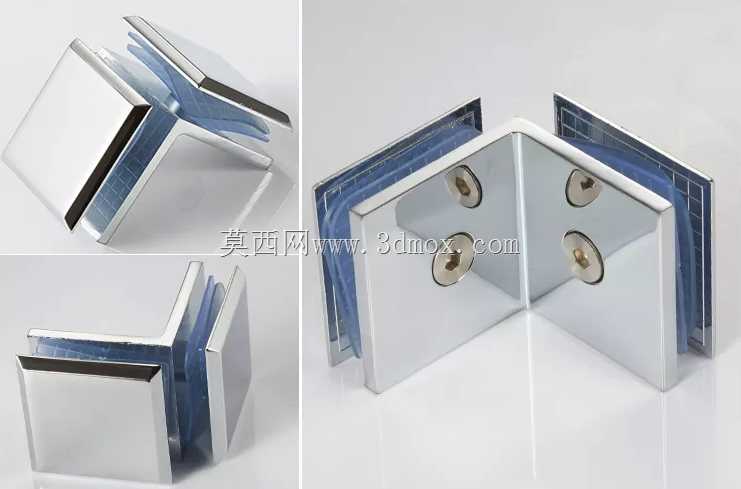

　　产品的基体采用亮面镀铬的锌合金或不锈钢材质，外露面做了直角圆弧过渡处理，没有尖锐棱角，既符合卫浴、展柜场景的安全要求，也能适配现代简约的装修风格。夹体的两个连接翼面呈90度垂直分布，每个翼面设置两个沉头安装孔，锁紧螺丝从夹体内侧旋入，锁紧后螺丝头完全沉入夹体内部，外露面没有凸起的固件，不会积灰也不会剐蹭过往人员。设计时需要重点控制两个翼面的垂直度公差，若夹角偏差超过0.5度，两块玻璃拼接后就会出现缝隙不均、平面错位的问题，影响最终的安装效果；同时夹体的内槽深度要控制在合理范围，既要保证玻璃插入后有足够的咬合深度，避免受外力拉扯时脱出，也要避免槽深过大导致玻璃边缘顶到夹体内转角，产生不必要的装配应力。

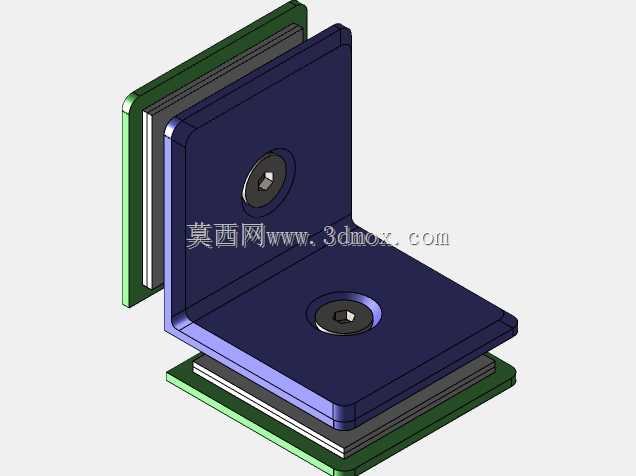

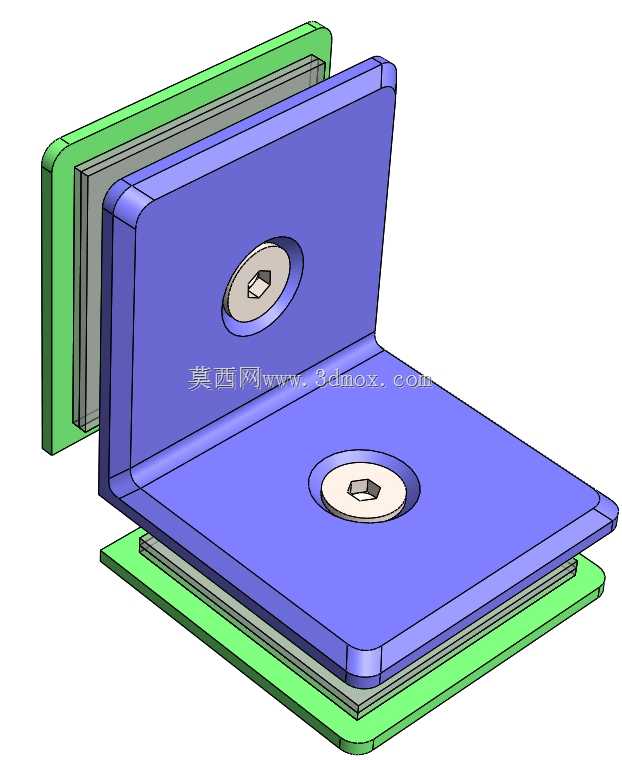

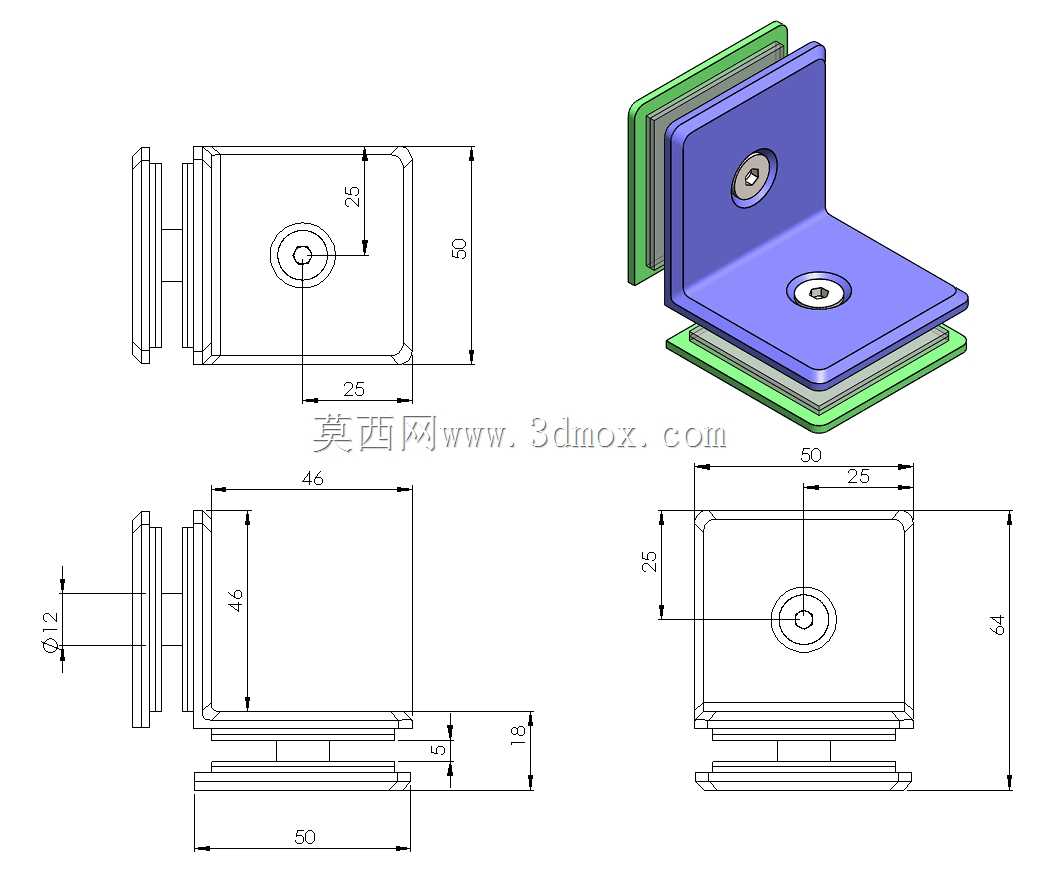

　　在安装边界上，这类固定夹通常布置在玻璃直角边的上下两端，对于高度超过2米的玻璃隔断，需要在中间位置增设一组固定夹，分散玻璃的自重荷载与侧向受力。夹体与墙面或地面的固定端，可根据安装基面的材质选择膨胀螺丝或自攻螺丝固定，玻璃与夹体锁紧时，螺丝的锁紧扭矩要控制在合理区间，扭矩过大会压碎玻璃，扭矩过小则会导致连接松动，玻璃出现晃动。从结构建模的角度看，这类零件的建模重点在于内槽缓冲垫的配合尺寸、沉头孔的深度与角度、两个翼面的形位公差控制，建模时需要预留缓冲垫的压缩量，以及玻璃插入的装配间隙，避免实际生产装配时出现干涉问题。这类固定夹相比传统的边框固定方案，安装效率更高，外观更简洁，在无框玻璃结构的应用场景中，能够大幅降低现场安装的调整难度，提升整体结构的美观度与耐用性。
