多爪式牵引滑轮拔取工装结构

项目分类:通用五金配件 发布时间:2022-01-21 ID:509344
  • 多爪式牵引滑轮拔取工装结构
  • 多爪式牵引滑轮拔取工装结构
  • 多爪式牵引滑轮拔取工装结构
  • 多爪式牵引滑轮拔取工装结构

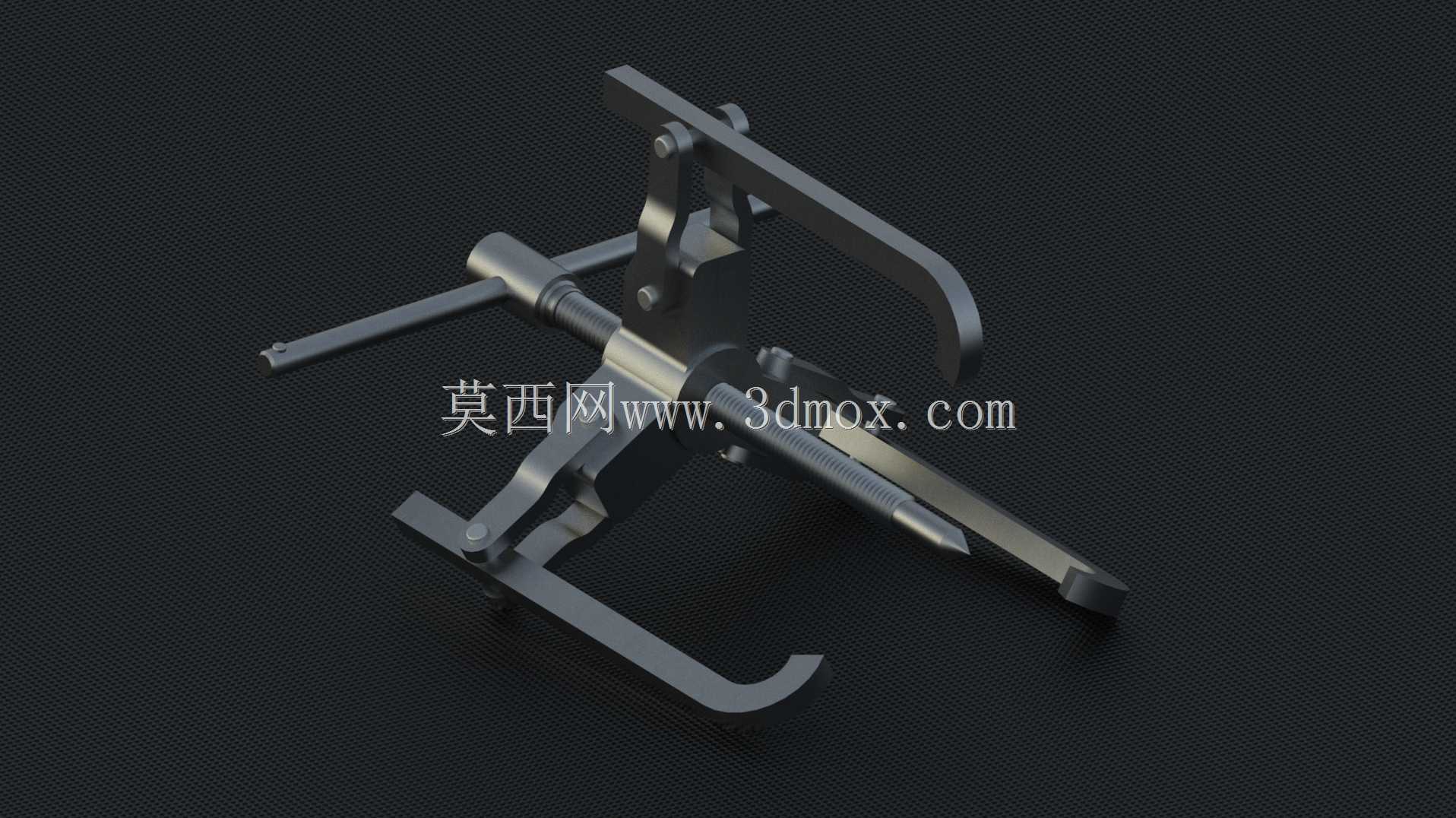

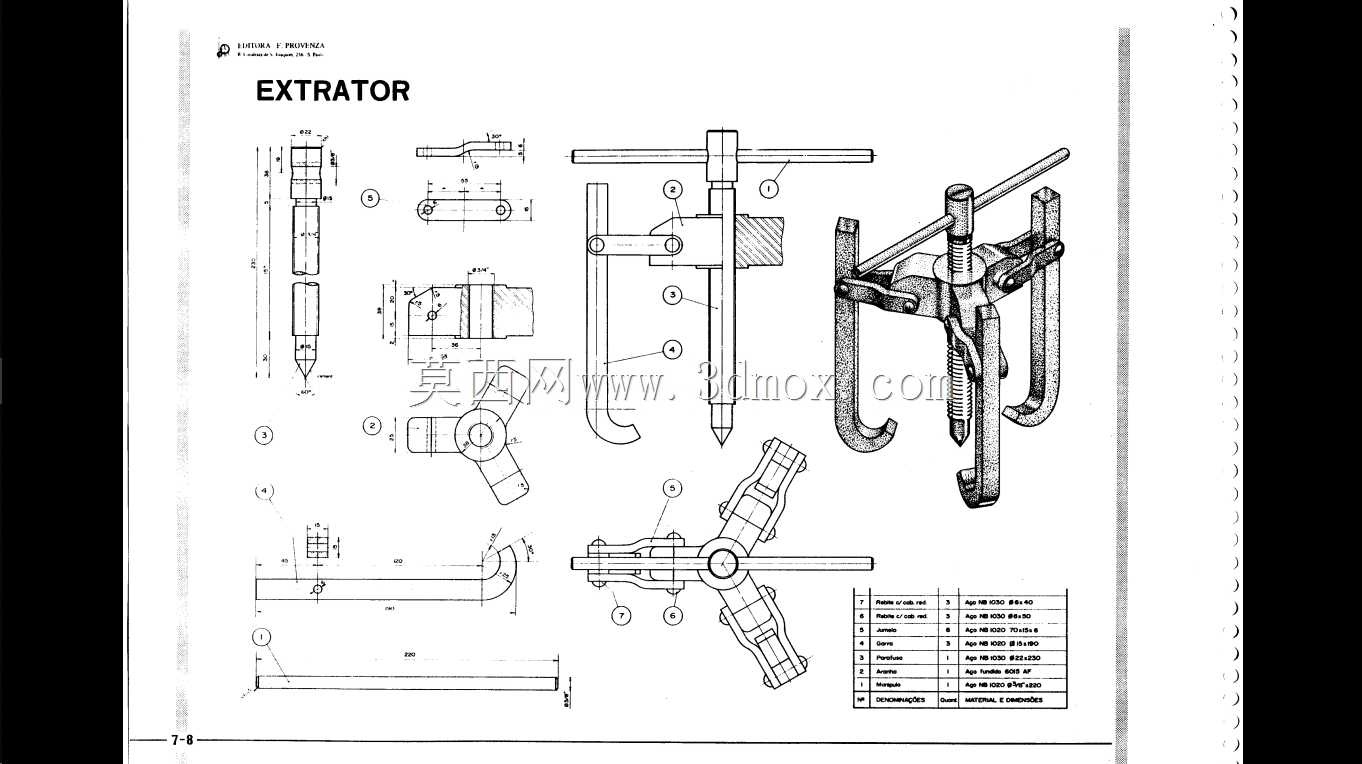

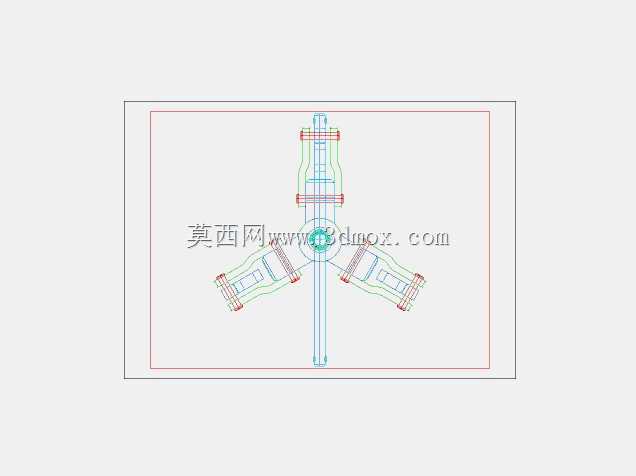

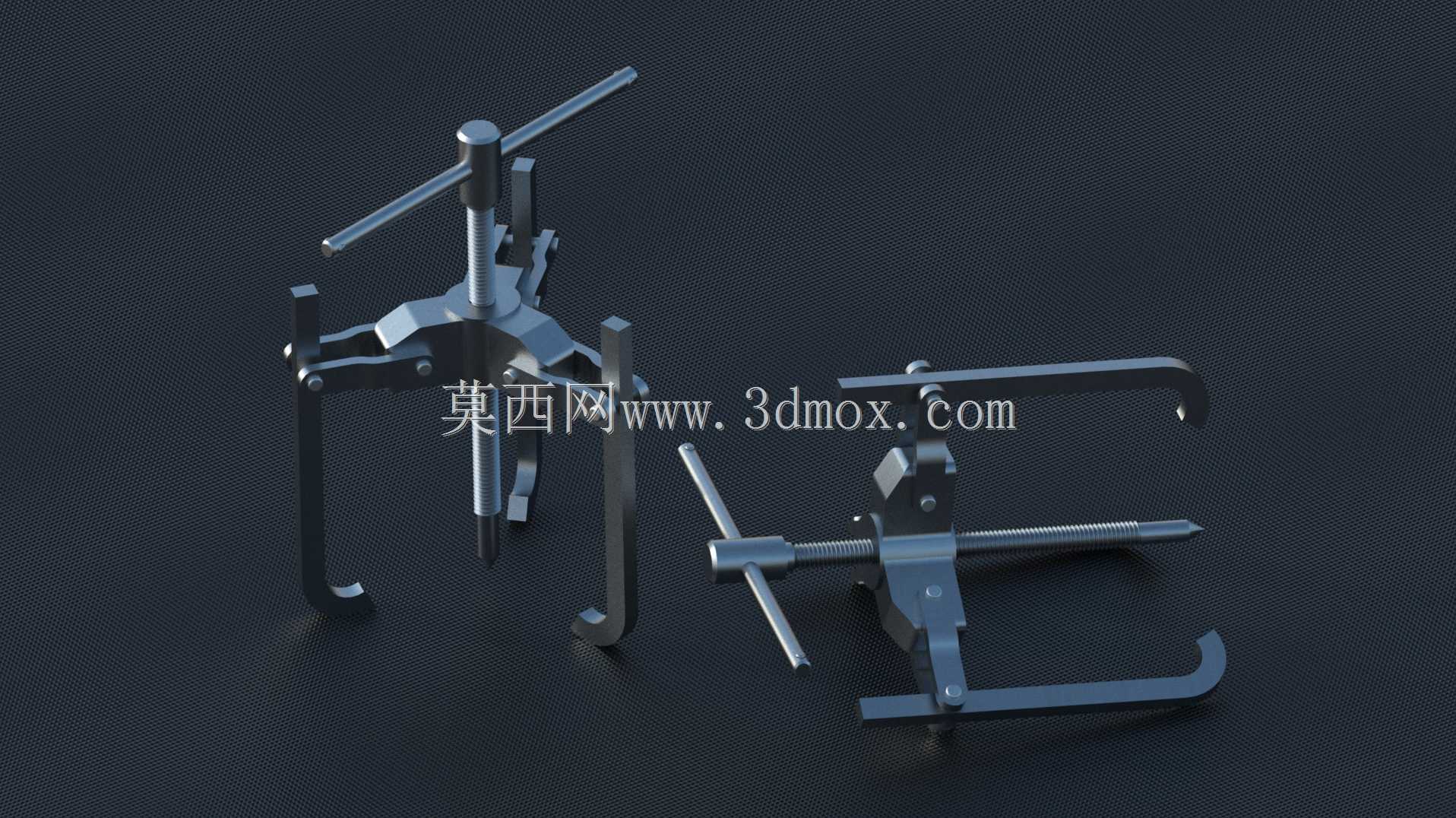

  这类带多爪结构的牵引滑轮拔取构件,常出现在设备运维、传动部件拆装的现场作业场景中,核心用途是完成过盈配合状态下牵引滑轮、轴套类零件的无损拆卸,避免传统敲击拆卸带来的轴件变形、滑轮端面崩损问题。从结构设计逻辑来看,三爪式的夹持布局采用了120度等夹角分布,能保证夹持受力时三个接触点的载荷均匀分配,不会出现单侧受力偏载导致的零件滑脱、爪臂变形问题;中心位置的顶杆采用了梯形螺纹传动结构,相比普通三角螺纹,梯形螺纹的牙型强度更高,能承受更大的轴向顶推力,同时具备更好的自锁性能,在顶推作业过程中不会因为载荷反冲出现回退,保障作业安全。爪臂与主体支架的连接采用铰接式设计,可根据待拆卸滑轮的外径尺寸调整张开角度,适配一定直径范围内的盘类、

  轮类零件拆卸,不需要针对单一尺寸滑轮定制专用工装,能覆盖多数常规传动场景下的牵引滑轮拆装需求。从安装边界与尺寸适配来看,爪臂的最大张开行程可覆盖常规中小型传动机构的滑轮外径,顶杆的有效伸出长度能满足不同厚度轮毂的顶推距离要求,作业时只需要将三个爪臂勾住滑轮的背面端面,将中心顶杆对准待分离的轴件中心孔,旋转顶杆尾部的加力杆即可逐步施加轴向推力,将滑轮平稳从轴端顶出。整个结构没有多余的冗余设计,所有受力部件的截面尺寸都经过载荷校核,爪臂的弯折角度经过优化,既能保证勾持零件时的接触面积足够,又不会因为角度过小导致爪臂与轮毂外圆发生干涉;顶杆的头部做了圆弧过渡处理,顶推时不会对轴端中心孔造成压痕损伤,保障轴件二次装配时的同轴度精度。

  在实际现场使用中,这类工装不需要额外配套动力源,完全依靠手动螺纹传动施加作用力,适合车间现场、户外设备运维等没有外接动力的作业场景,相比液压式拔取工具,结构更简单,维护成本更低,不会出现密封件老化漏油的问题,日常存放只需要做好螺纹部位的防锈润滑即可长期使用。结构的受力路径设计十分清晰,顶推时的反作用力全部通过主体支架传递到三个爪臂,再由爪臂传递到待拆卸滑轮的端面,整个传力路径没有薄弱的应力集中点,长期重复使用也不会出现支架变形、爪臂断裂的问题,完全能满足常规机械维修场景下的牵引滑轮、轴承、轴套类零件拆卸需求。
