大行程高速激光雕刻加工设备结构方案

　　在广告标识制作、工艺礼品加工、小批量钣金打标、竹木材质雕花这类加工场景里，激光雕刻设备的选型核心永远绕不开加工效率、有效幅面与运行稳定性三个核心指标，这套结构方案针对中小批量加工场景的痛点做了针对性的结构匹配，没有盲目堆砌过高配置，而是把成本和性能的平衡点落在了实际加工需求上。设备的高速头运行线速度设定在1500mm/s，这个参数不是凭空标定的，是结合60瓦功率激光管的能量输出特性匹配而来——功率密度足够的前提下，过高的运行速度会导致非金属材质表面雕刻深度不均，边缘出现炭化毛边，速度过低又会让单点停留时间过长，出现烧穿、材料形变的问题，1500mm/s的线速度刚好适配亚克力、密度板、双色板、薄竹木板这类常见加工材质的最优进给区间，既能保证批量加工时的产出效率，也能控制雕刻边缘的粗糙度在工艺允许范围内。

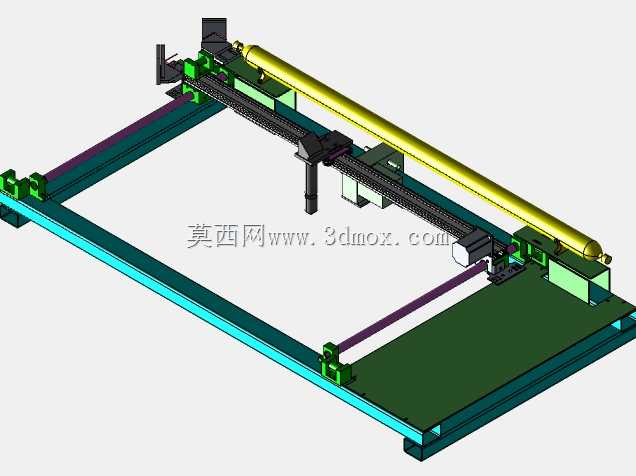

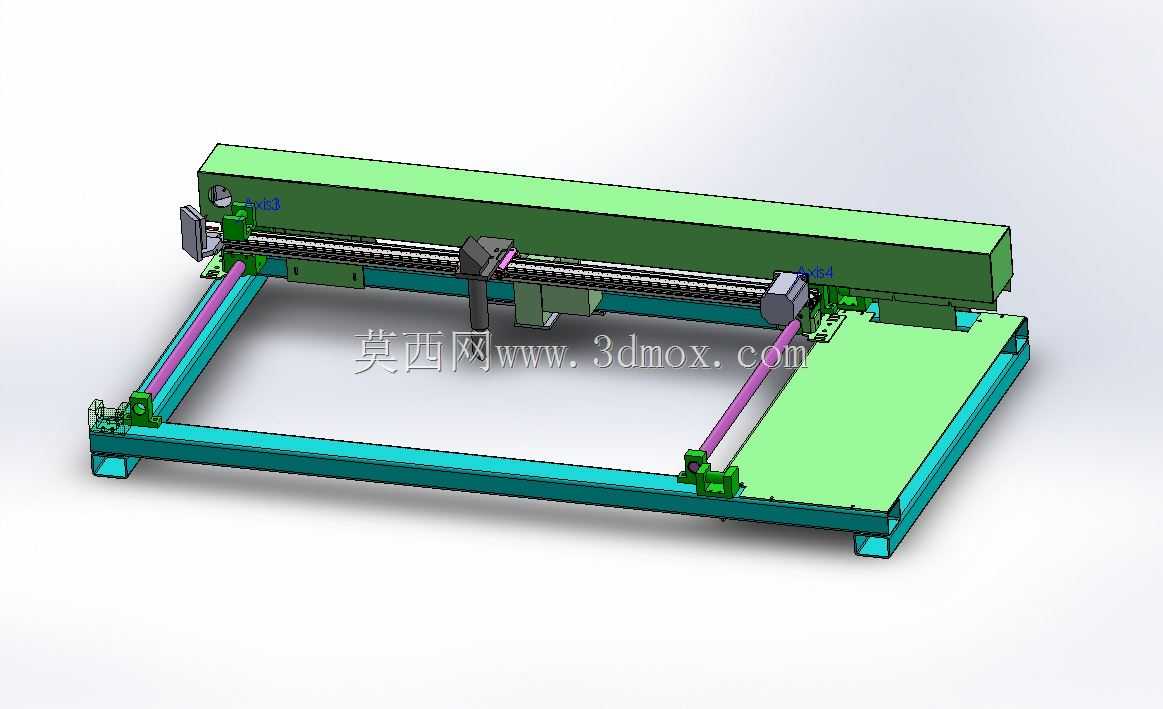

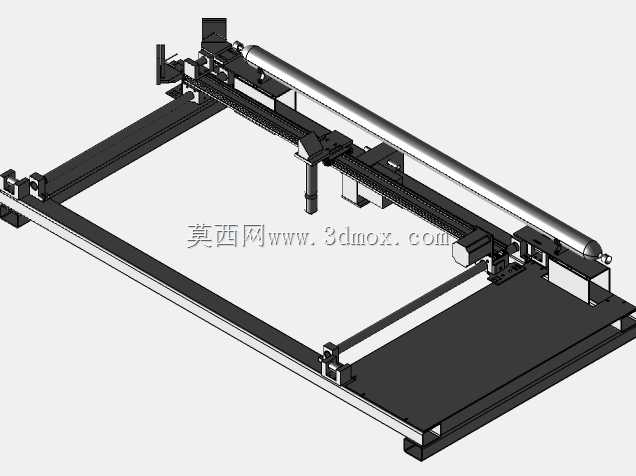

　　从结构布局来看，这套方案采用的是龙门移动式结构，加工幅面做了加宽设计，相比桌面级小型雕刻机，有效雕刻面积提升明显，能够满足整幅广告板材、大面积工艺面板的一次性装夹加工，减少多次拼接对位产生的位置误差。很多用户在搭建同类设备时容易忽略横梁的刚性匹配，大行程下如果横梁截面选型过薄，高速往复运动时会产生小幅振动，直接反映在加工件上就是雕刻线条出现锯齿、小字边缘发虚，这套方案在横梁的型材选型、导轨安装基准的加工精度上做了预留，导轨安装面的平面度公差控制在0.05mm每米范围内，保证高速运动时激光头的运行轨迹平滑，不会因为结构颤振影响加工精度。

　　激光发生部分选用60瓦封离式CO2激光管，这个功率段刚好覆盖大部分民用加工场景的需求：薄皮革裁切、纸张镂空、亚克力切割深度可以做到8mm以内，表面雕刻的话可以适配大部分非金属材质的打标需求，不需要额外升级更高功率的激光管就能满足日常加工，也能控制设备整体的制造成本。光路设计上采用了反射镜折返加聚焦镜的结构，反射镜的安装座预留了多维调节余量，安装调试时可以快速校准光路垂直度，避免长期运行后光路偏移导致的激光能量损耗，聚焦镜选用常规焦距规格，焦点位置的光斑直径控制在0.1mm左右，保证雕刻线条的精细度，同时也预留了抽风接口的安装位置，加工时产生的烟尘可以通过风道快速排出，避免烟尘附着在聚焦镜表面影响透光率，延长光学镜片的维护周期。

　　设备的安装边界也做了充分考虑，整体机架采用方管焊接框架结构，底部预留了可调脚杯的安装位置，不需要额外做混凝土基础固定，普通车间的硬化地面就可以安装调试，机架焊接后做了去应力处理，长期运行不会因为应力释放导致结构变形，影响加工精度。运动传动部分采用同步带传动搭配直线导轨导向，相比丝杠传动，同步带的高速运行噪音更低，维护更简单，适合雕刻这类轻负载高速往复的运动场景，传动带的张紧结构做了快调设计，后期维护时不需要拆解大量结构件就能完成皮带张紧度调整。电气安装部分预留了控制板、高压电源、开关电源的安装位，走线槽的布局避开了运动部件的运行行程，不会出现运行时线缆拖拽、磨损的问题，操作面板的安装位置设在设备前侧的人体工程学高度，操作人员上下料、调整参数时不需要过度俯身或者抬手，降低长时间操作的疲劳感。

　　很多自行搭建激光雕刻设备的从业者容易忽略排烟与安全防护的结构设计，这套方案在加工腔室的顶部预留了均匀分布的排烟口，配合侧部的辅助吹气接口，加工时产生的高温烟尘可以快速定向排出，不会在腔室内弥漫导致激光能量衰减，同时腔室的观察窗位置预留了防激光玻璃的安装槽，避免激光散射对操作人员的眼部造成伤害，设备的上盖设置了安全联锁触发位，上盖开启时会自动切断激光输出，避免误操作带来的安全隐患。从实际加工适配性来看，这套结构既可以满足广告门店的日常标识、奖牌制作需求，也能适配小型加工厂的小批量工艺礼品加工、电子元器件外壳打标、皮革面料雕花裁切等场景，结构上没有采用特殊定制的非标零部件，所有标准件都可以从常规工业配件渠道采购，后期维护更换配件的成本很低，对于需要自行搭建或者改装激光雕刻设备的结构设计人员来说，各个部件的安装尺寸、配合公差都做了明确的预留，建模时不需要反复调整结构干涉问题，可以直接基于这个方案做适配自身需求的细节调整，比如增加旋转轴安装位来适配圆柱面工件的雕刻，或者更换更高功率的激光管来提升厚材切割能力，整体结构的拓展性预留充足，不需要对主体框架做大的改动就能完成功能升级。
