手动驱动立式小型冲压作业压力机结构

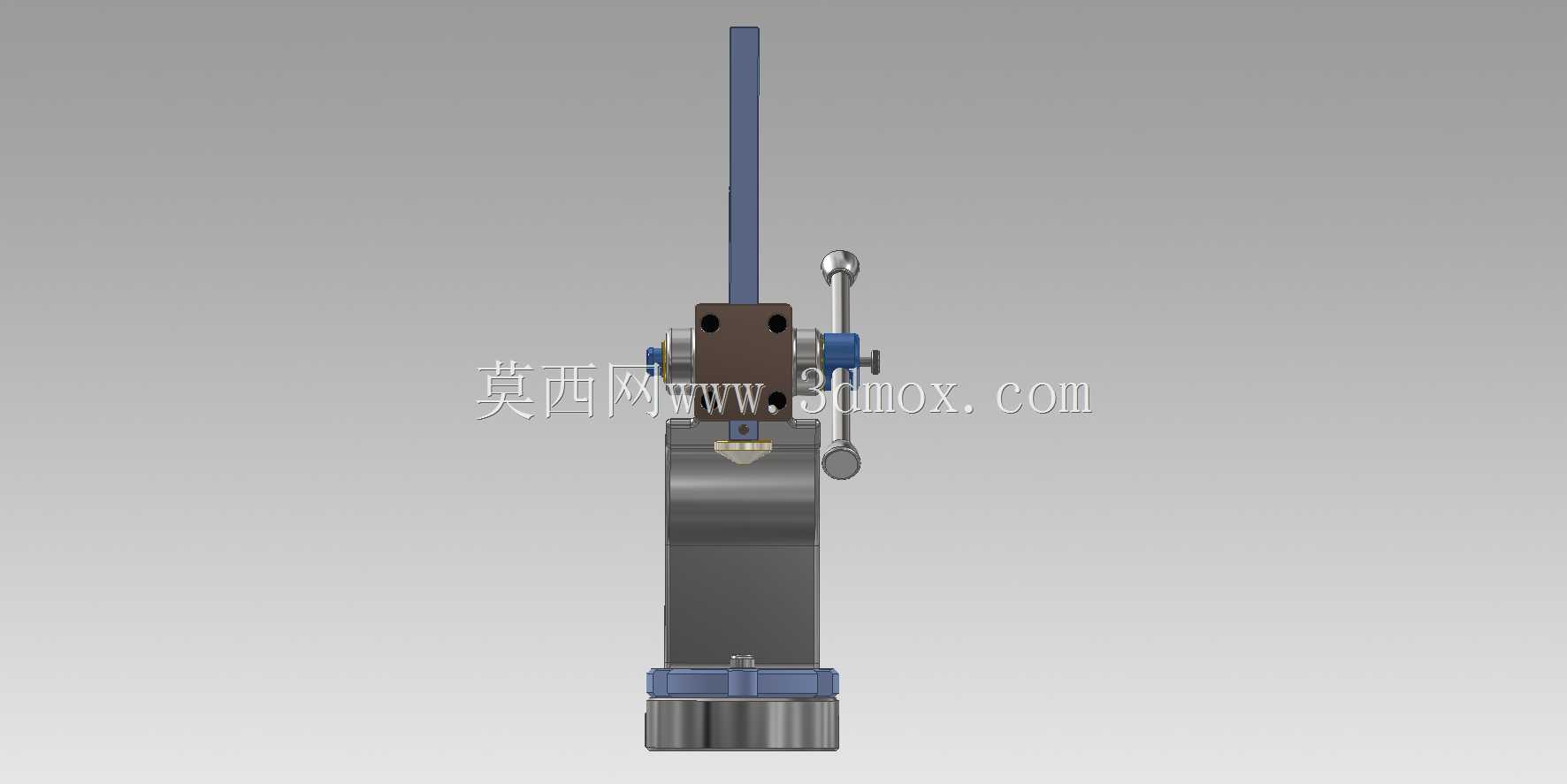

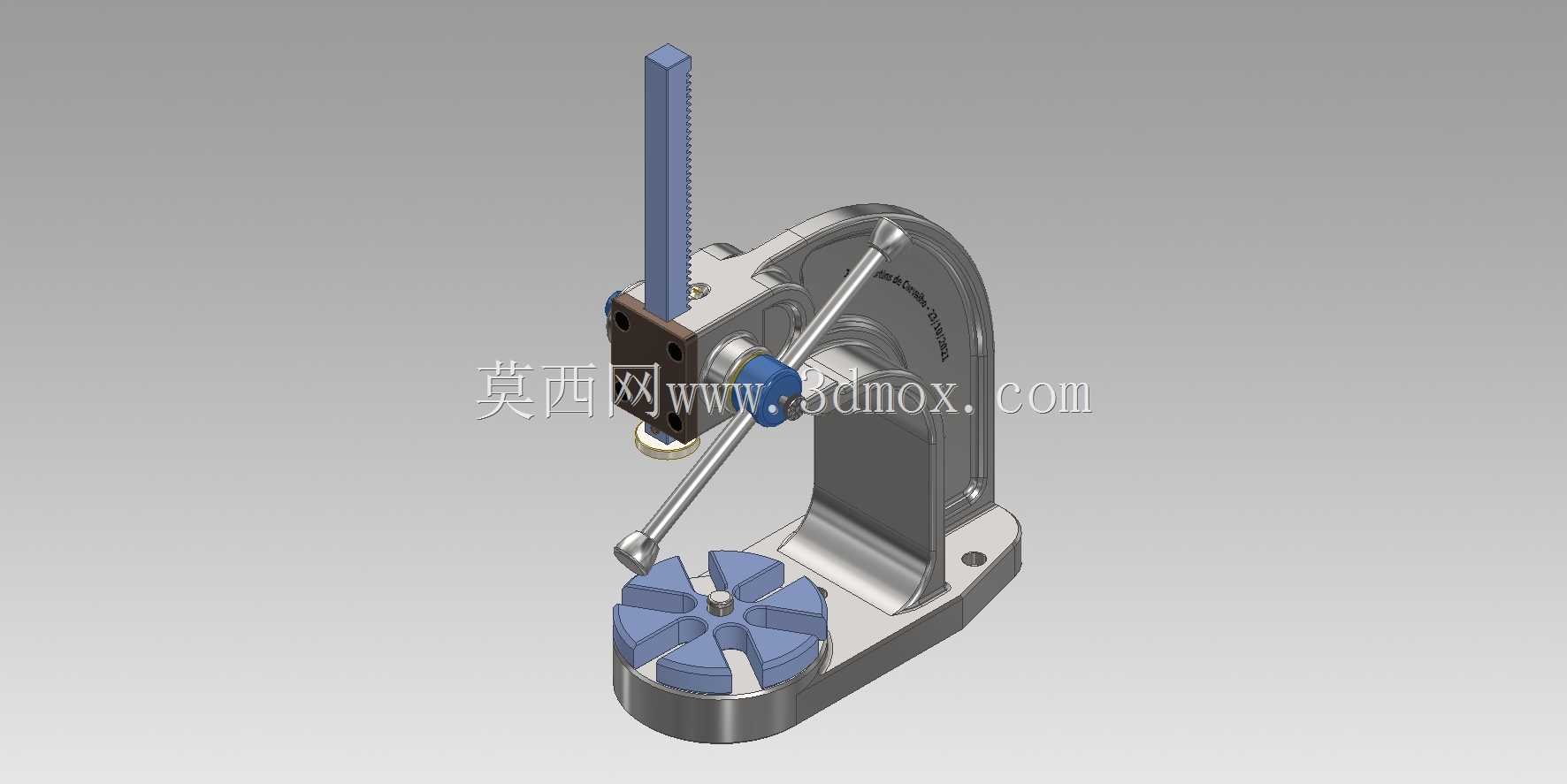

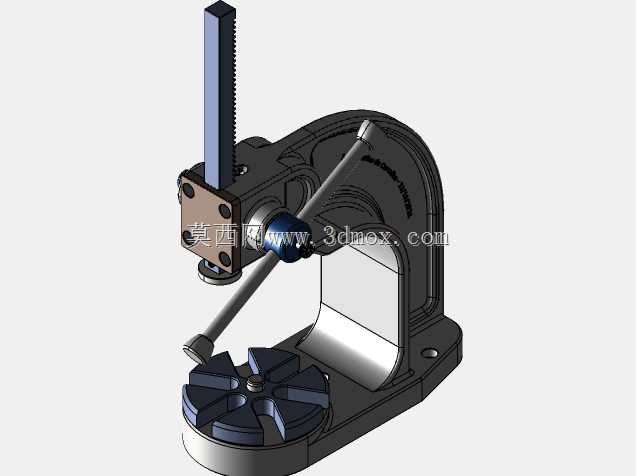

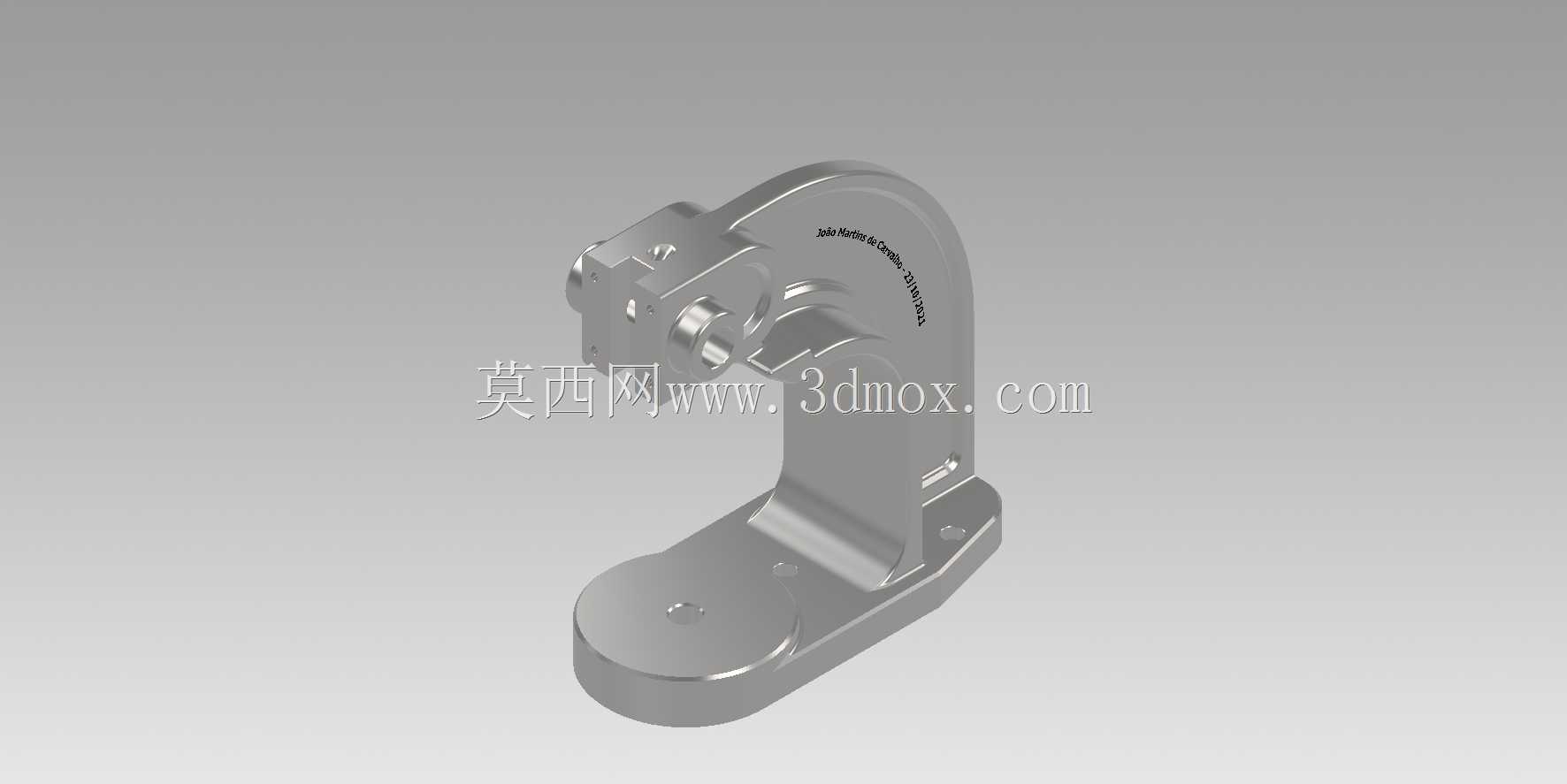

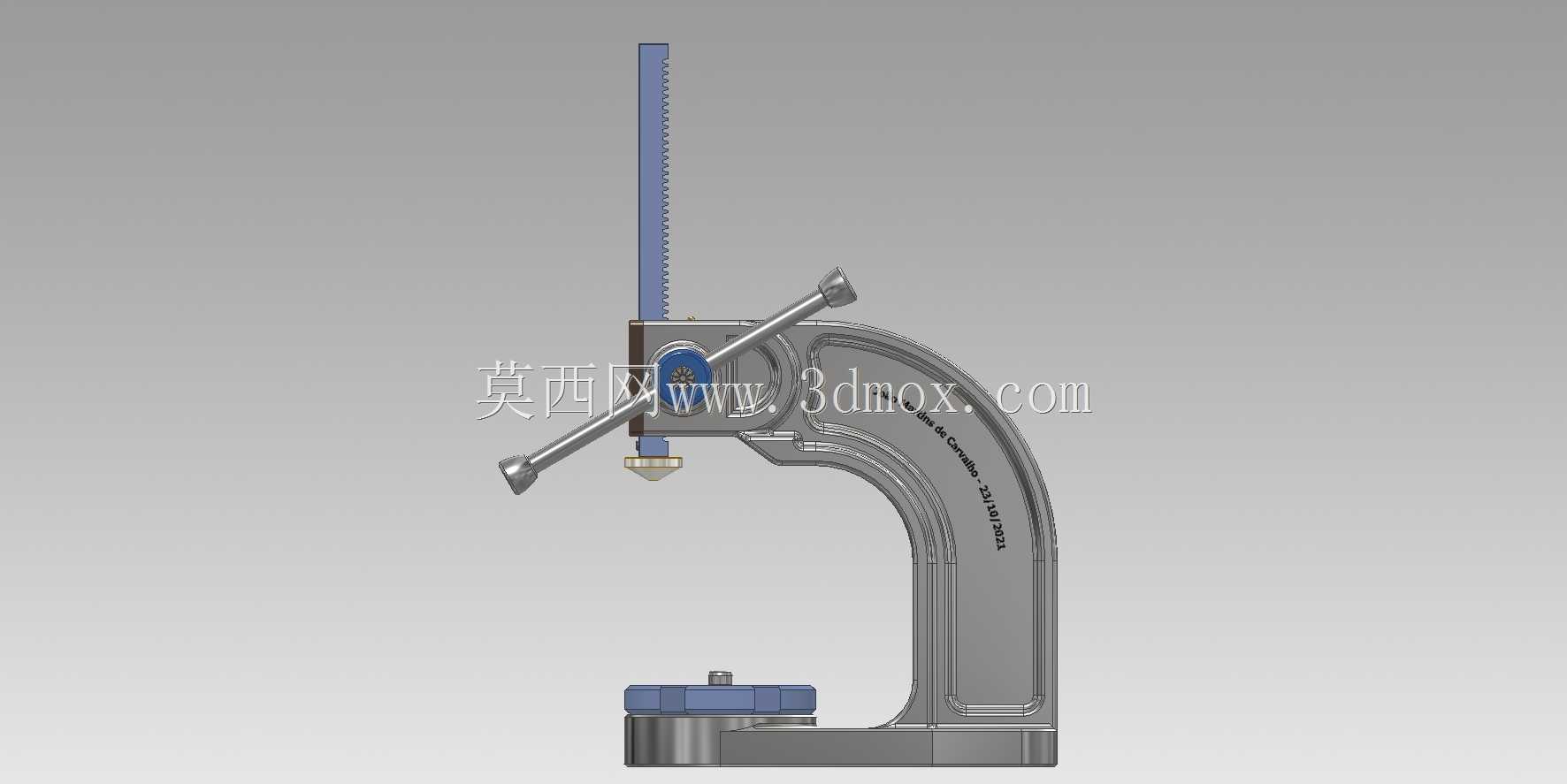

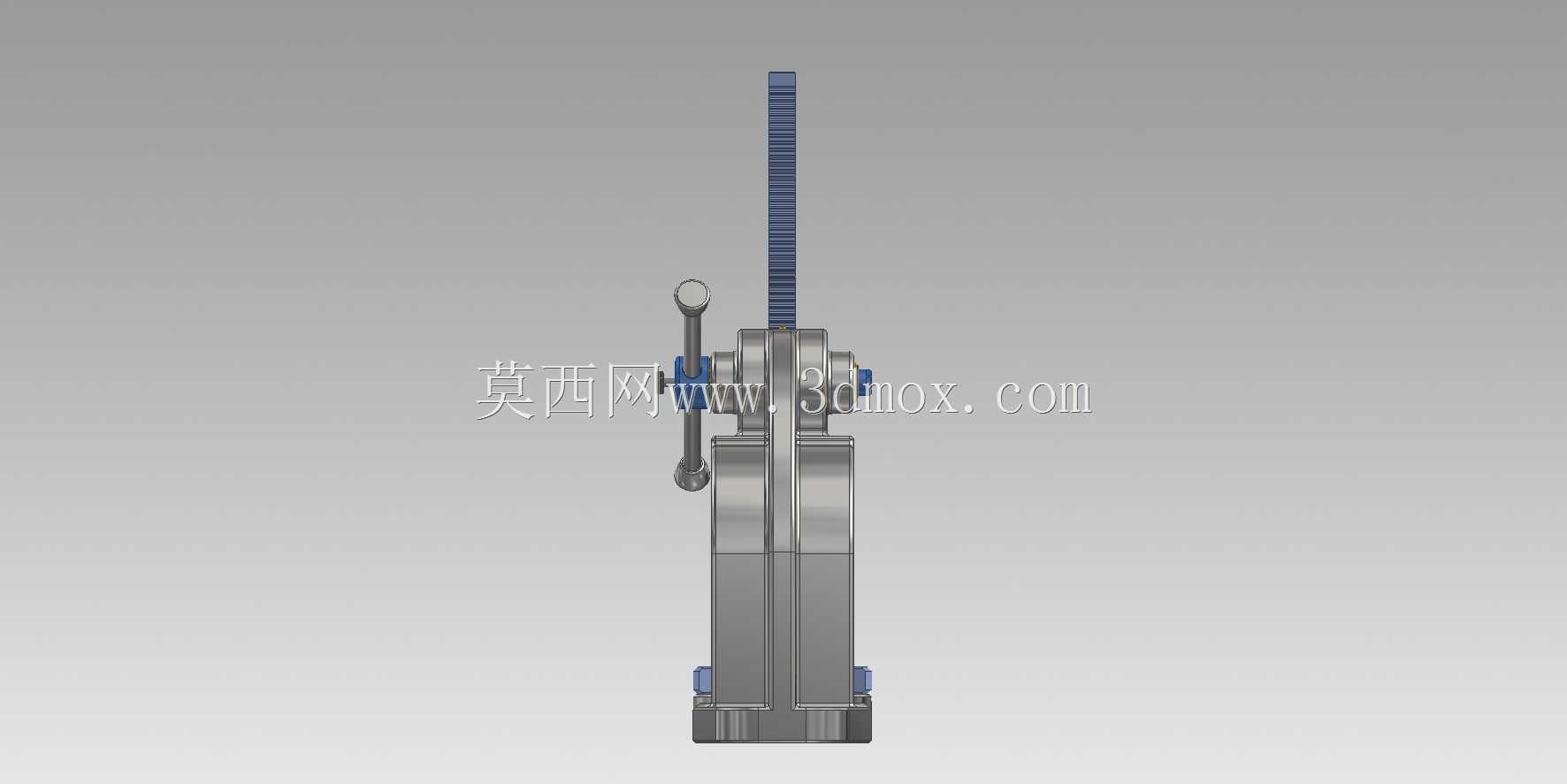

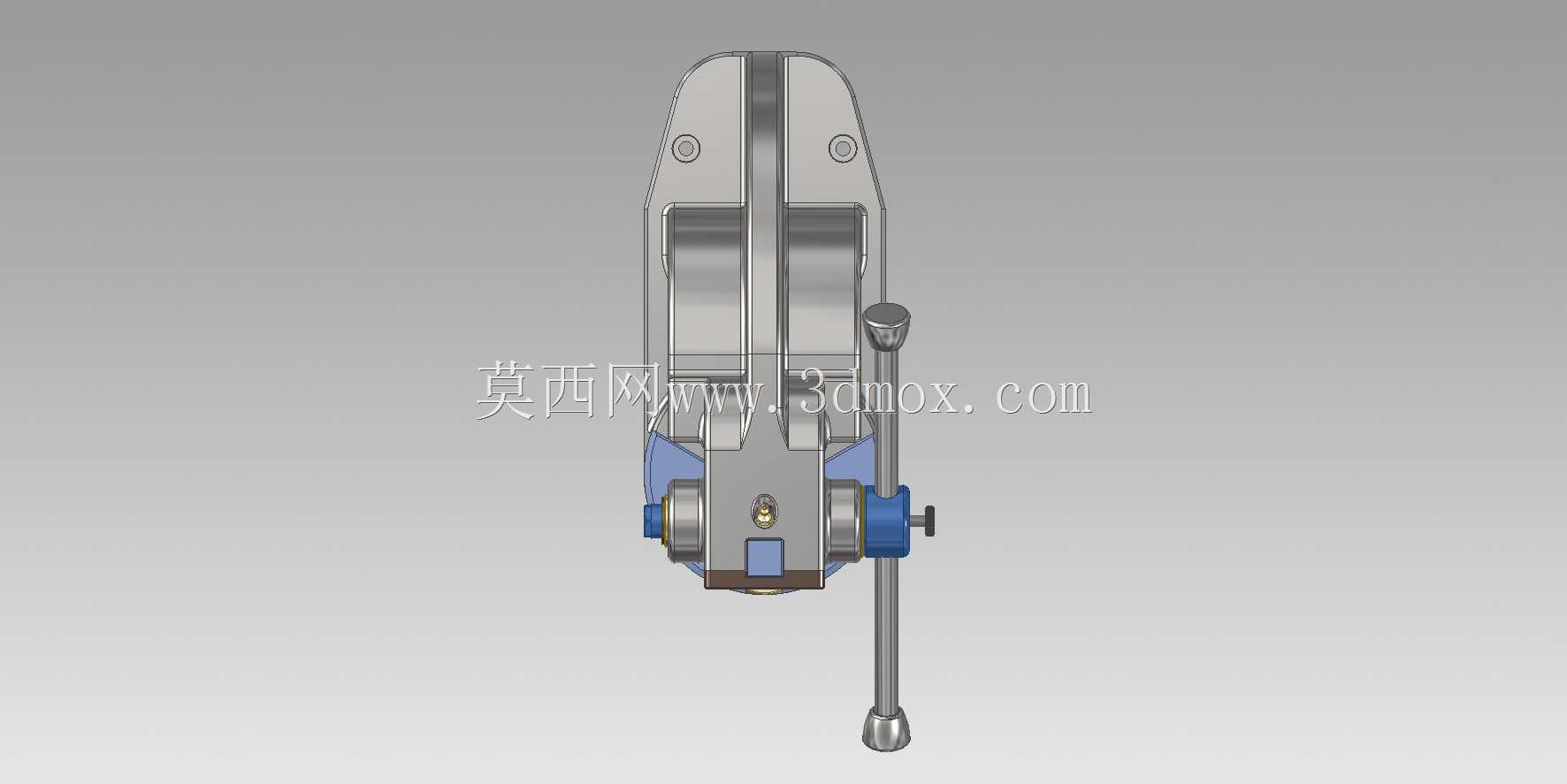

　　这款手动机械压力机的结构设计，完全围绕小载荷、低频次的车间零散压装、冲压作业场景展开，在五金维修、小件试制、教学实训、小型零部件装配场景中适配性极强，不需要外接气源、电源，仅依靠人力操作即可完成压合作业，对于没有配套动力源的零散工位、野外临时维修作业点来说，能够省去动力管线布设的麻烦，单人即可完成设备移位与操作。从结构布局来看，设备采用立式悬臂式的整体构型，底部为带安装孔的方形基座，基座上预留的螺栓过孔可直接将设备固定在标准钳工工作台台面上，安装边界不会超出常规600mm宽度工作台的承载范围，整体重心沿基座中心垂直分布，满载荷施压时不会出现侧倾风险。中部的立式承载机身采用厚壁钢结构设计，能够承受手动施压时的反向弯矩，

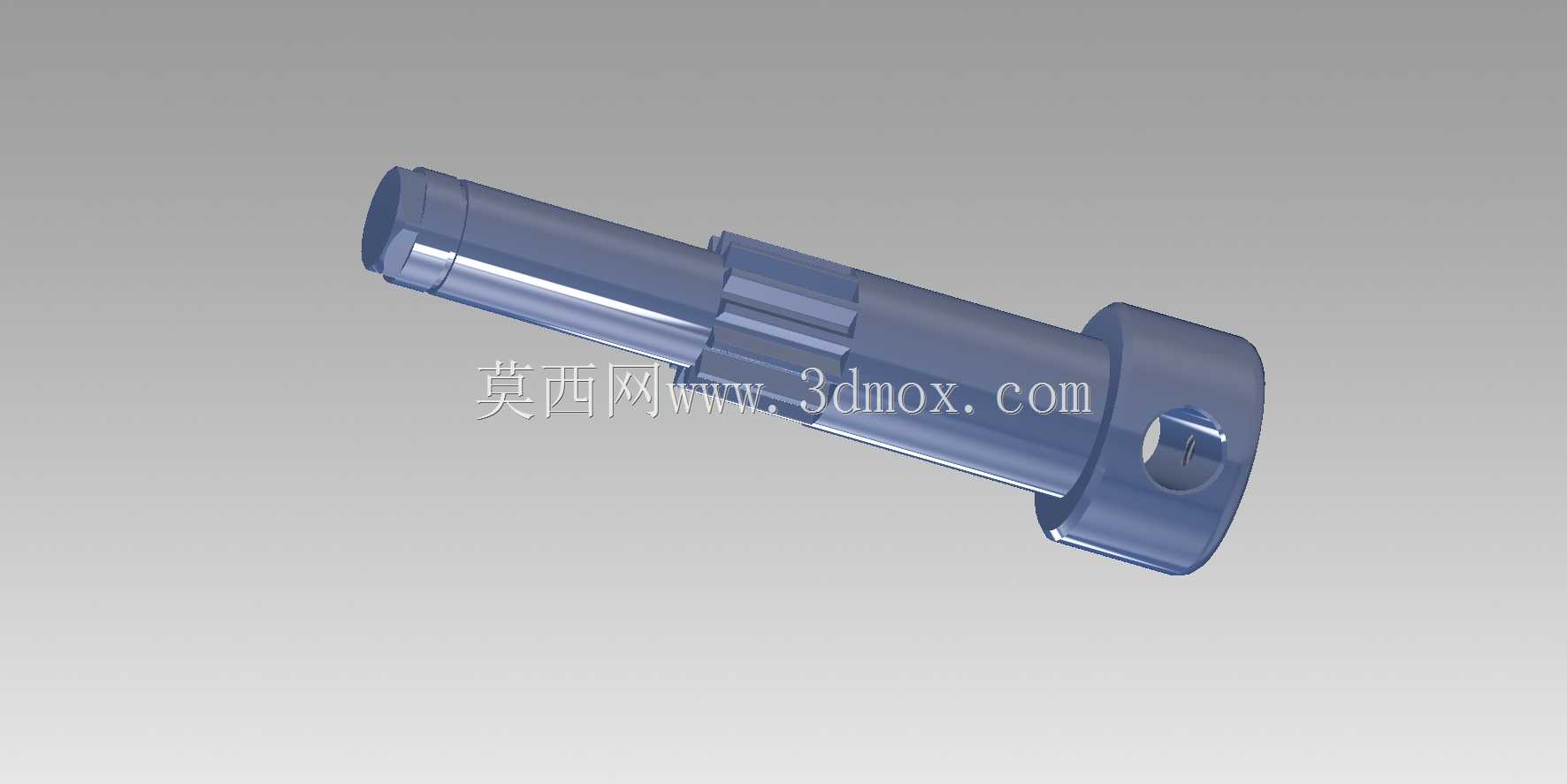

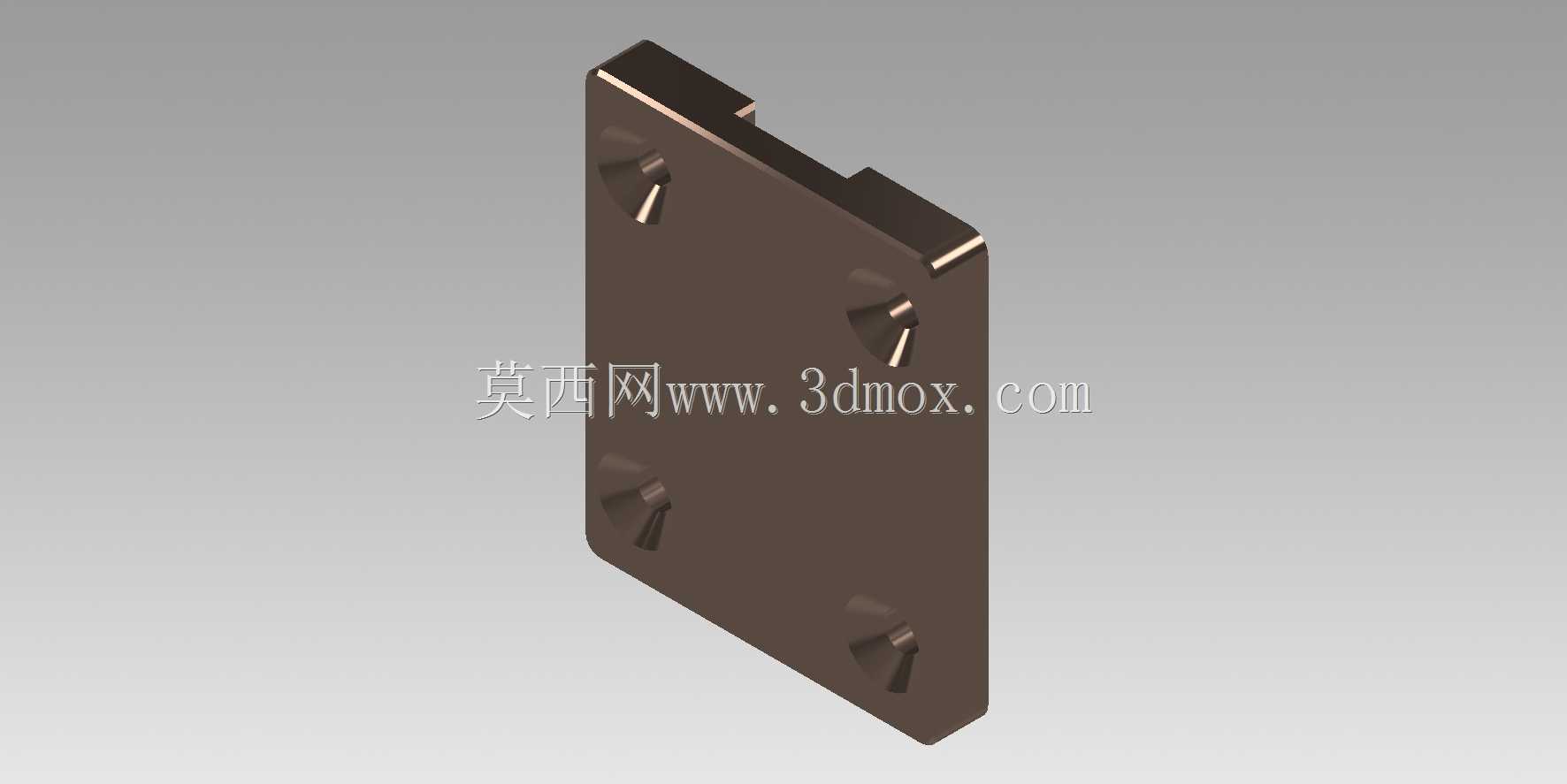

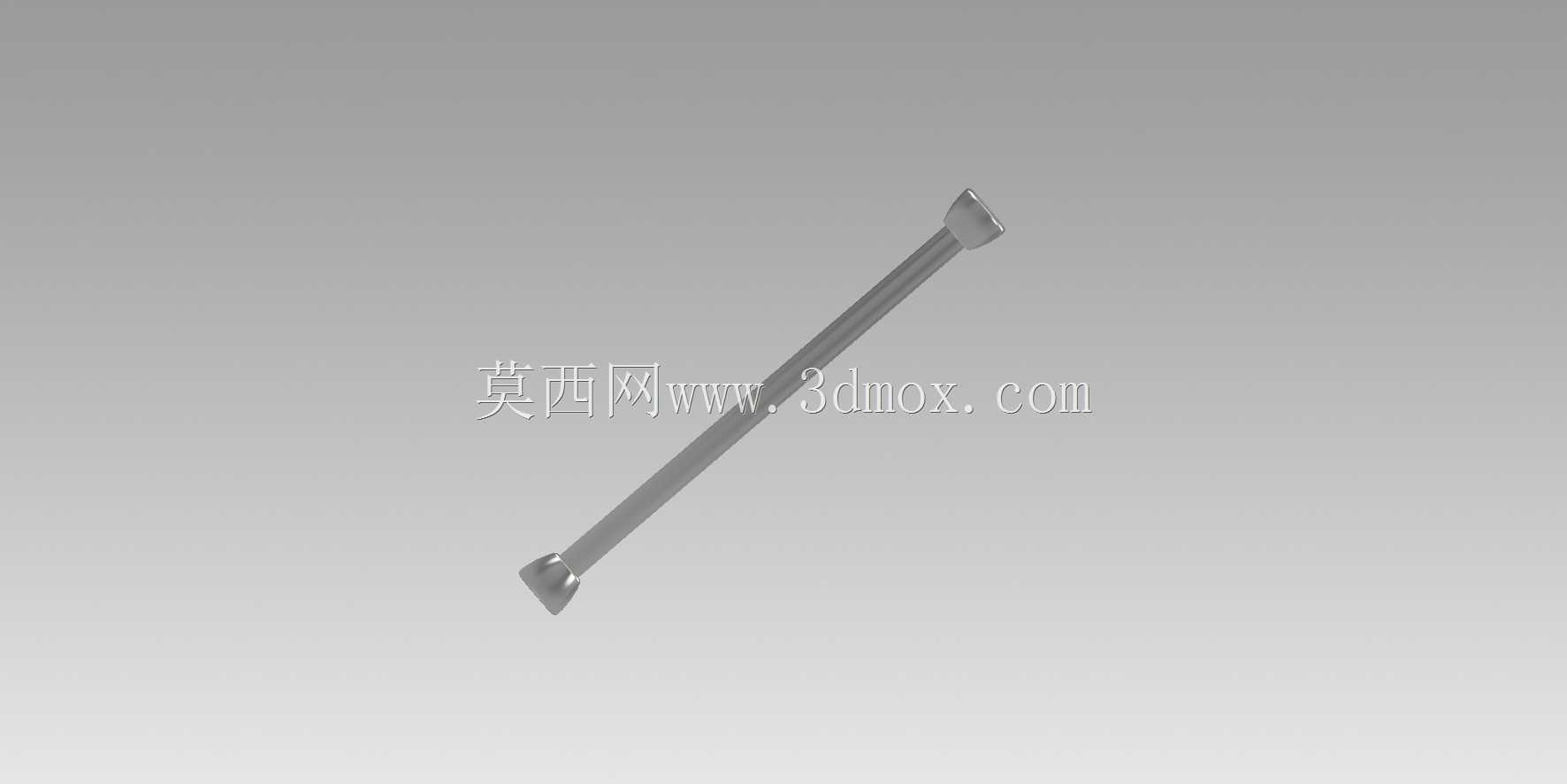

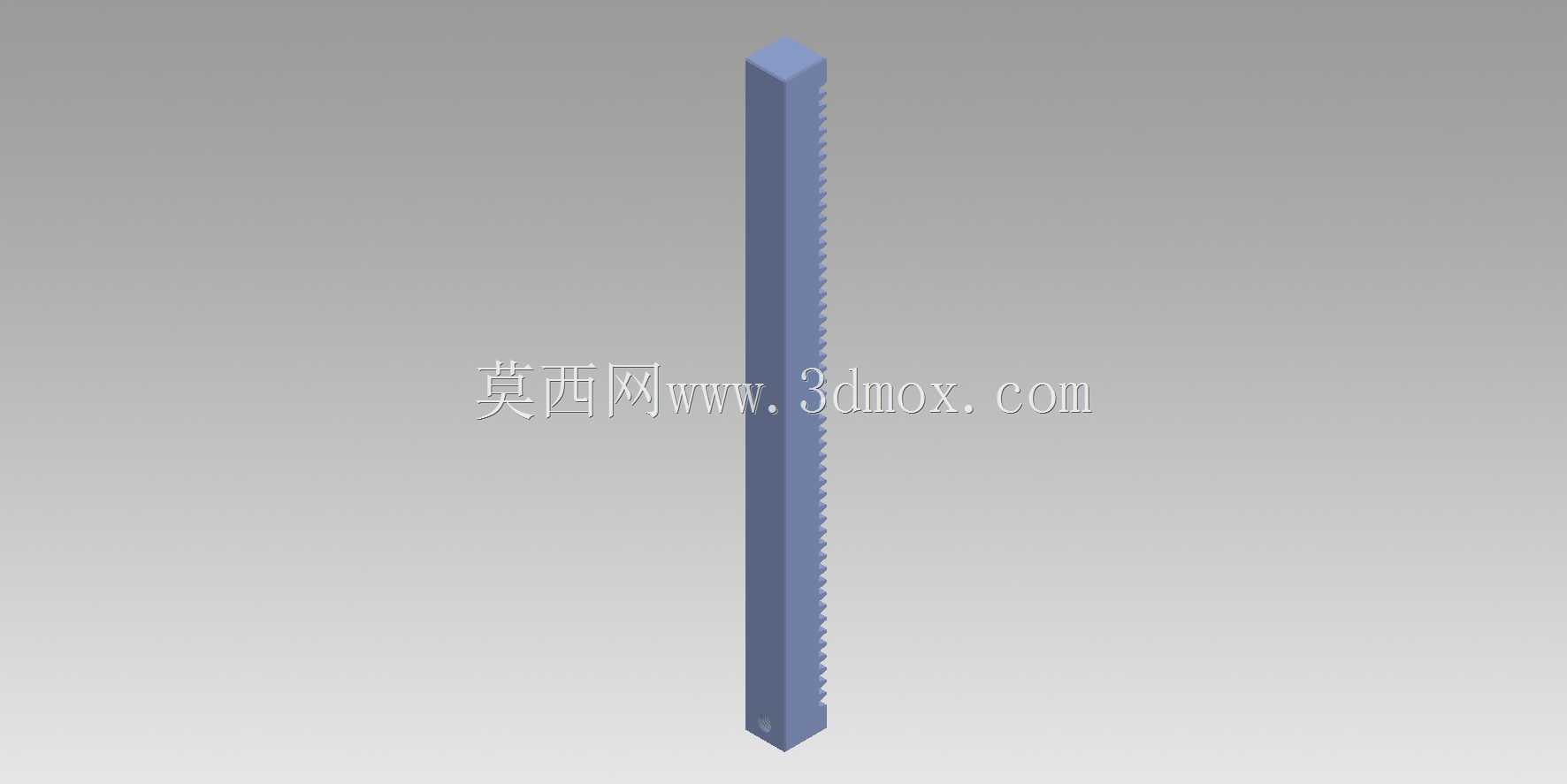

　　避免长周期使用后出现机身形变、施压精度偏移的问题。上部的施压执行组件集成了齿条传动与手动操作手柄，长操作杆的力臂设计经过力矩匹配，操作人员仅需施加较小的握力即可在输出端获得足够的压装力，手柄端部设置的防滑金属球头，能够避免操作过程中手打滑出现安全隐患。施压端的滑块部分设置了导向限位结构，压头下行过程中始终保持垂直运动轨迹，不会出现偏摆，保证压装作业的同轴度要求，可满足小尺寸轴承压装、薄金属片冲孔、小型零件铆接、塑胶件压合等常见工序的精度需求。设计过程中充分考虑了手动操作的人机工程学，操作手柄的初始高度匹配成年操作人员站立作业的舒适抬臂区间，不需要过度抬臂或者弯腰即可完成施压操作，长周期重复作业时能够降低操作人员的疲劳度。

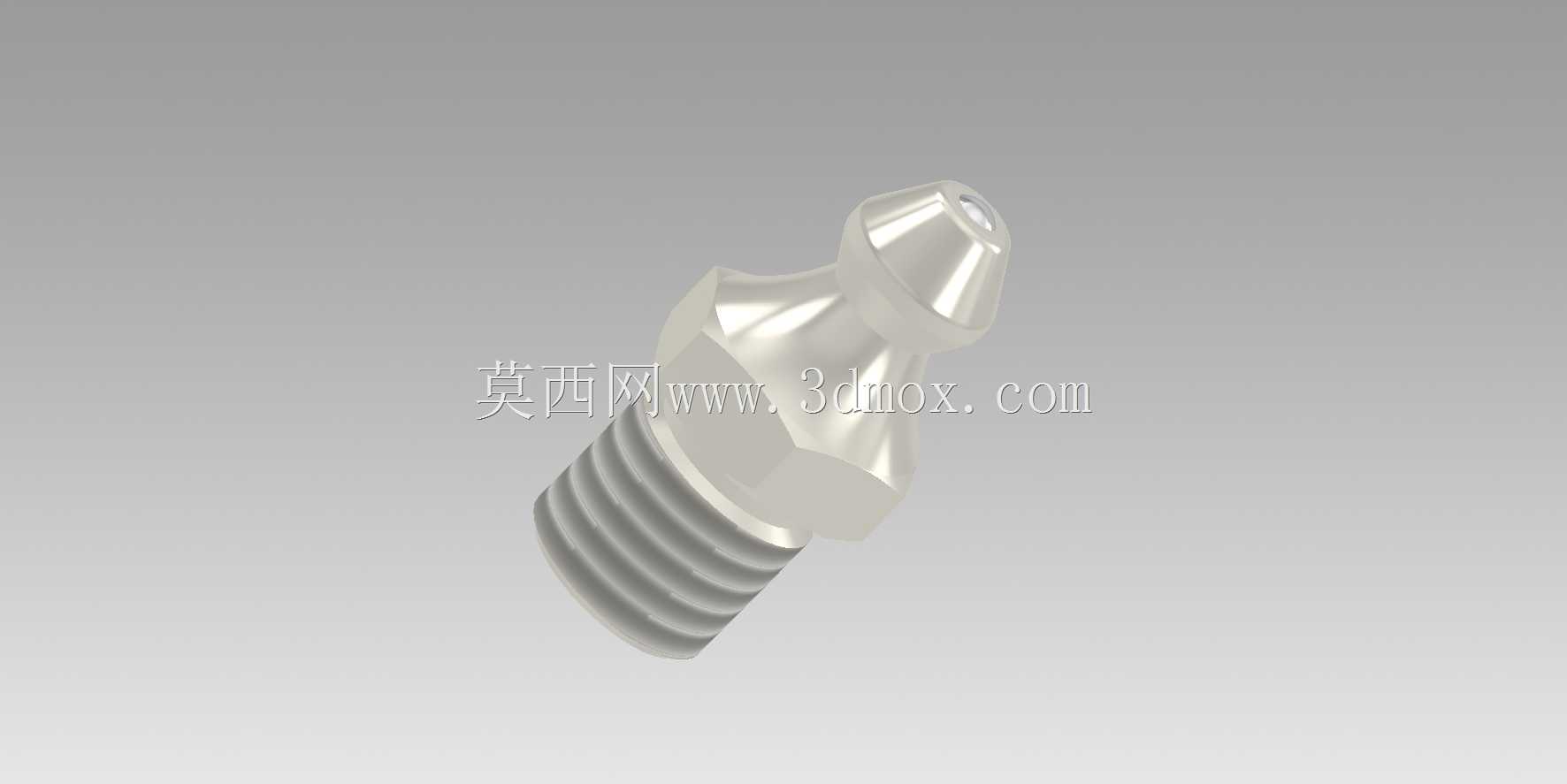

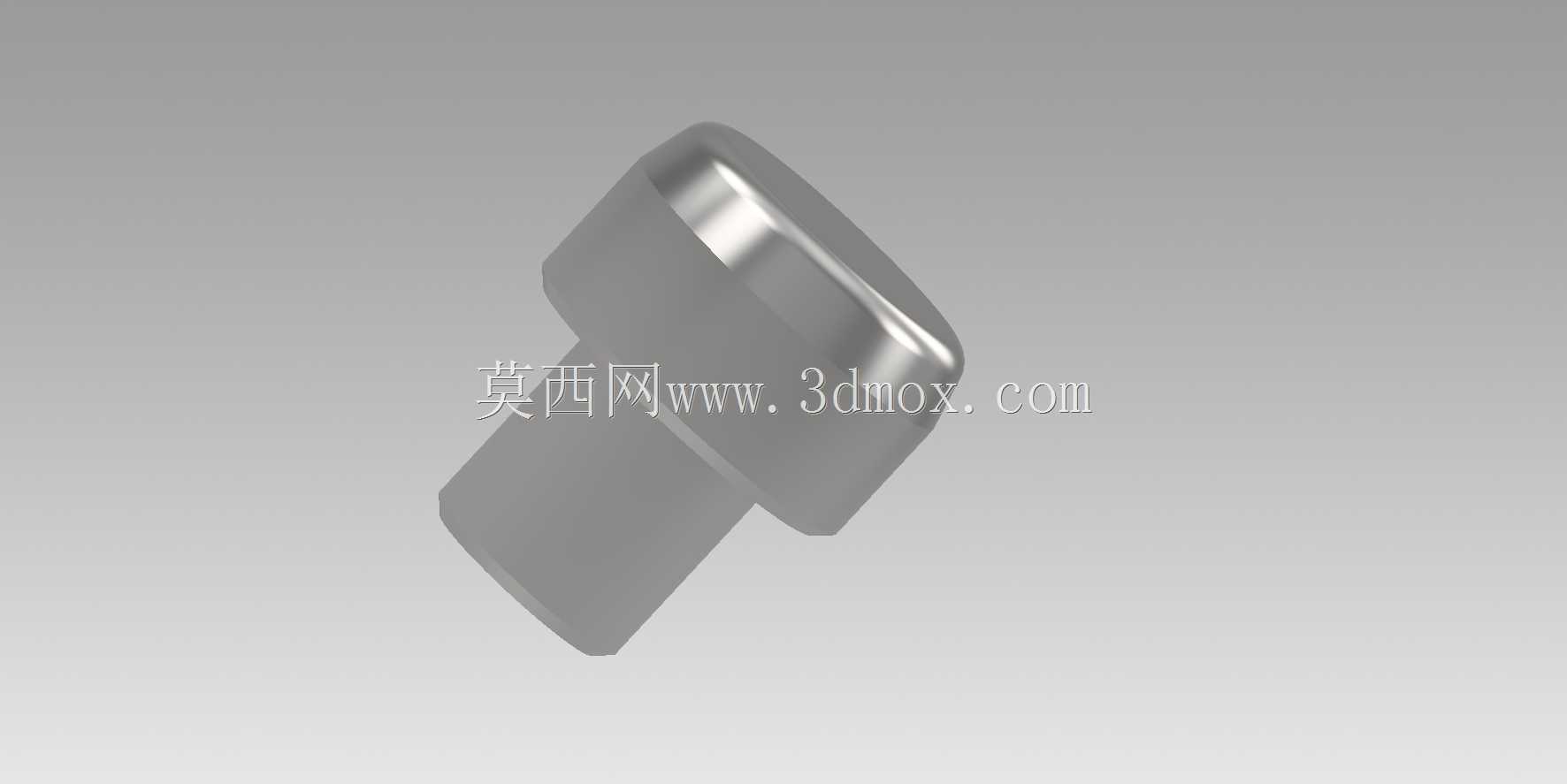

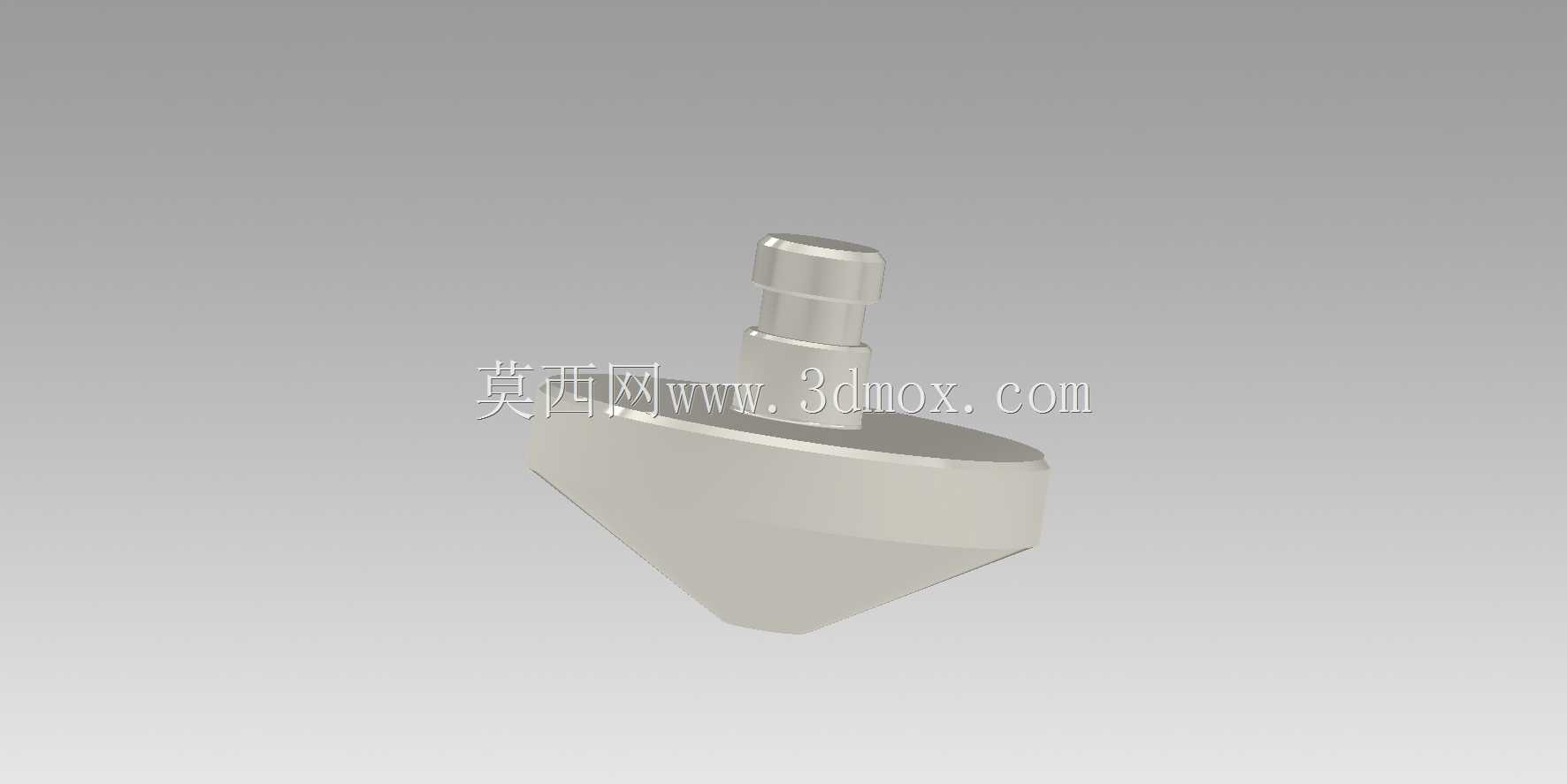

　　设备的压头部分采用快换式接口设计，可根据不同作业需求更换平压头、冲孔头、铆接头等不同工装配件，拓展设备的适用工序范围。滑块行程设置了可调限位块，可根据待加工零件的高度提前设定压头下行极限位置，避免过压损坏工件。整体结构没有复杂的液压、气动密封元件，日常维护仅需定期在齿条、导向接触面涂抹润滑脂即可，故障率极低，适合对设备可靠性要求高、维护条件有限的使用场景。设备的外露金属部件均做了防锈处理，在潮湿的车间环境中也能长期保持外观与结构精度，不会因为锈蚀出现操作卡滞的问题。
