欧式雕花软包床头结构三维设计

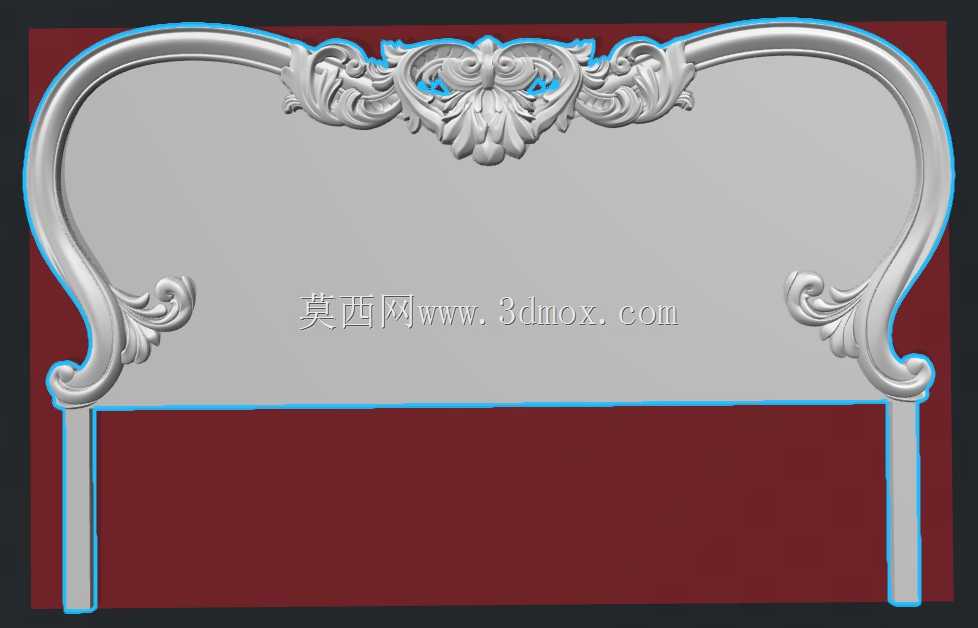

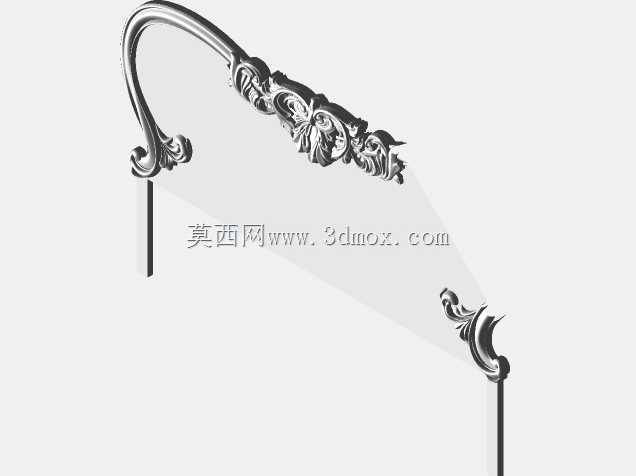

　　这款床头构件的三维设计，核心面向卧房家具的量产配套场景，适配常规1.8米宽度的双人床架安装需求，整体外轮廓宽度控制在1850mm范围内，总高度预留1200mm的安装空间，底部衔接床箱的安装边预留30mm的搭接量，可直接匹配市面上主流排骨架床箱的连接孔位，无需额外改孔即可完成装配。从结构设计逻辑来看，构件分为外框雕花支撑层与中部软包承托层两个独立模块，外框采用高密度实木或树脂翻模成型，顶部的对称浮雕纹样做了分模处理，所有雕花凸起位置的脱模斜度预留1.5度，避免生产过程中出现粘模、边角缺损的问题，雕花的最小壁厚控制在8mm，既保证浮雕细节的立体感，也不会因为壁厚过薄导致运输过程中断裂。中部软包区域的内凹深度预留50mm，

　　可容纳30mm厚度的高弹海绵加20mm厚度的扪布余量，软包区域的边缘做了R5的圆角过渡，避免扪布时出现布料褶皱、边角崩开的问题。实际应用中，这款床头可直接配套成品软床的生产，也可单独作为床头替换构件用于旧床翻新，外框的安装挂点采用隐藏式设计，在构件背面距离底部200mm、400mm的位置预留两个通用挂槽，可直接挂装在墙面的膨胀螺栓挂点上，也可通过角码与床箱侧面锁接，两种安装方式的孔位都在建模时做了预留，生产时可根据客户需求选择是否开通孔。设计过程中特意将雕花的对称度公差控制在0.5mm以内，避免左右纹样不对称导致的视觉违和感，所有外漏的边缘都做了倒钝处理，没有尖锐棱角，避免日常使用过程中磕碰划伤。构件底部的支撑脚高度预留120mm，

　　刚好匹配常规床箱的离地高度，安装后不会出现床头与床箱高低差过大、缝隙不均的问题，外框与软包区域的衔接位置做了5mm的压边槽，扪布时可将布料边缘压入槽内固定，无需额外打钉，提升成品的外观整洁度。从加工适配性来看，该模型的雕花曲面全部做了G2连续处理，既可以通过五轴雕刻机直接加工实木原型，也可以直接导出用于3D打印翻模母模，曲面没有碎面、重叠面等问题，导入加工编程软件时无需额外修复几何拓扑，可直接生成刀路，减少前期建模修复的工作量。
