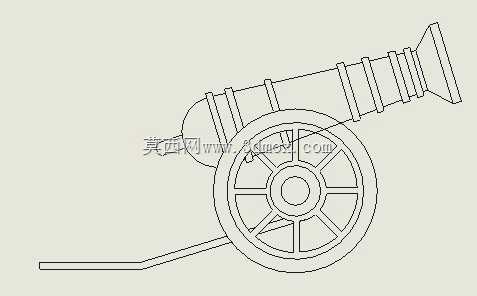

带轮式支撑结构的仿古滑膛炮结构

　　这类带轮式支撑的仿古滑膛炮结构，最早的应用场景可追溯至近代陆战阵地攻防，如今多出现于历史场景复原、文旅主题展陈、仿古军事研学教具领域，部分民俗文创园区也会将等比例缩放的该类结构作为场景装饰构件，还原特定历史时期的武备风貌。从实际功能来看，该结构核心分为炮身主体、轮式支撑炮架、操作拖杆三个部分，炮身采用前粗后细的锥筒结构，炮口位置做外扩加厚处理，可承受发射瞬间的膛压冲击，炮身外壁等距设置多道加强箍，既能够提升炮管的结构强度，避免反复承压出现管壁形变，也可作为炮身与炮架固定的卡位结构，防止发射后坐过程中炮身出现轴向窜动。轮式支撑部分采用单轴双轮布局，轮体为多辐条支撑结构，辐条沿轮毂均匀放射排布，轮缘做整圈加厚处理，既能够在硬质铺装、

　　松软土路等不同场地条件下实现短距离人力拖行转移，也可在发射时通过轮体与地面的接触分散后坐冲击力，降低炮架整体的结构载荷。设计过程中，首先需要匹配炮身的膛压载荷确定管壁厚度与加强箍的分布间距，每道加强箍的宽度与凸起高度需根据炮身各段的承压差值做差异化设置，炮尾位置的封闭端做圆弧过渡处理，避免应力集中导致的结构开裂。炮架与炮身的固定位置需结合整体重心做校核，确保静止状态下炮身不会出现前倾或后翻，拖杆从轮轴位置向后延伸，操作端做平直弯折，既可供人力握持推行调整射向，也可在发射时通过在拖杆下方放置垫块调整俯仰角度，适配不同射程的发射需求。外形尺寸方面，轮体直径约为炮身总长度的二分之一，炮身轴线距离地面的高度适配成年人站立操作的舒适区间，

　　拖杆延伸长度满足两到三人同时施力拖行的操作空间，安装边界上无需额外做地基固定，仅需平整硬质地面即可放置，轮体两侧预留的间隙可避免转向时与炮架侧方构件出现运动干涉，炮身与炮架的连接位置预留拆装间隙，可实现快速拆解转运，适配不同展陈场地的布置需求。
