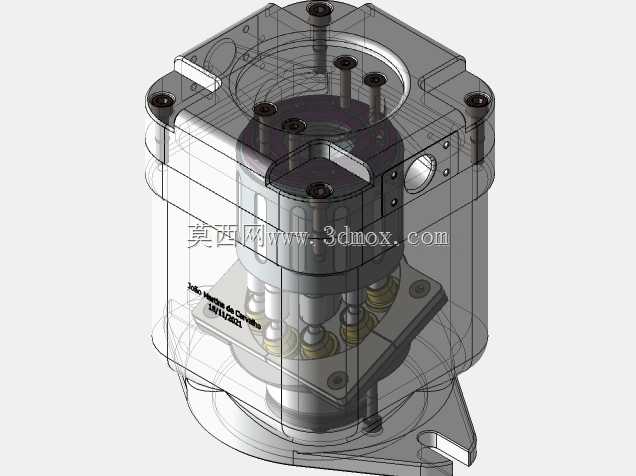

透明结构展示高压燃油输送泵三维结构

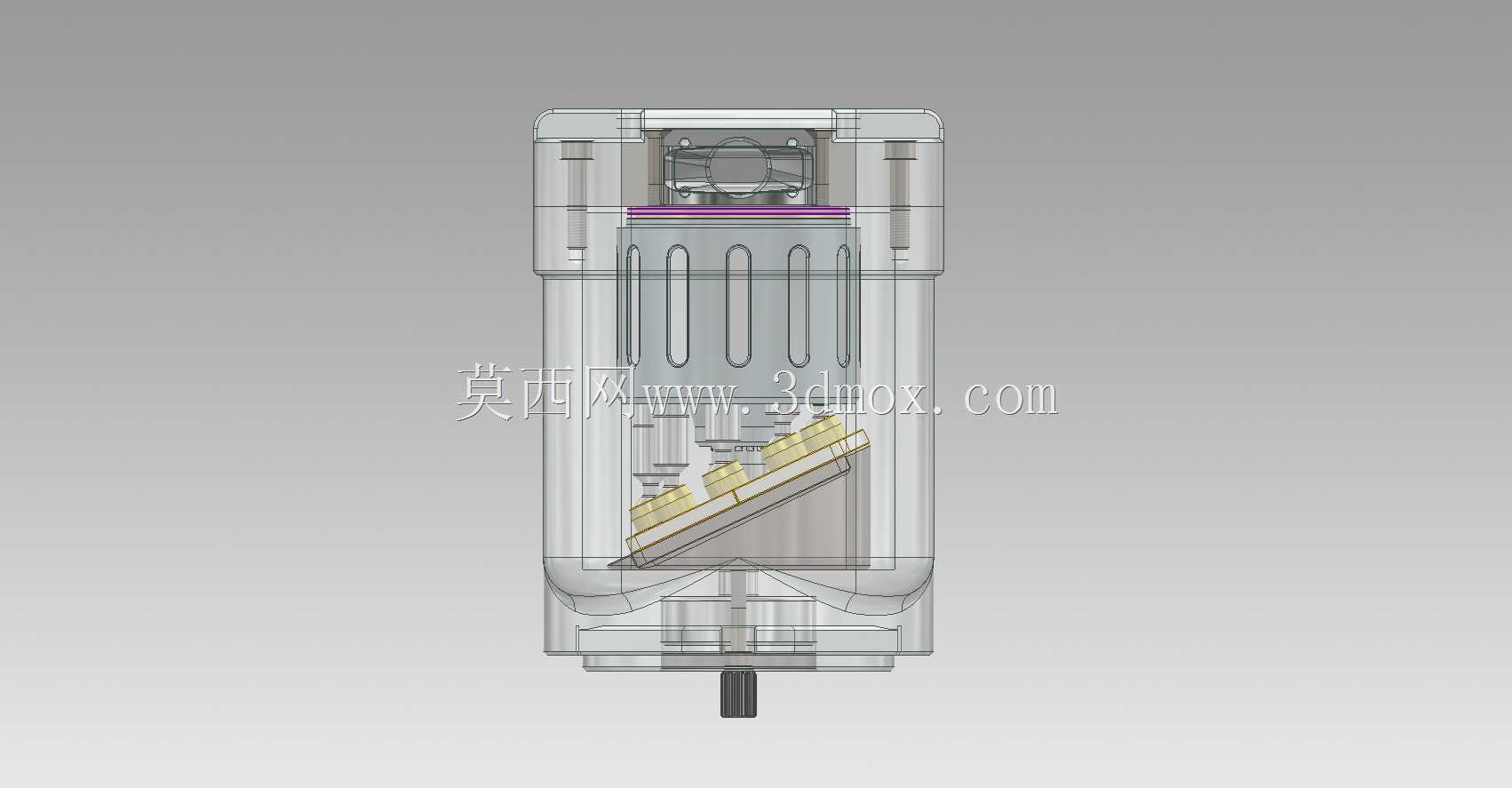

　　这款高压油泵的三维结构采用半透明壳体做可视化处理，能直接观察到内部柱塞偶件、出油阀组、驱动轴的装配关系，建模时特意将上部滤腔、中部增压腔、下部驱动端的层级关系做了清晰区分，方便结构设计人员快速理解油路走向与动力传递路径。在实际工程应用中，这类高压油泵主要匹配内燃机燃油供给系统，负责将低压燃油加压到指定喷射压力，通过精准的柱塞行程控制实现供油量的动态调节，满足不同工况下的燃油雾化需求，不管是车用柴油机还是小型工业动力机组，这类泵的核心结构逻辑都有共通性。从设计思路来看，建模时优先还原了安装法兰的定位尺寸，底部驱动轴的伸出长度、轴径公差都按照通用安装边界做了还原，上部进出油口的接口位置、连接螺纹规格也参考了行业通用选型标准，

　　方便设计人员直接套用安装位做整机布局。泵体上部的透明滤腔部分，建模时还原了内置滤芯的支撑结构与旁通油路的预留空间，实际使用中这个区域负责初级燃油过滤，避免杂质进入精密增压配合面造成磨损，中部的柱塞腔周围做了加强筋结构的还原，对应实际产品中承受高压交变载荷的强度需求，下部驱动端的密封结构、轴承支撑位也做了细节刻画，能直观看到动密封的安装位置与润滑腔的预留空间。做设备选型时，可以通过这个三维模型快速核对安装边界：底部安装法兰的螺栓孔分布距、驱动轴的键槽规格、上部油口的中心高度都能直接测量，不需要反复对照二维图纸确认干涉风险，对于做动力系统集成的工程师来说，这种带内部结构的模型能提前预判油路布置、检修空间预留的问题，避免后期装机时出现装配干涉。建模时还特意区分了不同功能部件的材质表现，金属配合面、密封件、透明滤壳的视觉区分度足够，不管是做结构教学、方案演示还是装配仿真，都能直接调用部件做拆解动画，不需要再额外做材质拆分处理。
