立式管道泵及配套管路系统结构设计

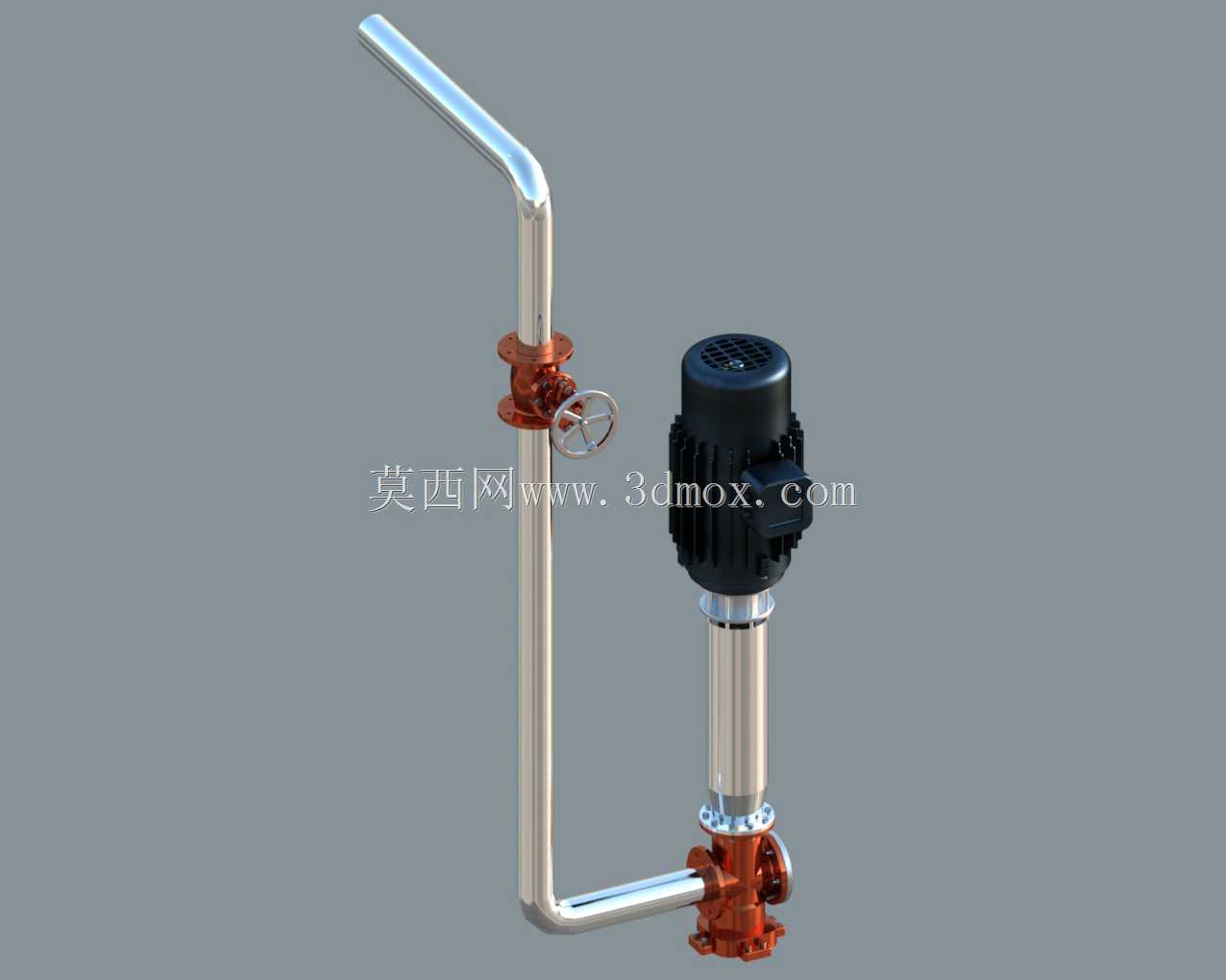

　　这套立式泵配管结构，常见于工业锅炉给水、小型循环水系统、化工介质闭式输送场景，核心是解决垂直安装空间下的流体增压输送需求，相比卧式泵组能大幅缩减占地投影面积，适合厂房内设备排布紧凑、地面预留安装空间不足的工况。从结构设计逻辑来看，驱动端采用标准立式电机直联泵轴的结构，省去了联轴器传动的额外找正环节，泵轴插入输送管段内部，叶轮直接作用于管内流体，减少了流体从入口到叶轮的转向损失，整体流道更顺畅。配套的管路采用直角弯管布局，沿垂直方向延伸后做90度弯折转向，管路上配置的手轮式截止阀，安装在泵出口侧的水平管段位置，方便操作人员在地面位置就可以完成阀门开度调节、检修关断的操作，不需要额外搭设操作平台，降低了现场运维的操作难度。

　　设计时需要重点把控安装边界尺寸：泵体底部法兰与基础安装面的同轴度公差要控制在0.1mm以内，避免泵轴运行时出现偏磨；配套管路的支撑点要避开泵体本身，不能将管路的重量载荷传递到泵壳法兰上，防止长期运行后法兰密封面出现渗漏、泵轴受径向力变形引发的振动超标问题。管路与泵体连接的法兰密封面采用凸面结构，配套耐温耐压垫片，适配不同输送介质的密封需求，弯管段的曲率半径取管径的1.5倍，减少流体在转向处的局部阻力损失，避免出现气蚀隐患。从功能特性上看，这套结构可以实现流体的低位抽取、垂直提升后水平输送的全流程，电机的防护等级适配工业车间多粉尘、偶有淋水的环境，泵体过流部件的材质可以根据输送介质的腐蚀性做对应调整，既可以输送常温清水，

　　也可以适配轻度腐蚀性的工业循环水、锅炉冷凝水等介质。实际建模过程中，需要重点还原阀门的手轮操作空间、电机顶部的接线盒预留位置、管路法兰的螺栓孔分布细节，这些细节直接影响后续现场安装的干涉校验，比如阀门手轮与旁边管路的净距要预留至少100mm的操作空间，电机接线盒的朝向要方便电缆布线，不能正对管路法兰的密封面，避免法兰渗漏时液体滴落到接线端子上引发电气故障。另外，泵体底部的安装底座要预留地脚螺栓的安装孔位，孔位的间距要匹配常规的混凝土基础预埋螺栓尺寸，不需要现场二次打孔调整，降低现场安装的施工量。
