卫生级快装式离心泵结构设计

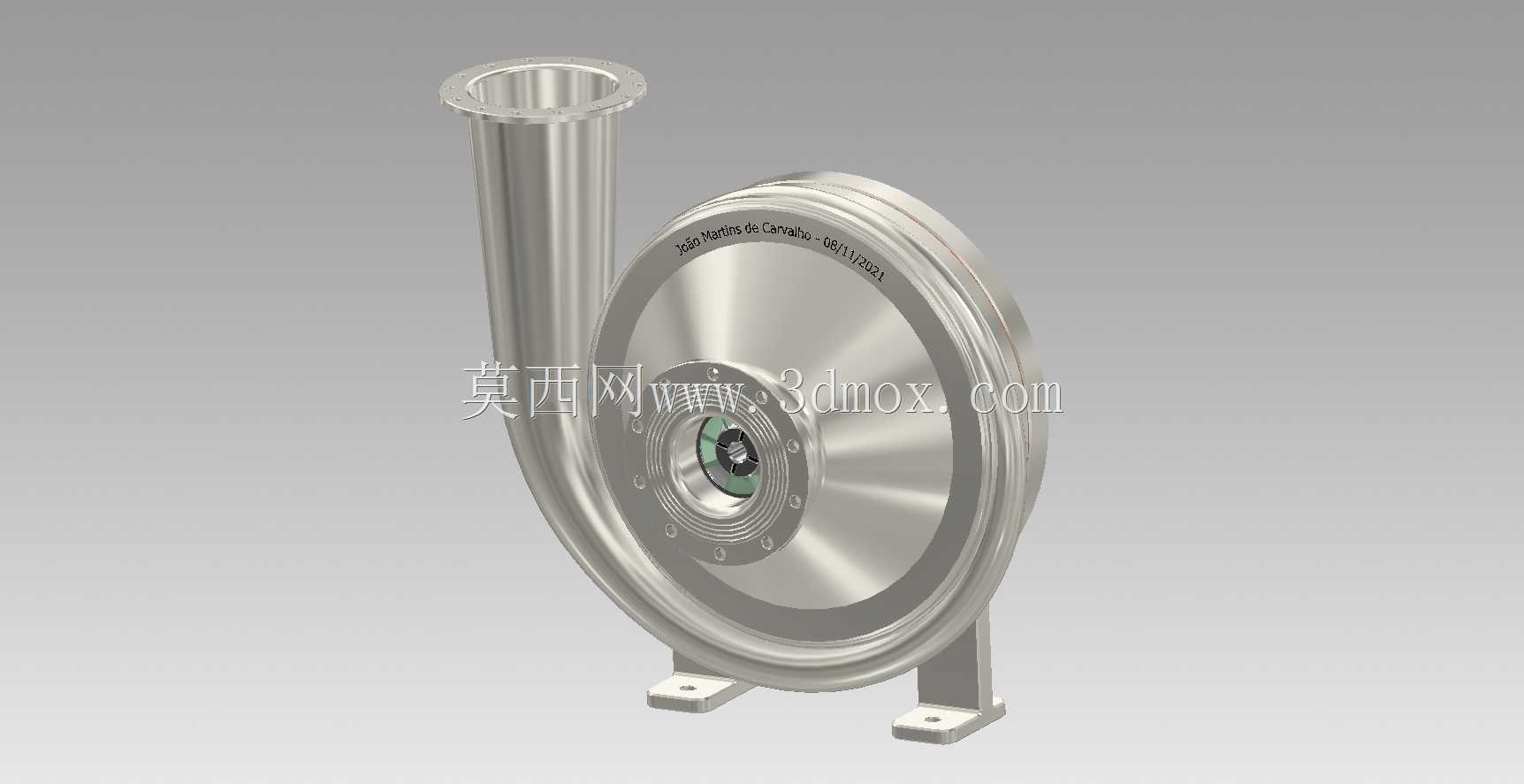

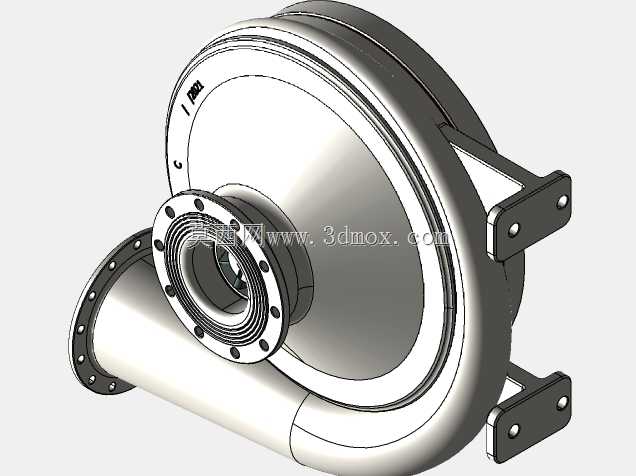

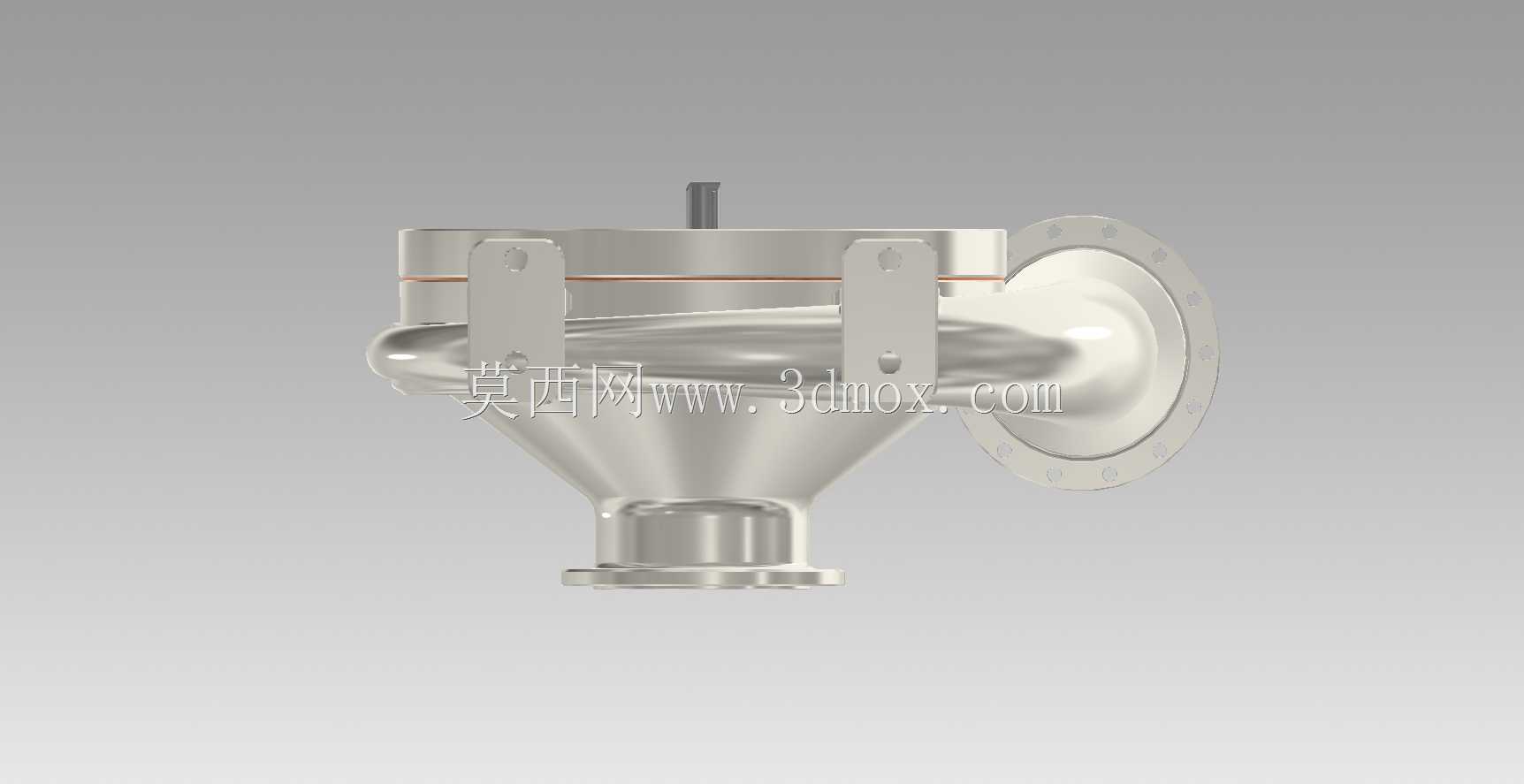

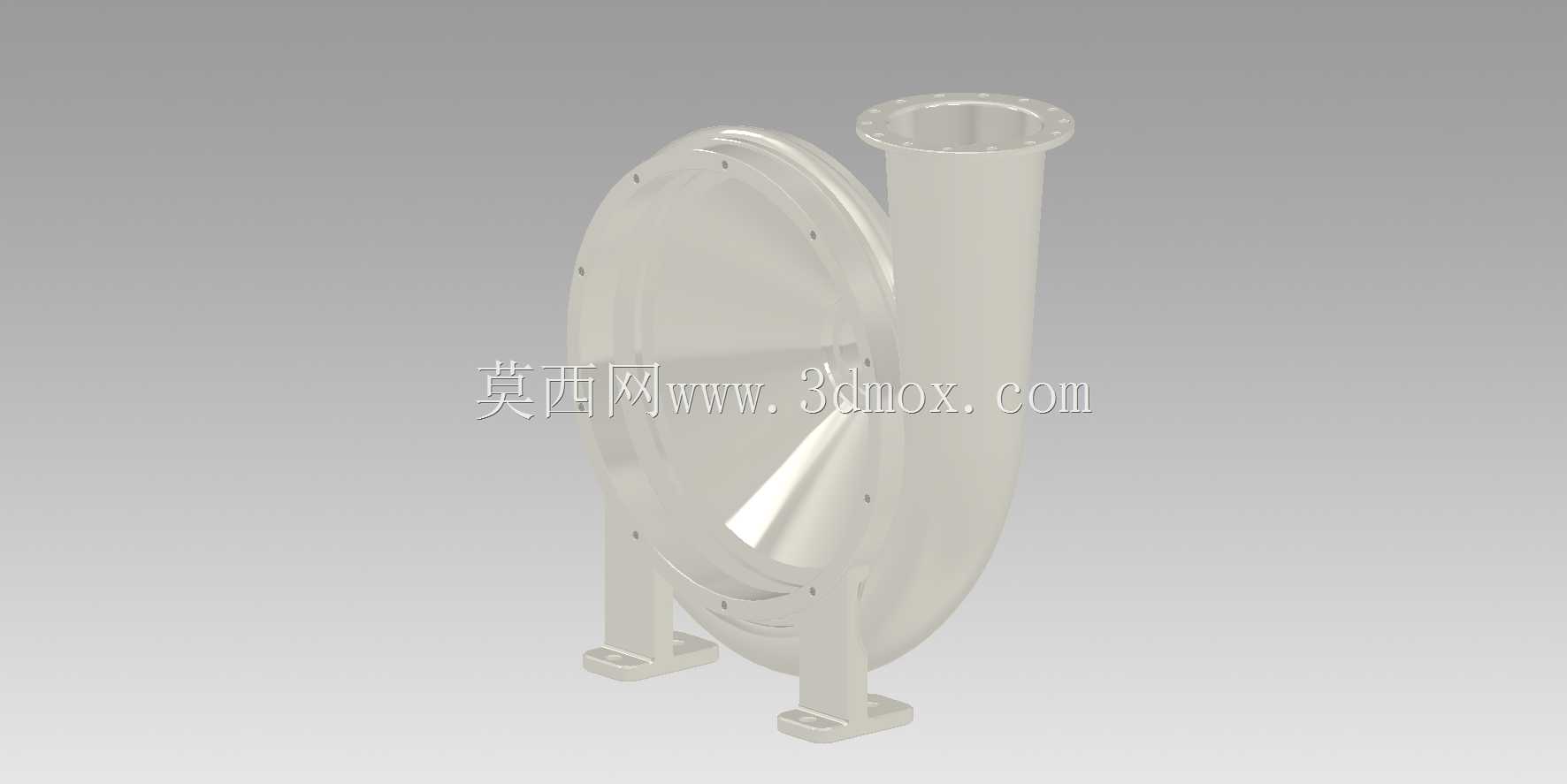

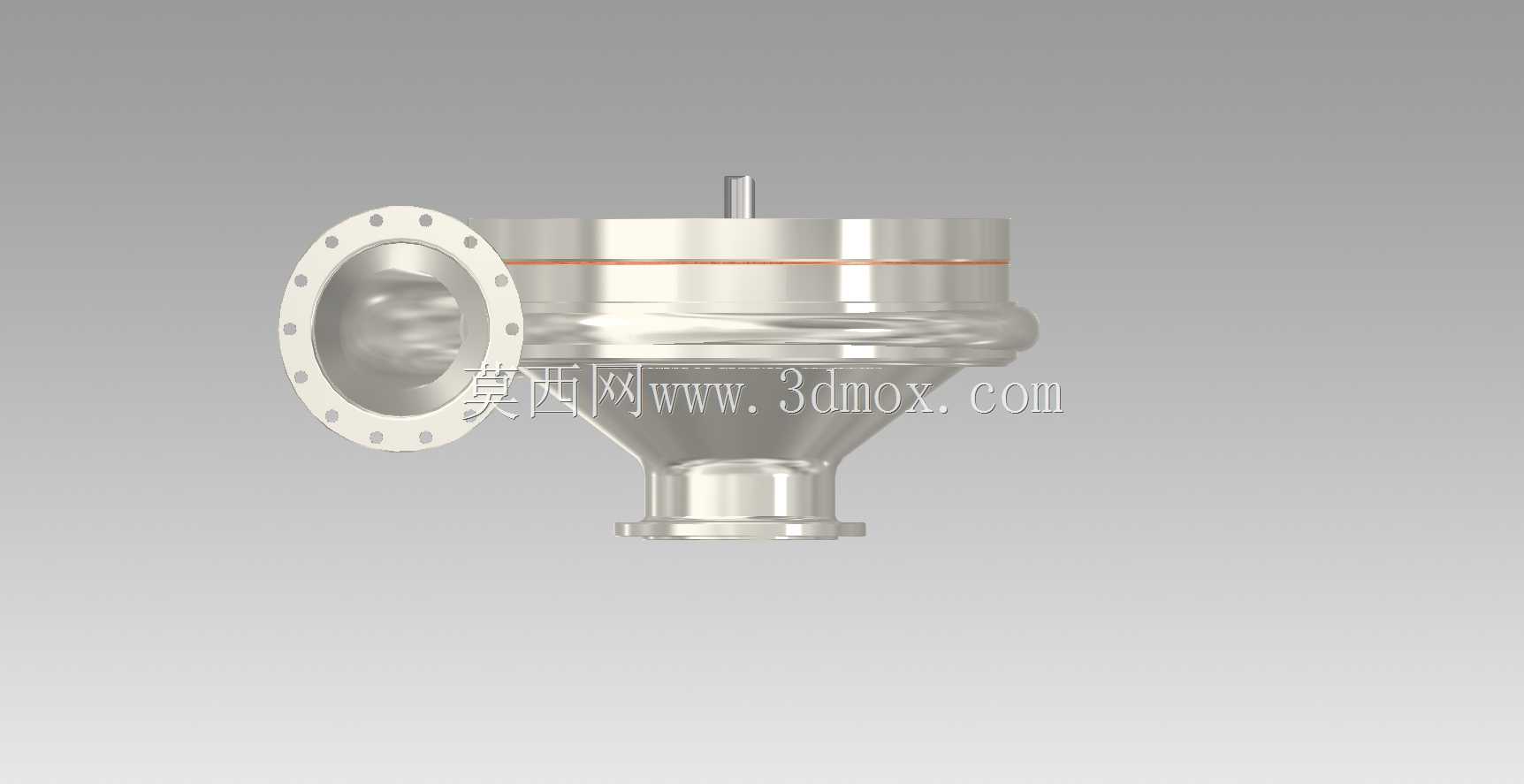

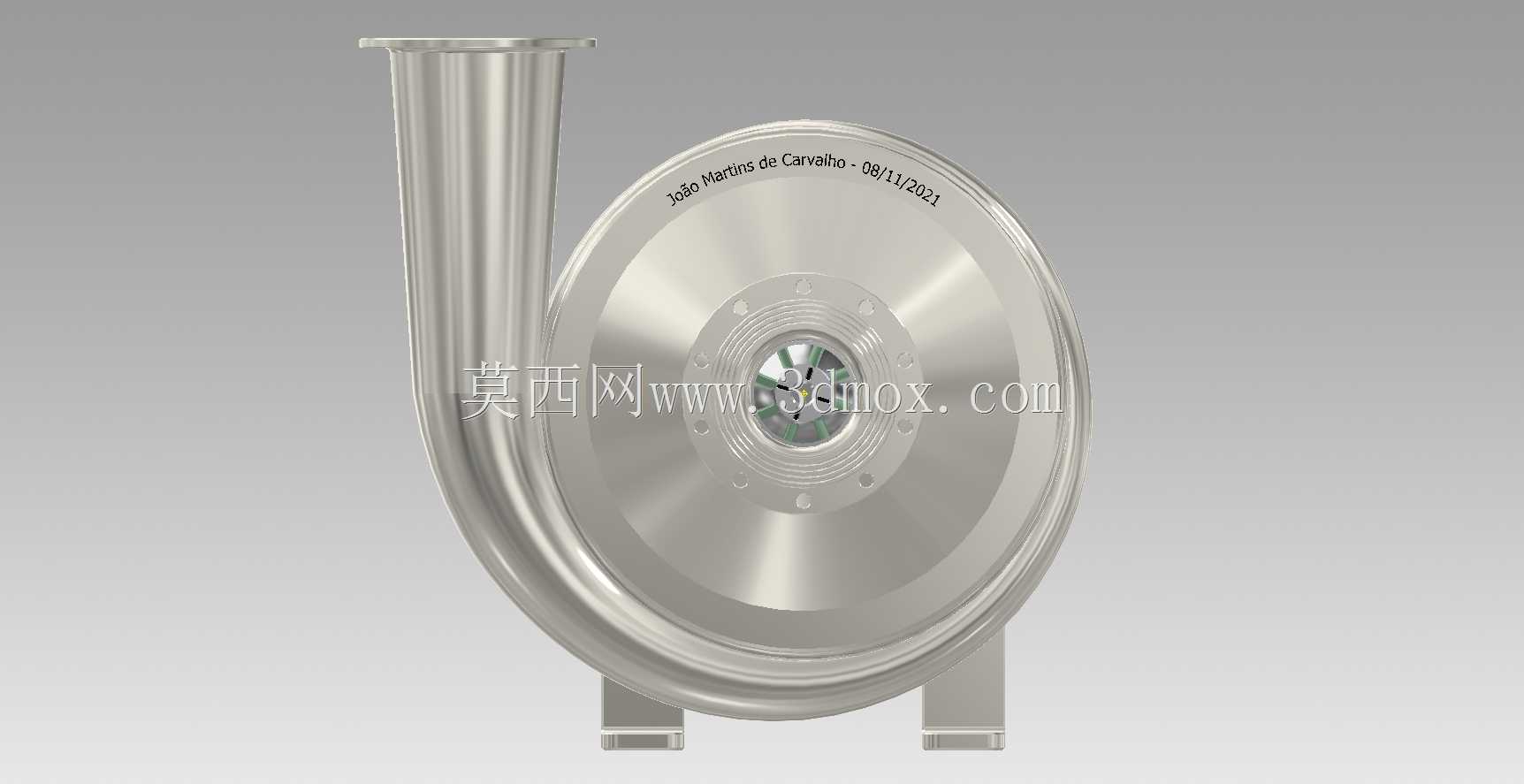

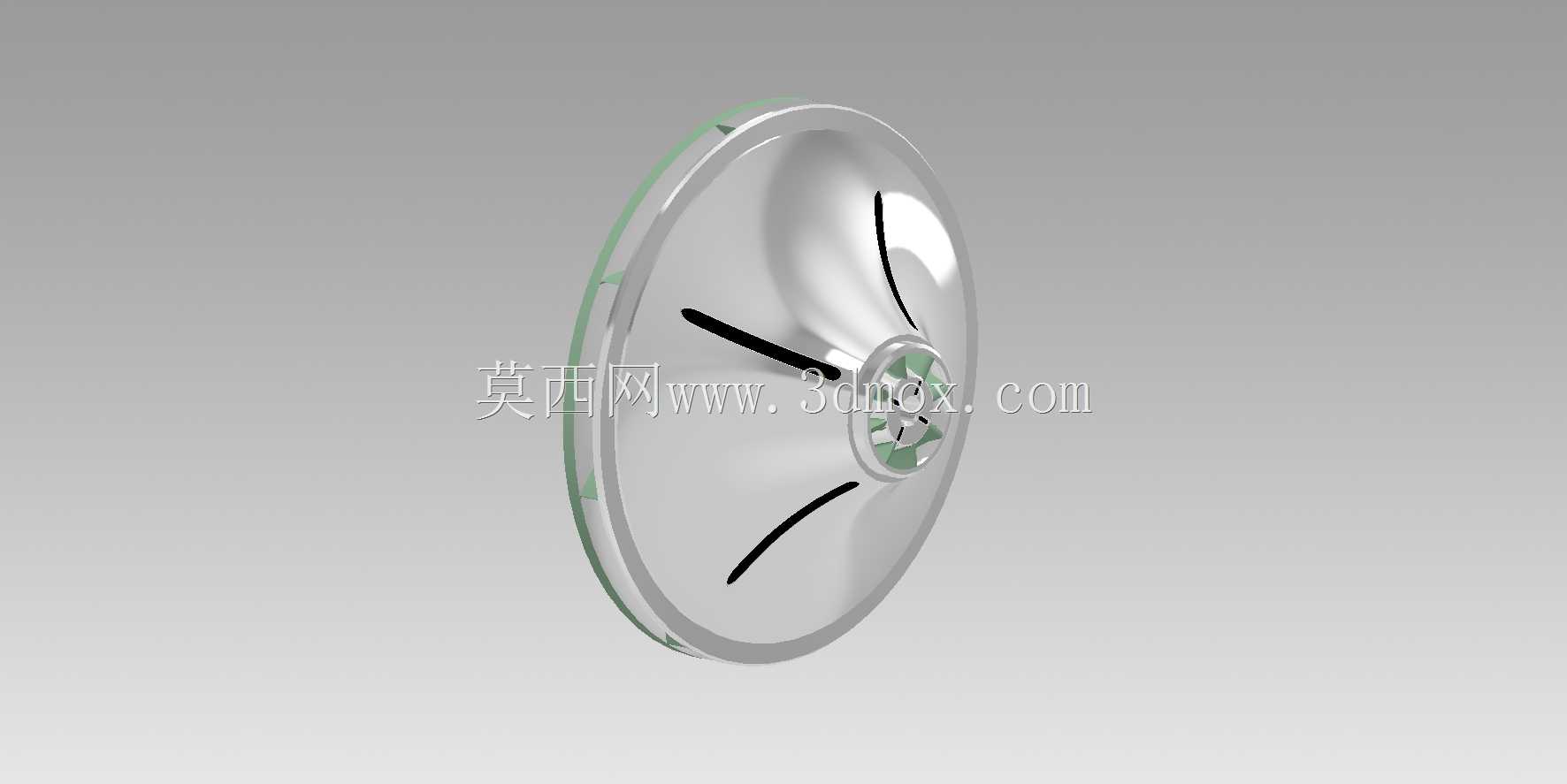

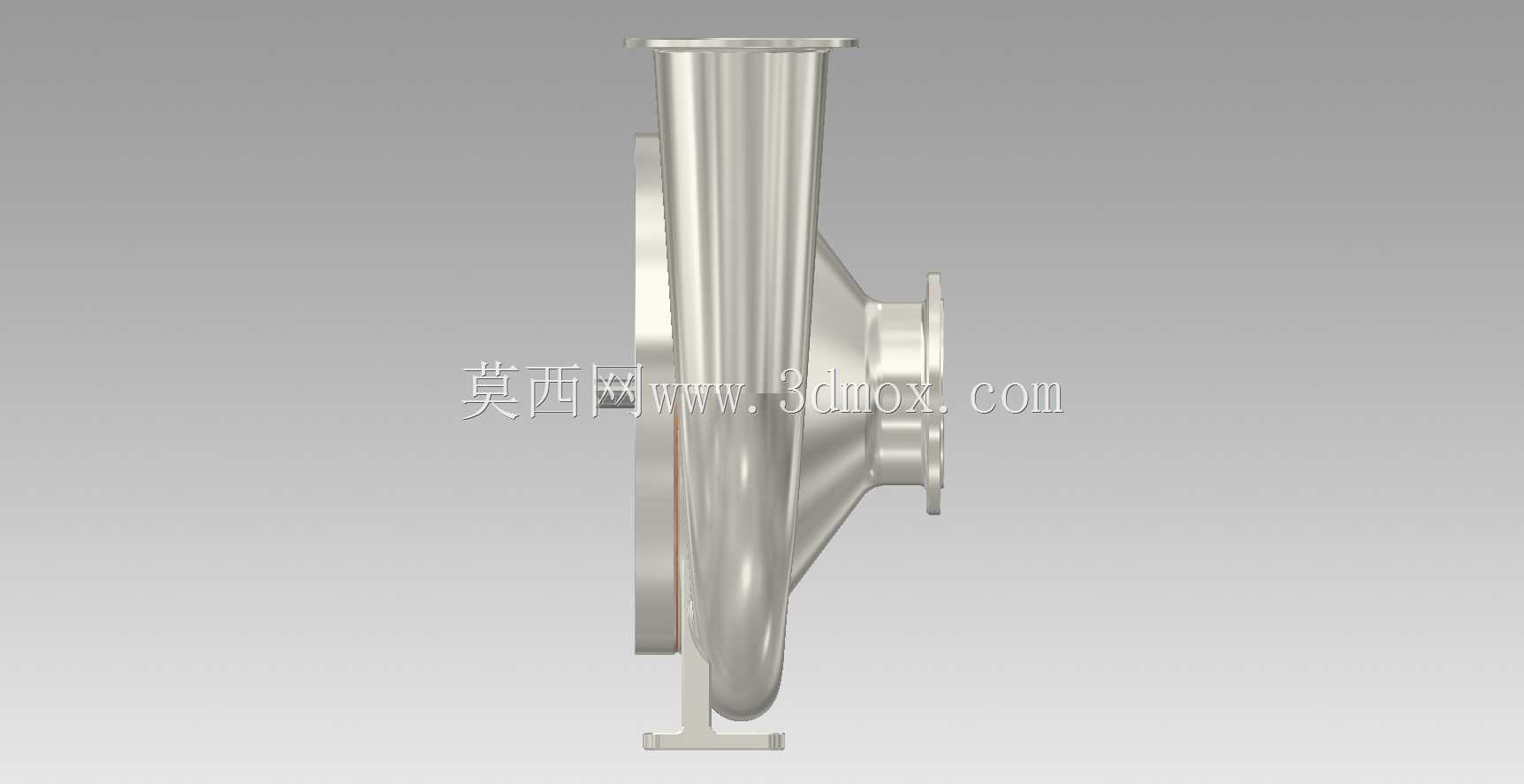

　　这款离心泵的结构设计优先适配食品、制药领域的洁净流体输送场景，整体过流部件采用圆弧过渡结构，不存在卫生死角，能够满足CIP在线清洗的工艺要求，避免介质残留引发的染菌风险。从安装边界来看，泵体进口采用垂直向上的快装卡箍接口，出口沿蜗壳切线方向布置，配套的支撑脚预留了标准安装孔位，可直接固定在型钢支架或者设备撬座上，安装时不需要额外加工过渡连接件，能够大幅缩减现场装配的工作量。叶轮采用闭式后弯叶片结构，叶片型线经过流体仿真优化，在输送低粘度洁净介质时能够保持较高的水力效率，同时降低叶轮出口的湍流脉动，减少泵组运行过程中的振动与噪声。泵壳的蜗壳流道采用等流速设计，从隔舌位置到出口断面的过流面积均匀变化，能够有效降低介质在流道内的水力损失，

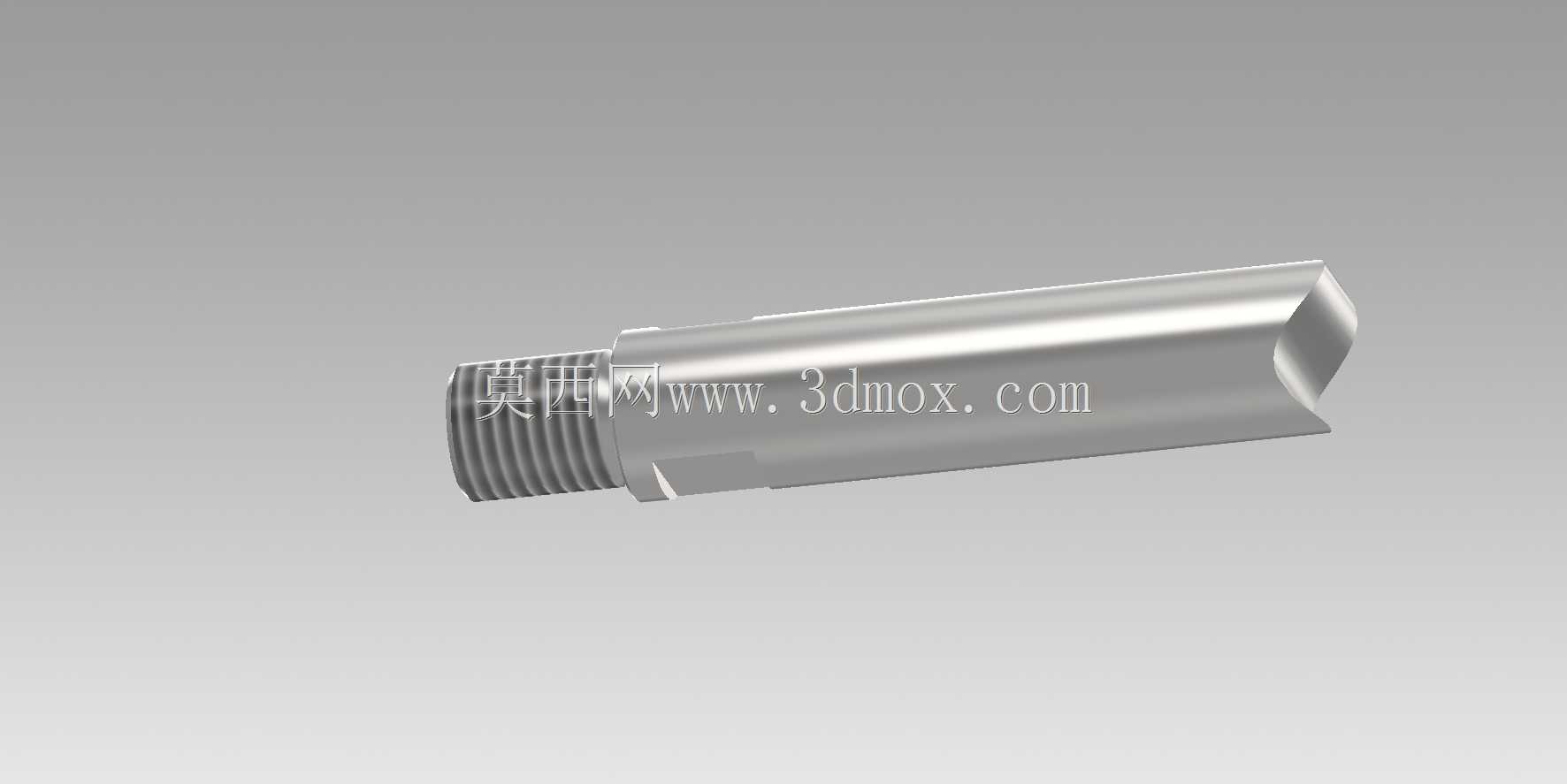

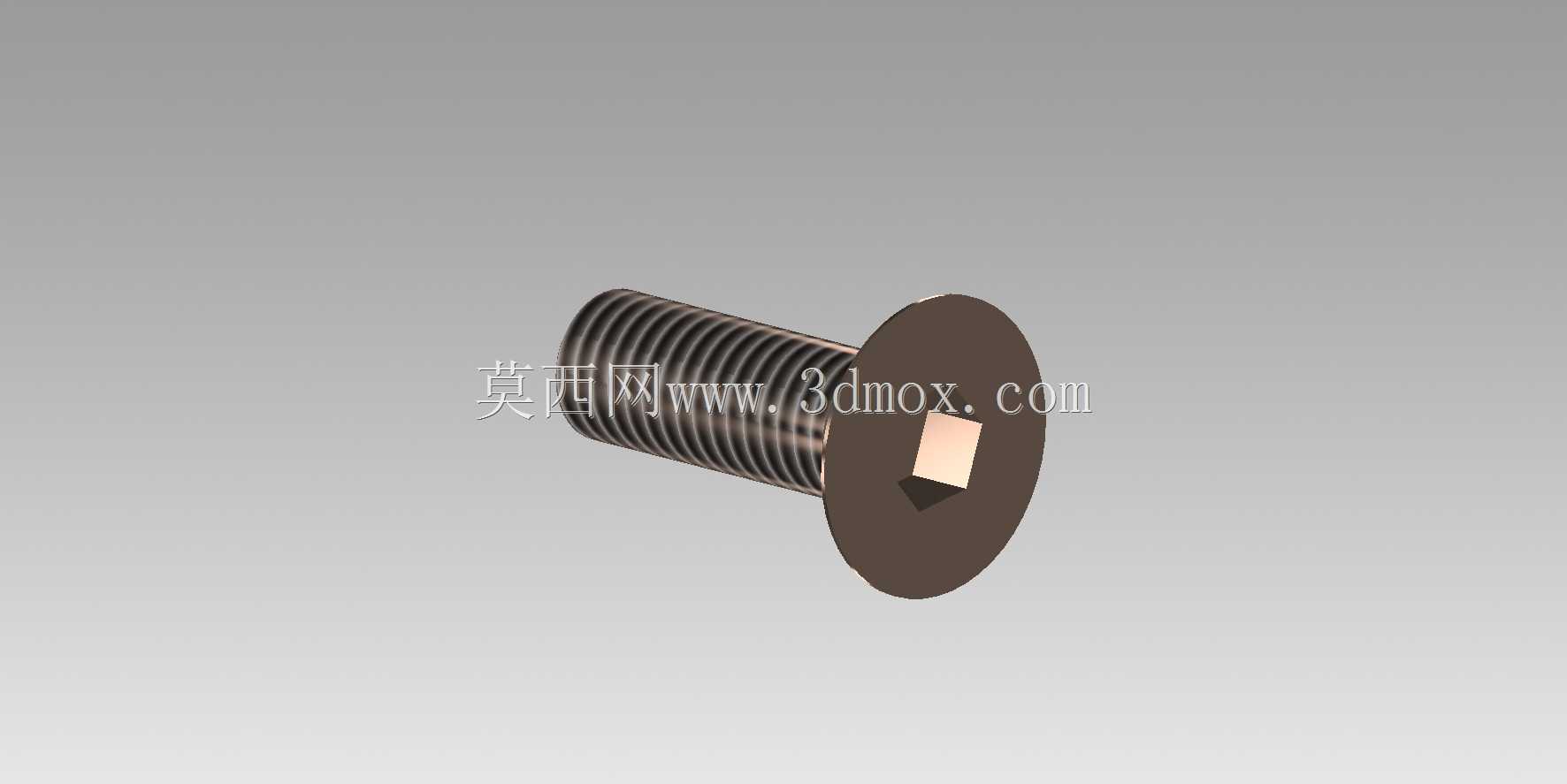

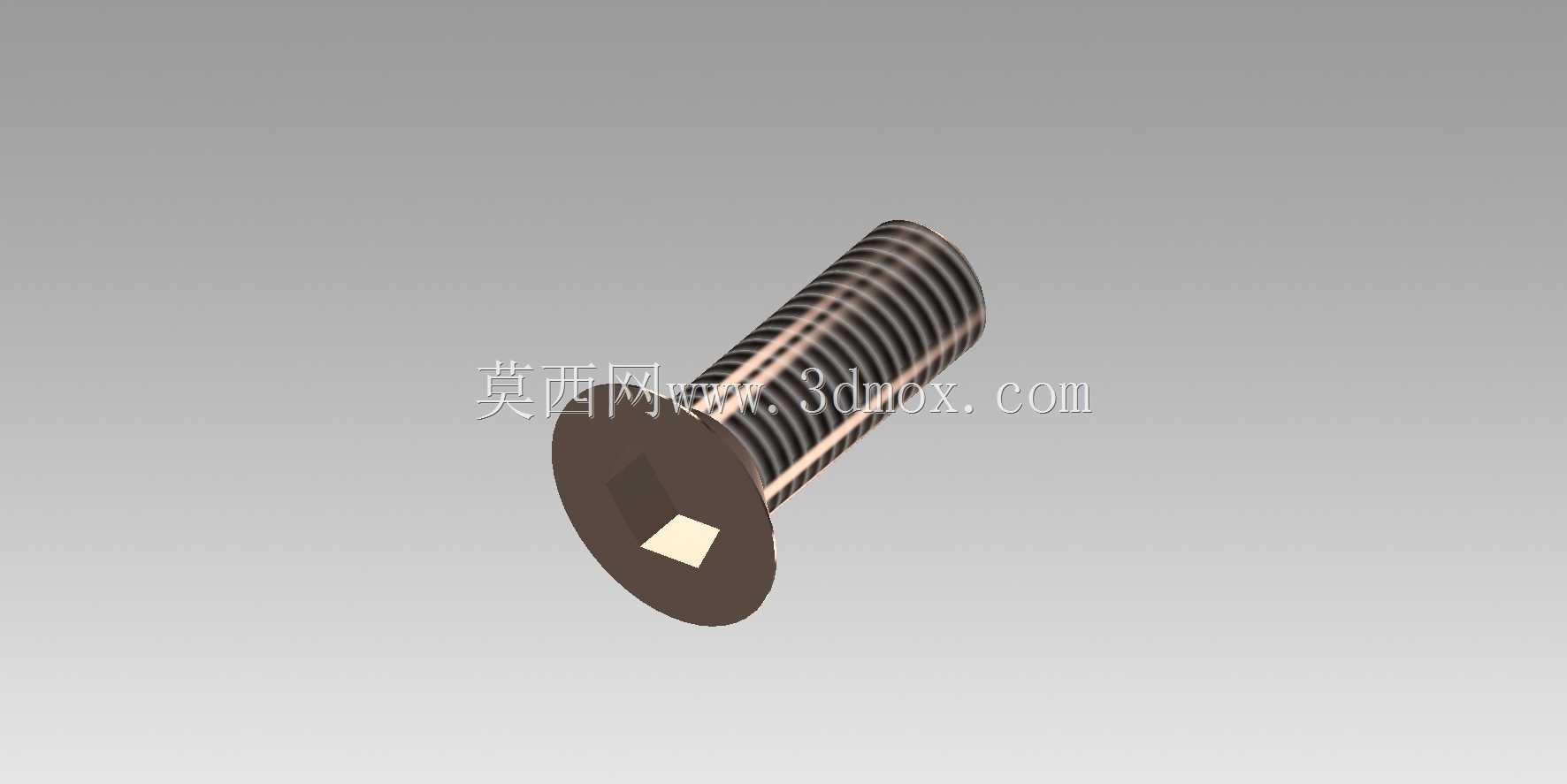

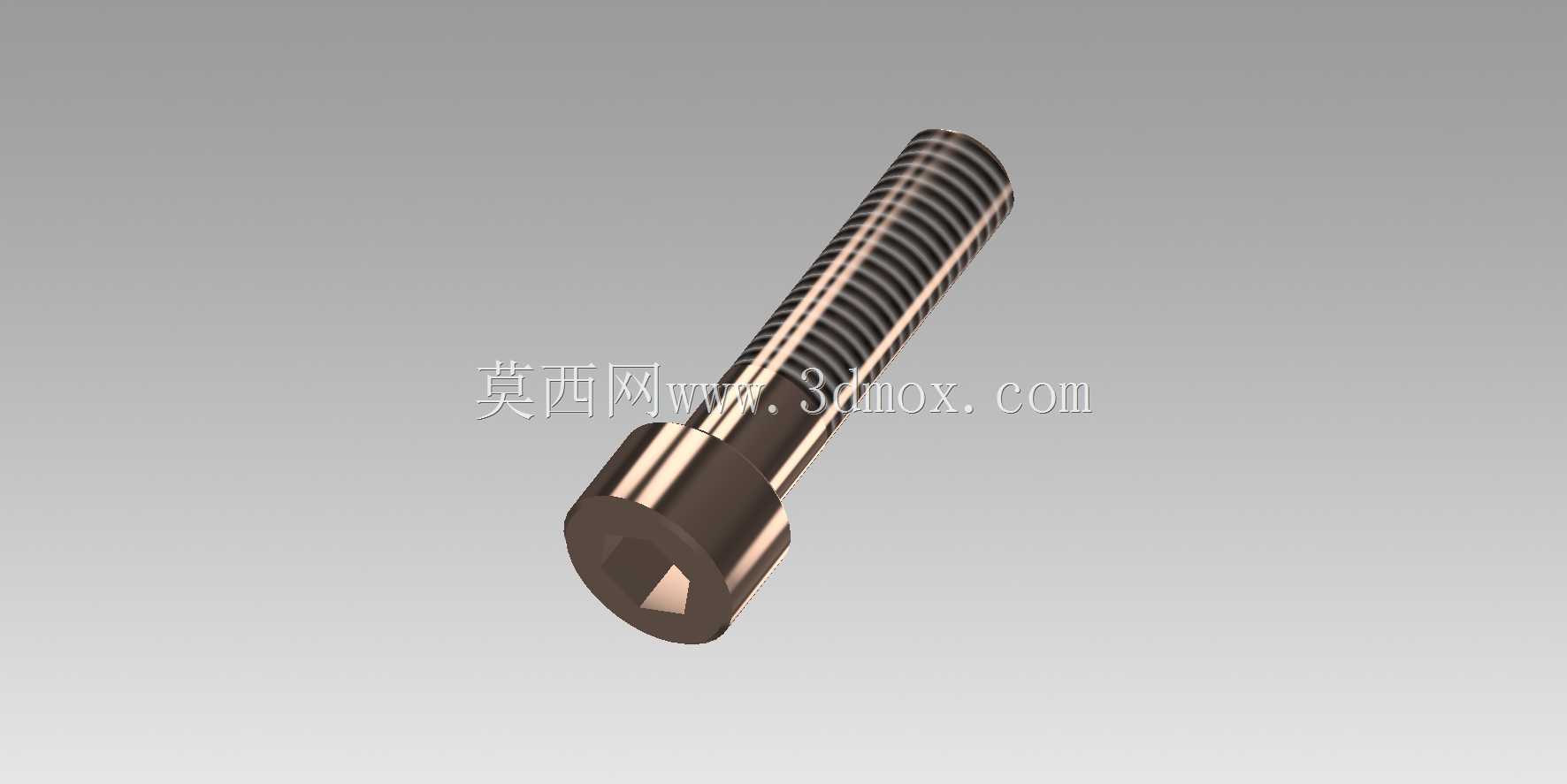

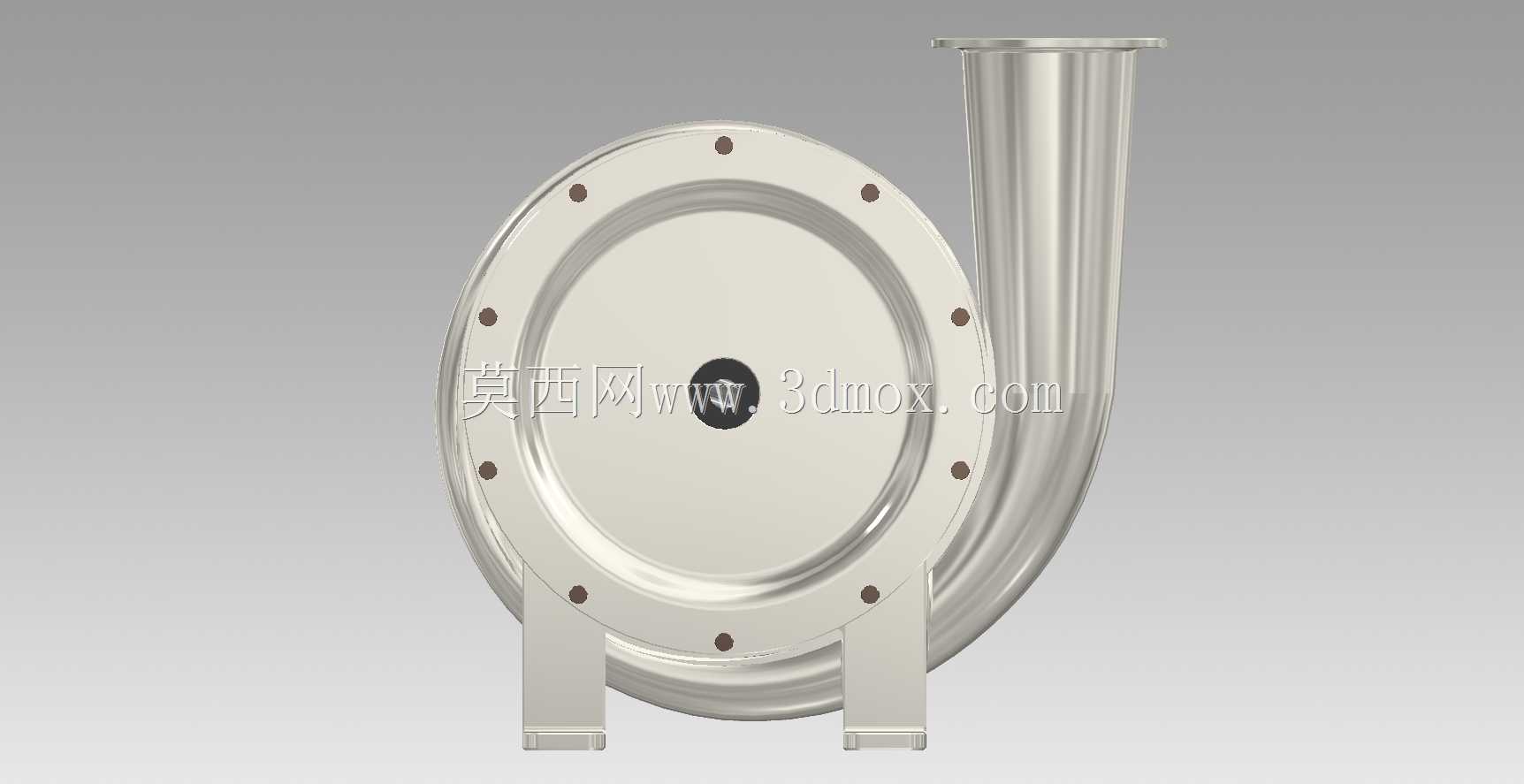

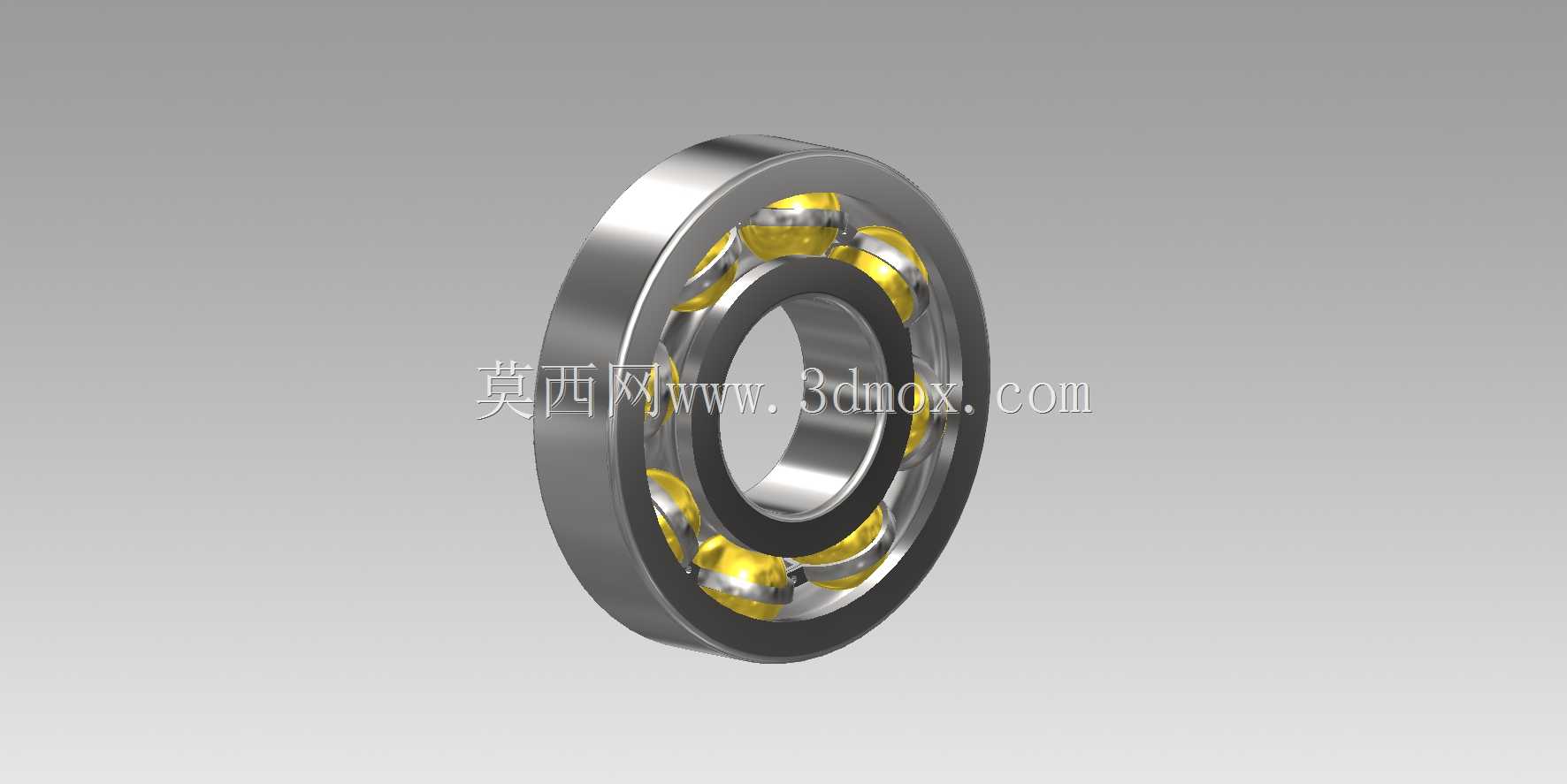

　　同时蜗壳壁厚经过强度校核，能够承受常规工艺工况下的管路压力波动，避免长期运行出现壳体变形问题。设计过程中重点考虑了日常维护的便捷性，泵体与轴承座的连接采用快拆式结构，不需要完全拆除进出口管路即可完成机械密封的更换，能够大幅缩短设备停机维护的时间。进出口的快装接口尺寸符合通用卫生级管路标准，能够直接和同规格的卫生级管道、阀门配套使用，不需要单独定制转换接头。泵体的支撑结构采用对称布置的两支脚设计，重心落在两支脚的中心连线上，运行时的稳定性更好，即使在大流量工况下也不会出现明显的晃动。叶轮与泵轴的连接采用防转销加锁紧螺母的结构，能够避免泵组启停过程中叶轮出现松动，同时锁紧螺母采用圆弧外包设计，不会在介质侧形成凸起的滞留区域。

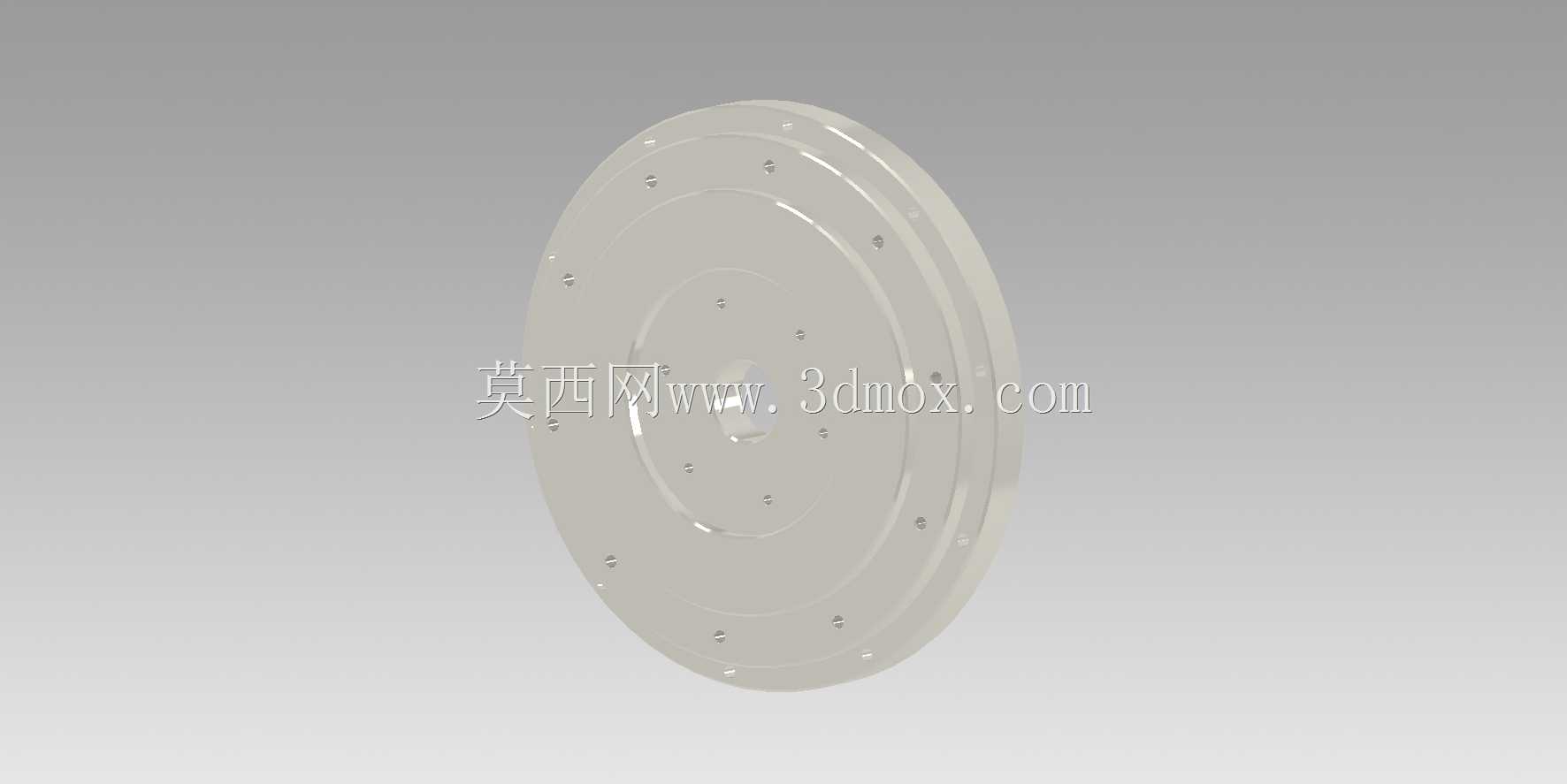

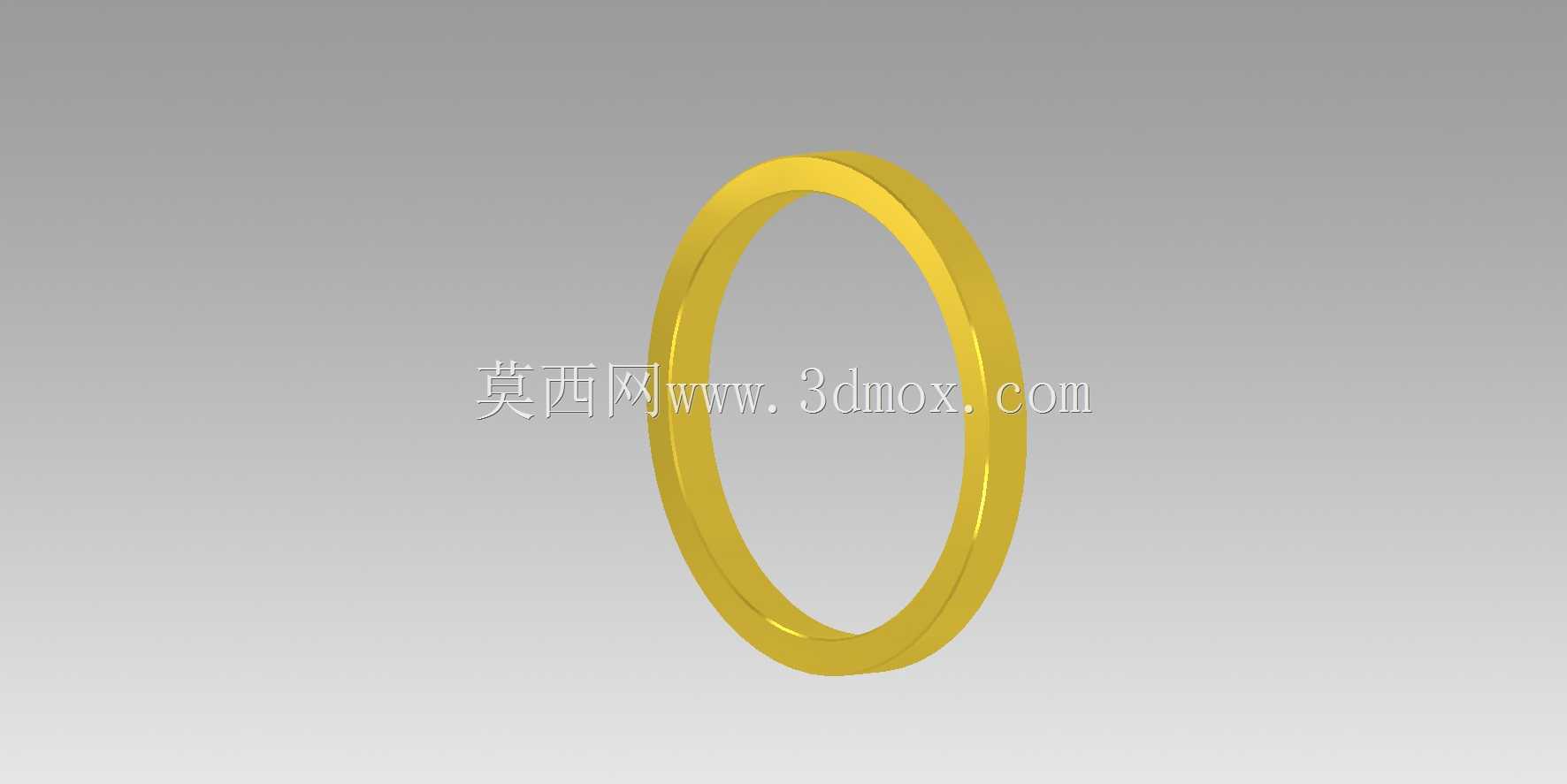

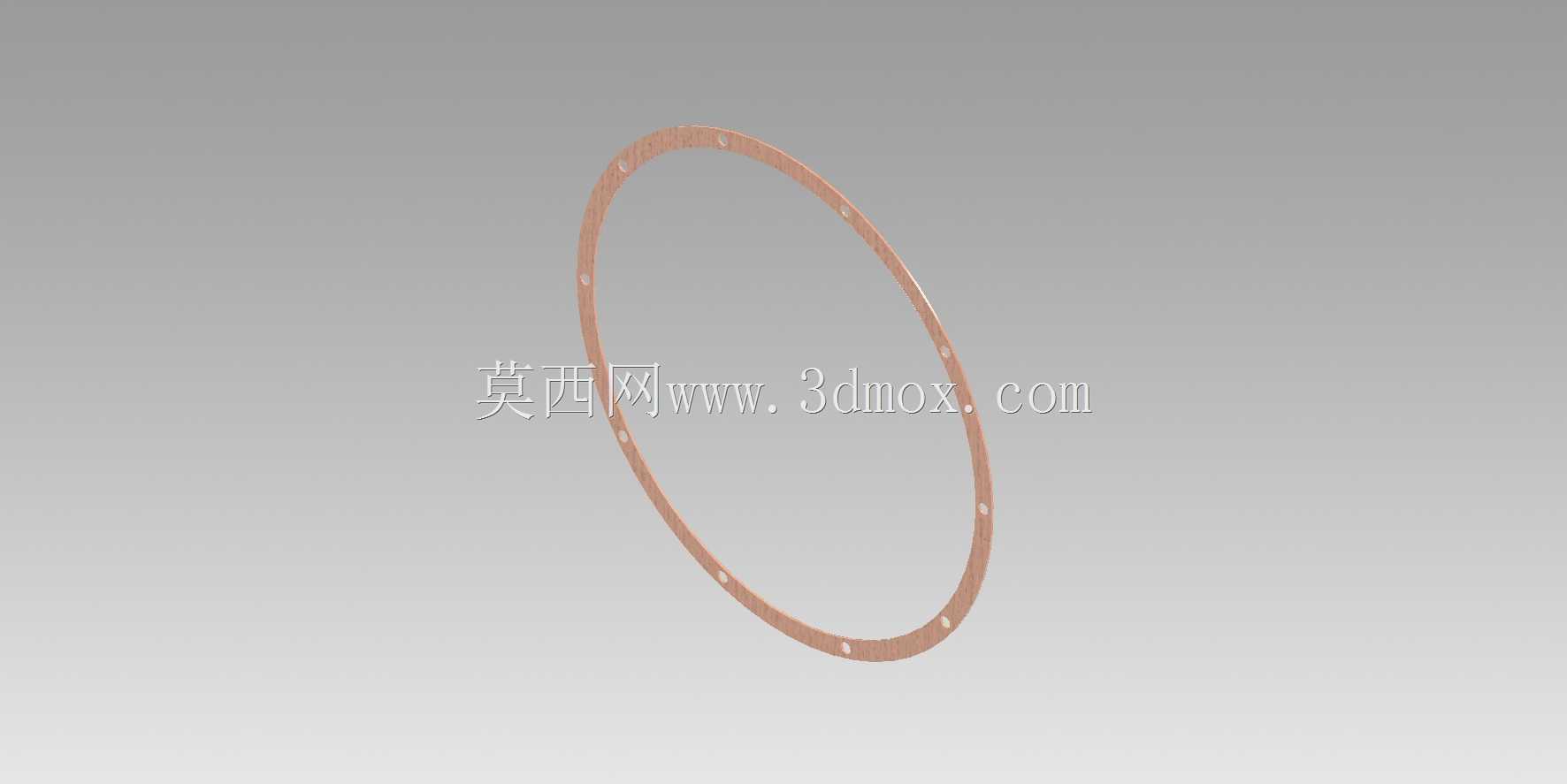

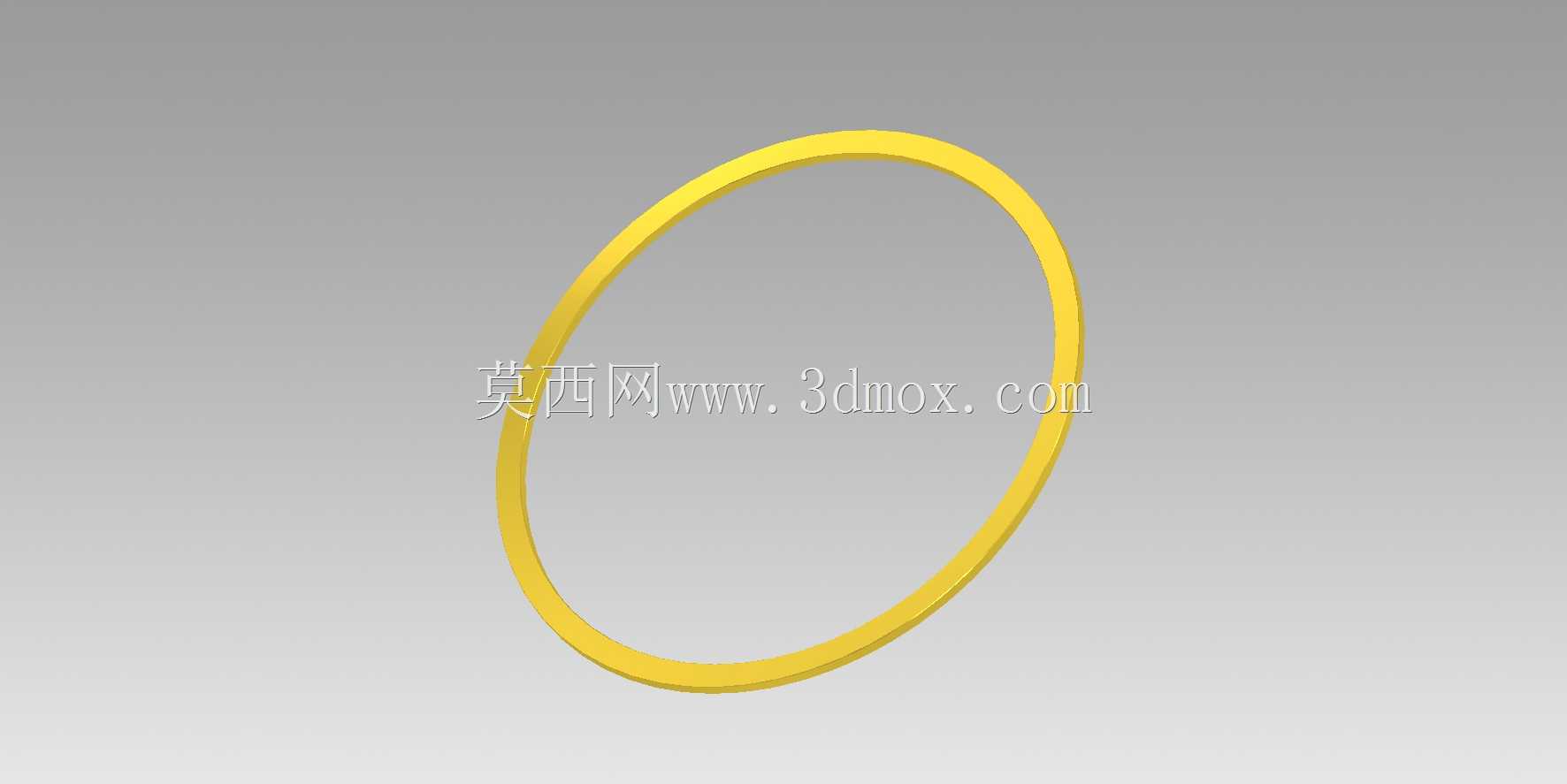

　　过流表面的粗糙度控制在Ra0.8以下，能够减少介质在壁面的附着，清洗时更容易冲净残留的物料。在结构细节上，泵壳的密封面采用平面加O型圈的密封结构，密封槽的尺寸公差经过严格控制，装配后O型圈的压缩量保持在合理范围，既能够保证密封可靠性，又不会因为压缩量过大导致O型圈过早老化失效。
