旋转活塞式压缩设备结构三维设计

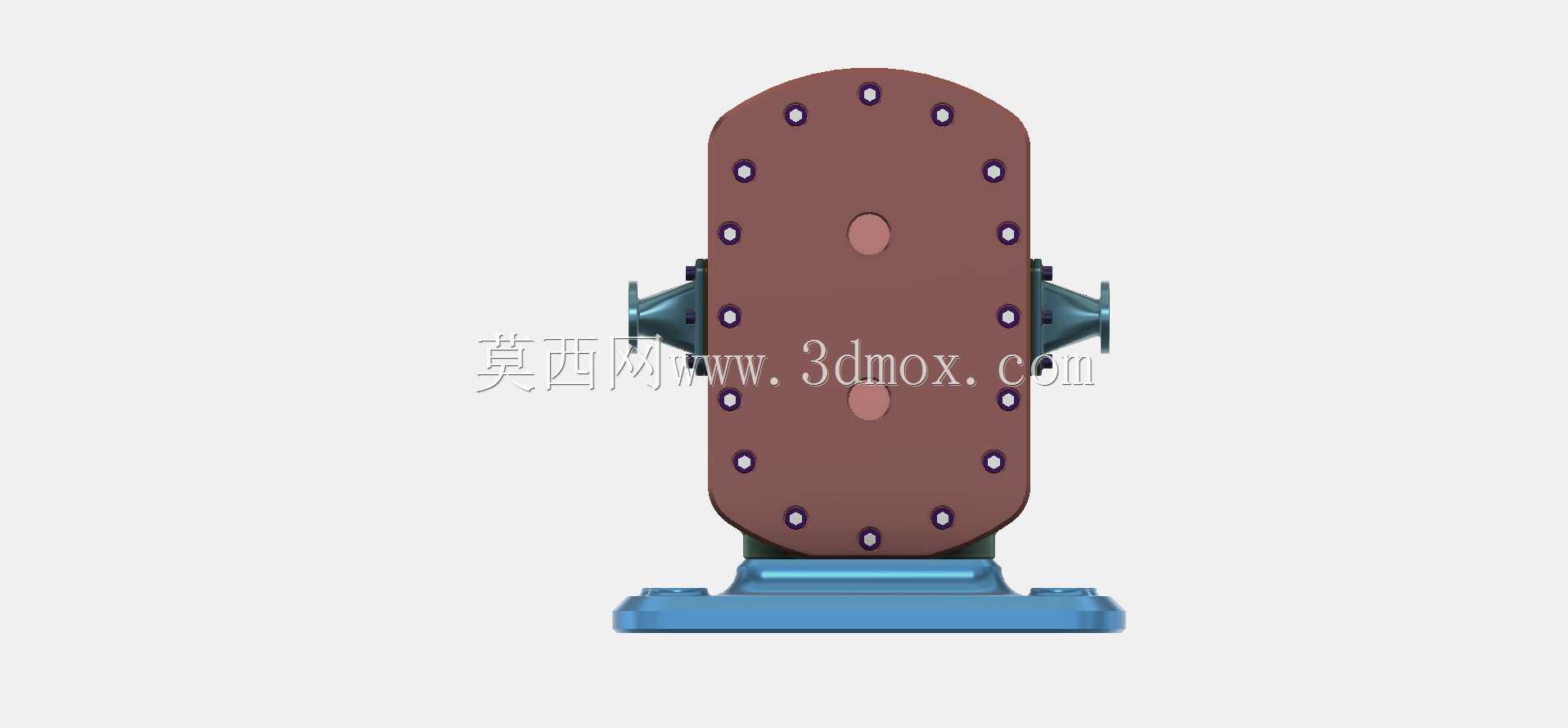

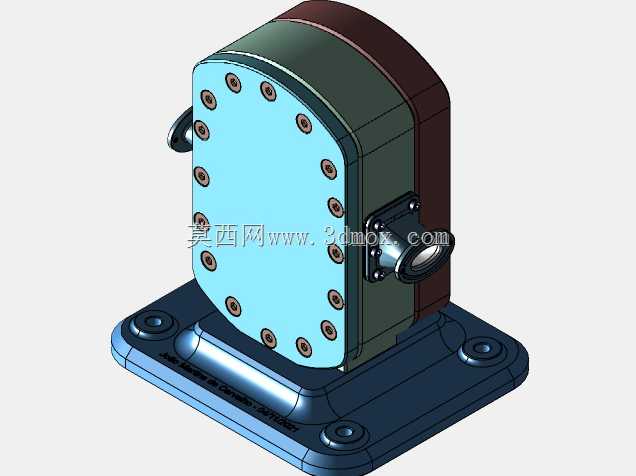

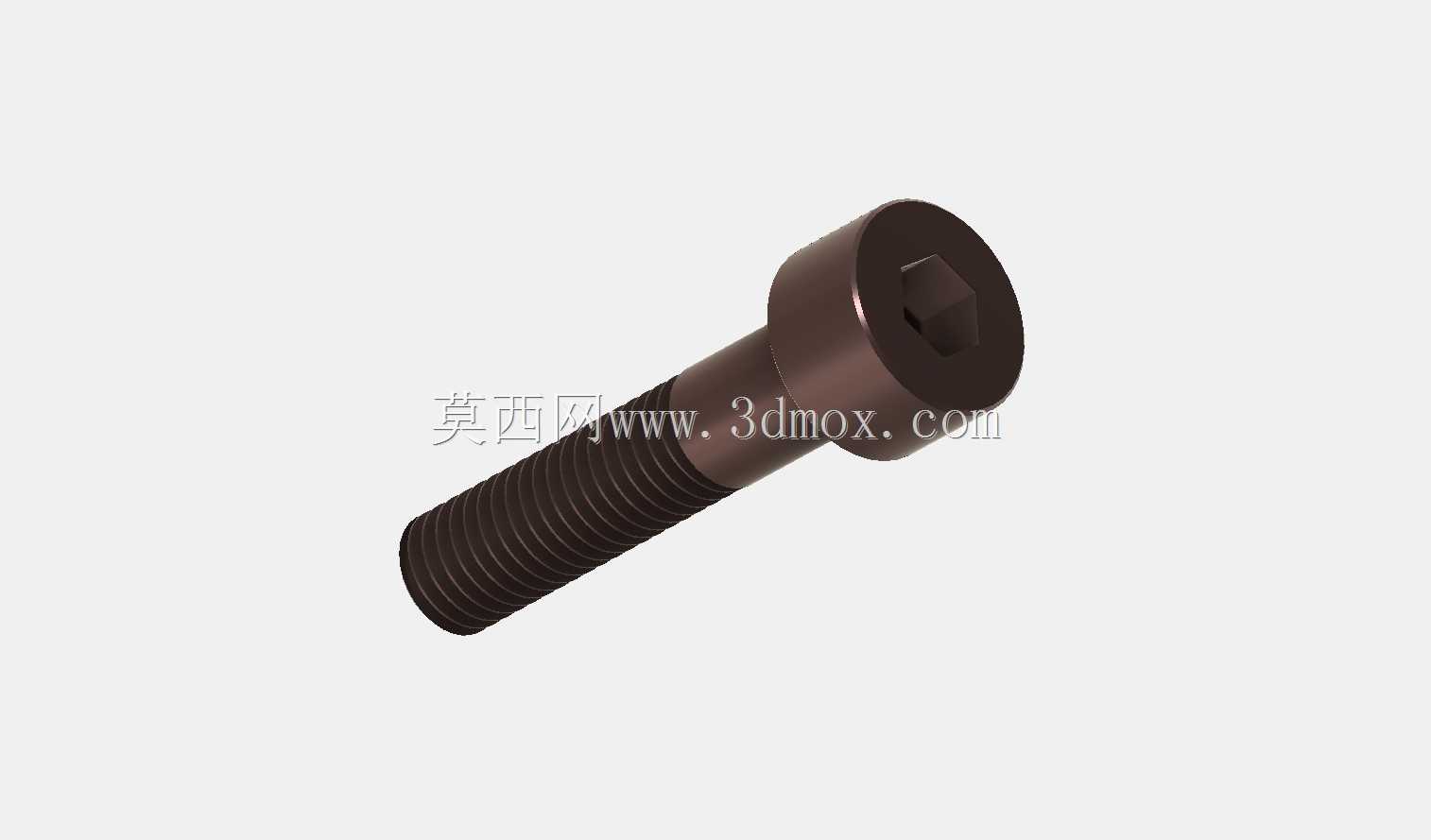

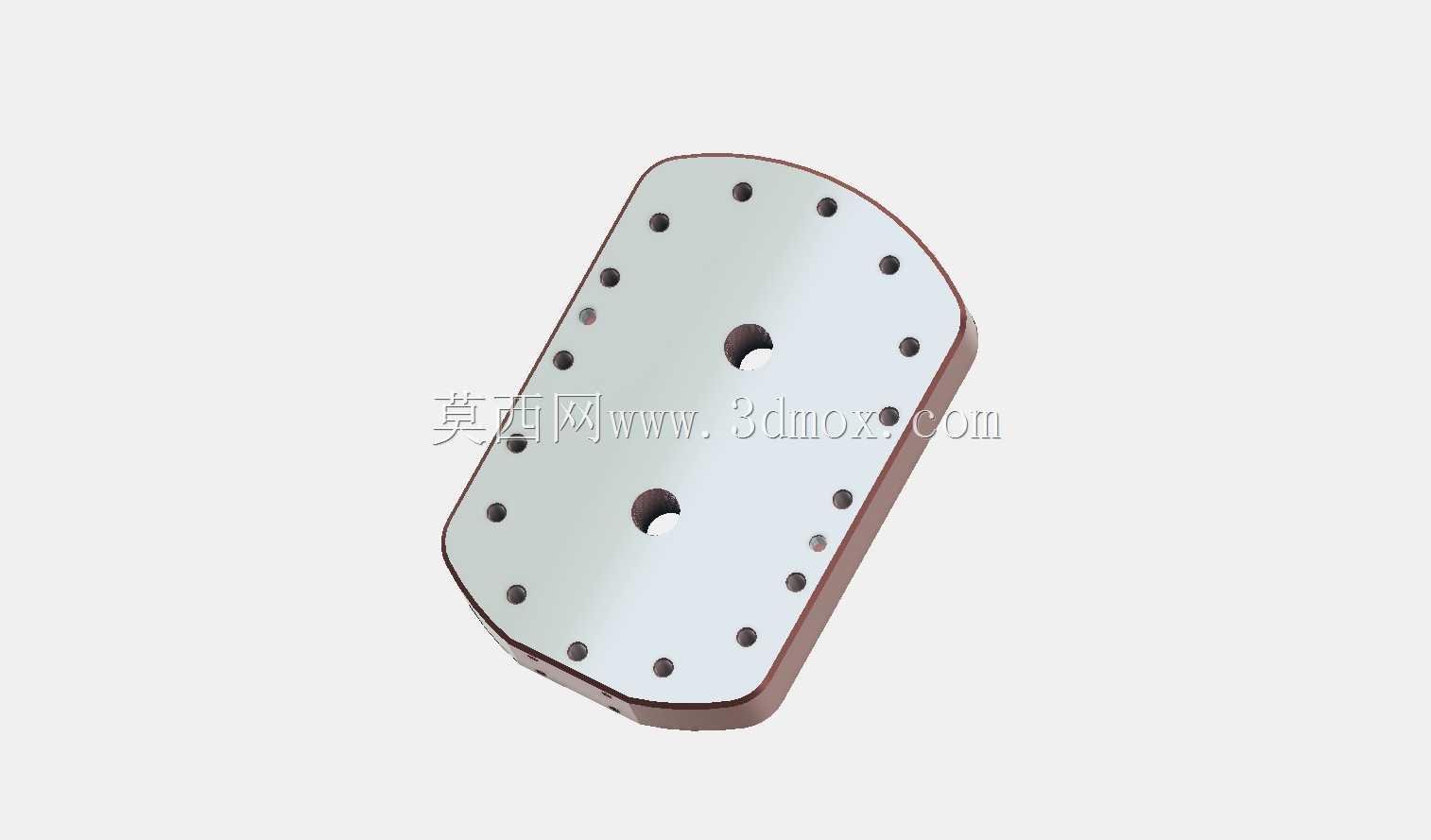

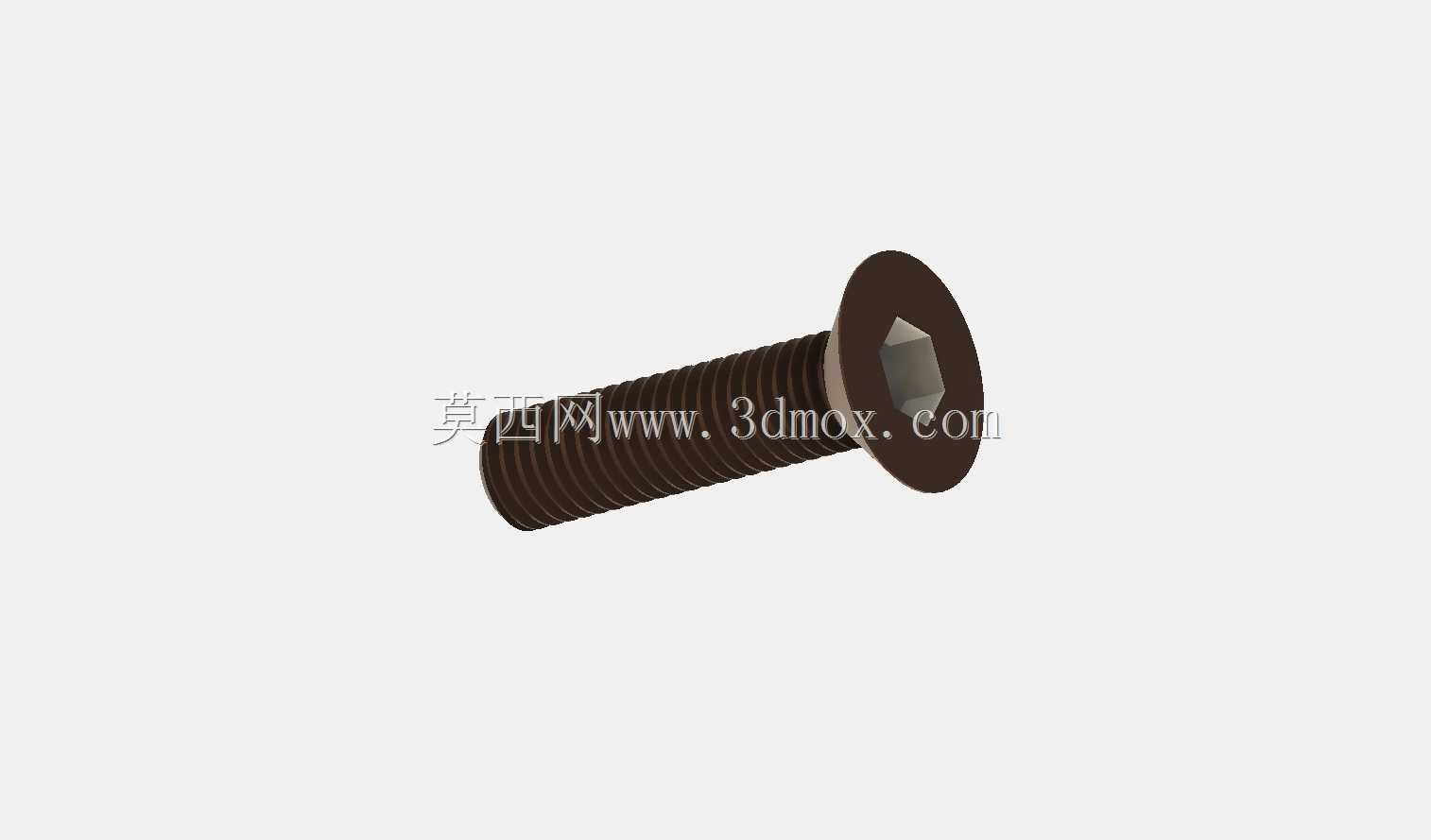

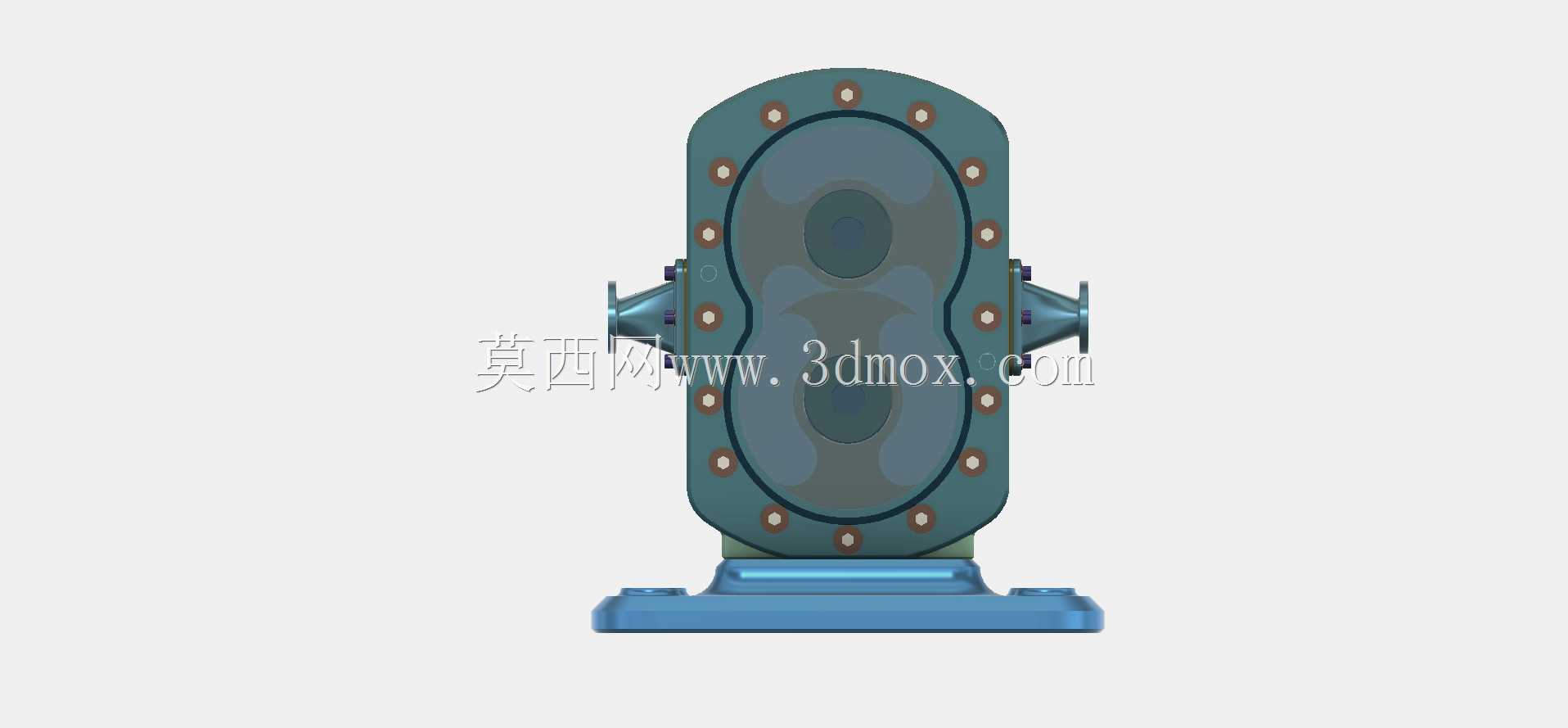

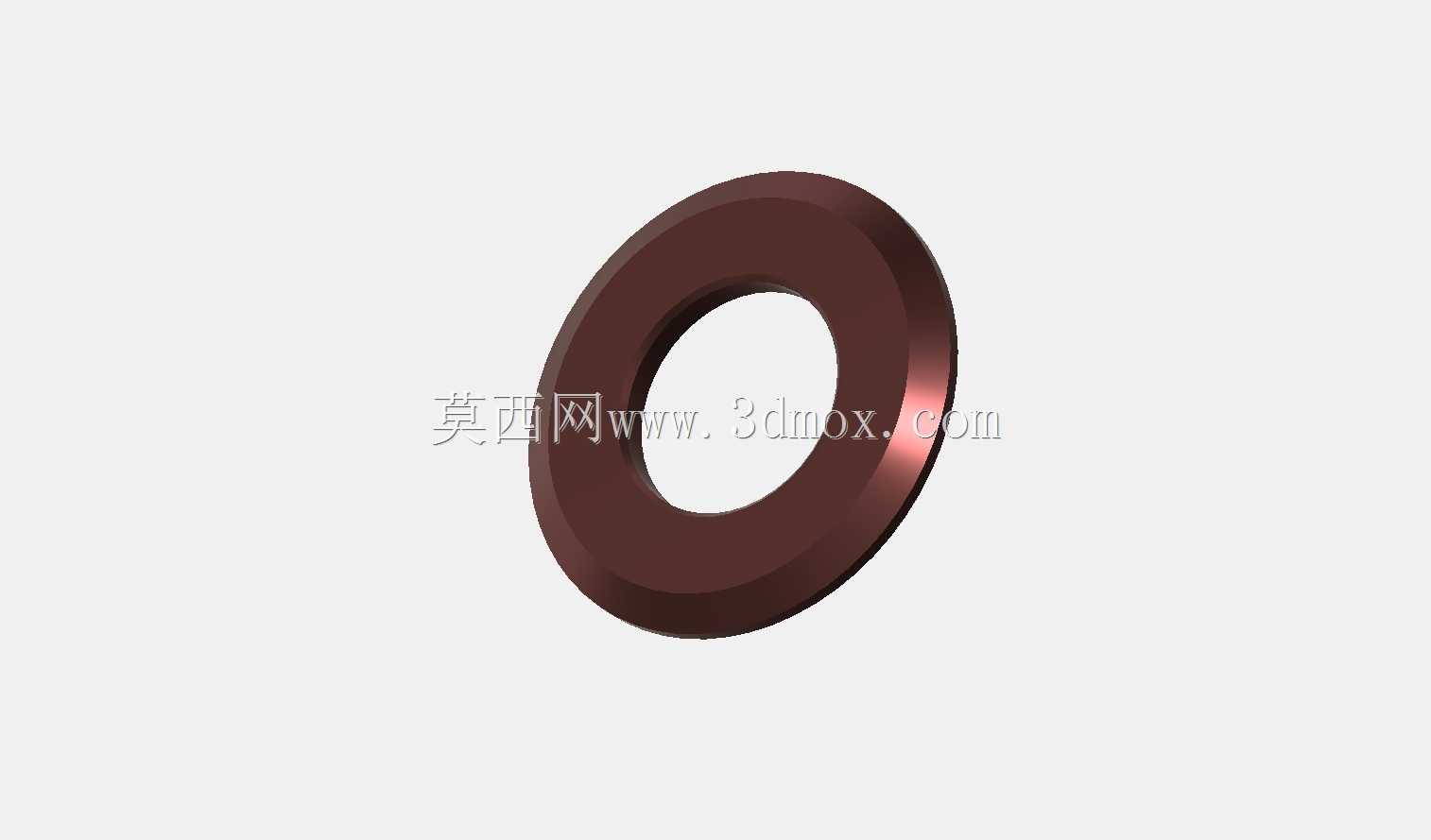

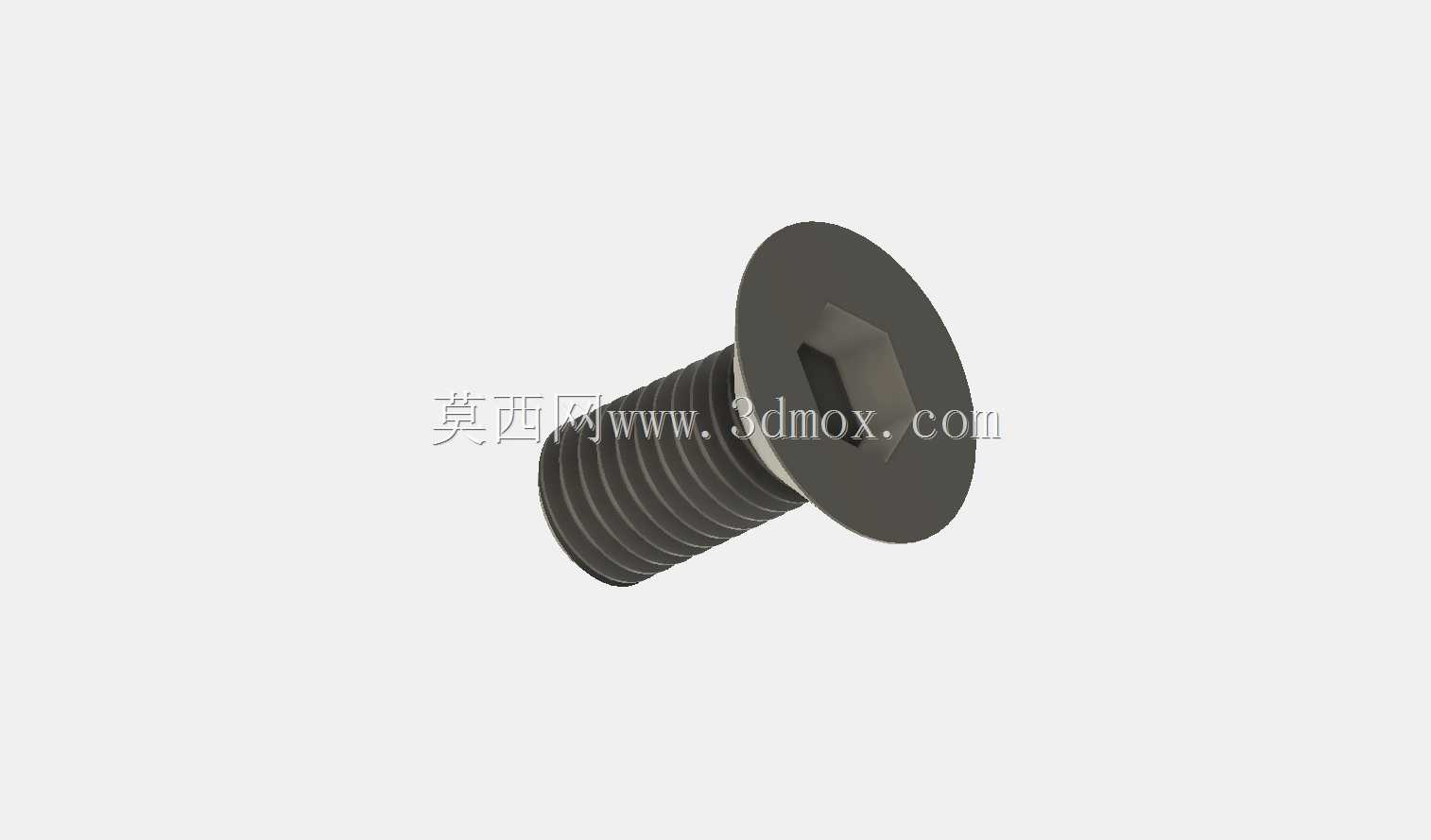

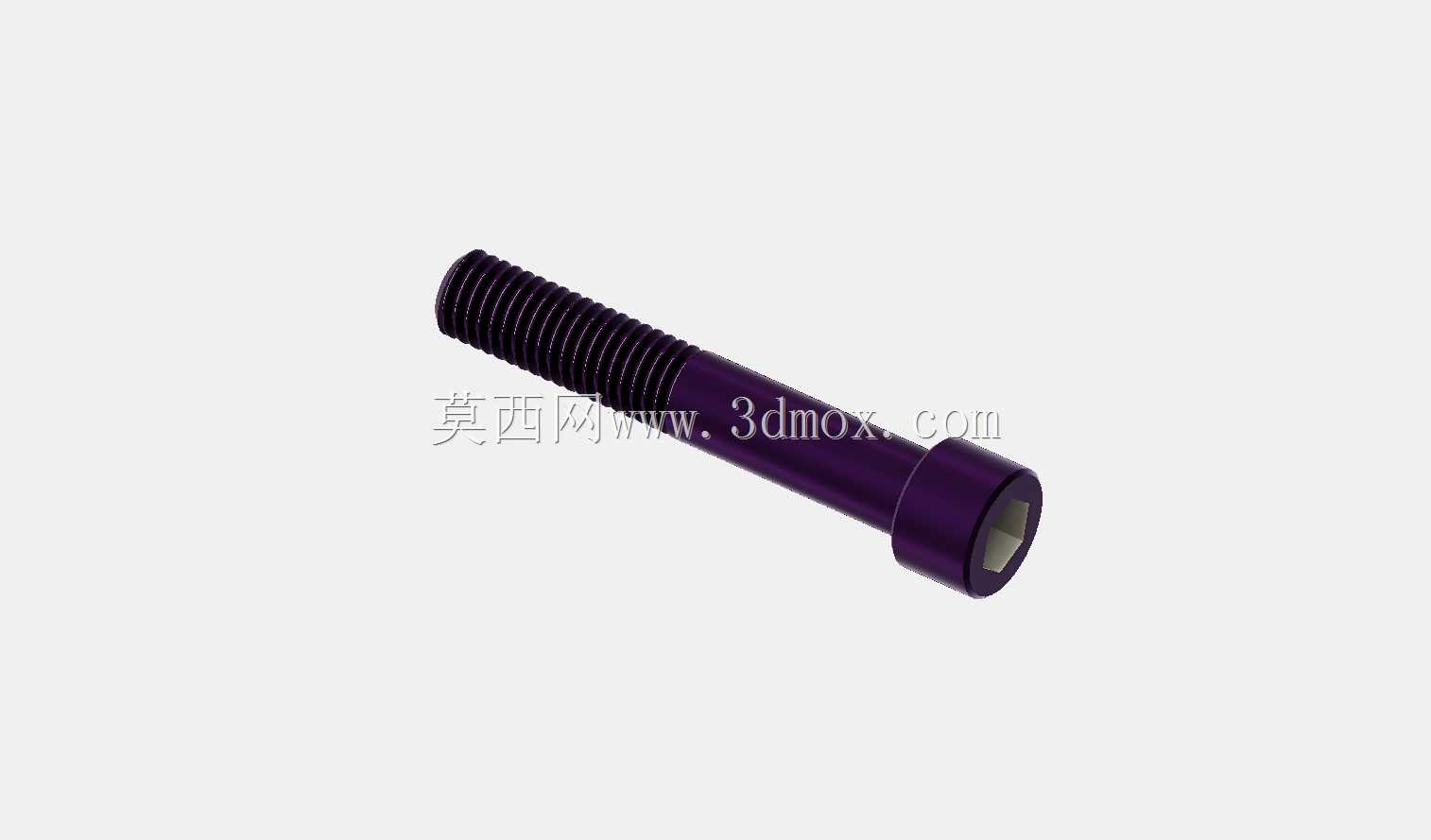

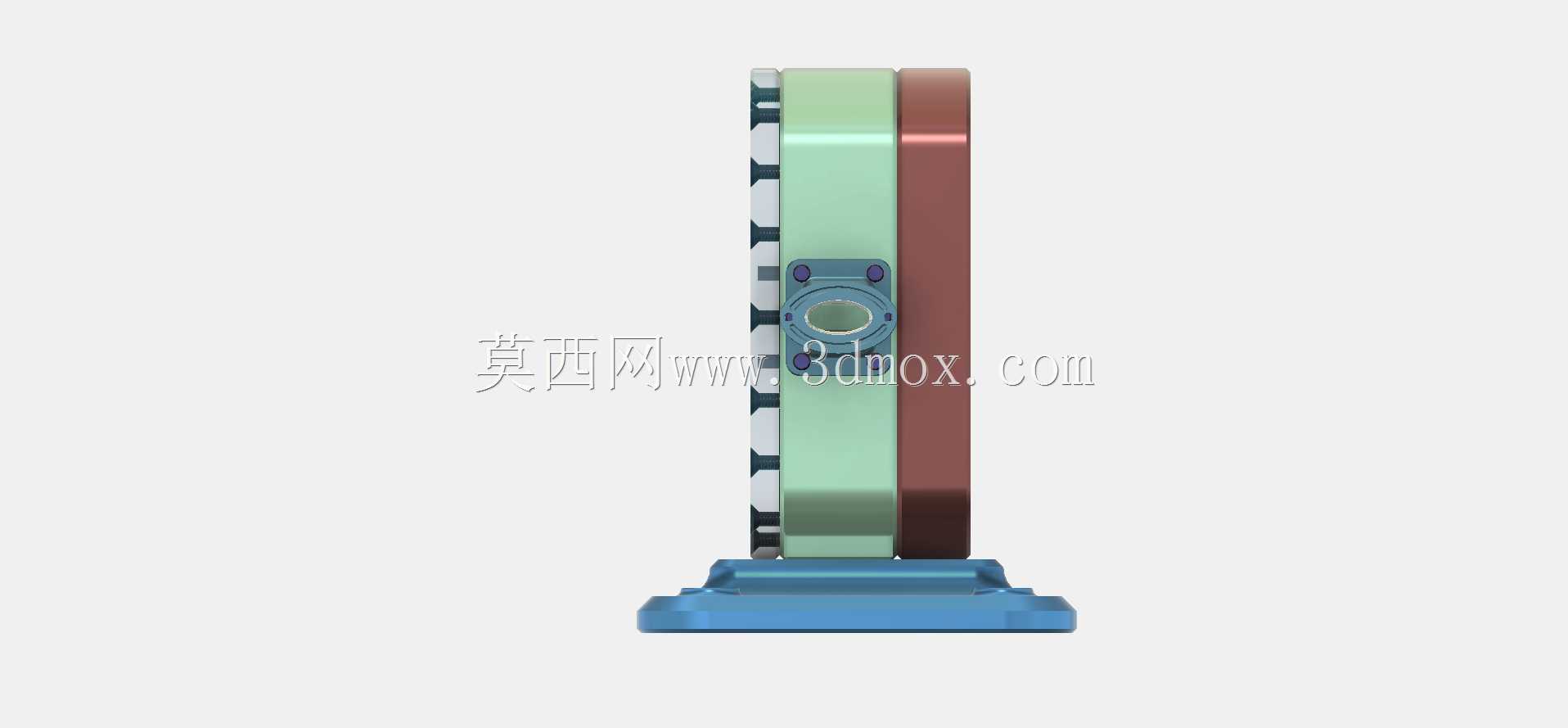

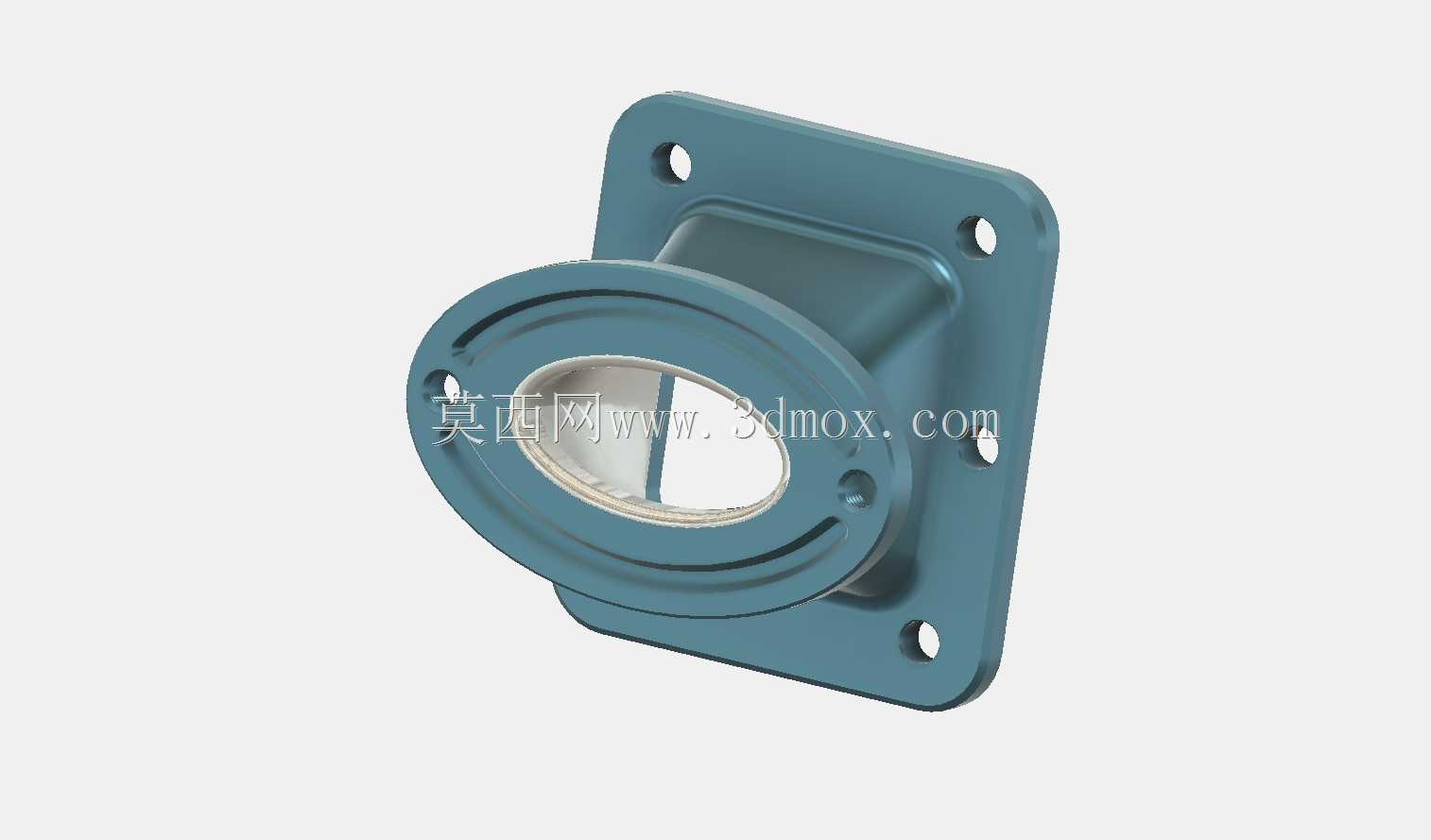

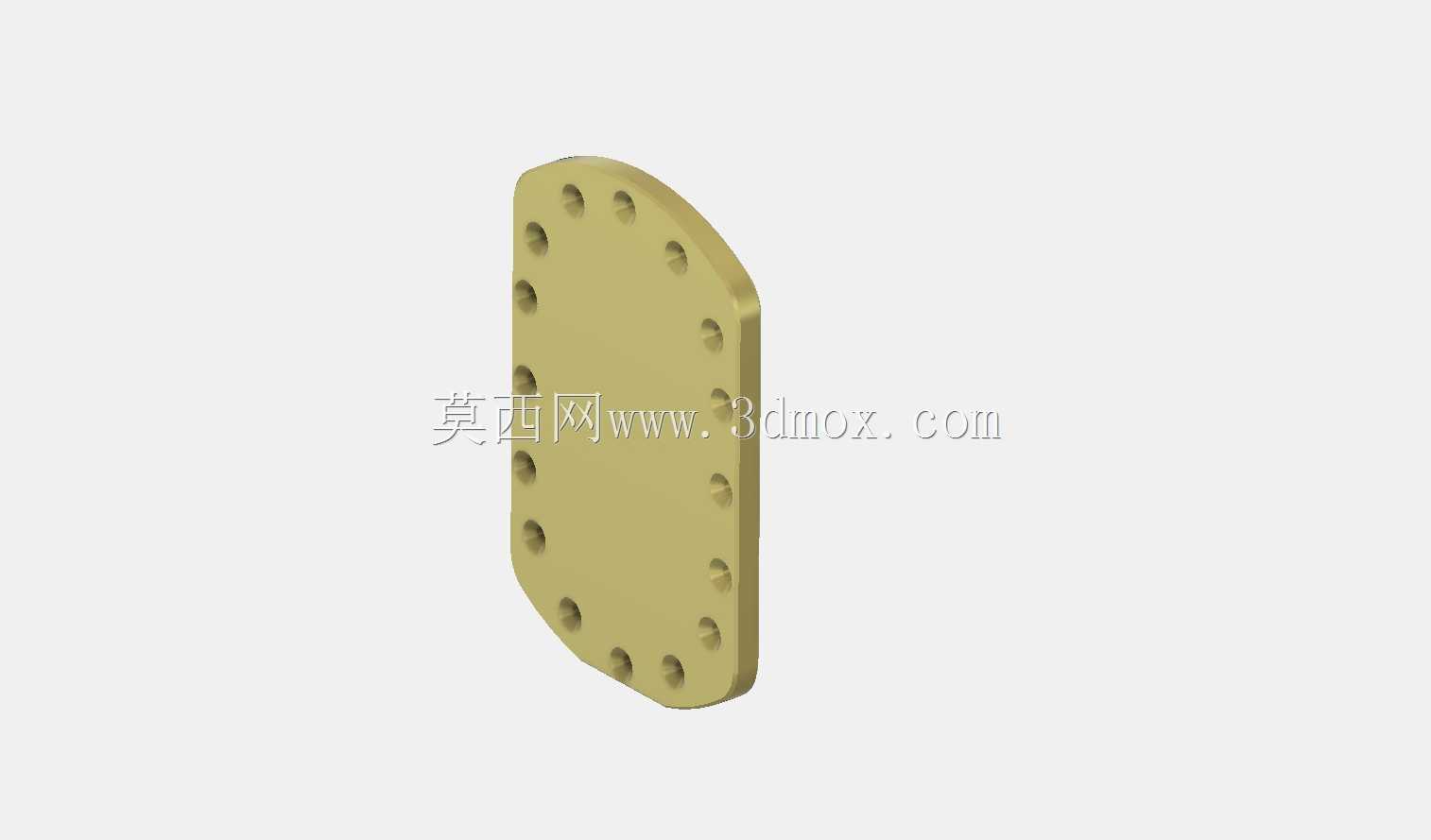

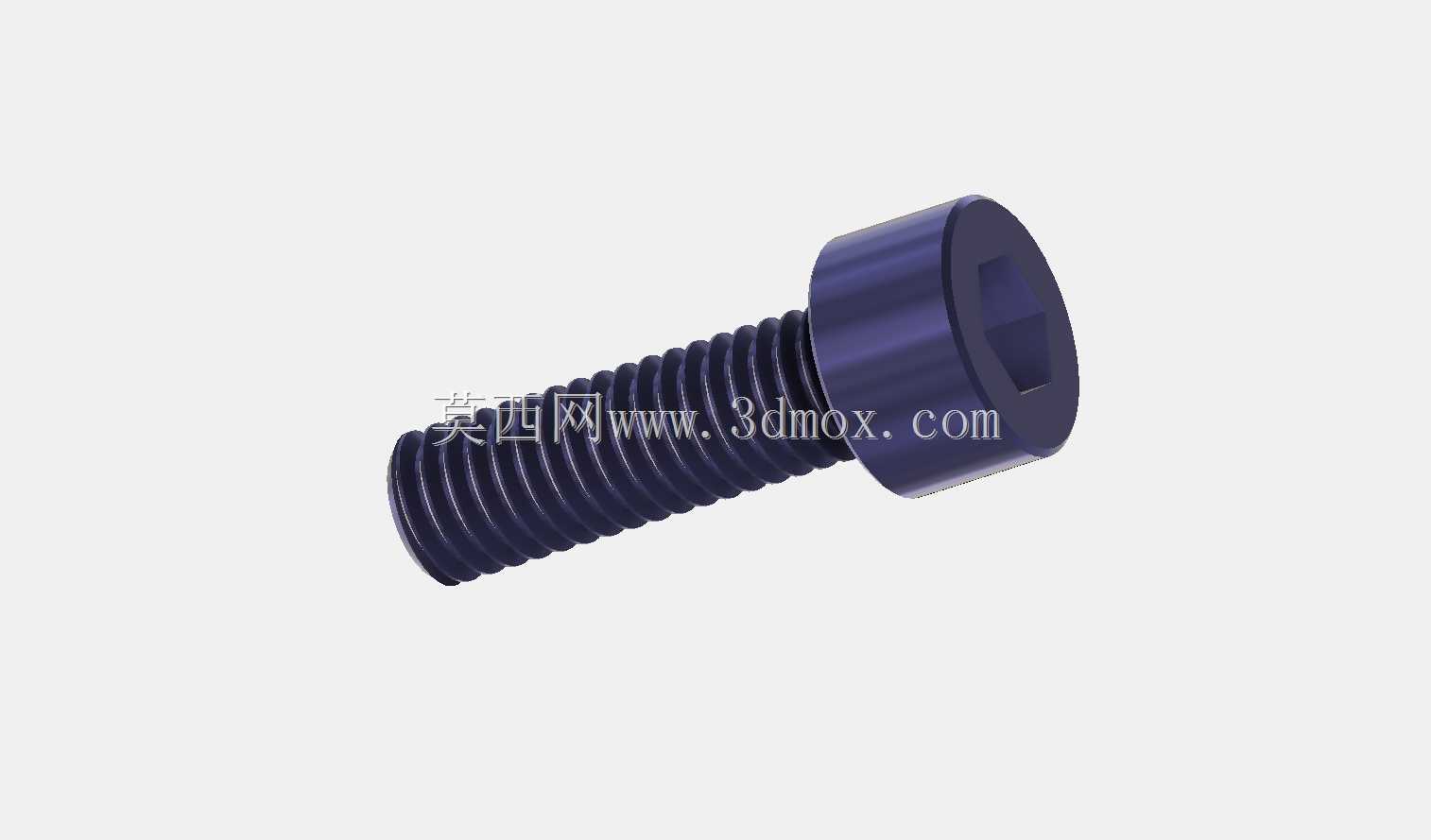

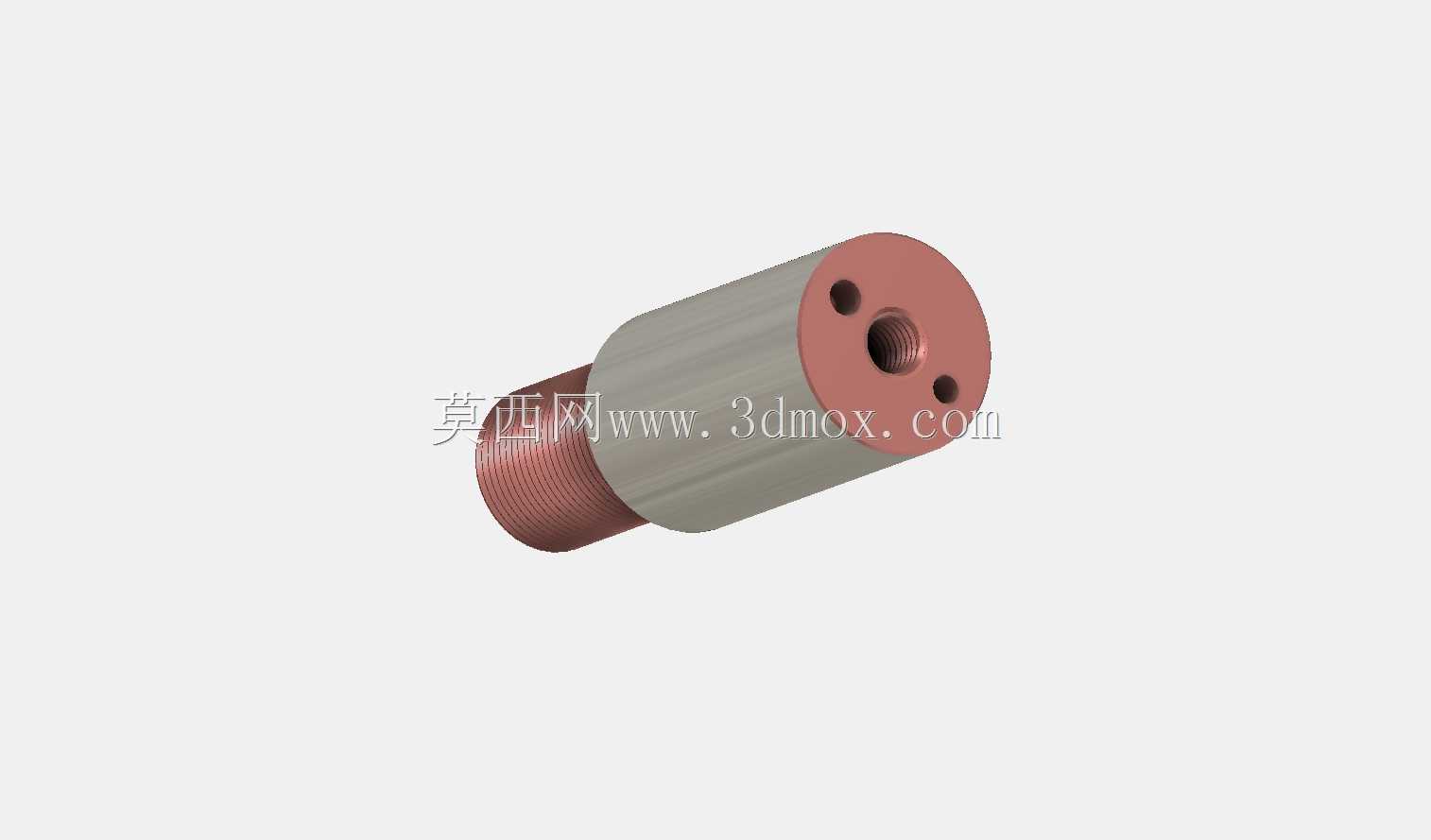

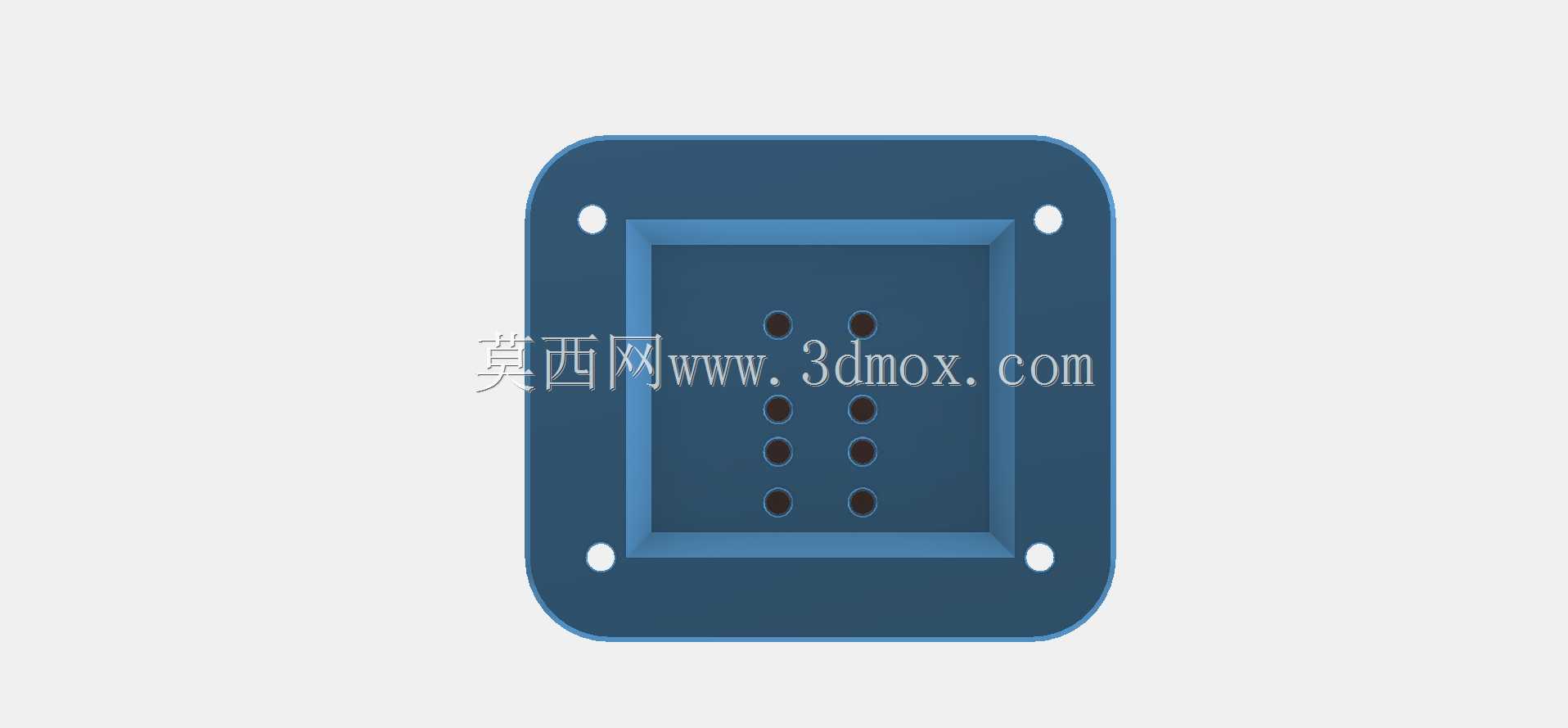

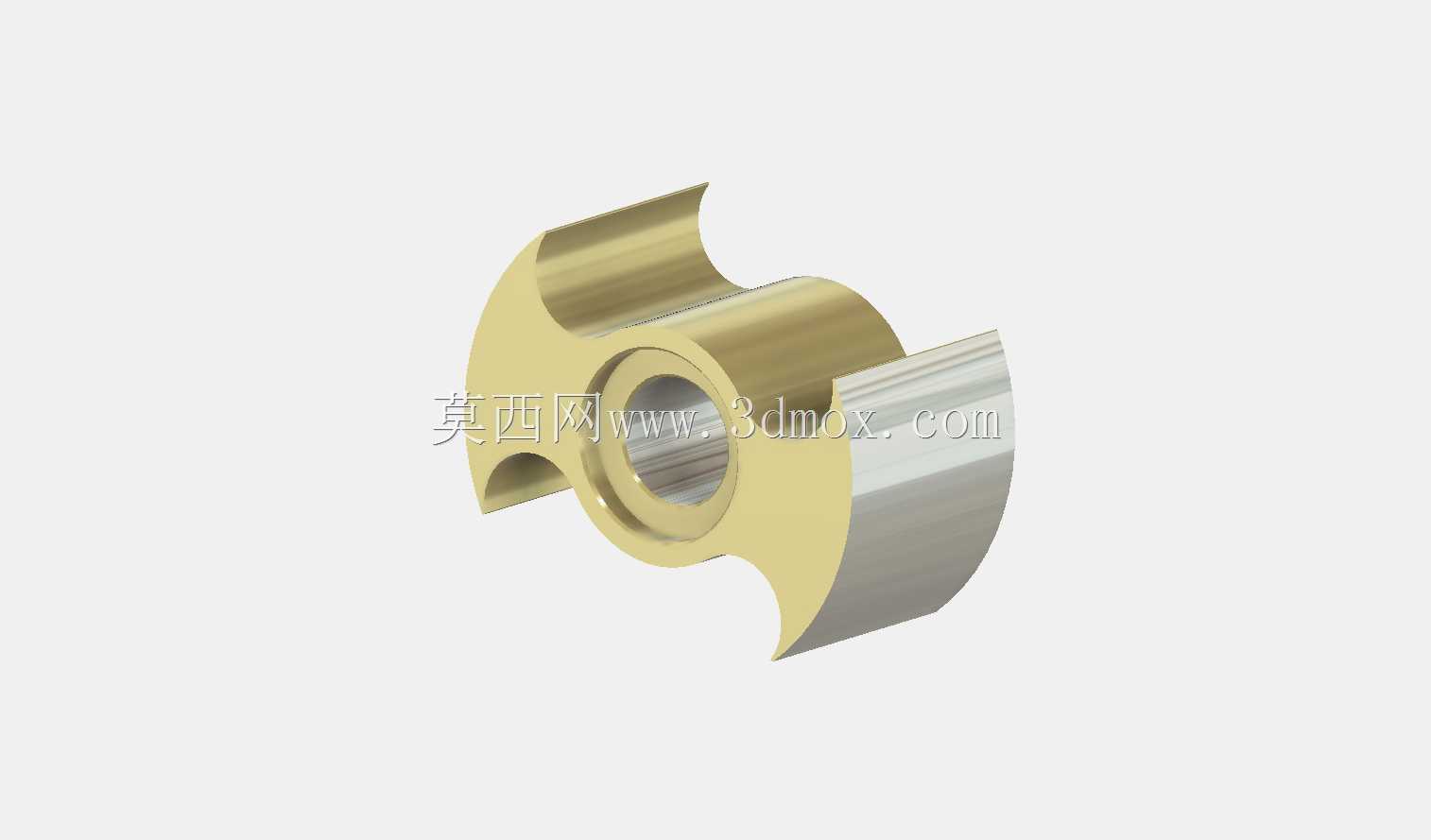

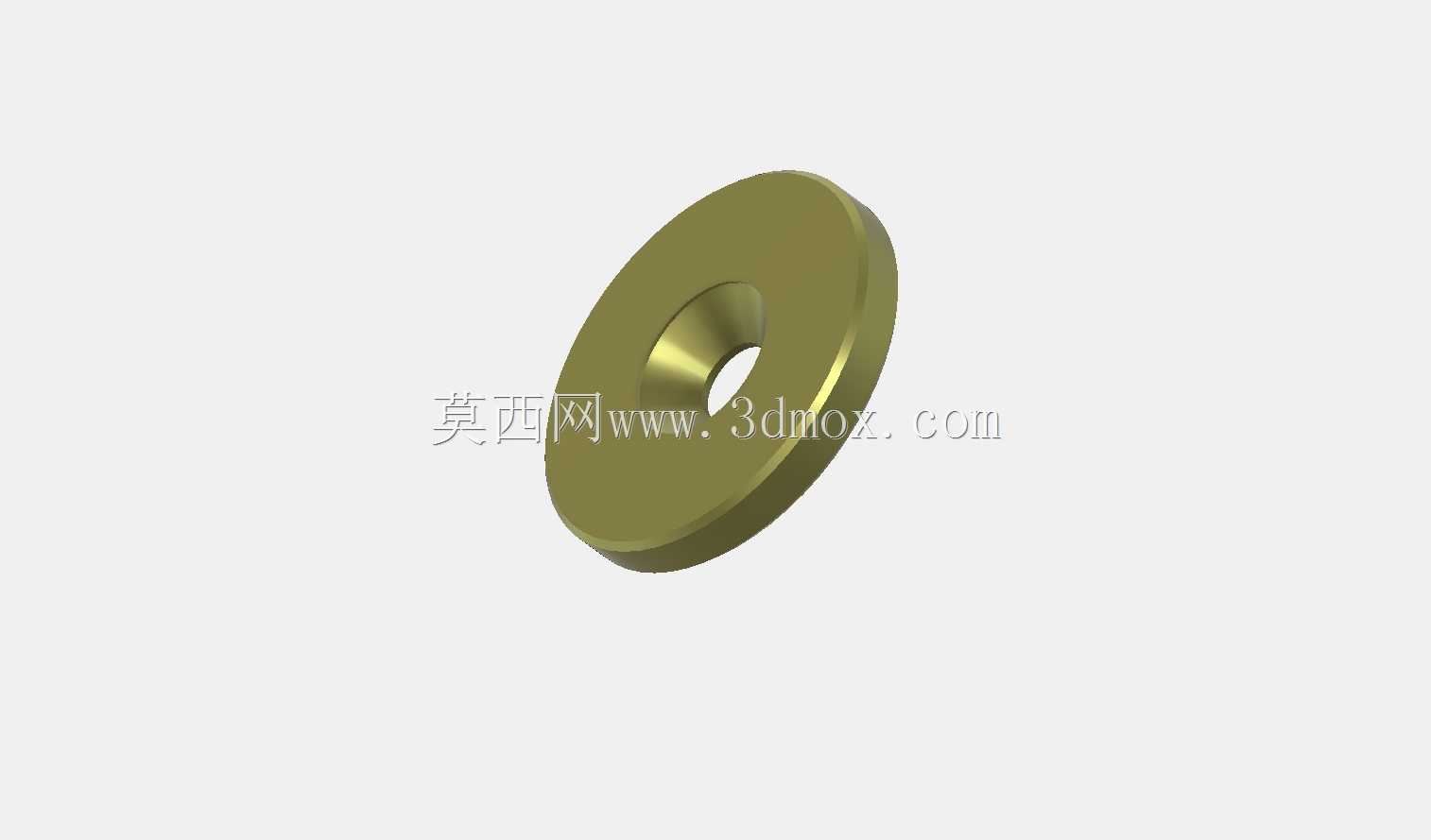

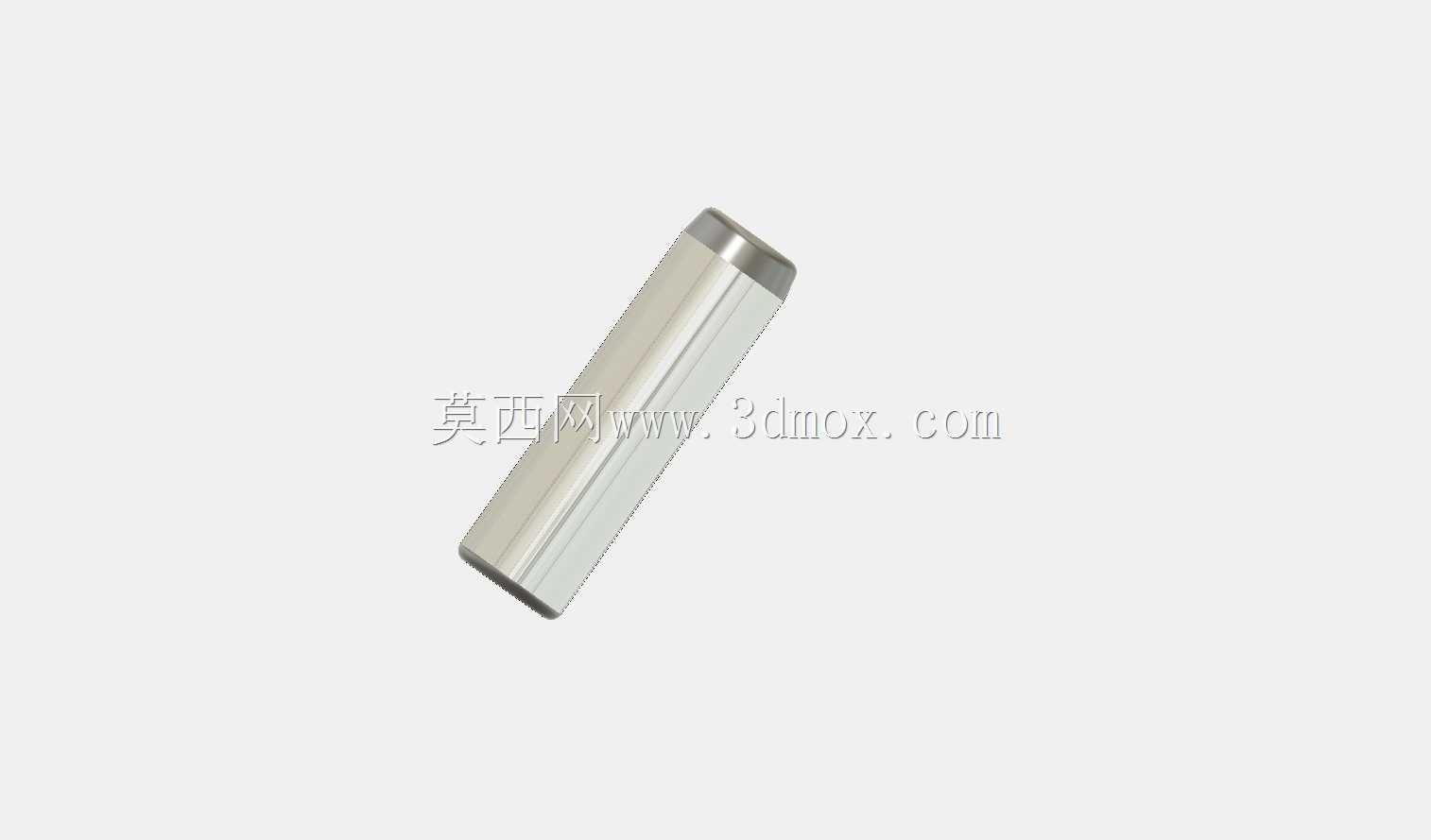

　　在中小流量高压供气场景里，旋转活塞压缩机的应用覆盖了工业气动供能、特种气体增压、制冷系统冷媒压缩等多个工程领域，和传统往复活塞结构相比，它依靠转子与活塞的同步回转完成吸气、压缩、排气的全周期动作，没有往复运动件的惯性冲击，运行平稳性更优，同功率下的整机体积也更紧凑。从结构设计逻辑来看，这款模型还原了立式双缸腔的壳体布局，外部的长圆形端盖通过周向均布的螺栓实现静密封，端盖与缸体的配合面预留了密封垫片的安装槽位，建模时特意还原了螺栓孔的沉台结构，避免实际装配时螺栓头突出端盖平面，影响外部管线的布置。两侧伸出的接口为进排气通道，接口端面做了法兰连接结构，法兰上的密封水线、螺栓孔位都按照通用管路连接标准做了匹配，

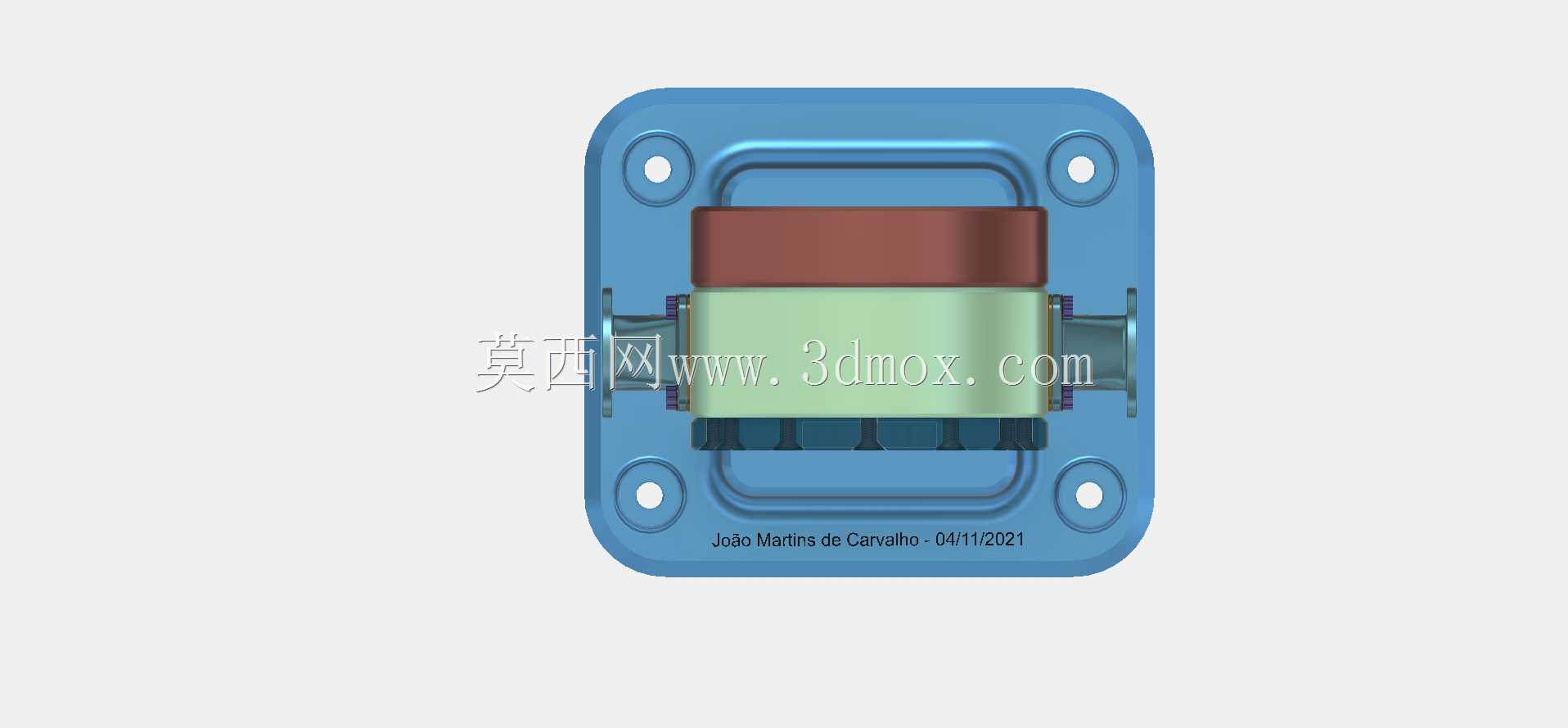

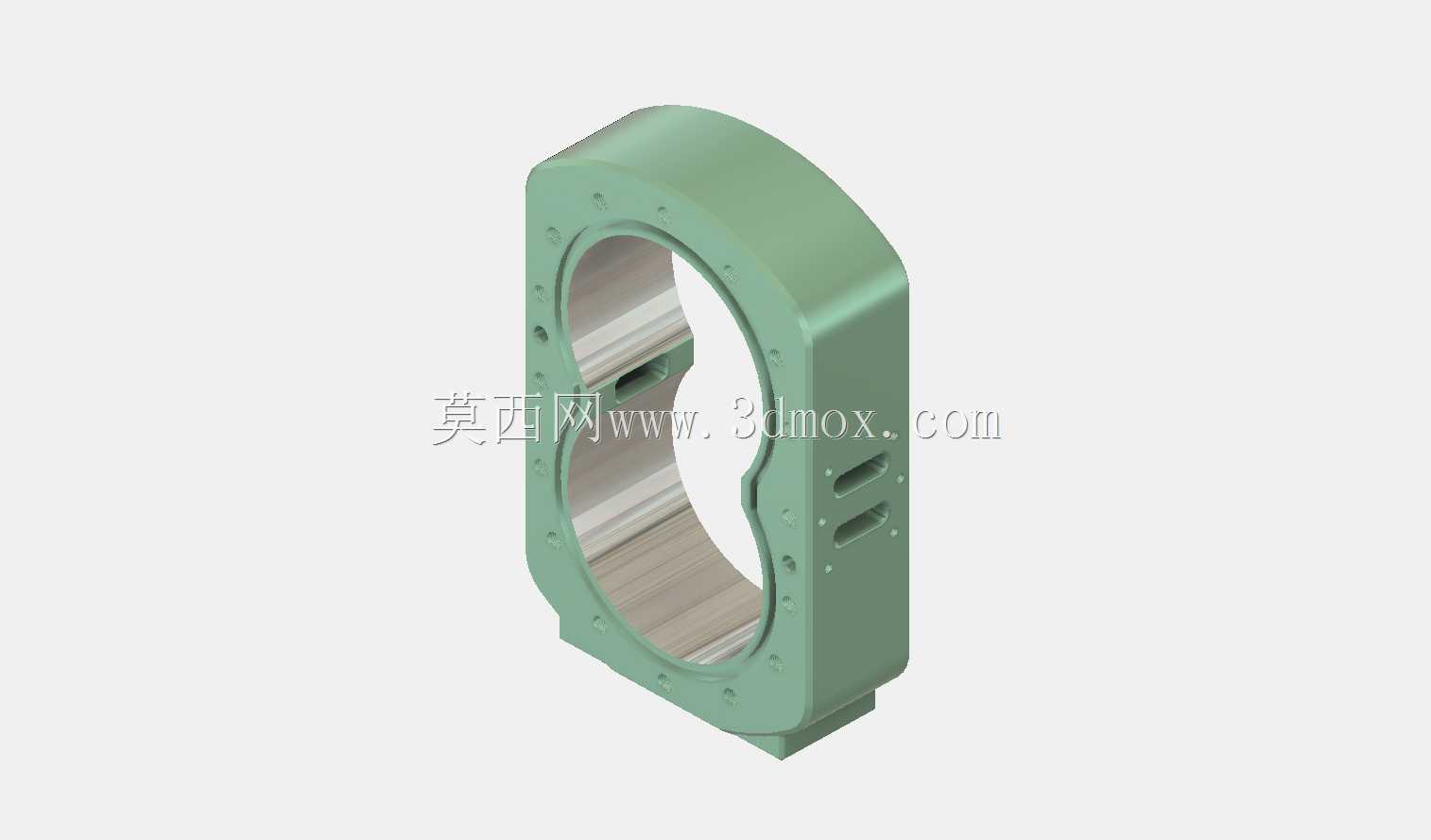

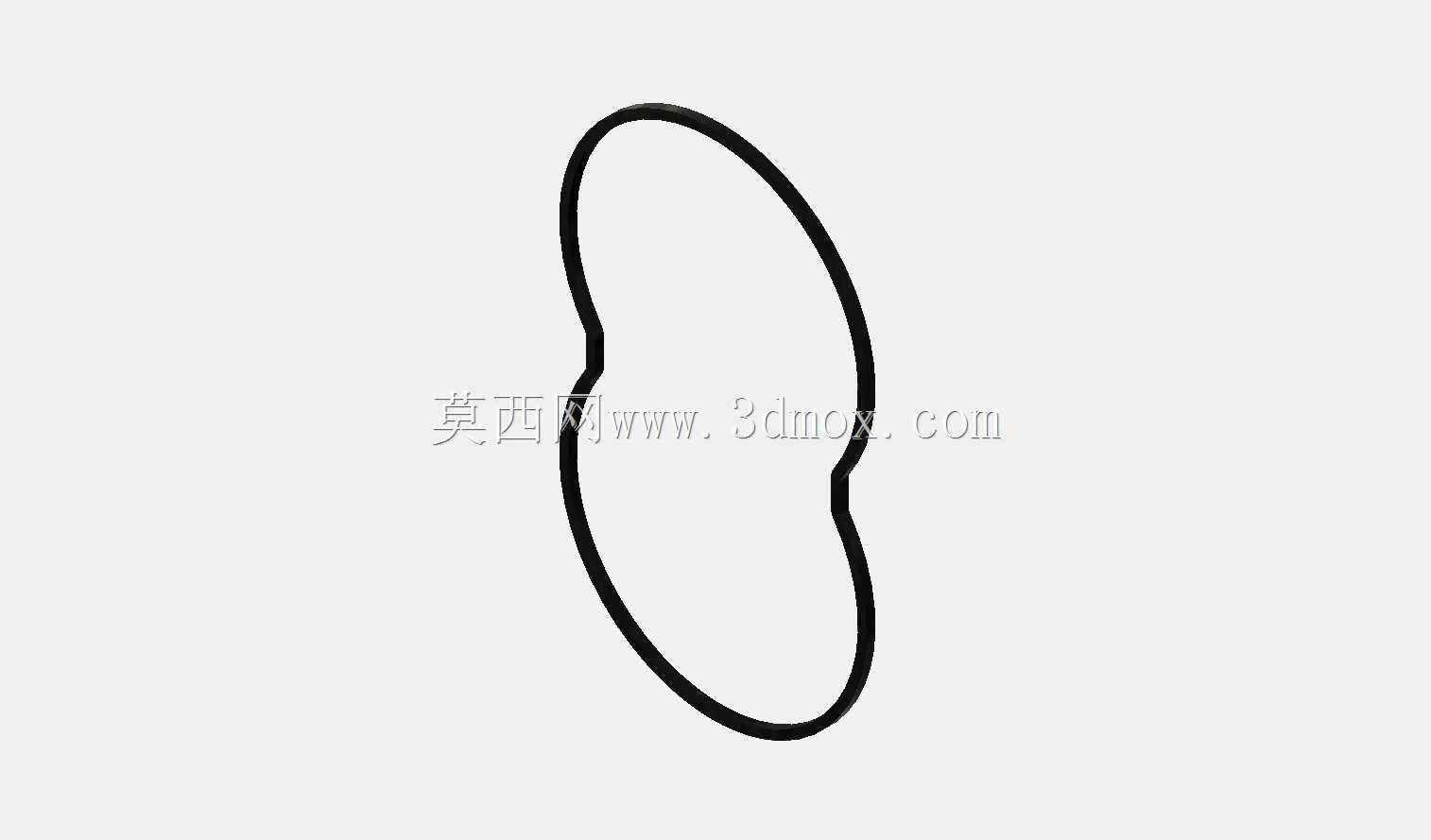

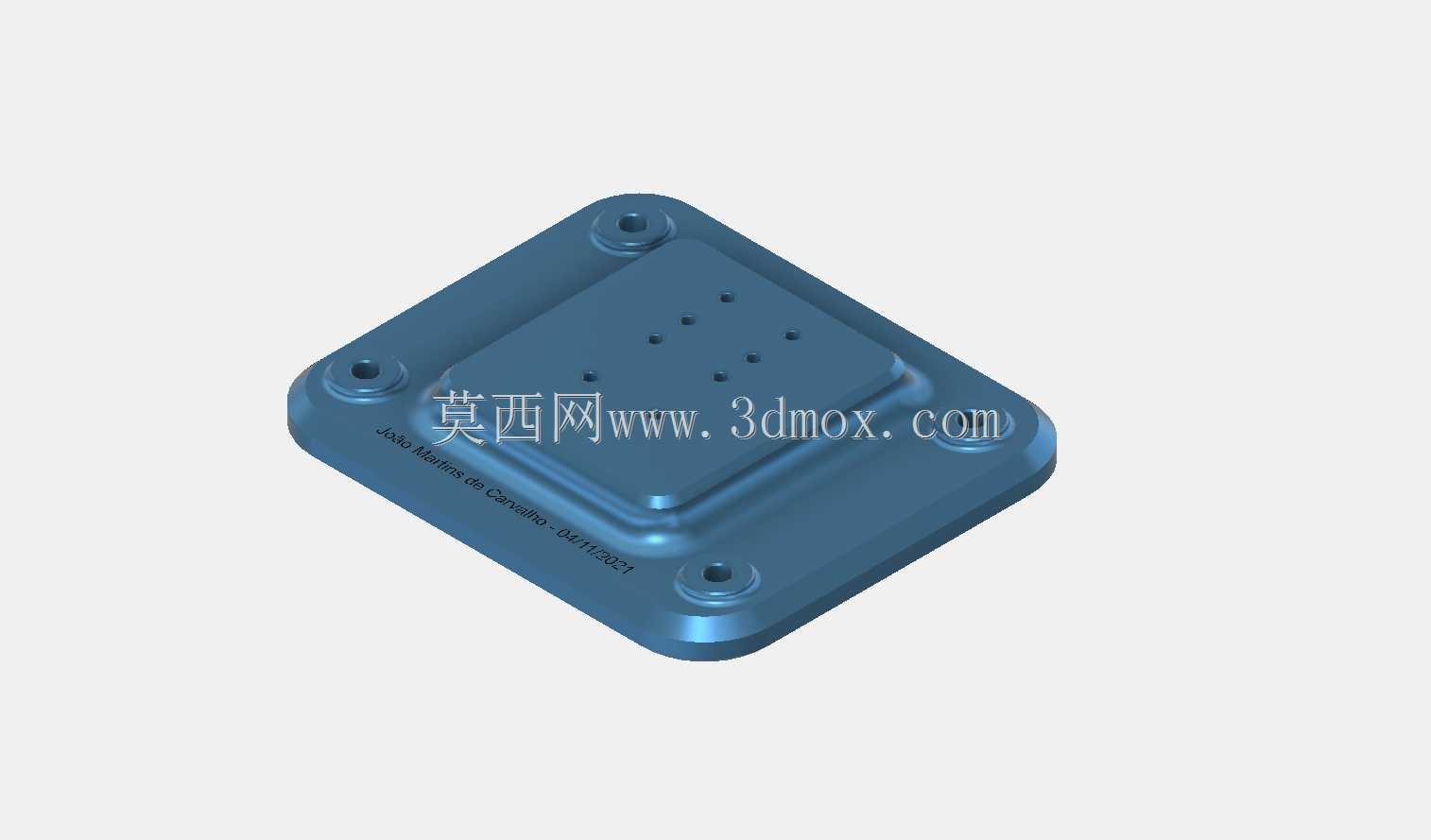

　　方便选型时直接对接对应通径的工业管路。底部的一体式安装底座做了加宽处理，底座上的两个长圆形安装孔可以适配一定范围内的安装孔位偏差，降低现场安装时的基础施工精度要求，底座与缸体的连接位置做了圆弧过渡加强筋，能抵消设备运行时产生的径向振动，避免长期运行后焊缝或者连接螺栓出现疲劳失效。设计过程中需要重点关注活塞与缸体内壁的间隙配合，间隙过大会导致压缩腔内气体泄漏，降低容积效率，间隙过小则会在热态运行时出现运动件卡滞，因此建模时需要根据不同的工作介质温度，预留合理的热膨胀间隙，同时端盖内侧的轴承安装位要保证同轴度公差，避免转子回转时出现偏磨。从安装边界来看，整机的重心落在底座中心区域，安装时不需要额外做偏心配重，

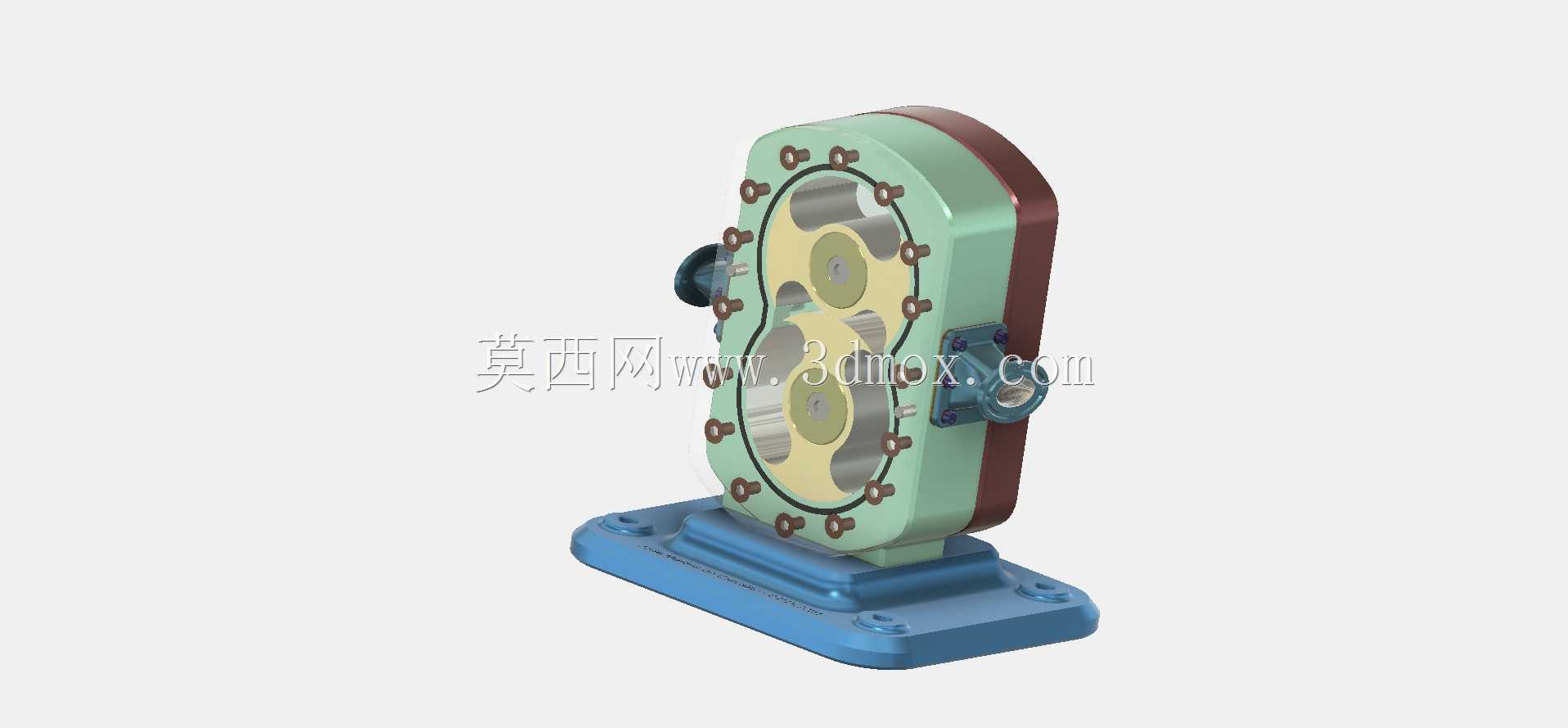

　　两侧的气路接口距离安装基准面的高度一致，方便现场管路做对称布置，减少管路应力对设备接口的拉扯。这类设备在气动生产线的集中供气站、小型制冷机组的冷媒压缩回路、化工行业的无油特种气体输送场景中都有广泛应用，建模时还原的所有外部安装接口、连接尺寸都可以直接作为选型布置、安装基础设计的参考依据，内部的腔体型线也能为后续的性能仿真、结构优化提供基础数模支撑，避免从零开始建模的重复工作，结构设计人员可以在这个基础数模上调整活塞偏心距、缸腔容积参数，匹配不同的排气压力、流量需求。
