叶片式德帕赫塔压缩机组装结构展示

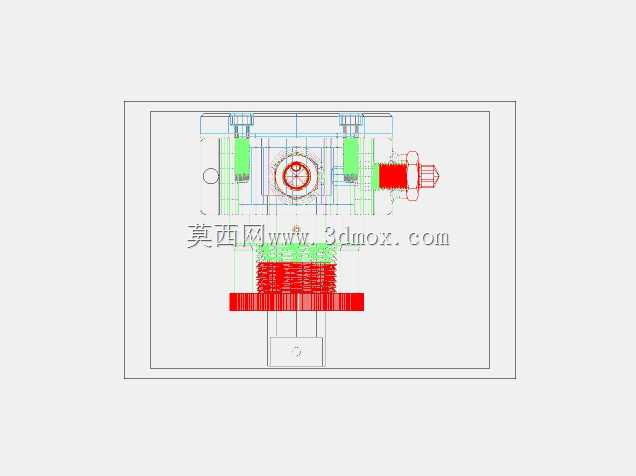

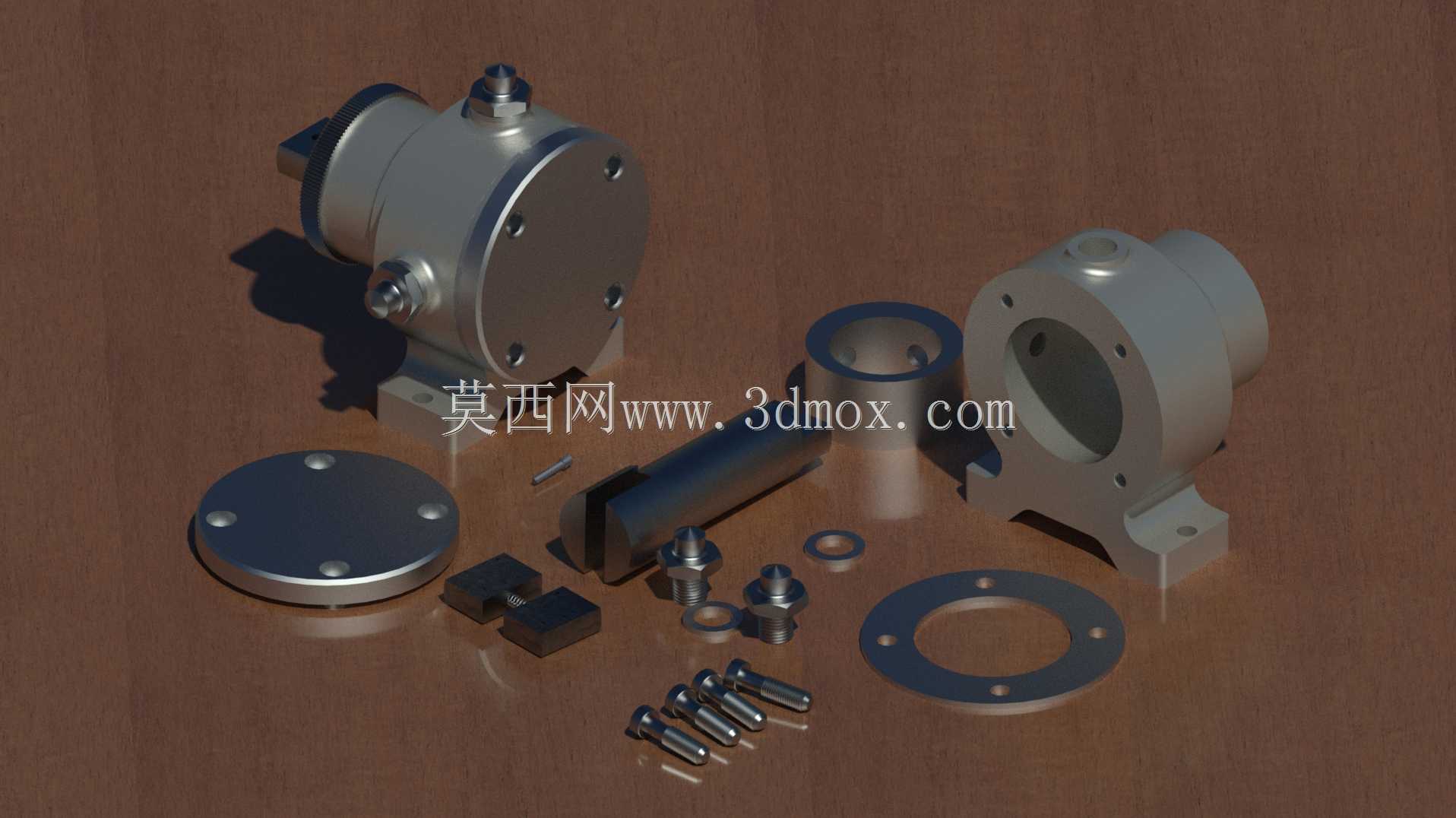

　　这类叶片式容积压缩设备，常配套在小型气动供给回路、实验台低压气源单元、便携流体增压工位中使用，核心依靠偏心转子带动嵌装叶片在腔体内形成容积差，完成进气、压缩、排气的连续工作循环，相比同功率等级的活塞式压缩结构，它的输出气流脉动更小，运动部件的往复惯性力更低，适合对气源稳定性有要求的精密气动工装、实验室小型供气场景。从拆解的装配结构来看，主体腔体采用一体化铸造成型后做内孔精镗，保证内壁圆度与转子的配合间隙控制在合理范围，避免内泄漏影响容积效率；端盖通过周向均布的内六角螺栓与腔体连接，结合面处加装耐油密封垫片，既保证腔体的密封性能，也方便后期拆解维护叶片、更换磨损密封件。转子组件偏心安装在腔体内，叶片槽采用铣削加工保证槽道平行度，

　　叶片可在槽内随离心力作用自由滑动，贴紧腔体内壁形成独立的密闭工作腔，这种结构对加工精度的要求集中在转子偏心距、叶片厚度公差、腔体内壁粗糙度几个维度，建模时需要重点配合尺寸链的校核，避免装配后出现叶片卡滞、间隙过大泄压的问题。进出气接口采用标准管螺纹设计，可直接对接常规气动管路，安装底座预留的螺栓孔位适配常见的卧式安装支架，整体安装边界紧凑，不需要额外预留过大的检修空间，日常维护仅需定期检查端盖螺栓预紧力、更换腔体润滑脂即可。建模过程中需要注意各运动部件的干涉检查，尤其是叶片在转子转动全行程中，与腔体内壁、端盖内侧的间隙要均匀，避免模拟运行时出现穿模问题；紧固件、密封垫片这类标准件的选型要匹配对应安装位置的尺寸，

　　保证装配关系符合实际工程装配逻辑，输出的模型可直接用于小型气源设备的结构教学、装配工艺模拟、非标配套设备的选型适配参考，也能作为同类容积式压缩结构的设计参照，帮助设计人员快速梳理内部流道、运动部件的布局逻辑，减少前期方案设计的重复建模工作量。
