法兰安装式单杆液压缸结构设计

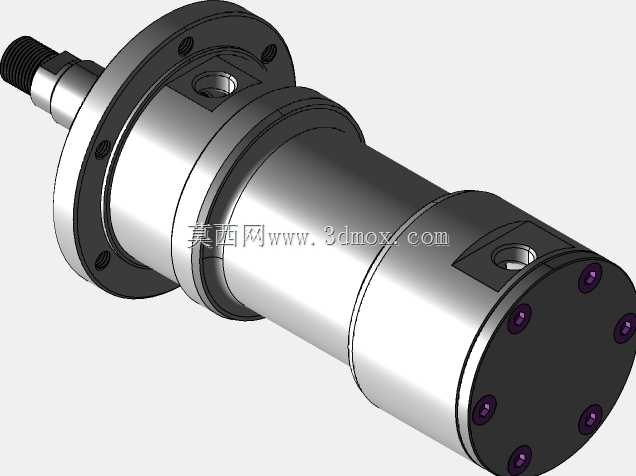

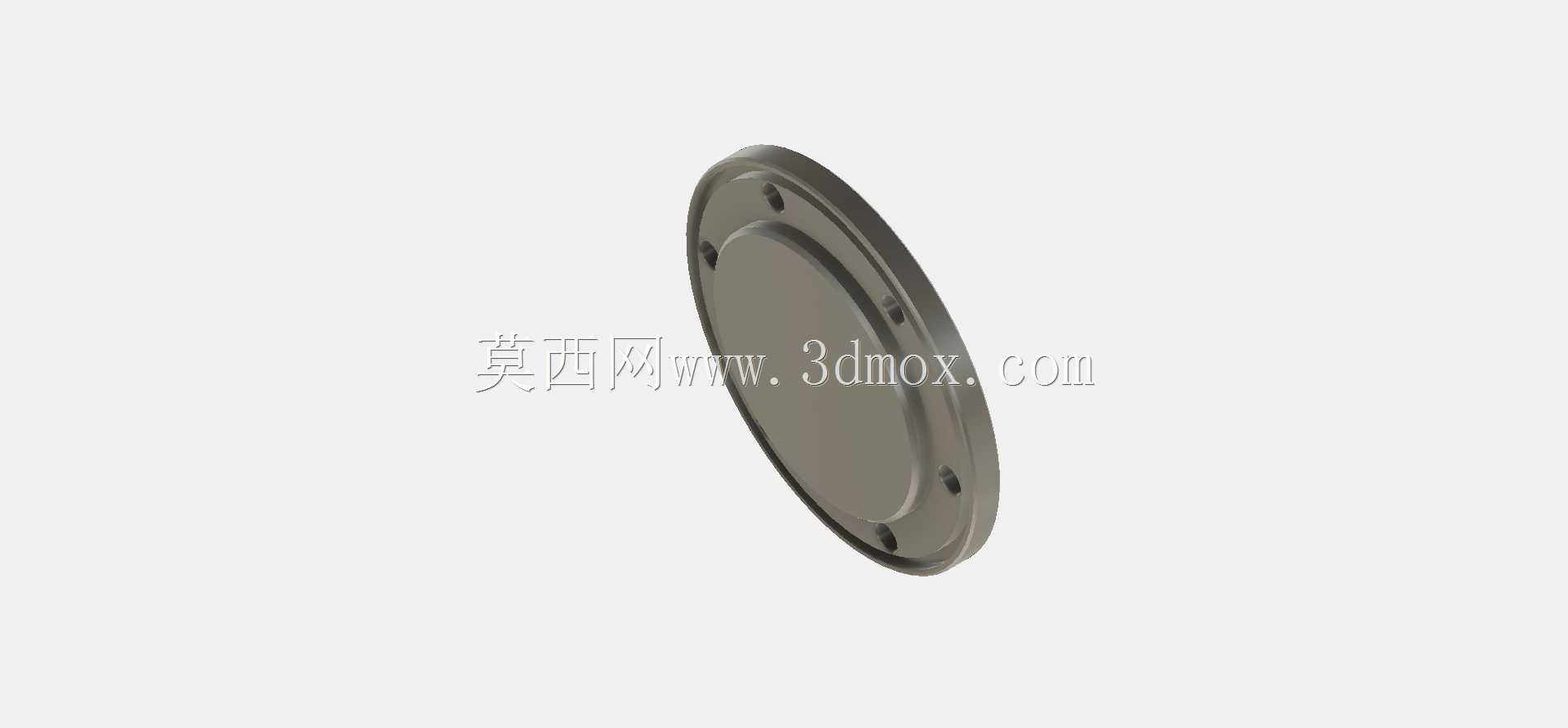

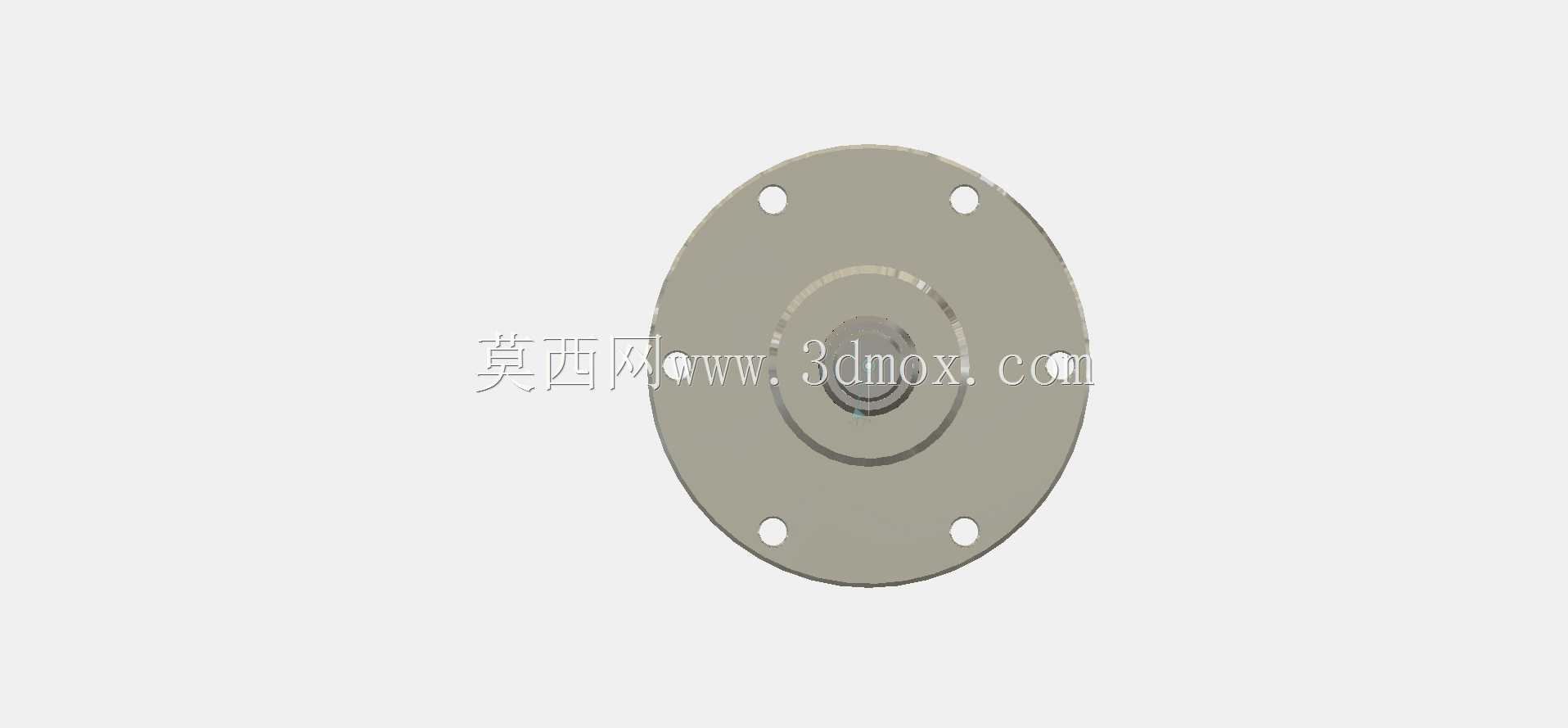

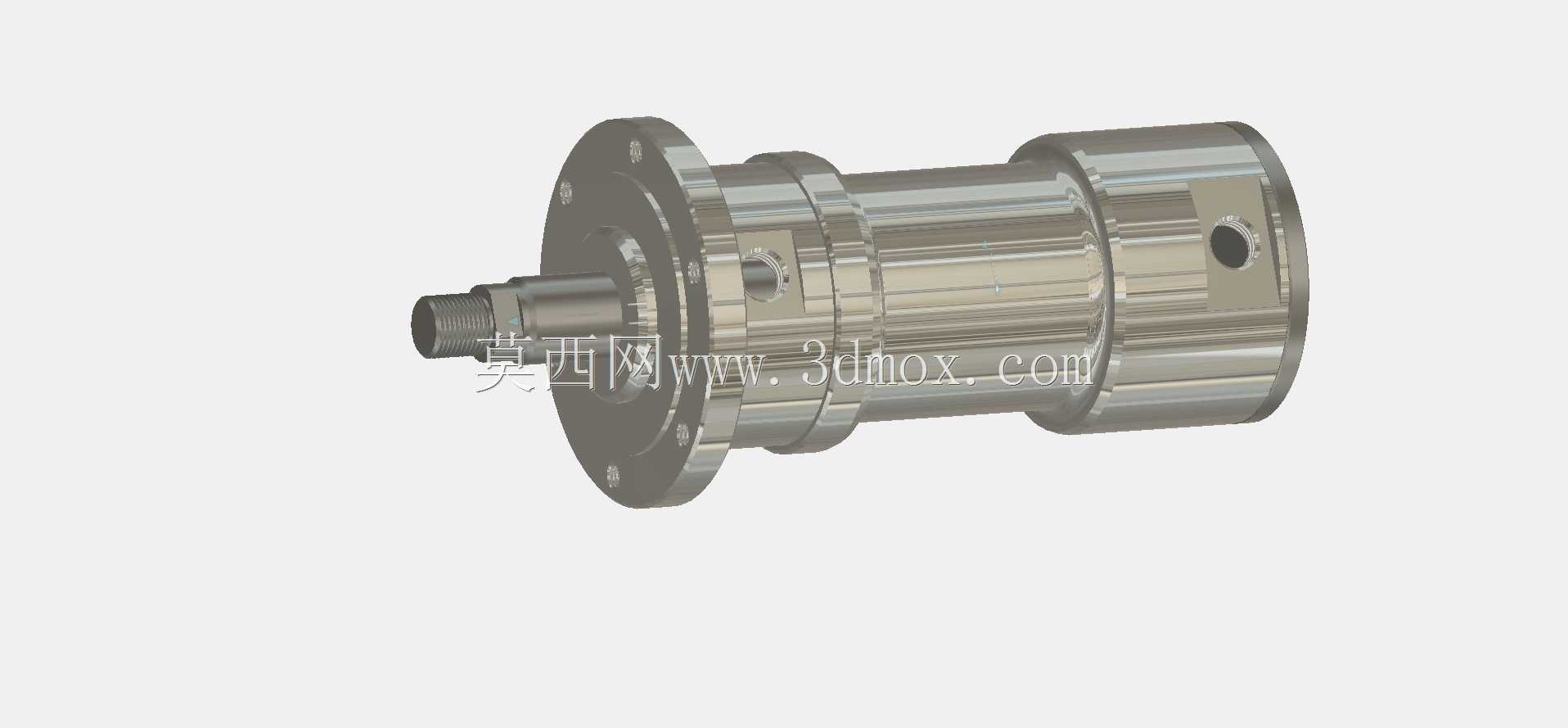

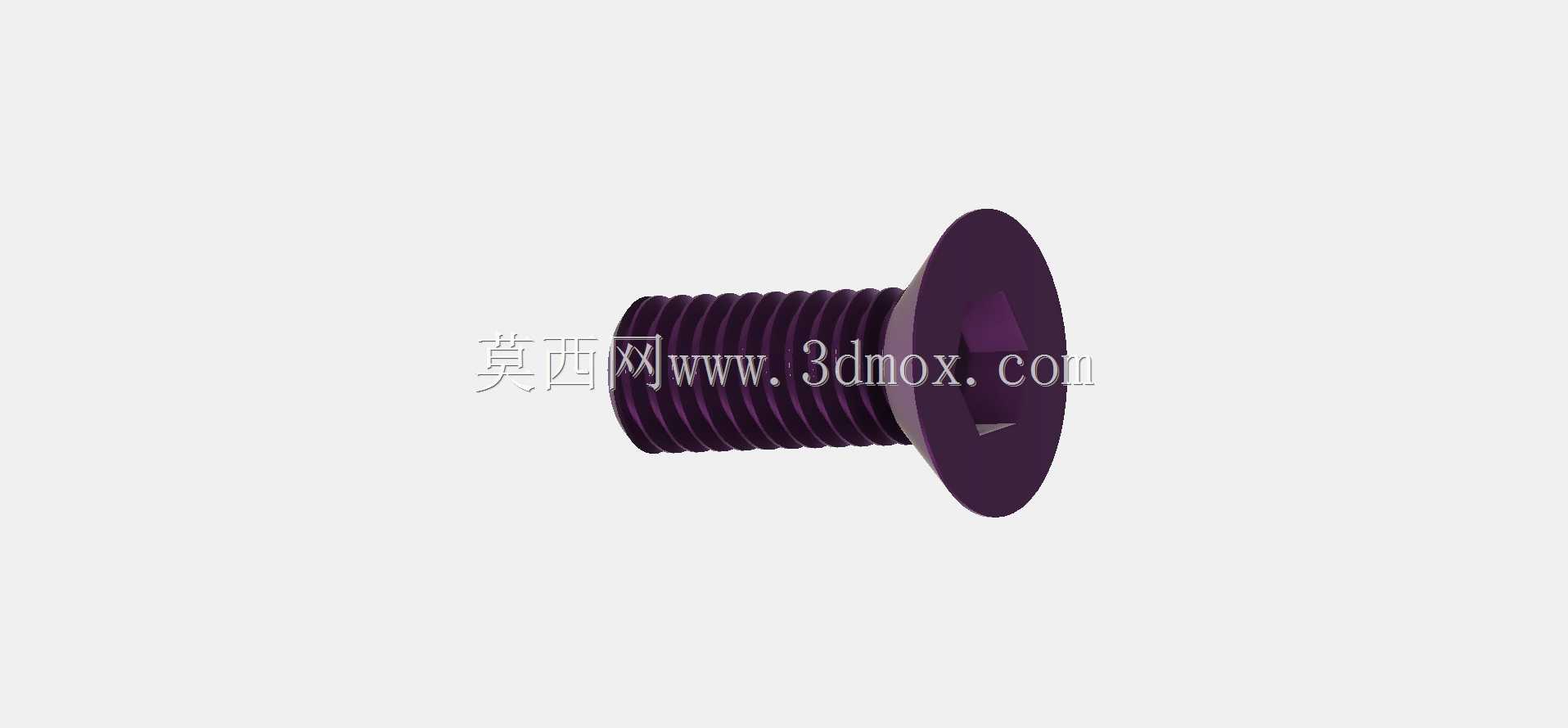

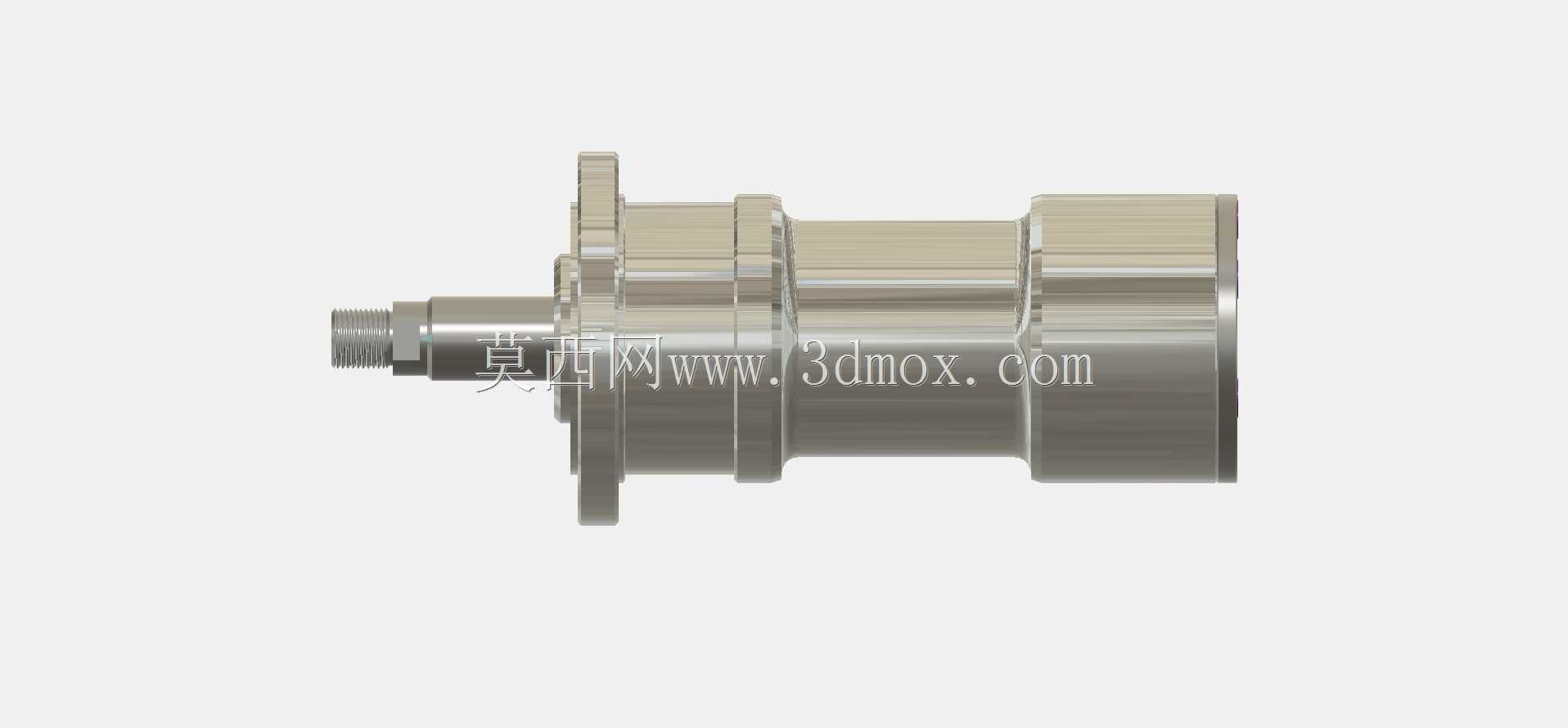

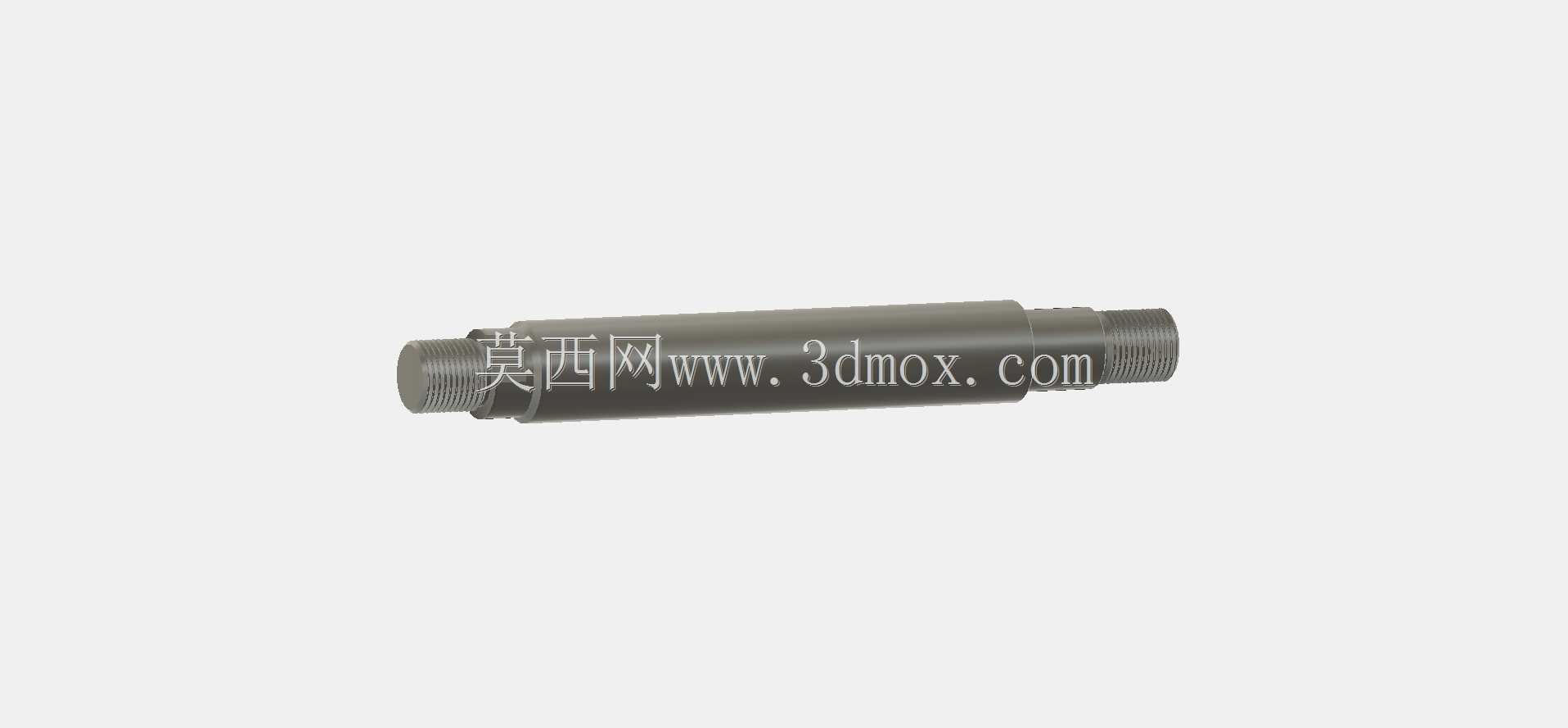

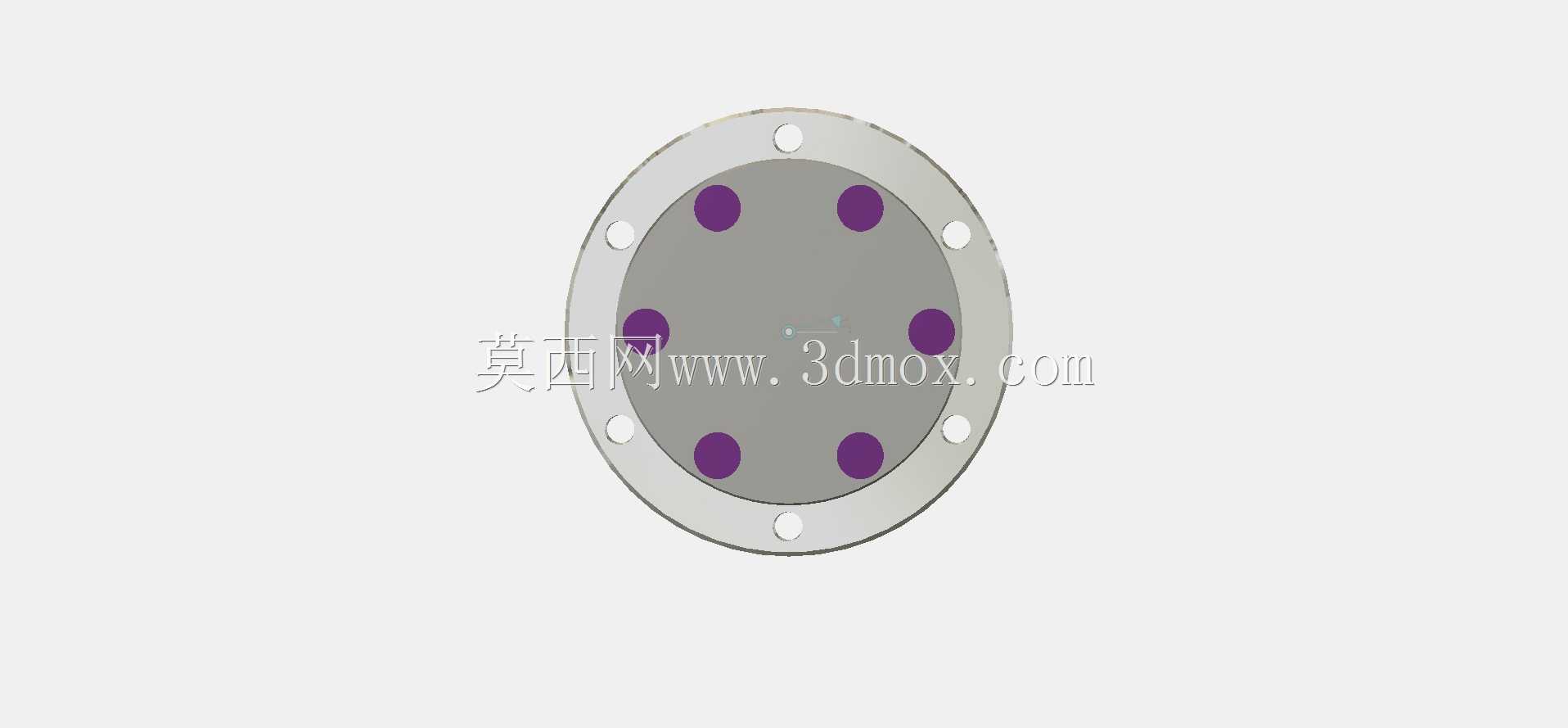

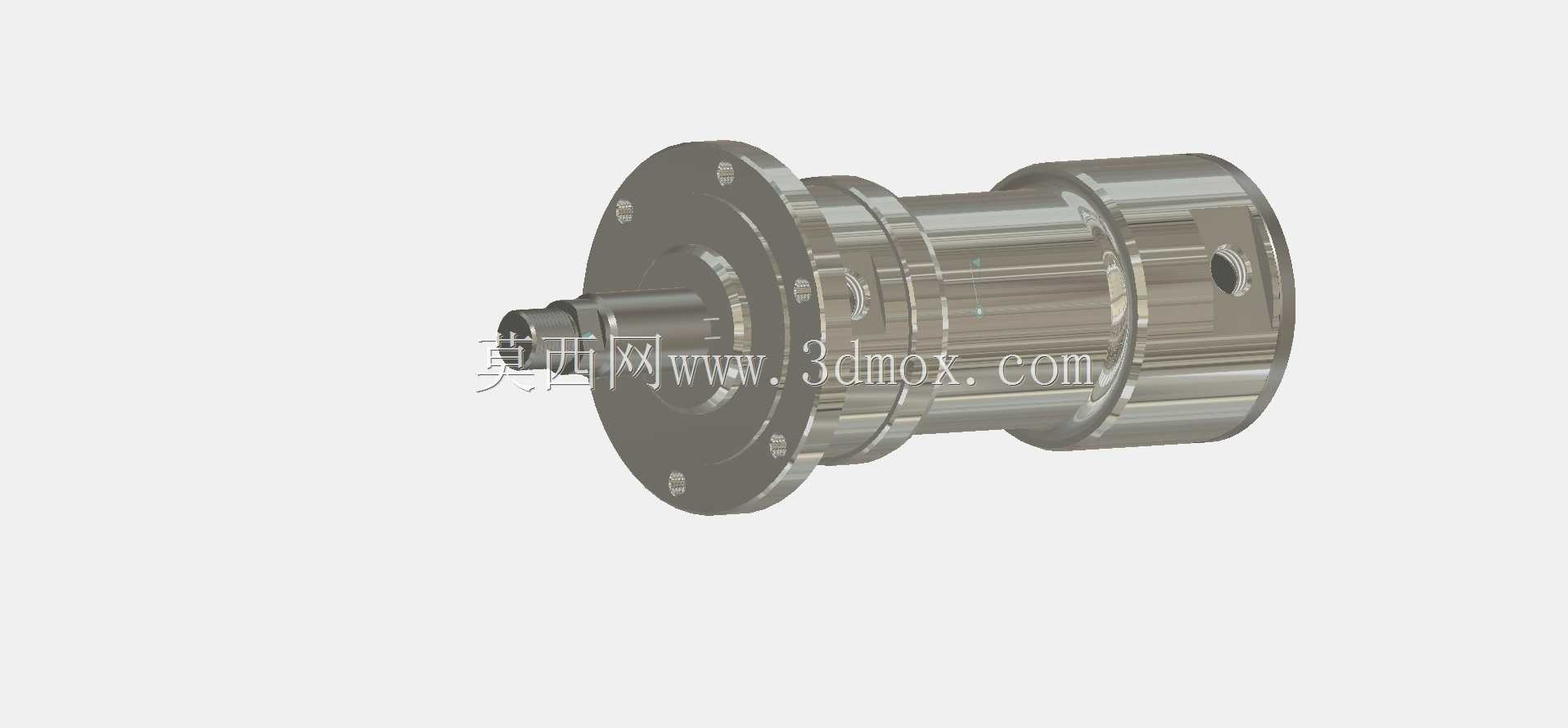

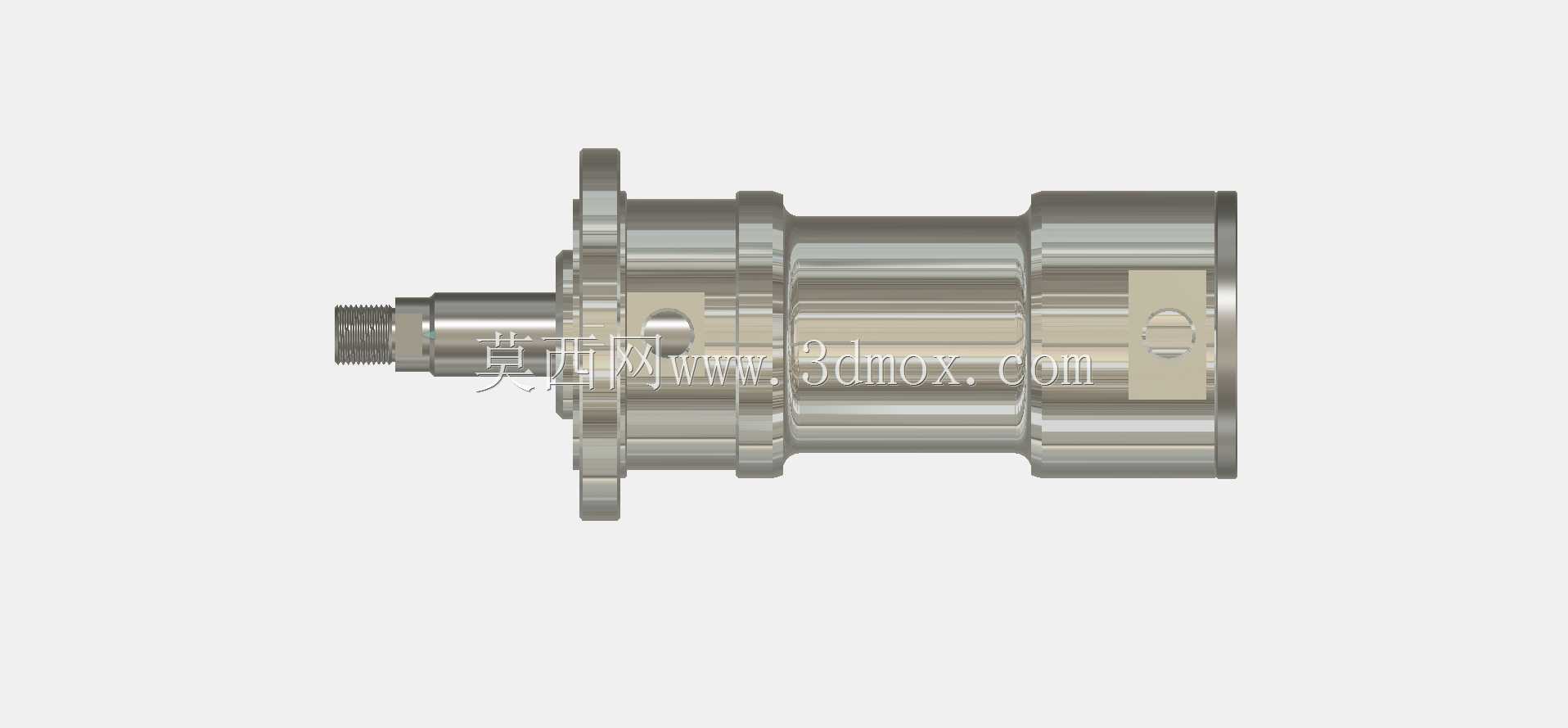

　　这款带前端法兰安装结构的单杆液压缸，是液压传动系统里最常见的直线执行元件，在各类工业液压回路里承担着将液压能转换为往复直线机械能的核心作用，日常在机床工装夹紧回路、工程机械工作装置驱动、自动化生产线工件推料、冶金设备辊缝调整、橡塑机械合模动作驱动等场景都能见到同结构产品的应用。从结构设计逻辑来看，这款缸采用了缸筒与前端法兰一体化衔接的布局，前端带安装定位止口的法兰盘直接贴合设备安装面，通过圆周均布的螺栓完成固定，相比拉杆式安装结构，这种一体式法兰安装的抗偏载能力更强，能承受活塞杆伸出时带来的较大径向倾覆力矩，适合驱动端存在一定侧向载荷的工况。活塞杆伸出端加工有标准外螺纹接口，可直接连接负载接头或者铰接耳环，无需额外做转接结构，

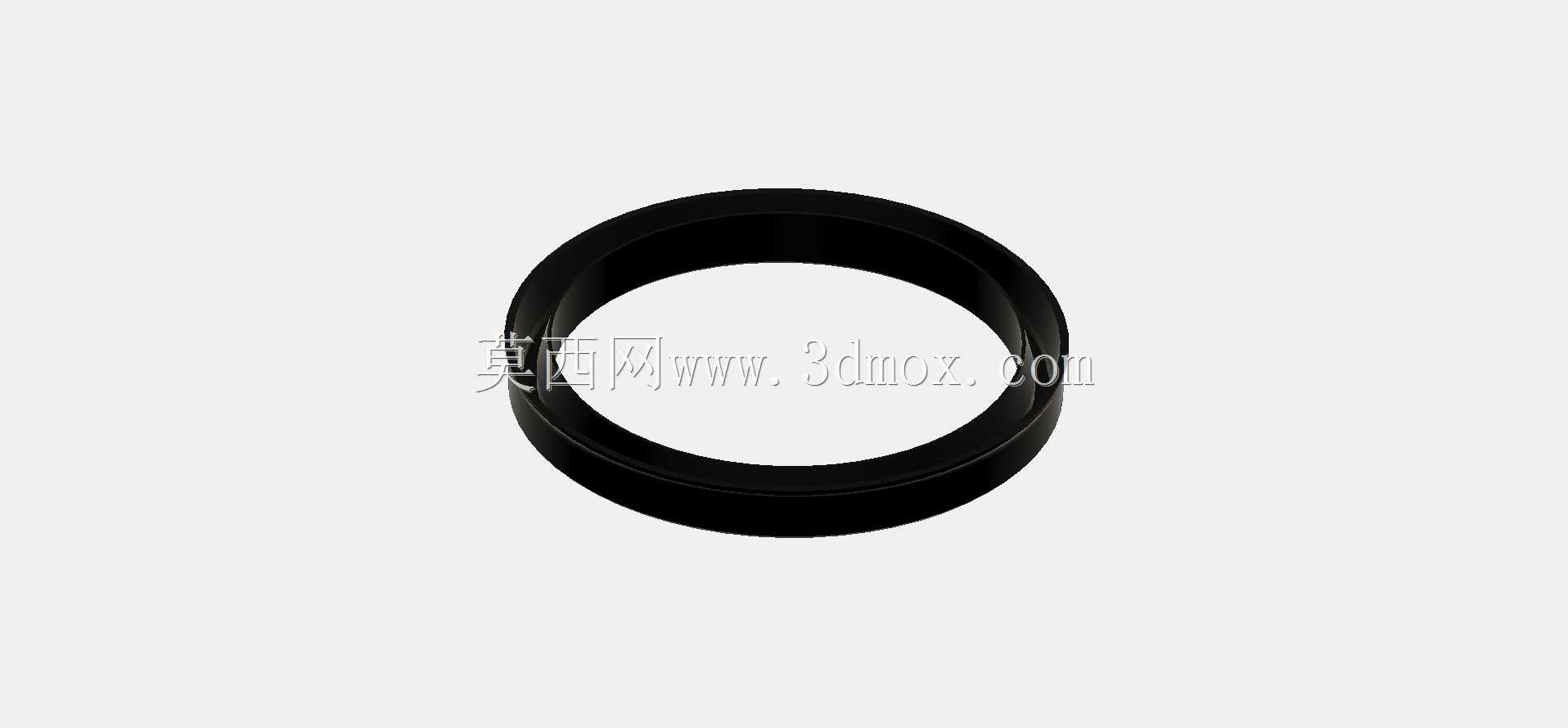

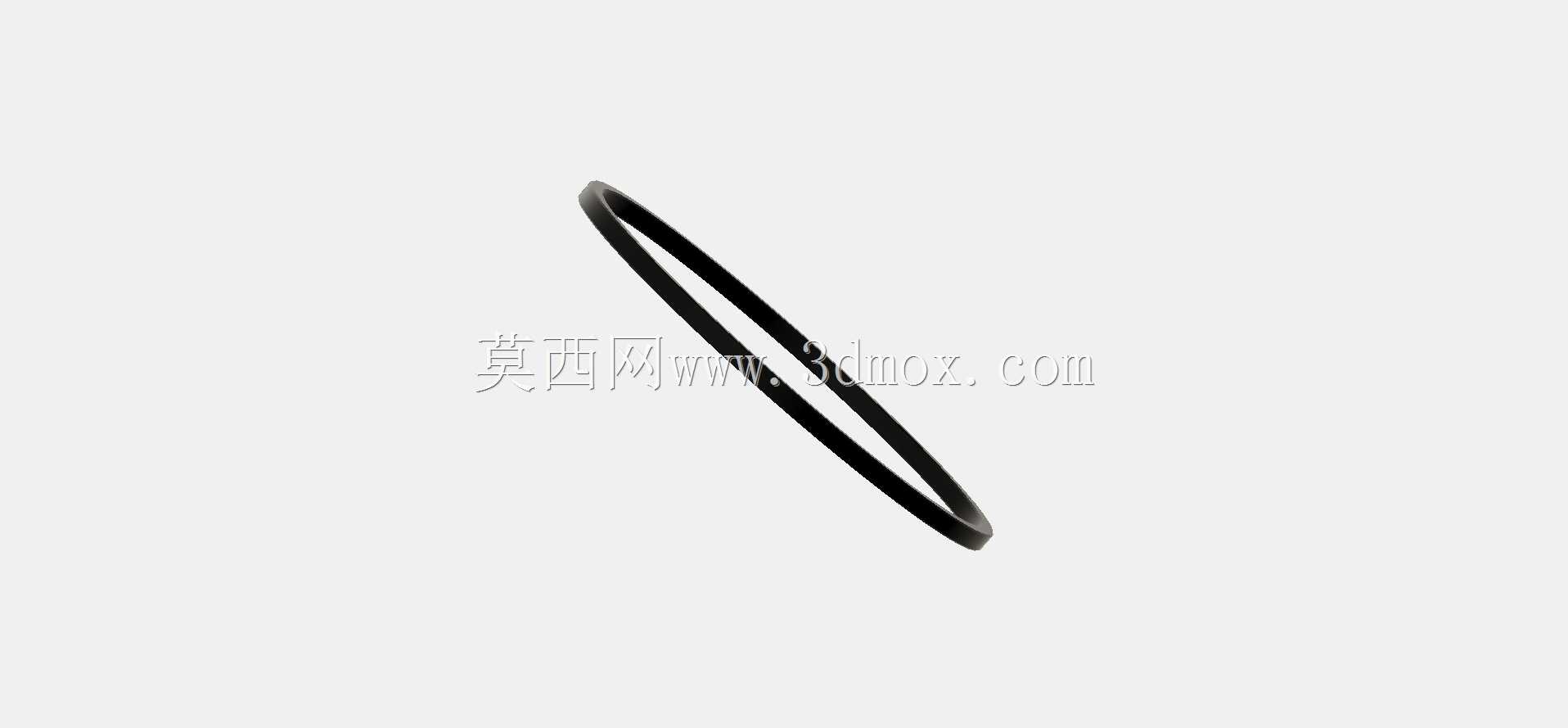

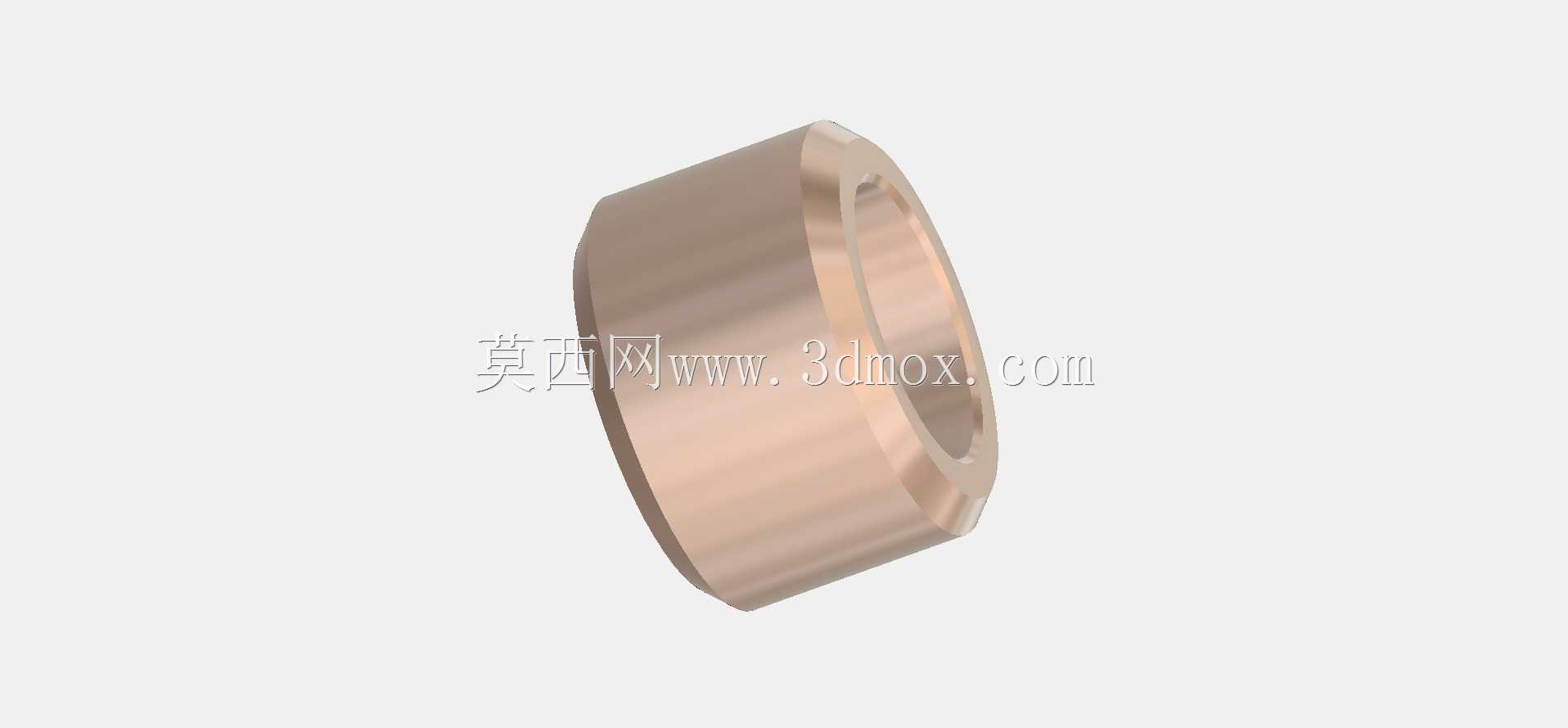

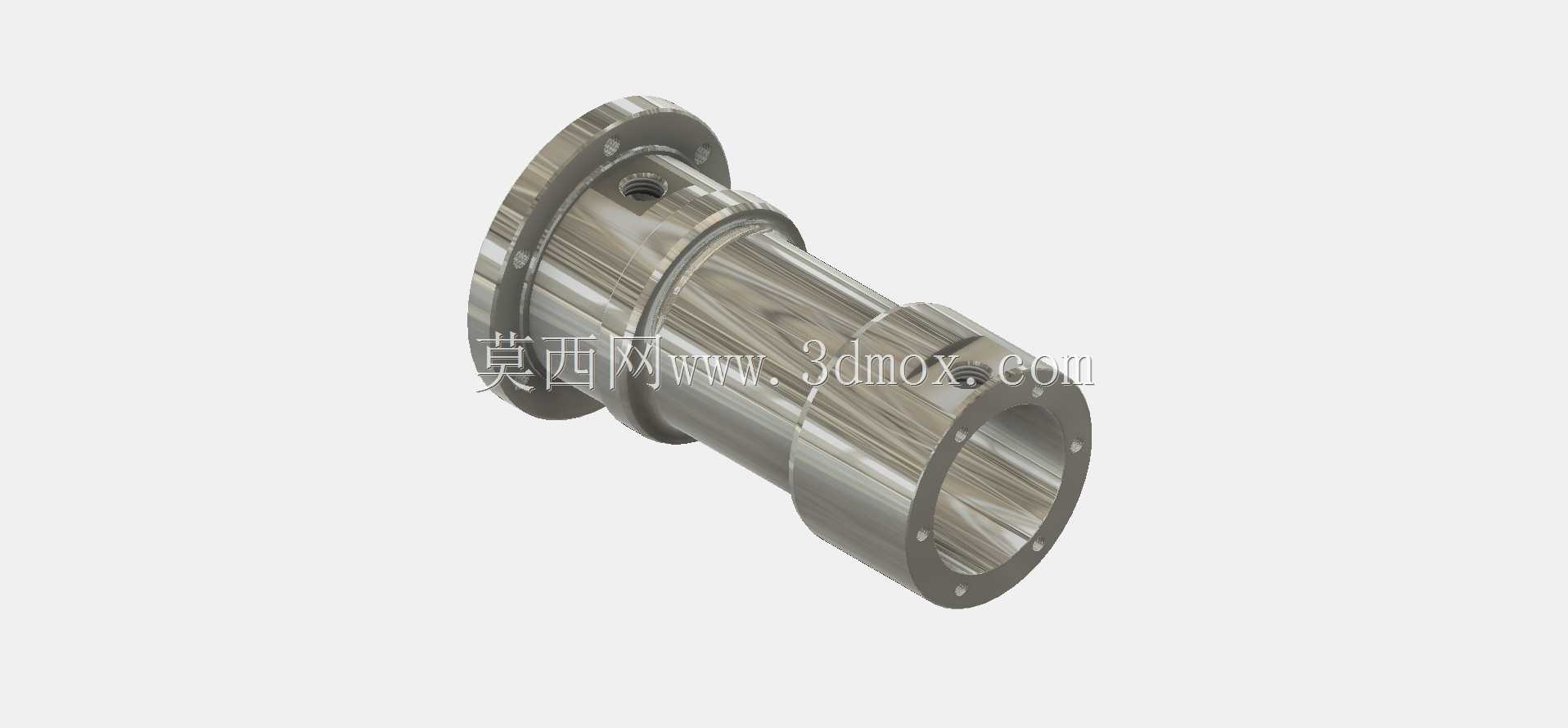

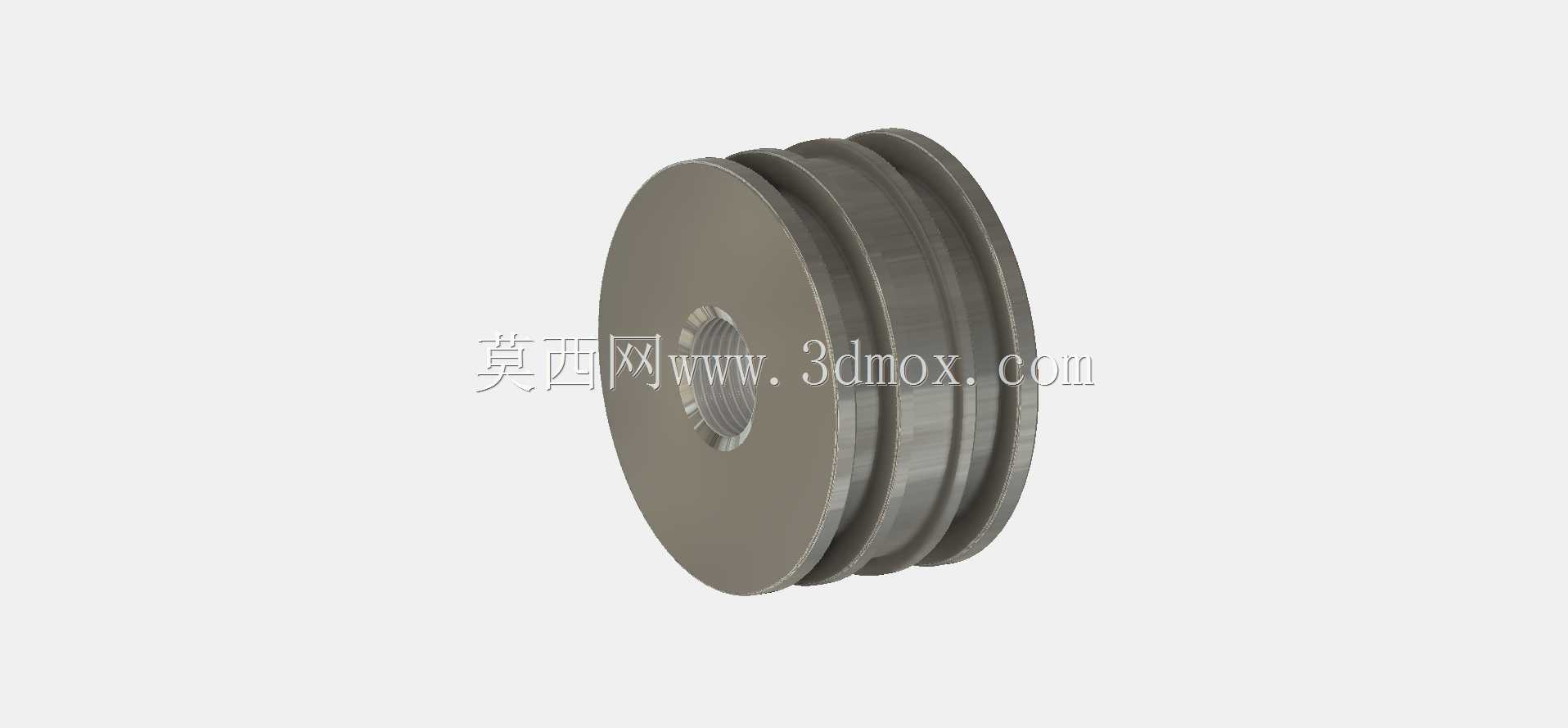

　　能减少安装环节的累计误差。缸体外部做了等径阶梯式设计，靠近尾端的位置预留了油口安装平面，进出油口可根据实际管路布局选择侧接或者后接方式，适配不同的设备布管空间。从安装边界来看，法兰安装面的止口尺寸与设备安装座的定位孔采用H7/f6的间隙配合，安装时能快速完成同轴度找正，活塞杆伸出的全行程范围内，外圆与前端盖导向套的配合间隙控制在0.02-0.04mm之间，既能保证活塞杆往复运动的顺畅性，也能减少内泄漏量。设计时针对导向套部位做了加长处理，相比常规短导向套结构，加长导向套能更好地抵消活塞杆伸出最长时的挠曲变形，避免活塞杆出现别劲、拉缸的问题。缸体内部的活塞与活塞杆采用卡环式连接，活塞上的密封件沟槽尺寸严格按照通用密封件标准设计，

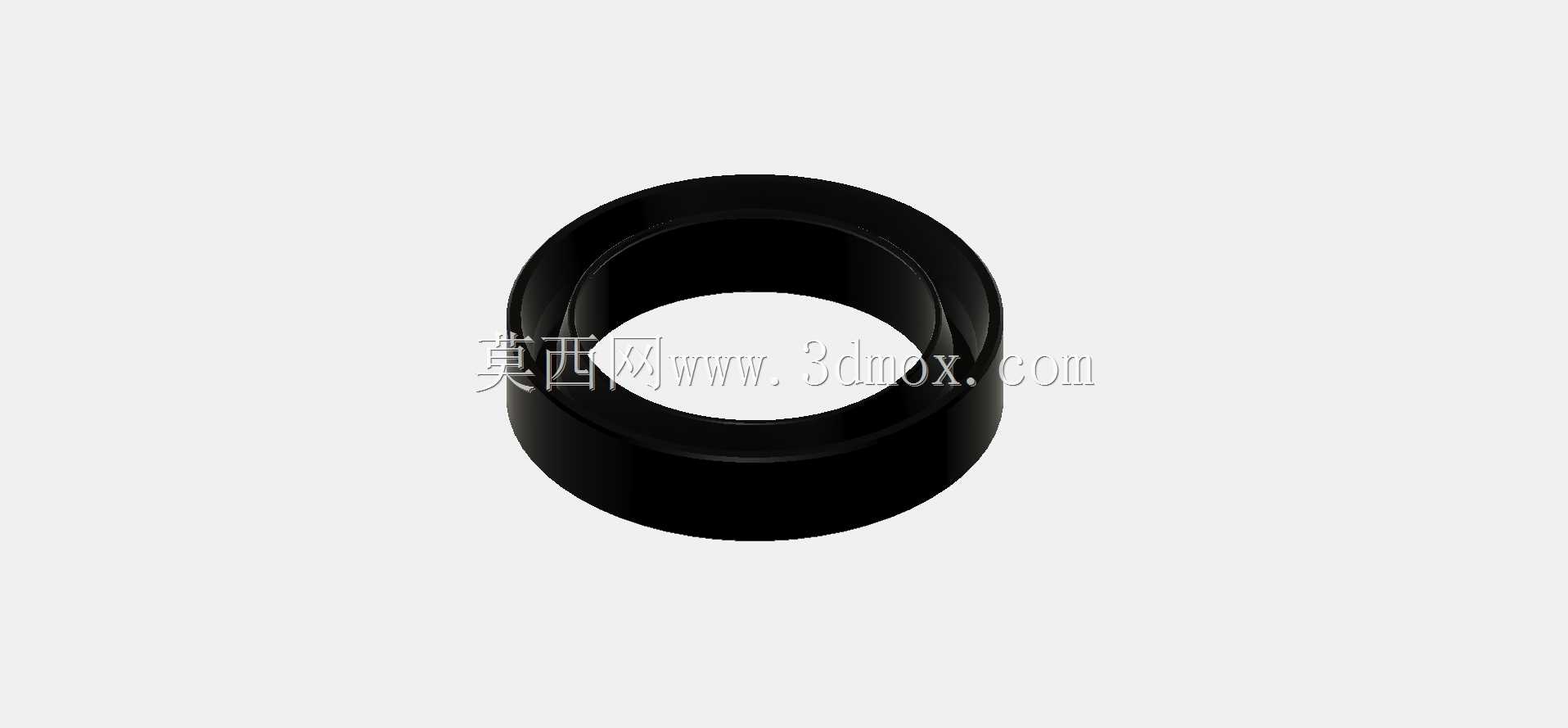

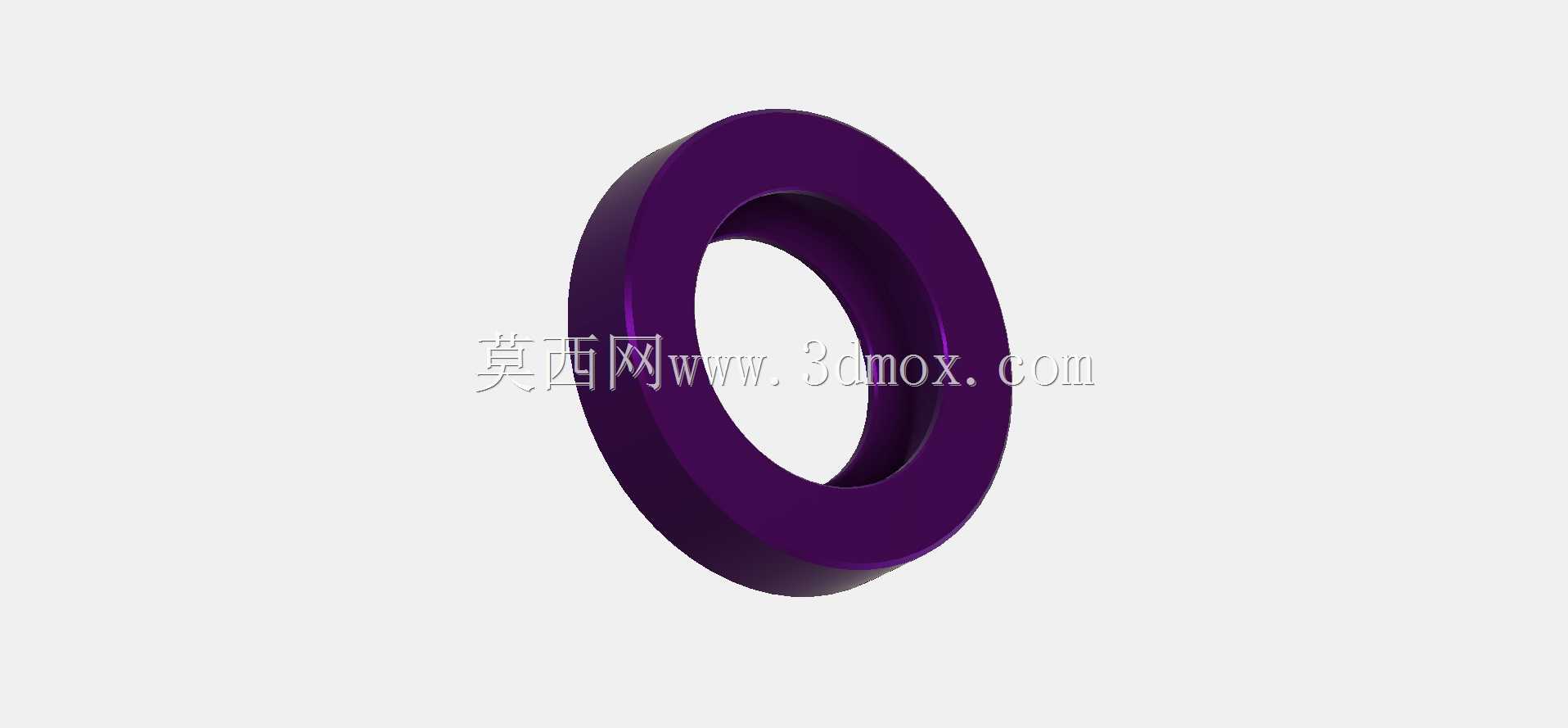

　　可直接替换市面上常见的格莱圈、斯特封等密封元件，后期维护时无需单独定制非标密封件。在实际选型应用时，这款结构的液压缸适合安装空间轴向尺寸充足、负载作用线与缸体轴线重合度较高的工况，若存在较大的侧向载荷，可在活塞杆前端加装导向支撑装置，配合缸体本身的法兰安装结构，能进一步提升运行稳定性。缸体的外圆表面做了防锈处理，可适应常规车间的工业环境，若用于潮湿或者有腐蚀性介质的工况，也可在现有结构基础上更换活塞杆材质与表面处理工艺，无需改动整体安装尺寸即可完成适配。
