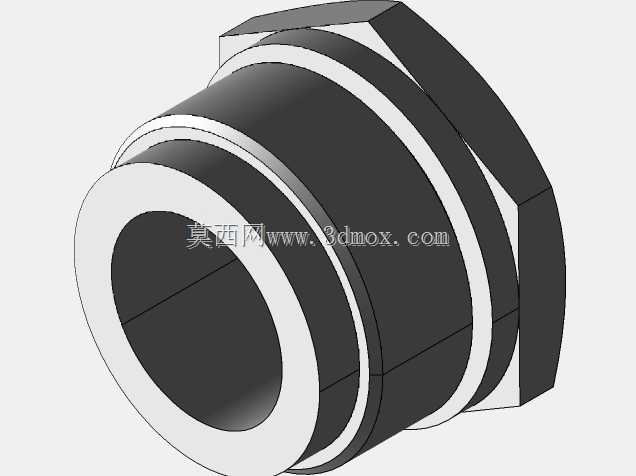

法兰安装式拉杆型液压油缸结构设计

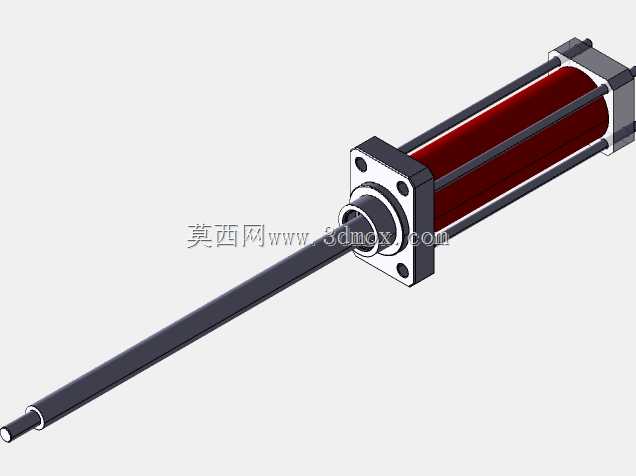

　　这款法兰安装的拉杆型液压执行元件，在工业液压系统中承担直线往复动力输出的核心作用，常见于工装夹具的夹紧动作、自动化生产线的工件推压工位、小型压力设备的压装工序，也可配套在叉车属具、专用作业小车的执行机构中，替代气缸实现更大输出力的平稳驱动。从结构设计来看，前端采用方形法兰安装形式，安装面预留四个对称的螺栓过孔，安装时可直接贴合设备安装板从正面穿入螺栓固定，相比底座式安装更节省径向安装空间，适合安装面紧凑、需要从端部定位的设备布局。缸筒部分采用四根对称布置的拉杆拉紧前后端盖，这种结构的优势在于缸筒加工难度低，端盖密封件的更换维护无需完全拆解缸体，松开拉杆螺母即可拆分端盖更换密封件，后期运维成本更低。活塞杆采用实心杆设计，

　　表面做硬化处理降低摩擦磨损，伸出端做了倒角处理，方便配套连接耳环、连接头之类的外部负载连接件，避免安装时刮伤杆体表面影响密封寿命。设计过程中需要重点控制几个关键尺寸边界：法兰安装面的止口尺寸需要和设备安装板的定位孔做公差配合，保证缸体安装后活塞杆的伸出方向和负载运动方向同轴，避免侧向力导致活塞杆偏磨、密封件过早损坏；拉杆的分布圆直径要避开安装板上的其他干涉部件，缸体的总长度要匹配设备的内部安装空间，尤其是活塞杆完全缩回时的总长度，要预留足够的安全间隙避免和设备内部结构碰撞。缸体的油口布置在端盖侧面，选型时可以根据设备管路走向选择不同的油口朝向，避免管路弯折影响通油效率。密封结构采用多道组合密封，分别应对活塞杆处的外泄漏、

　　活塞处的内泄漏，同时在端盖位置设置防尘圈，阻挡车间环境中的铁屑、灰尘进入缸体内部划伤密封件和杆体，适配多数机加工车间、装配车间的常规作业环境。这类拉杆缸的额定工作压力通常覆盖中低压液压系统场景，相比焊接式油缸，拉杆结构的零件通用性更强，同缸径规格下可以通过更换不同长度的拉杆和缸筒，快速适配不同行程的使用需求，降低非标设计的重复工作量。建模过程中需要重点还原各零件的装配关系，尤其是拉杆的预紧结构、密封件的安装槽尺寸，确保模型可以直接用于装配干涉检查、安装布局模拟，给后续的选型出图、结构校核提供准确的三维参考。
