多通路口液压油缸集成阀块结构设计

项目分类:液压 发布时间:2022-01-21 ID:510945
  • 多通路口液压油缸集成阀块结构设计
  • 多通路口液压油缸集成阀块结构设计
  • 多通路口液压油缸集成阀块结构设计

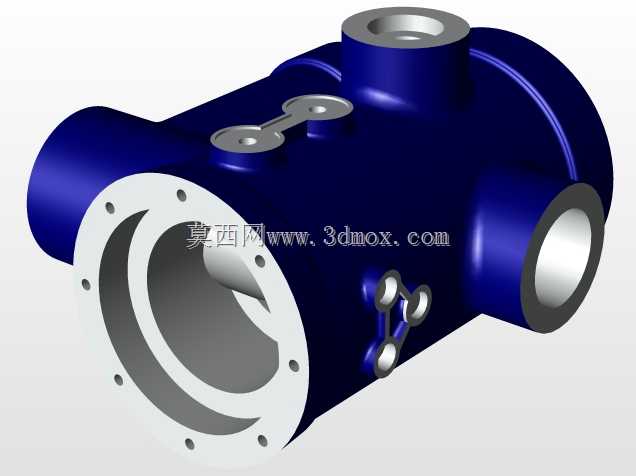

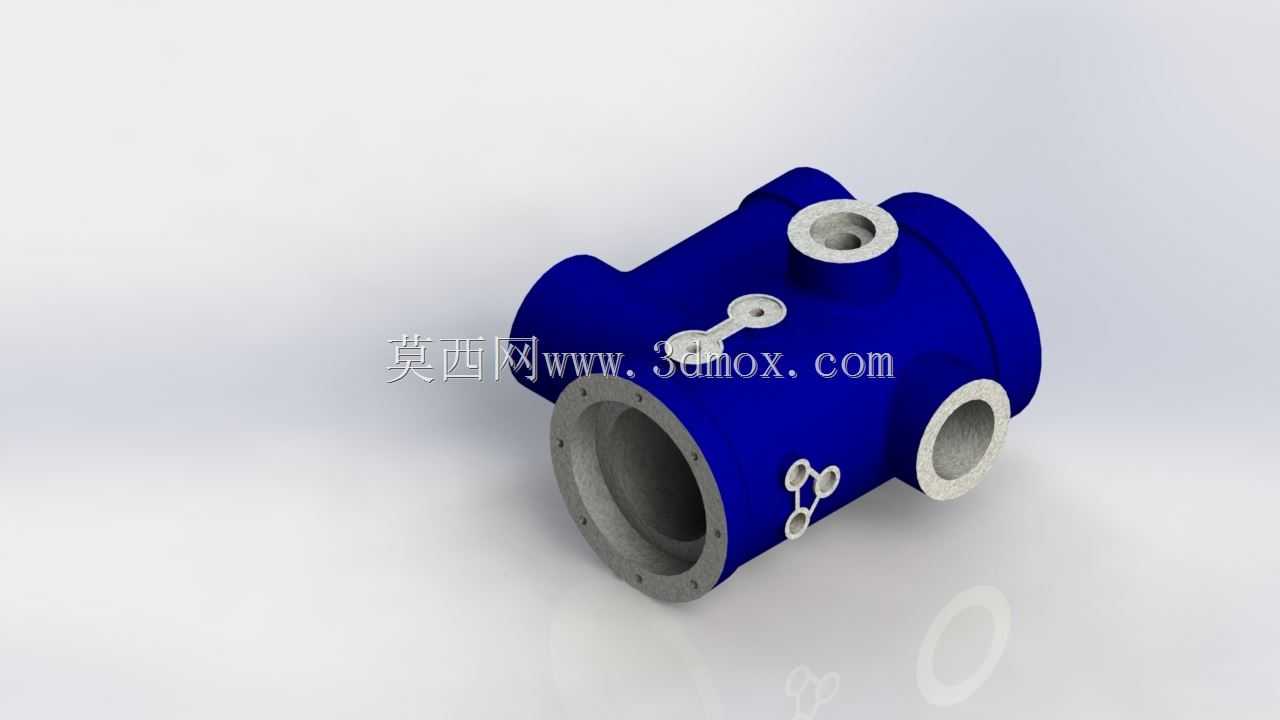

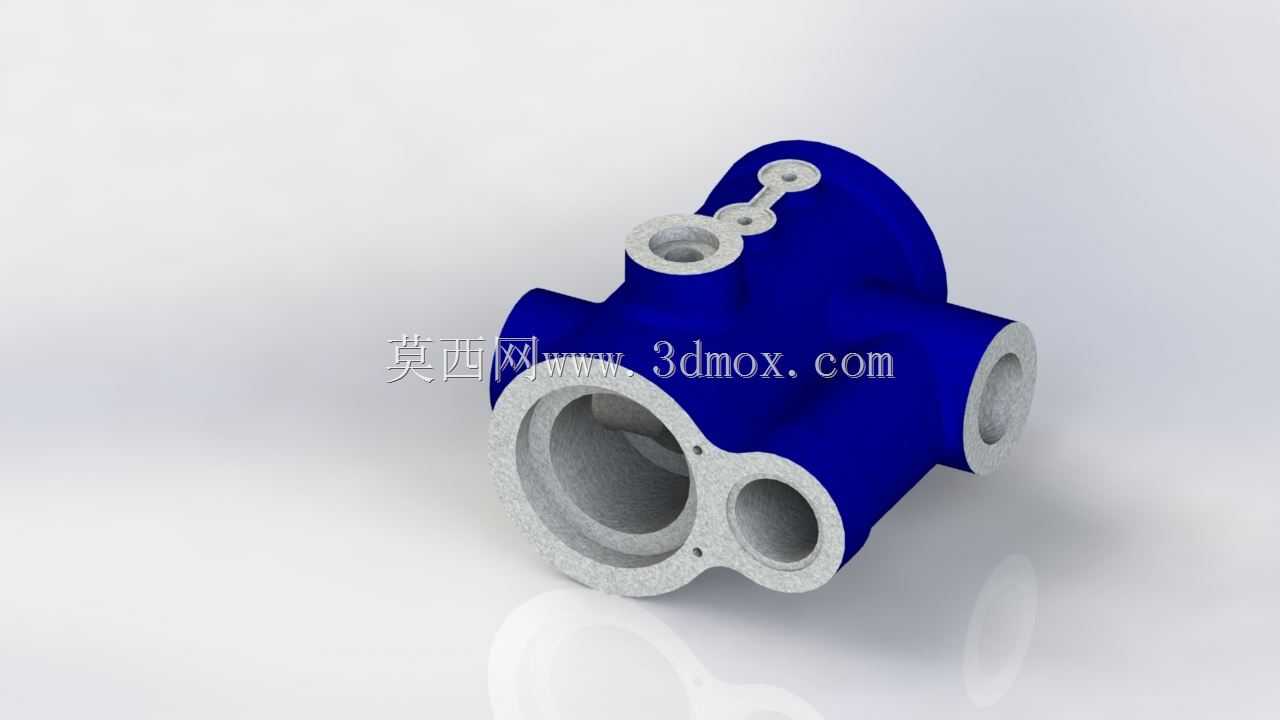

  在液压传动系统的布局设计中,这类集成式多通路阀块结构往往承担着油路分流、压力调控、执行元件供油衔接的核心作用,区别于分散式管路连接的布局,集成化的块体结构能大幅减少外接管路的接头数量,降低系统运行过程中的渗漏风险,同时压缩液压站的整体安装空间,在中小型液压设备、工程机械液压支路、机床液压夹紧系统中都有广泛的应用场景。从结构本身来看,该块体采用主腔大通径设计,轴向的大尺寸通孔作为主压力油的通流通道,内壁预留的密封安装槽位可适配O型圈或者组合密封件,和外接管路法兰对接时能保证高压工况下的密封可靠性,避免压力油泄漏导致的系统压力损失。块体侧面分布的多个不同通径的接口,分别对应压力油输入、回油通路、控制油引出、压力检测点安装的功能,

  每个接口的端面都加工有标准的连接法兰止口,安装时可直接和对应规格的管接头、液压阀、传感器进行对接,不需要额外加工过渡连接件。顶部的小型凸台结构是为了安装溢流阀或者单向阀类的插装元件预留的安装位,凸台上的两个定位小孔可保证阀件安装时的同轴度,避免插装阀装入后出现偏磨导致的内泄问题。设计这类集成块时,首先要根据系统的流量参数确定主通腔的内径尺寸,通流截面的流速需要控制在液压油允许的经济流速范围内,避免通路过小导致的沿程压力损失过大,同时也要避免通腔尺寸过大造成块体整体重量超标、材料浪费。其次要理清各个油路之间的连通关系,内部的斜油孔加工时要提前核算钻孔深度和角度,避免出现工艺孔打通不同油路导致的窜油问题,

  工艺孔的封堵位置要选择在块体的非安装面,采用钢球涨堵或者螺塞封堵,保证封堵位置能承受系统的最高工作压力。外形尺寸方面,块体的主体为圆柱形结构,相比方形阀块能更好地适配圆形安装空间的布局需求,主法兰端的安装孔采用圆周均布设计,孔位的位置度公差需要控制在0.1mm以内,保证和对接法兰安装时螺栓能顺利穿入,不会出现强制装配导致的密封件剪切损坏。各个侧接口的轴线需要和主腔体轴线保持垂直或者设计要求的夹角,接口端面的平面度公差要控制在0.02mm以内,保证密封件压紧时受力均匀。安装边界上,需要预留出足够的扳手操作空间,尤其是侧接口的管接头拧紧位置,以及顶部插装阀的安装拆卸空间,避免设备装配完成后出现阀件无法拆装维护的问题。

  块体的壁厚需要根据系统最高工作压力进行核算,高压工况下要保证壁厚有足够的安全系数,避免长期承压出现块体开裂的问题,同时在各个油路的转角位置要设计合理的铸造圆角或者加工圆角,减少应力集中的问题,提升块体的疲劳强度。这类结构在实际应用中,往往和液压油缸的无杆腔、有杆腔油路直接连通,可集成平衡阀、液压锁等元件,实现油缸的保压、调速、锁紧功能,在起重设备的支腿油路、工程机械的工作装置控制油路中,这种集成化的结构能大幅减少管路布置的工作量,提升系统的抗振性能,避免设备运行过程中管路振动导致的接头松动漏油问题。建模过程中需要重点关注各个油孔的连通关系,避免出现油路不通或者错误连通的问题,同时所有的密封槽尺寸要符合对应的密封件标准,槽的宽度、深度、倒角都要满足密封件的安装要求,避免密封件安装时被切边导致密封失效。对于安装孔的螺纹精度,要采用对应的液压管螺纹标准,保证螺纹连接的密封性和连接强度,外表面的非加工面可进行喷塑或者氧化处理,提升块体的防锈能力,适应不同的工作环境。
