手动杠杆式小型冲压压力工装结构

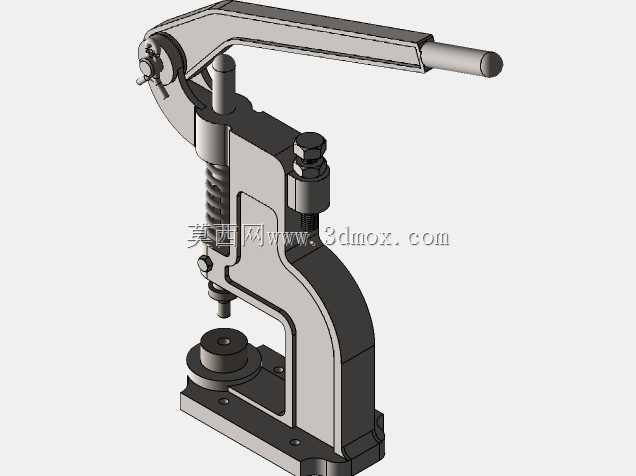

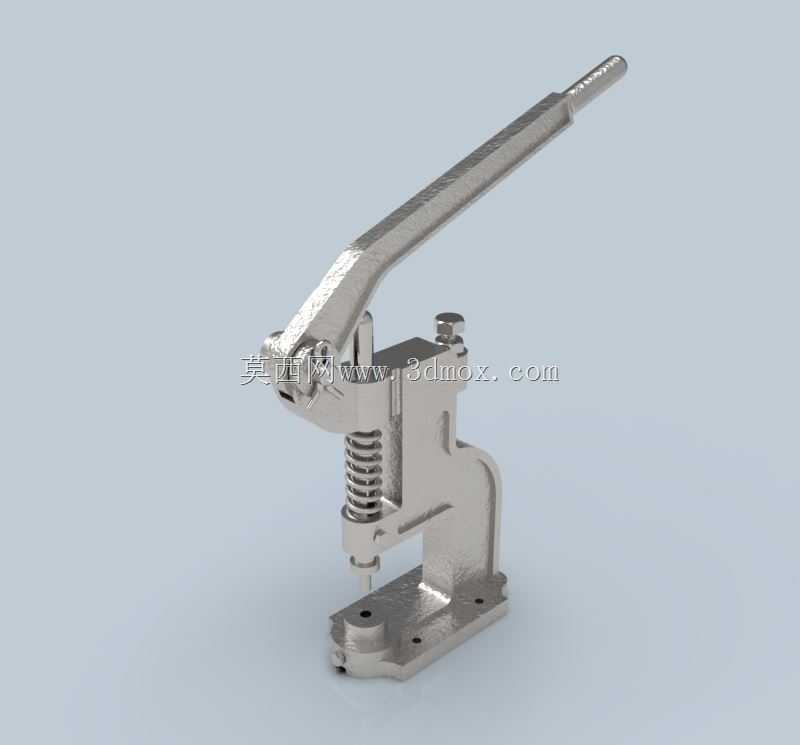

　　这款手动杠杆驱动的小型压装设备，常被布置在装配流水线的旁侧工位、维修班组的工作台面，或是小批量五金加工的零散工序场景中，用来完成薄金属片的冲孔、小尺寸销轴的压装、塑料件的铆接、电子元器件引脚的压合整形这类不需要大吨位压力的作业，相比大型冲压设备，它不需要外接气源或电源，不占用固定的大型安装空间，单人即可完成操作，在多品种小批量的生产场景、售后维修的现场作业、教学实训的拆装演示环节都有很高的适配性。从结构设计逻辑来看，设备采用了二级杠杆的力放大结构，长操作手柄的力臂长度经过匹配计算，操作人员施加在手柄末端的常规握力，经过杠杆支点的力矩转换后，能够在压头位置输出数百牛的稳定下压力，足够覆盖绝大多数小型零件的压装、冲裁需求；

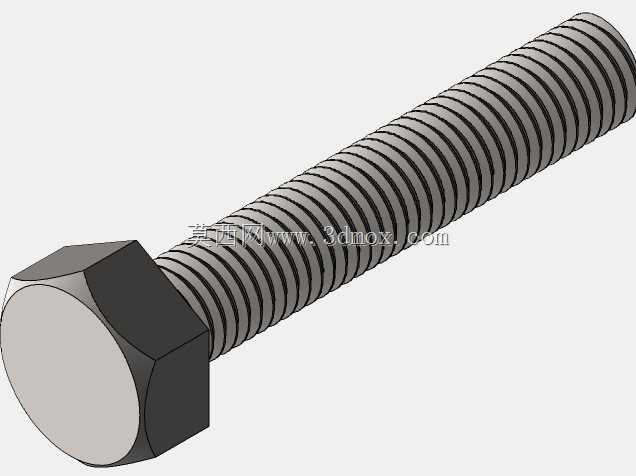

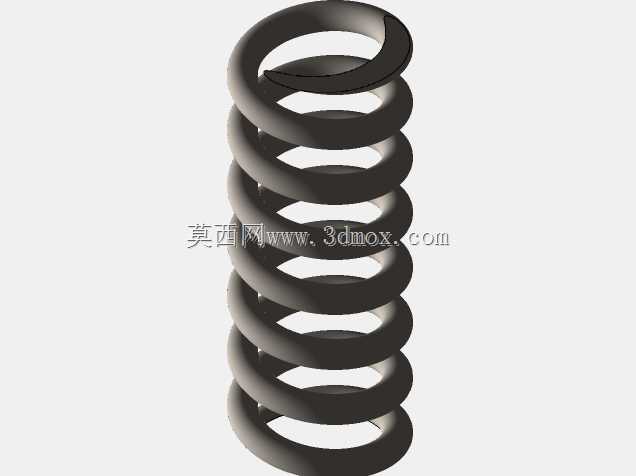

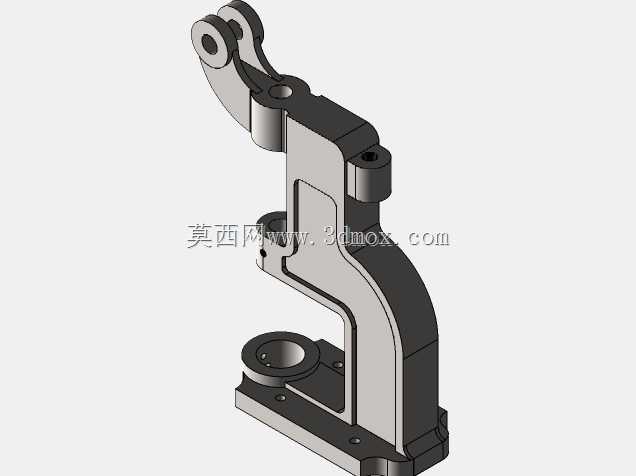

　　压头与机身主体之间设置了复位压簧，当操作人员松开操作手柄时，压簧会自动带动压杆回升到初始上限位，不需要额外手动提拉复位，能够有效减少重复操作的动作幅度，提升连续作业的效率。机身主体采用一体式C型开式结构，这种开口设计能够让操作人员从三个方向靠近作业区域，方便取放形状不规则的工件，也便于观察压头与工件定位位置的对齐情况，避免压偏导致的工件报废或工装损坏；C型机身的喉深尺寸经过刚度校核，在额定压装力下的形变量控制在0.1mm以内，能够保证压装作业的位置精度，不会因为机身变形导致压头倾斜。设备的底座部分设置了两个对称的安装沉孔，使用螺栓可以将整机牢固固定在标准工作台面上，避免压装作业时设备出现晃动偏移；底座的上平面作为工件承载的基准面，

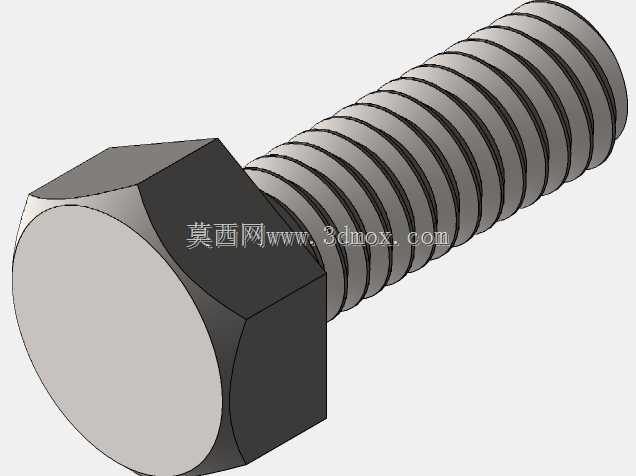

　　平面度经过精加工处理，能够保证工件放置的水平度，压杆的运动方向与底座基准面保持垂直，垂直度公差控制在0.05mm以内，确保压装力沿垂直方向传递，不会出现侧向分力损伤工件或工装本身。压头部分采用快换式结构设计，可以根据不同的作业需求更换平压头、冲孔冲头、铆接冲头、整形压头等不同的工作端头，不需要拆解整机结构，仅需松开压杆末端的紧固螺钉即可完成端头更换，能够快速切换作业功能，适配不同工序的使用需求；压杆与机身导向孔之间采用间隙配合，配合面设置了润滑槽，定期加注润滑脂即可保证压杆上下运动的顺畅性，避免出现卡滞、爬行的问题。导向部分的弹簧刚度经过匹配，既能够提供足够的复位力带动压杆快速回程，

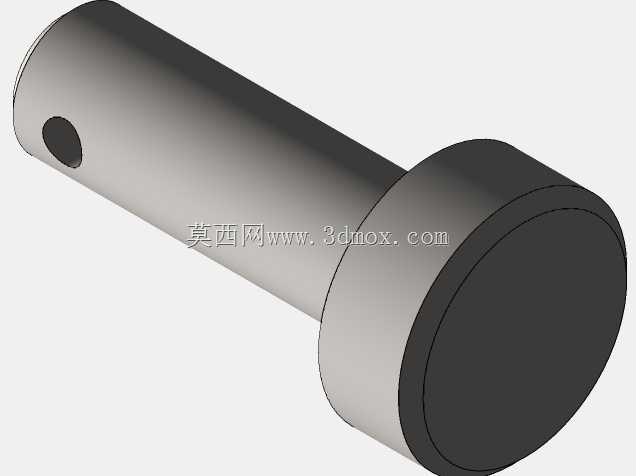

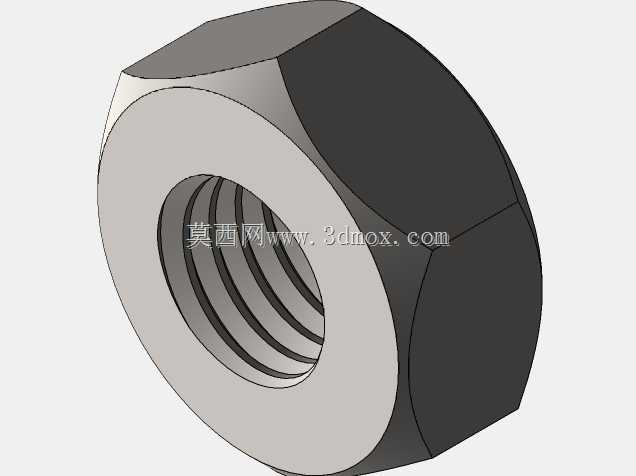

　　也不会因为弹簧力过大导致操作人员压下手柄时需要施加额外的力克服弹簧阻力，操作力的设计控制在成年人单手握力的舒适区间内，长时间重复作业也不会产生明显的疲劳感。机身上还设置了可调节的下限位螺钉，能够根据不同工件的压装深度需求，调整压头的下行极限位置，避免压装行程过大压坏工件，或是行程不足导致压装不到位的问题，调整时仅需转动限位螺母即可锁定位置，调节过程简单直观，不需要借助复杂的测量工具即可完成参数设置。在实际使用场景中，这类小型手动压具常被用来完成电器触点的铆合、小型轴承的压装、线束端子的压接、薄铝片的打标压印、塑胶外壳的卡扣压合等作业，相比气动压床它没有气源噪音，相比液压压床它不存在漏油维护的问题，整体结构简单可靠，日常仅需要定期清洁导向面、加注少量润滑油即可长期使用，故障率极低，非常适合对成本敏感、作业空间有限、压装力需求不大的生产或维修场景。在三维建模过程中，这类设备的结构需要重点关注杠杆支点的销轴强度校核、C型机身的刚度仿真、压杆与导向孔的配合公差选择，所有运动部件之间都需要预留合理的装配间隙，避免加工误差导致运动卡滞，同时要保证各受力部件的强度满足额定载荷下的安全系数要求，避免长期使用后出现结构变形或断裂的问题。
