法兰连接手动闸阀剖切结构展示

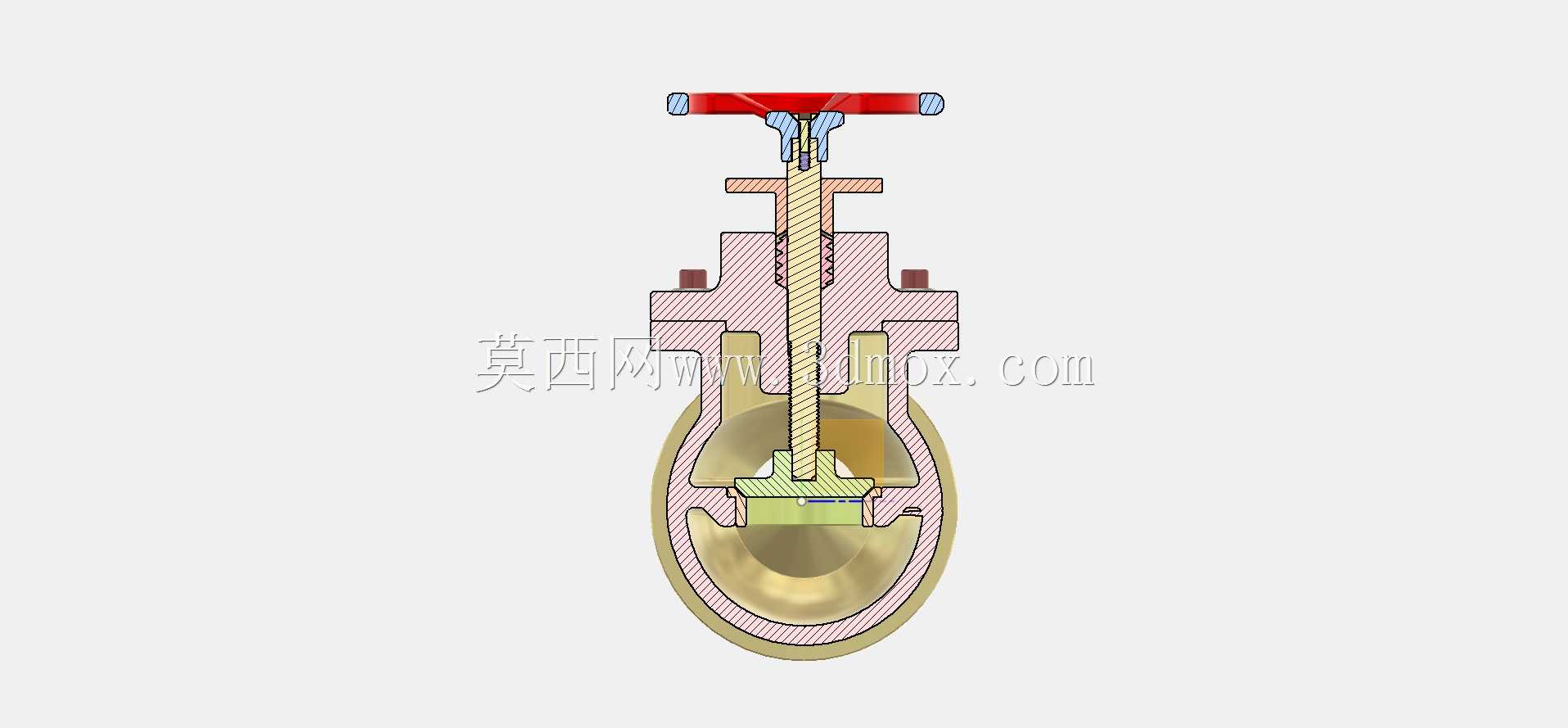

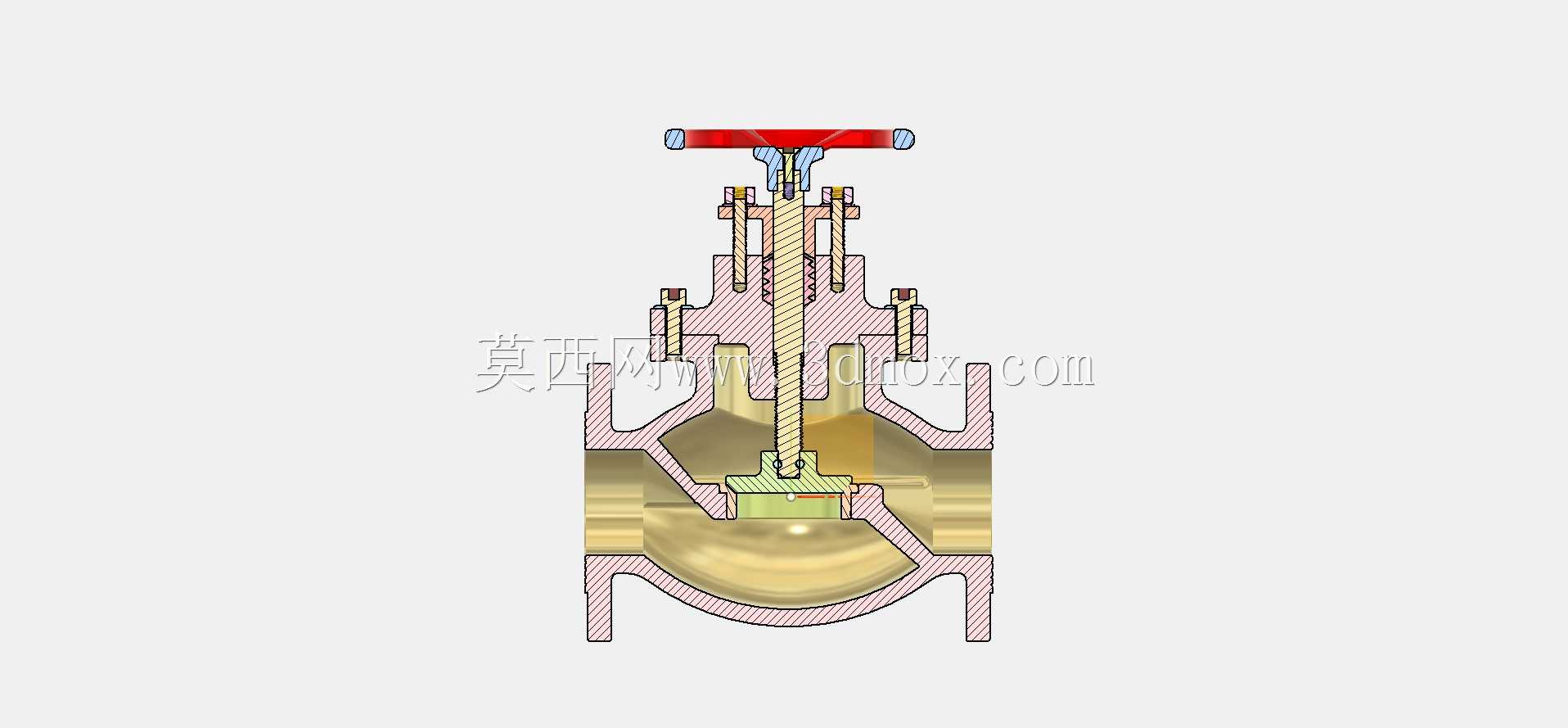

　　该模型呈现的是手动法兰式闸阀的全剖内部结构，这类阀门广泛应用于给排水、暖通空调、石油化工、市政管网等流体输送系统中，核心作用是实现管路内流体的通断控制，正常工况下处于全开或全关状态，不适合用作节流调节，避免密封面长期受介质冲蚀出现泄漏。从剖切展示的结构来看，设计阶段优先考虑了密封可靠性与操作便捷性，顶部的手轮通过阀杆螺母将旋转运动转化为阀杆的直线升降动作，带动楔形闸板沿阀体内的导向槽垂直移动，实现流道的开启与闭合；阀杆部位设置了多层填料密封结构，通过填料压盖的预紧力挤压填料，填充阀杆与阀盖之间的间隙，防止管路内带压介质从阀杆处外溢，这部分结构在建模时特意还原了填料的分层形态与压盖的螺栓压紧结构，方便从业者理解密封失效的常见诱因。

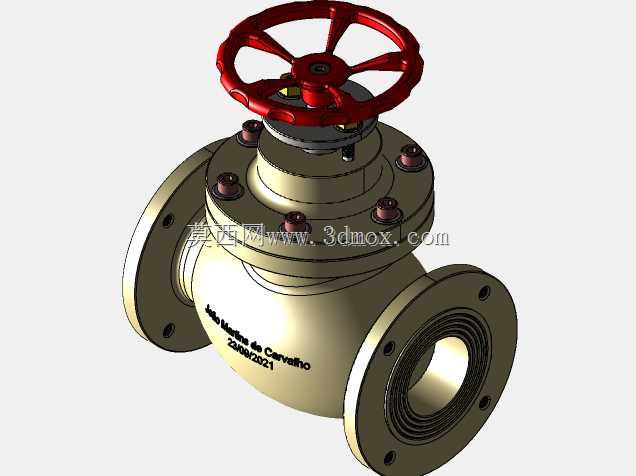

　　阀体采用两端法兰连接结构，建模时还原了法兰的密封面凸台、螺栓孔分布位置，安装时可匹配对应压力等级的管路法兰，通过螺栓紧固配合密封垫片实现接口处的静密封，安装边界需预留足够的手轮操作空间，保证手轮旋转时无周边构件干涉，同时阀杆升降行程对应的上方空间也需在管路排布时提前预留，避免阀杆上行时触碰上方管线或支架。阀体内部的流道采用直通式设计，介质流经时流阻较小，全开状态下闸板完全提升至阀盖腔体内，流道内无遮挡构件，压力损失远小于截止阀类产品，适合大口径、长距离的流体输送管路使用。模型中还还原了阀体与阀盖的连接螺栓结构、闸板的密封面角度、阀杆与闸板的连接结构，这些细节都是结构设计时需要重点校核的部分，比如闸板的导向间隙需控制在合理范围，

　　既要保证升降动作顺畅无卡滞，又要避免间隙过大导致闸板偏磨，影响密封面的贴合度；阀杆的梯形螺纹参数需匹配操作力矩，保证手动操作时无需过大的力即可实现阀门启闭，同时螺纹部位需考虑防锈与润滑结构，避免长期使用后螺纹锈蚀卡涩。
