多规格手柄式蝶形飞阀结构设计

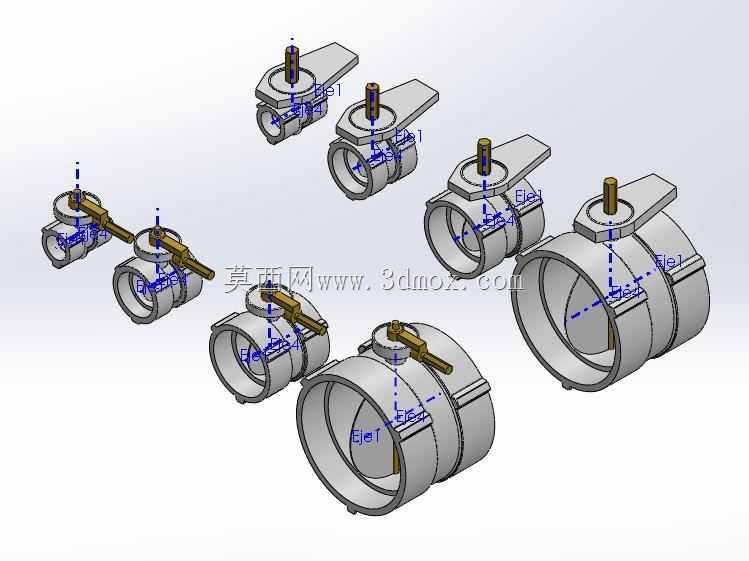

　　这类蝶形飞阀主要应用在低压流体输送管路系统中，常见于给排水管网、暖通循环管路、轻工流体输送生产线的通断与流量调节工位，相比传统法兰蝶阀结构更紧凑，占用管路轴向安装空间更小，适配小口径到中口径的薄壁管路、快装管路连接场景。从结构设计来看，整套模型覆盖了多档通径规格，统一采用扳动手柄式驱动结构，手柄与阀杆采用扁位配合传递扭矩，阀杆与阀体接触位置设置了密封轴套结构，既可以降低转动摩擦阻力，也能避免流体从阀杆装配间隙泄漏。阀板采用偏心式密封贴合设计，转动90度即可实现全开与全关状态切换，全开状态下阀板与管路流向平行，流阻系数远小于截止阀类结构，不会对管路内流体输送造成过多压损，适合对管路压降有严格要求的循环系统。

　　设计过程中优先考虑了现场操作的便捷性，手柄长度按照不同通径的操作扭矩匹配，小通径规格手柄长度更短，大通径规格适当加长手柄力臂，操作人员无需额外辅助工具即可手动完成启闭操作，手柄上设置了档位限位结构，可以将阀板锁定在不同开度位置，满足管路流量调节的使用需求。安装边界方面，不同通径规格的阀体两端均采用适配对应管道外径的套接结构，安装时直接将阀体套入管路端部后通过卡箍或焊接方式固定即可，无需额外搭配配对法兰，大幅降低现场安装的配件成本与施工工时。阀体的流道采用等径设计，不存在缩径结构，不会在阀体内形成介质沉积死角，适合输送带有少量悬浮杂质的流体介质，避免杂质卡滞阀板影响密封性能。密封面采用环形整圈贴合结构，关闭状态下密封比压均匀分布，

　　低压工况下可以实现零泄漏密封，日常维护时仅需拆开阀杆端部的压盖即可更换密封件，无需将整个阀体从管路上拆下，大幅降低后期运维的工作量。整套系列化设计统一了阀杆、手柄、密封件的通用规格，不同通径产品的易损件可以互换，减少了备件储备的品类与库存压力，适配民用供水、小型工业循环系统、农业灌溉管网等多场景的使用需求。
