啮合式直齿圆柱传动齿轮组结构设计

　　这套直齿圆柱齿轮组是机械传动系统里最基础也最常用的动力传递构件，日常在轻工输送设备、小型机床进给机构、农用机械动力分配单元、自动化生产线的同步传动工位都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，不会像斜齿轮那样产生轴向推力，对支撑轴承的载荷要求更简单，安装调试的门槛也更低。做这套结构设计的时候，首先要匹配安装空间的轴间距边界，两个齿轮的中心距要严格和配套设备的轴承座安装孔位对齐，齿顶圆直径不能超出周边护罩的内部净空，避免运转时和壳体、相邻传动件发生剐蹭；轮毂部分的内孔尺寸要和配套传动轴的直径做公差配合，通常选过渡配合加键槽定位，保证扭矩传递过程中不会出现轴和齿轮的相对打滑，键槽的位置要和齿向做相位对齐，

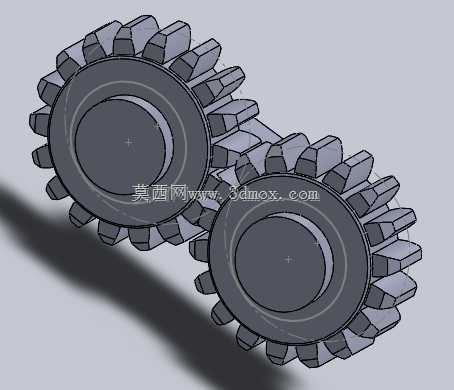

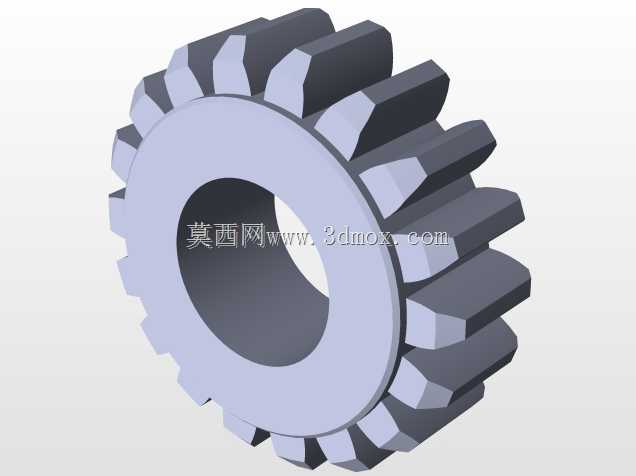

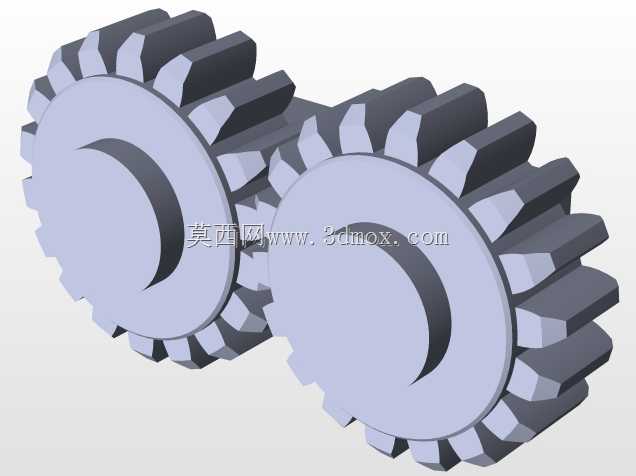

　　方便装配时找正动平衡。齿形参数的选择上，要结合传递的额定扭矩核算齿面接触强度和齿根弯曲强度，模数选值不能过小，否则重载下容易出现断齿故障，也不能盲目选大模数导致整体结构臃肿、转动惯量过大，影响传动响应速度；齿宽的设定要兼顾承载能力和轴向安装空间，齿宽过窄会导致单位齿面载荷过高加剧磨损，过宽则会提高对轴系平行度的要求，一旦安装出现偏斜就会出现齿面偏载，局部磨损过快。这套齿轮组采用外啮合平行轴布置，两个齿轮旋向一致，传动时转向相反，适合需要反向同步转动的传动工位，齿端做了微小的倒角处理，既可以避免装配时齿边磕碰产生毛刺，也能减少啮合起始阶段的刚性冲击，降低运转噪音。实际应用中，这类直齿轮组不需要复杂的润滑回路，

　　低速工况下定期涂抹润滑脂即可维持稳定运转，维护成本远低于蜗轮蜗杆、行星齿轮等复杂传动结构，对于传动精度要求不是极高、载荷中等的常规机械设备来说，是性价比极高的传动方案。设计时还预留了合理的齿侧间隙，既可以补偿热膨胀带来的尺寸形变，也能容纳少量润滑介质，避免运转时出现卡齿憋停的故障，齿轮的端面和安装轴的台阶面之间预留了微小的调整间隙，方便装配时调整轴向位置，保证两个齿轮的全齿宽都能参与啮合，最大化齿面接触面积，延长整套传动件的使用寿命。
