连铸机用叉型连接框架结构设计

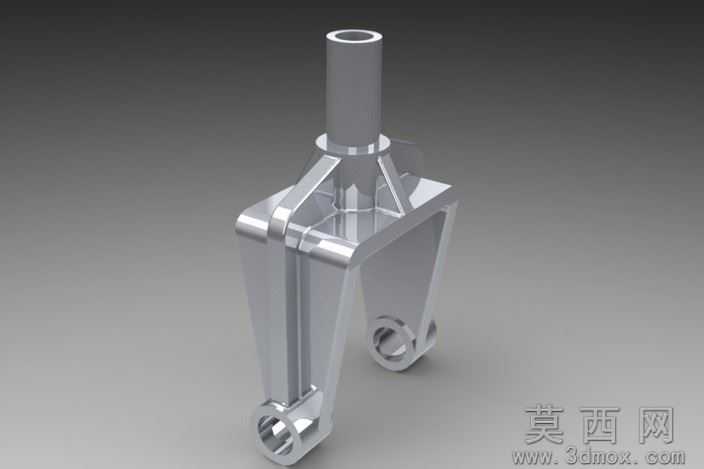

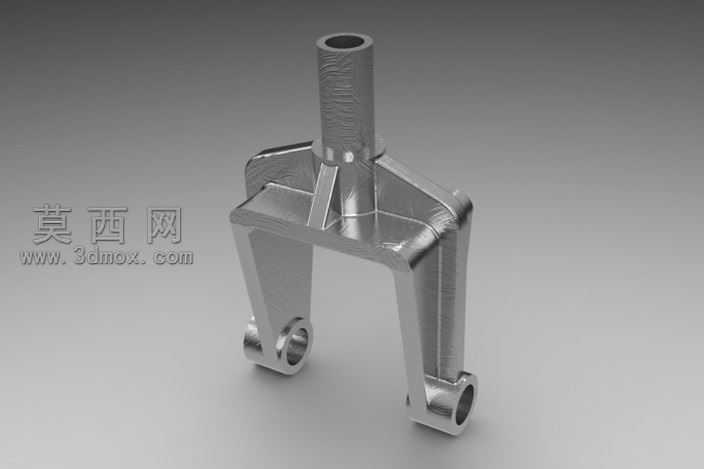

本连铸机框架三维模型采用SolidWorks进行全参数化建模，建模过程遵循机械结构设计的合理性与加工工艺可行性原则，整体结构为对称式叉型承力构件。建模初期先完成主体基准轴、基准面的搭建，以顶部圆柱安装段为核心定位基准，向下延伸出对称分布的双侧叉臂结构，顶部圆柱段设计为等径直杆形态，用于与连铸机上部驱动或导向部件完成同轴装配，圆柱与叉臂衔接位置设置了三角形加强筋结构，通过筋特征完成建模，有效强化衔接位置的结构强度，避免设备运行过程中衔接处出现应力集中导致的形变或断裂问题。双侧叉臂采用等厚板状延伸结构，臂体边缘做了均匀的圆角过渡处理，既消除了锐边的应力集中隐患，也符合实际金属构件的铸造、机加工工艺要求，叉臂末端设计为同轴带孔耳座结构，两个耳座的安装孔保持严格同轴度，建模时通过同轴心约束保证孔位精度，用于与连铸机下部摆动或牵引部件完成铰接装配，实现动力与动作的传递。材质设置方面，模型整体赋予铸钢材质效果，渲染阶段调整材质的金属粗糙度、反光度参数，还原铸钢构件经喷砂处理后的哑光金属质感，同时添加柔和的环境漫反射光源，通过多角度打光凸显构件的棱边过渡、加强筋结构与耳座孔位的细节特征，让整体渲染效果贴近实际工业铸件的真实外观。设计过程中充分考虑连铸设备高温、高负荷、连续运行的工况特点，对叉臂的受力截面、加强筋的布设位置、耳座孔的壁厚都做了针对性的结构优化，在保证整体结构强度满足承力要求的前提下，尽可能去除非必要的冗余材料，控制构件整体重量，降低设备运行的负载。模型各特征均保留完整的参数化建模历史，可根据实际连铸机的装配尺寸需求，快速调整顶部圆柱直径、叉臂开档距离、耳座孔径等核心参数，适配不同规格型号连铸设备的安装使用需求，整体结构无建模错误，各装配衔接面的尺寸公差预留合理，可直接用于后续的工程图导出、结构受力仿真分析以及加工制造参考。
