四股钢丝圆编织电线电缆结构模型

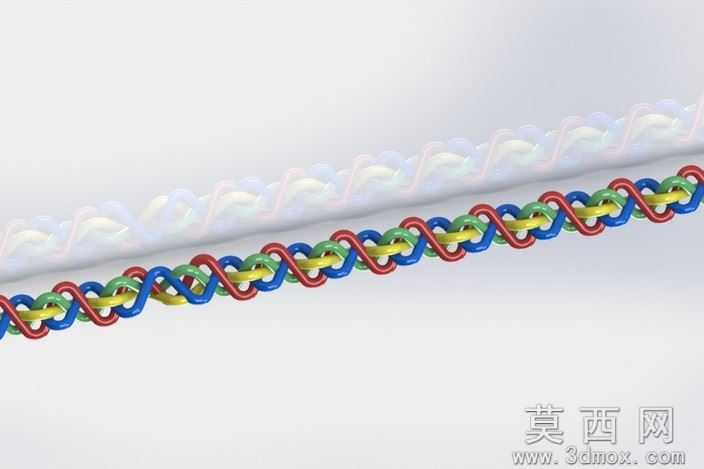

本模型为四股钢丝圆编织电线电缆的三维结构展示模型，建模过程以还原真实编织线缆的交错缠绕结构为核心目标，首先通过三维草绘工具绘制单股钢丝的螺旋走向路径，精准控制每一股钢丝的螺距、缠绕半径与相邻股线的相位偏移量，确保四股钢丝能够按照圆编织的工艺逻辑实现连续交错咬合，避免出现结构穿模、间隙不均的问题。建模阶段采用扫描特征生成单股钢丝的实体结构，为每一股钢丝赋予差异化的高饱和度纯色材质，分别采用红、蓝、绿、黄四种区分度极高的色彩，无需额外标注即可清晰分辨不同钢丝的走向与交织关系，直观呈现编织结构的穿插逻辑。模型整体为等径圆线形态，完整还原了编织层外表面连续螺旋的纹理特征，每一个交织节点的压叠关系都与实际编织工艺完全一致，上层钢丝与下层钢丝的位置关系准确，能够清晰展示圆编织结构的成型原理。渲染阶段采用柔和的均匀漫反射光源，避免金属材质产生过强的反光遮挡结构细节，背景选用浅灰色纯色背景突出线缆主体，同时通过半透明的渐变虚影展示线缆的延伸走向，既呈现了模型的局部细节，也暗示了线缆的连续长材属性。模型结构设计兼顾了展示性与工艺参考性，所有编织段的结构参数统一，交织点分布均匀，能够直观体现四股圆编织线缆的结构稳定性与成型特点，可用于电线电缆编织工艺的结构演示、线缆产品的结构教学以及相关编织类产品的设计参考，帮助观者快速理解多股线材圆编织的空间交错逻辑，清晰观察每一股线材在编织过程中的走向变化与压叠关系，无需拆解即可掌握该类编织线缆的内部结构组成。
