可偏角传动万向支架轴承结构设计

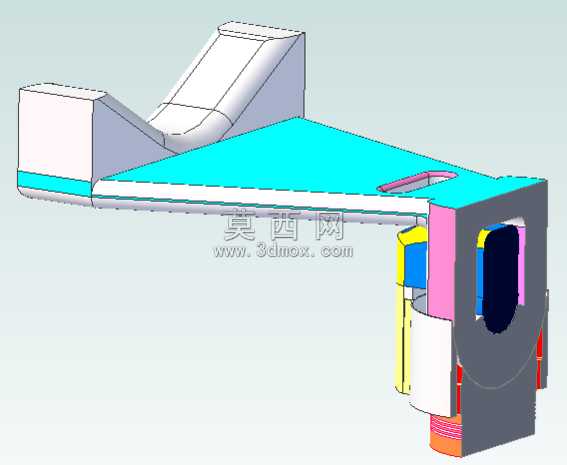

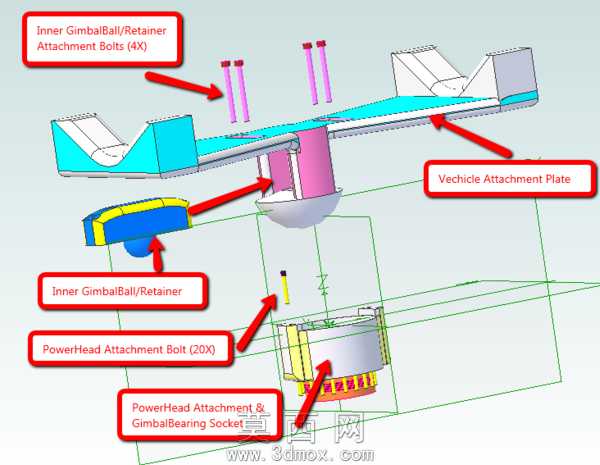

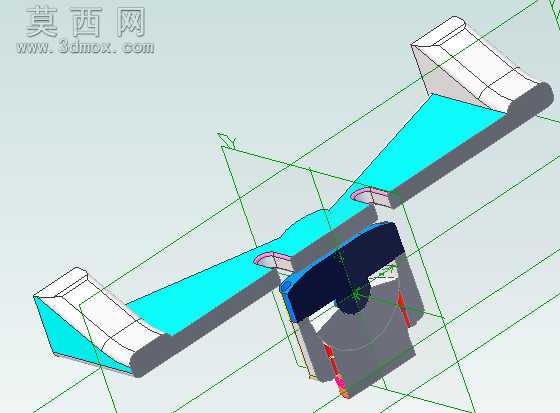

本作品为可实现多轴角度补偿的万向支架轴承三维设计，建模阶段采用参数化特征构建逻辑，先完成核心回转基体的草绘轮廓，通过旋转凸台生成轴承主体基座，再对基座上的铰接安装位进行拉伸切除，预留出支架臂的装配间隙与转动空间。支架臂部分采用对称式结构建模，先绘制单侧臂的截面轮廓，通过拉伸生成实体后，对臂端的连接叉口做圆角过渡处理，避免应力集中，再通过镜像特征完成对称侧臂的构建，保证两侧结构的尺寸一致性。铰接副部分单独建模，对销轴与轴孔的配合公差做了参数化预留，确保转动副可实现顺畅的角度偏转，同时在轴承主体下端设计有环状安装齿槽，通过阵列特征生成均匀排布的齿形结构，用于与外部传动部件的啮合固定。渲染阶段采用金属材质赋予整体结构，主体基座与支架臂使用哑光银灰色金属材质，模拟合金钢的磨砂质感，铰接销轴部分做高光金属处理，区分不同部件的材质差异，场景采用柔和的侧上方打光，突出结构的轮廓层次与装配关系，同时添加微弱的环境反射，让金属材质的质感更贴近真实工业零件的视觉效果。结构设计上，该万向支架轴承可实现沿Y轴与Z轴方向12.5度的角度偏转，能够补偿传动过程中两连接轴之间的角度偏移，避免刚性连接带来的部件损耗，双截面视图的结构设计可清晰展示内部铰接副的配合关系，直观呈现转动过程中的运动轨迹。设计思路围绕重载传动场景的使用需求展开，针对车辆倾翻结构等需要大推力传递同时存在角度偏移的工况，优化了铰接部位的受力结构，增大了销轴与轴孔的接触面积，可承受最高225000磅的推力载荷，在保证角度补偿能力的同时提升了结构的承载强度，整体结构无冗余设计，各部件的装配关系清晰，可直接用于后续的工程分析、装配模拟以及实物加工的参考。
