单腔转移式橡胶原型成型模具结构

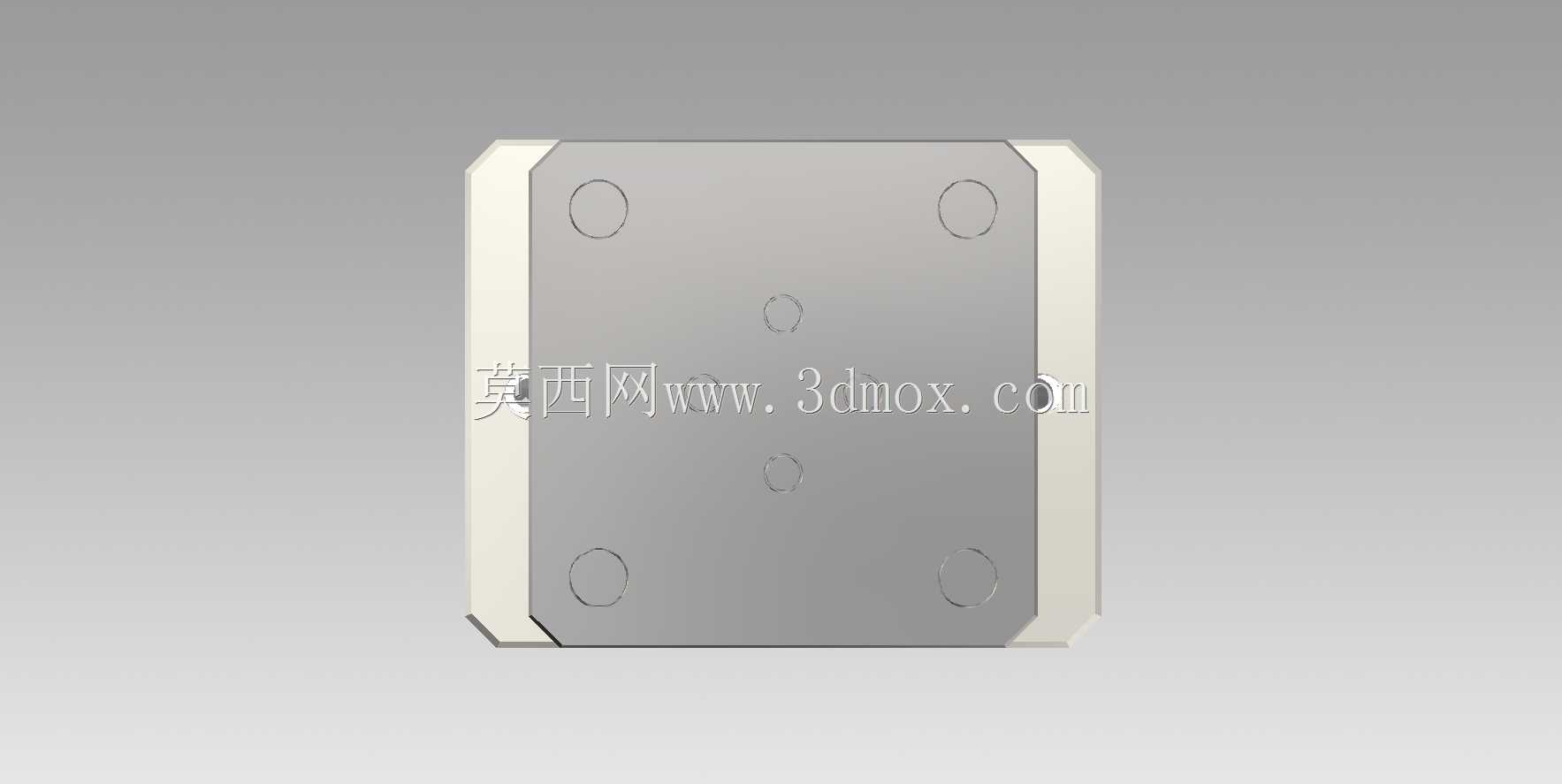

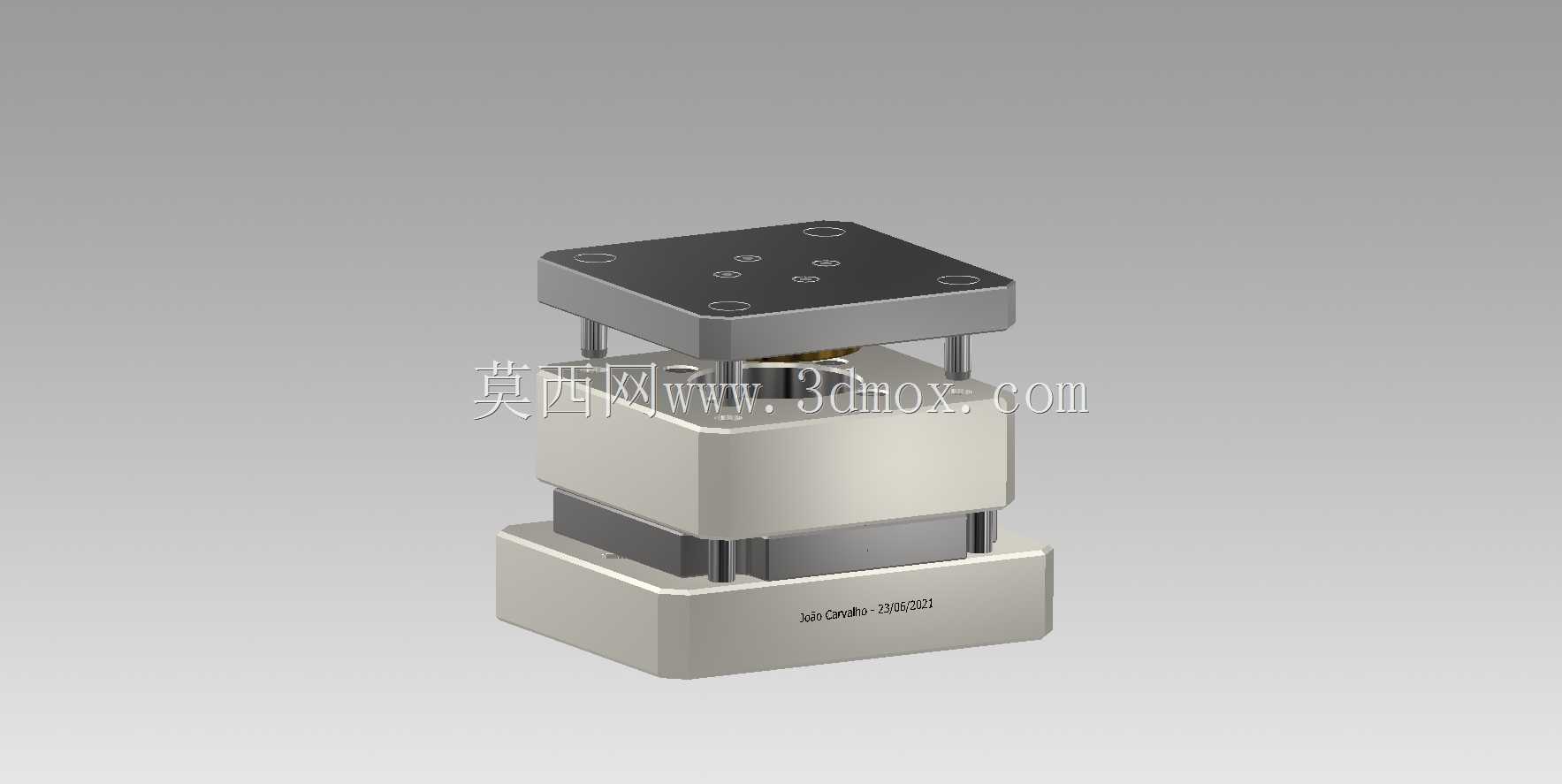

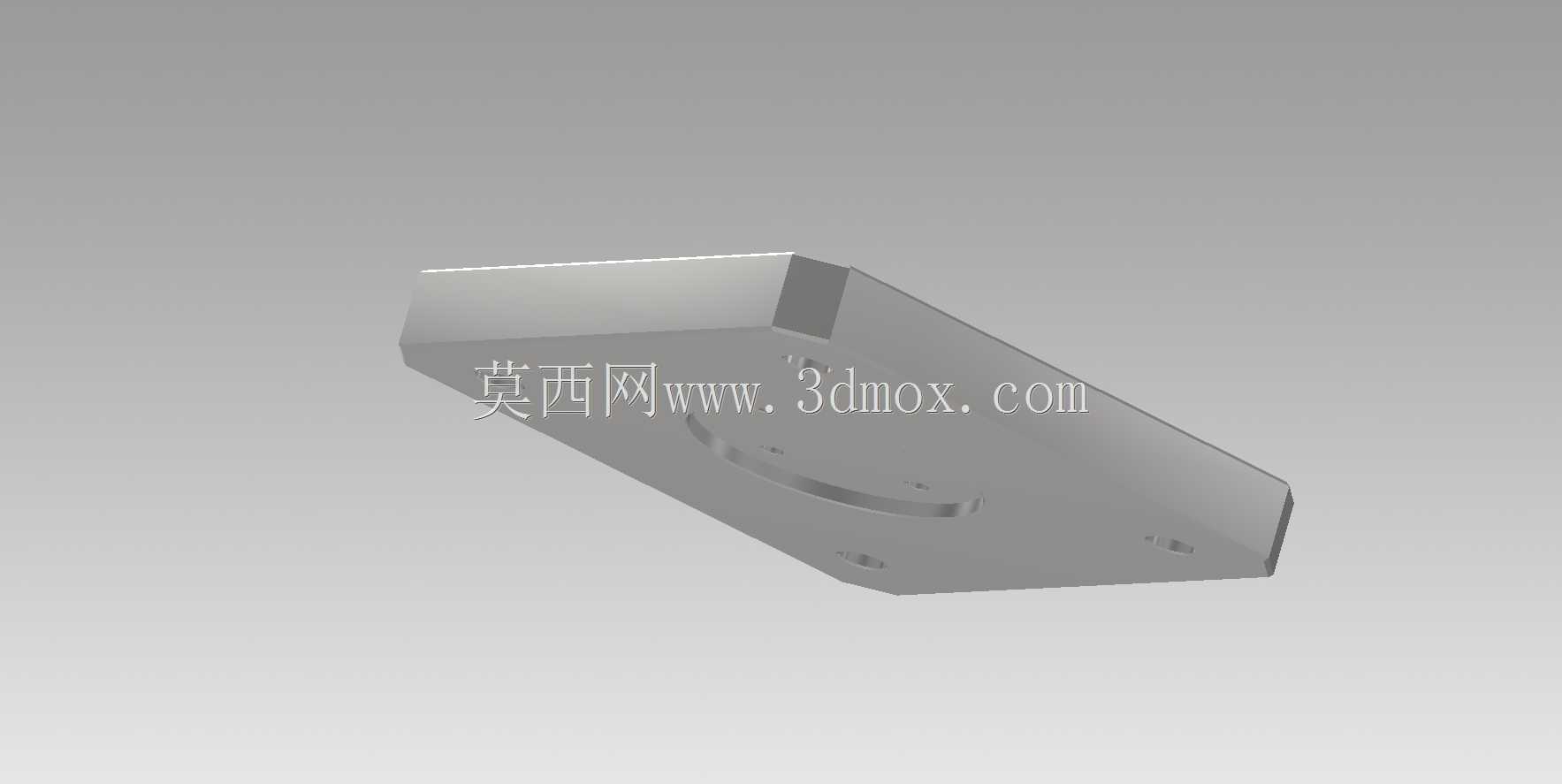

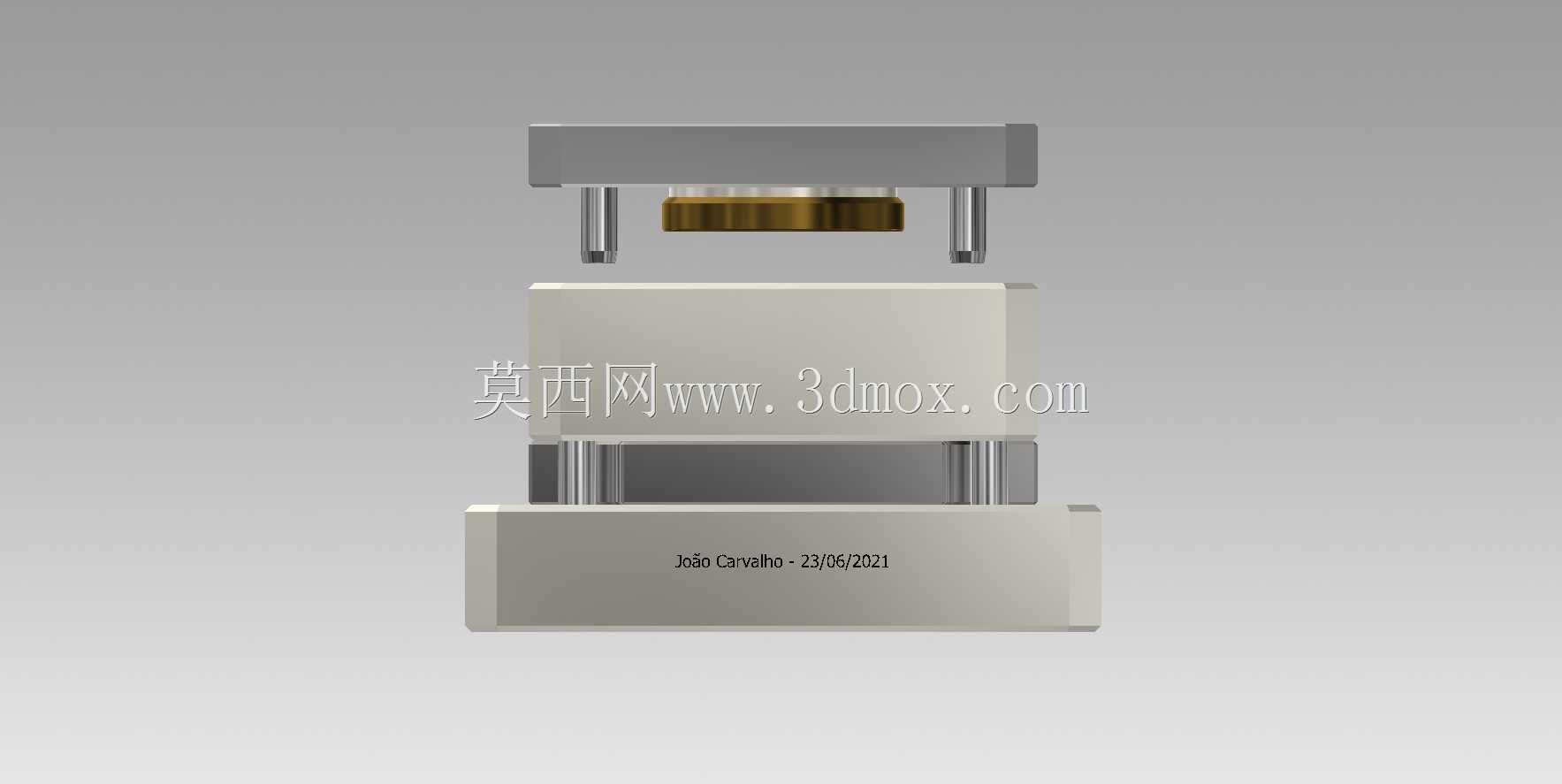

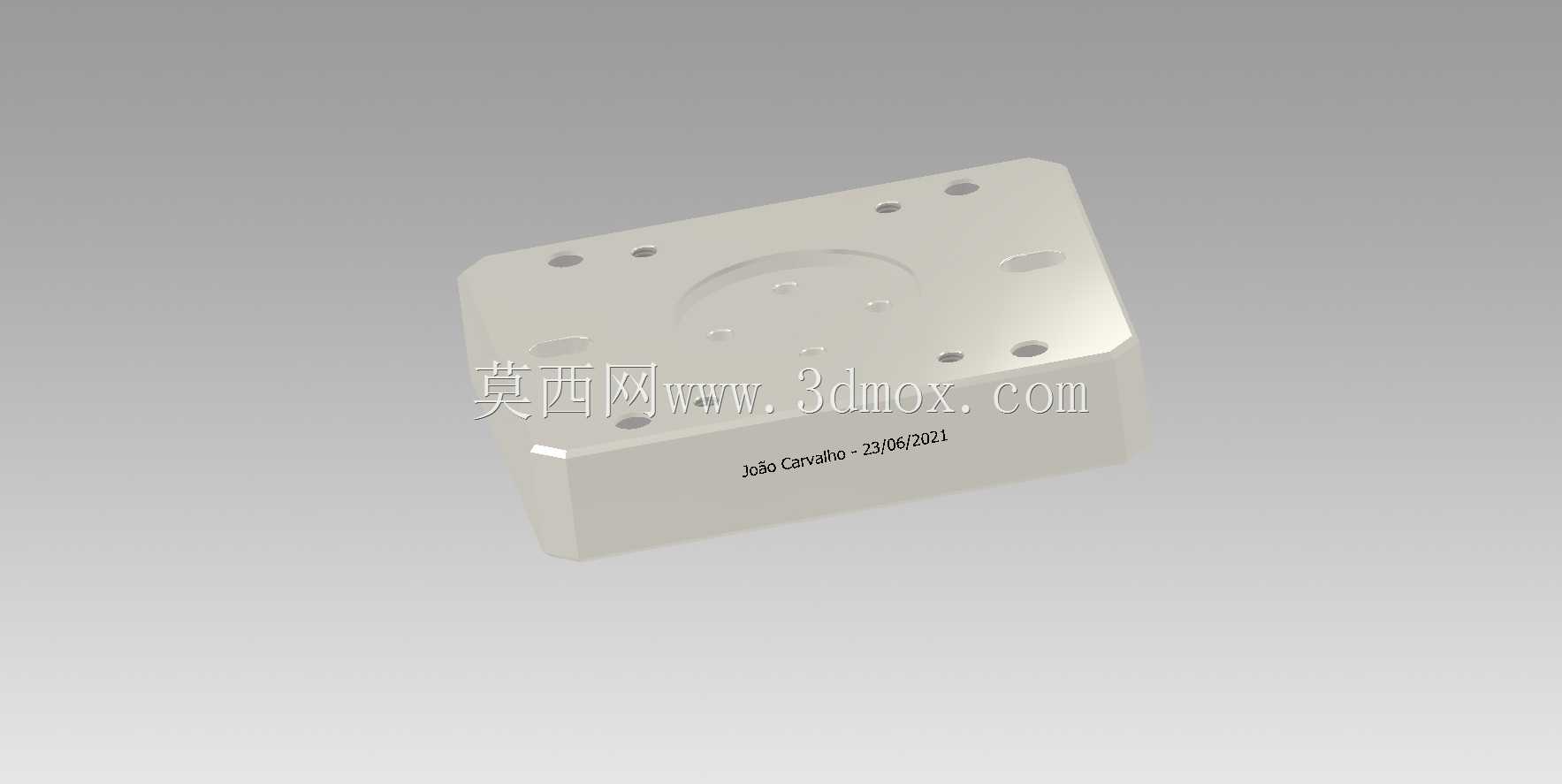

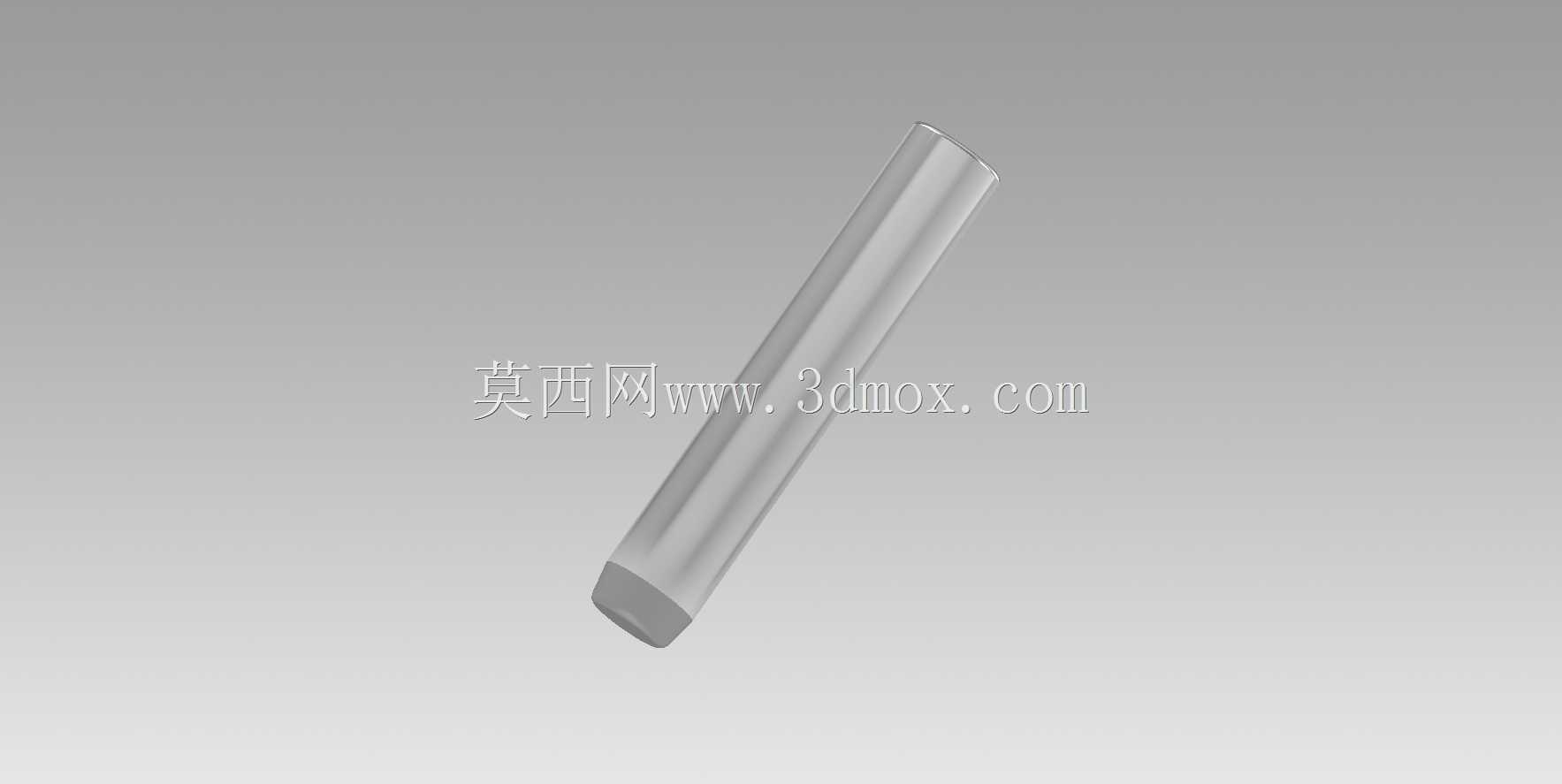

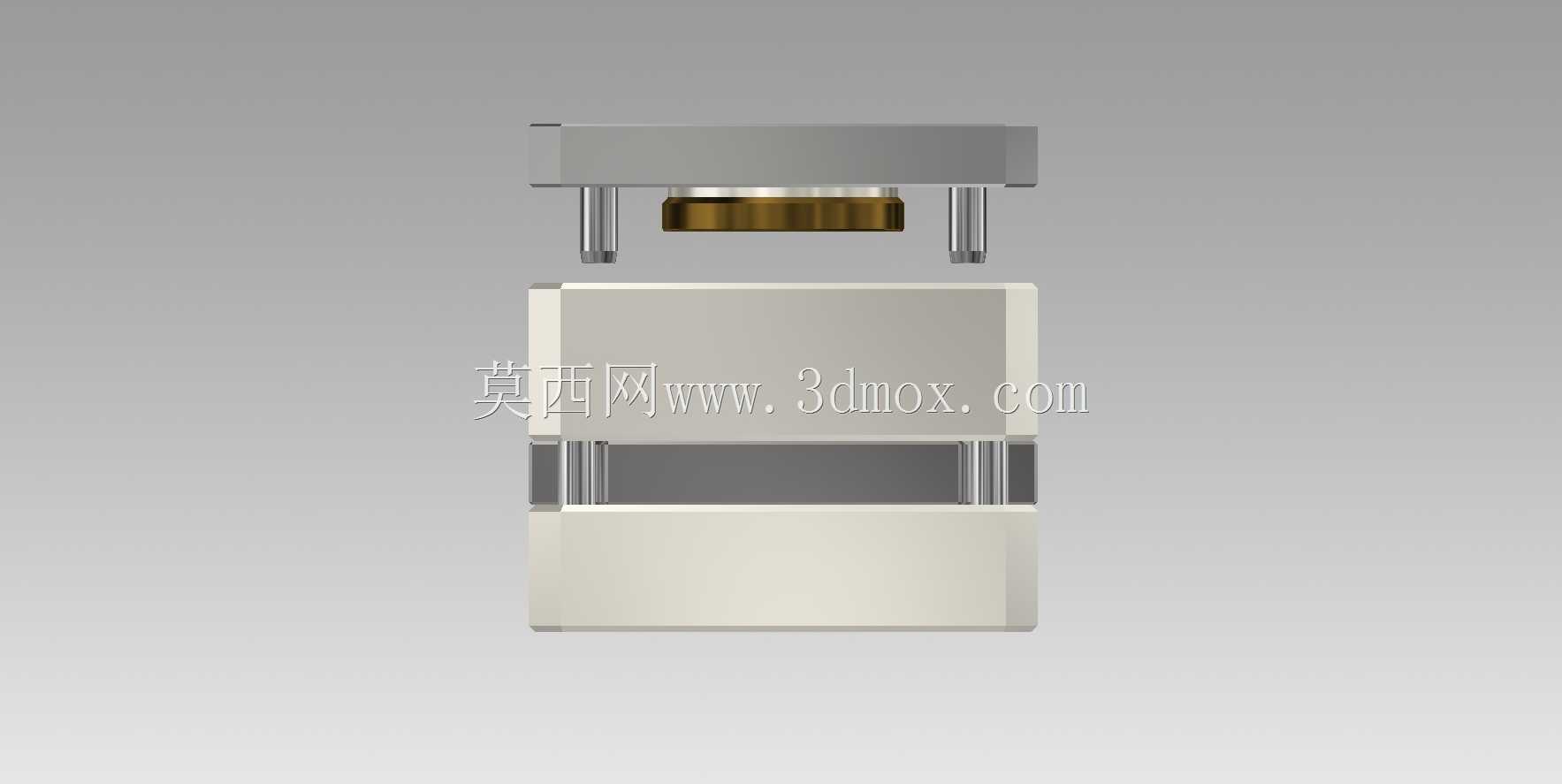

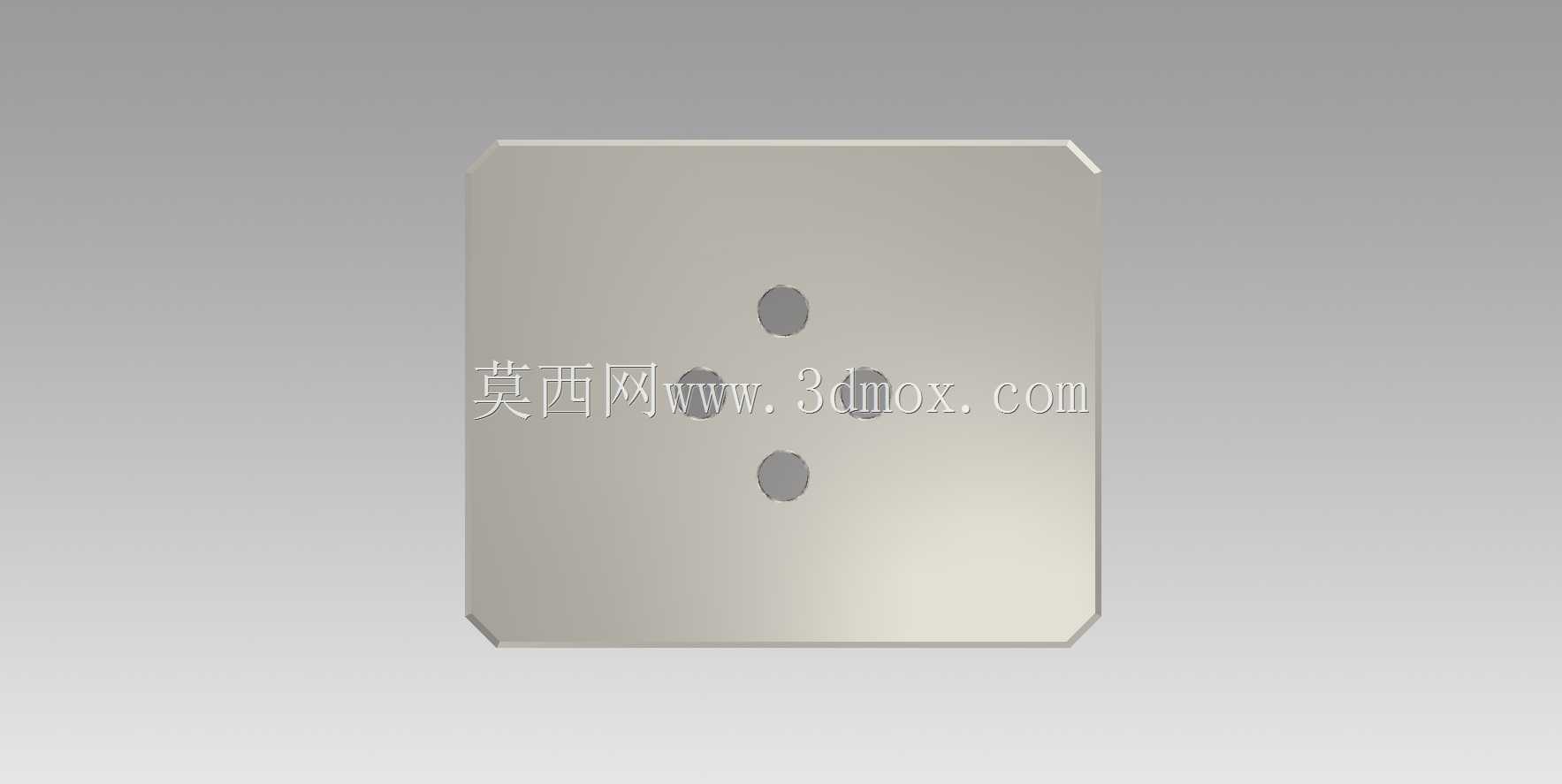

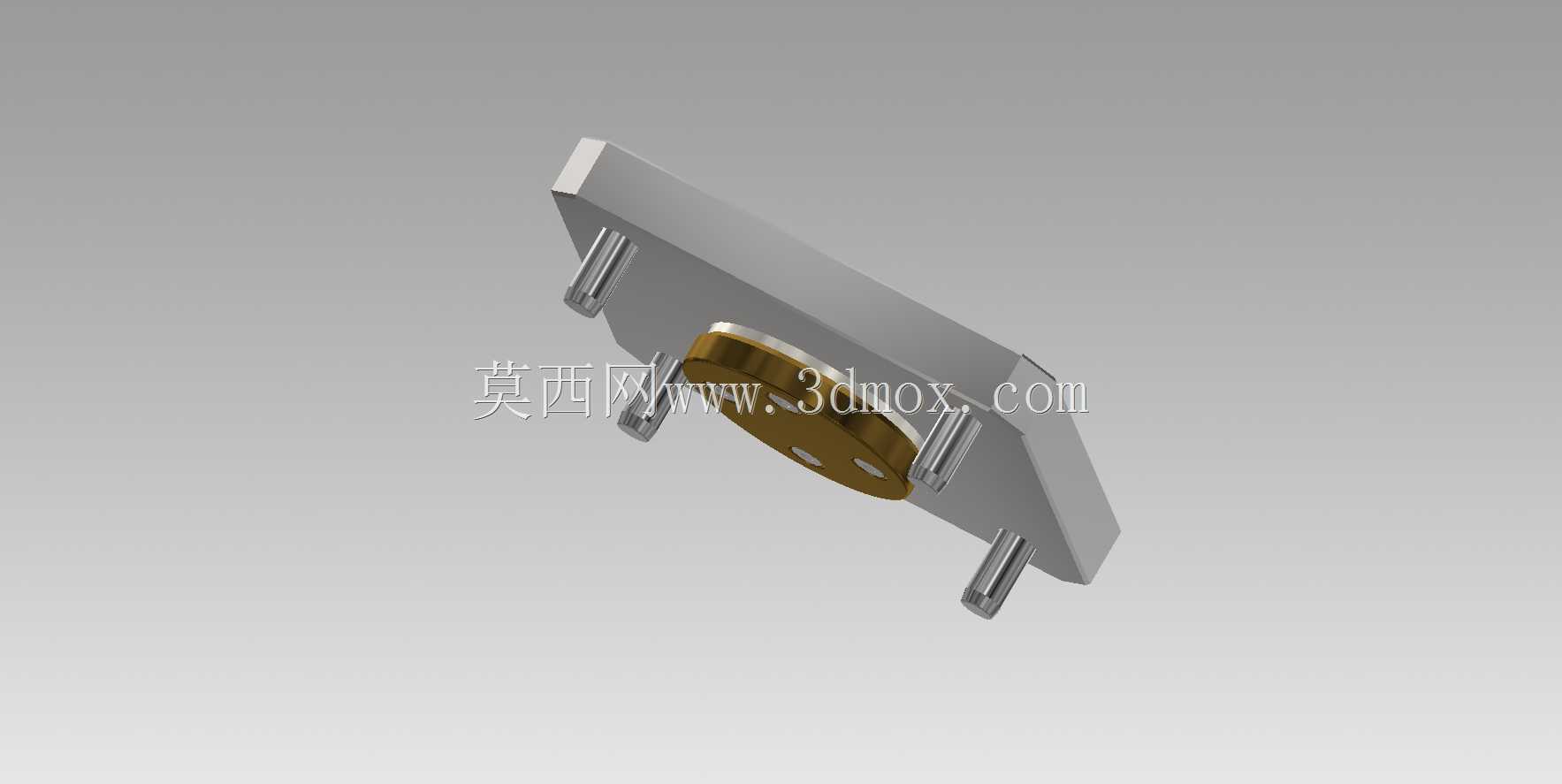

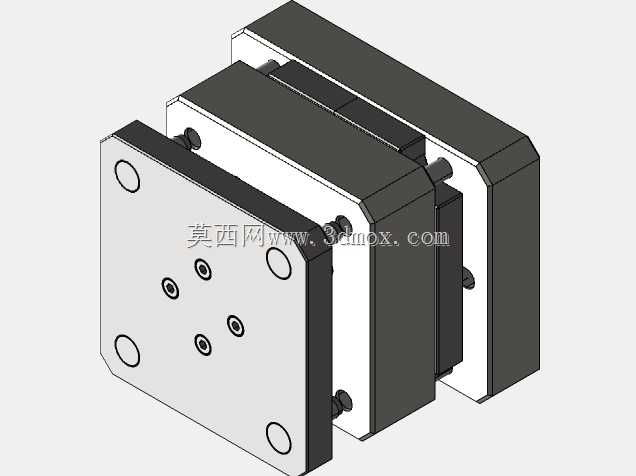

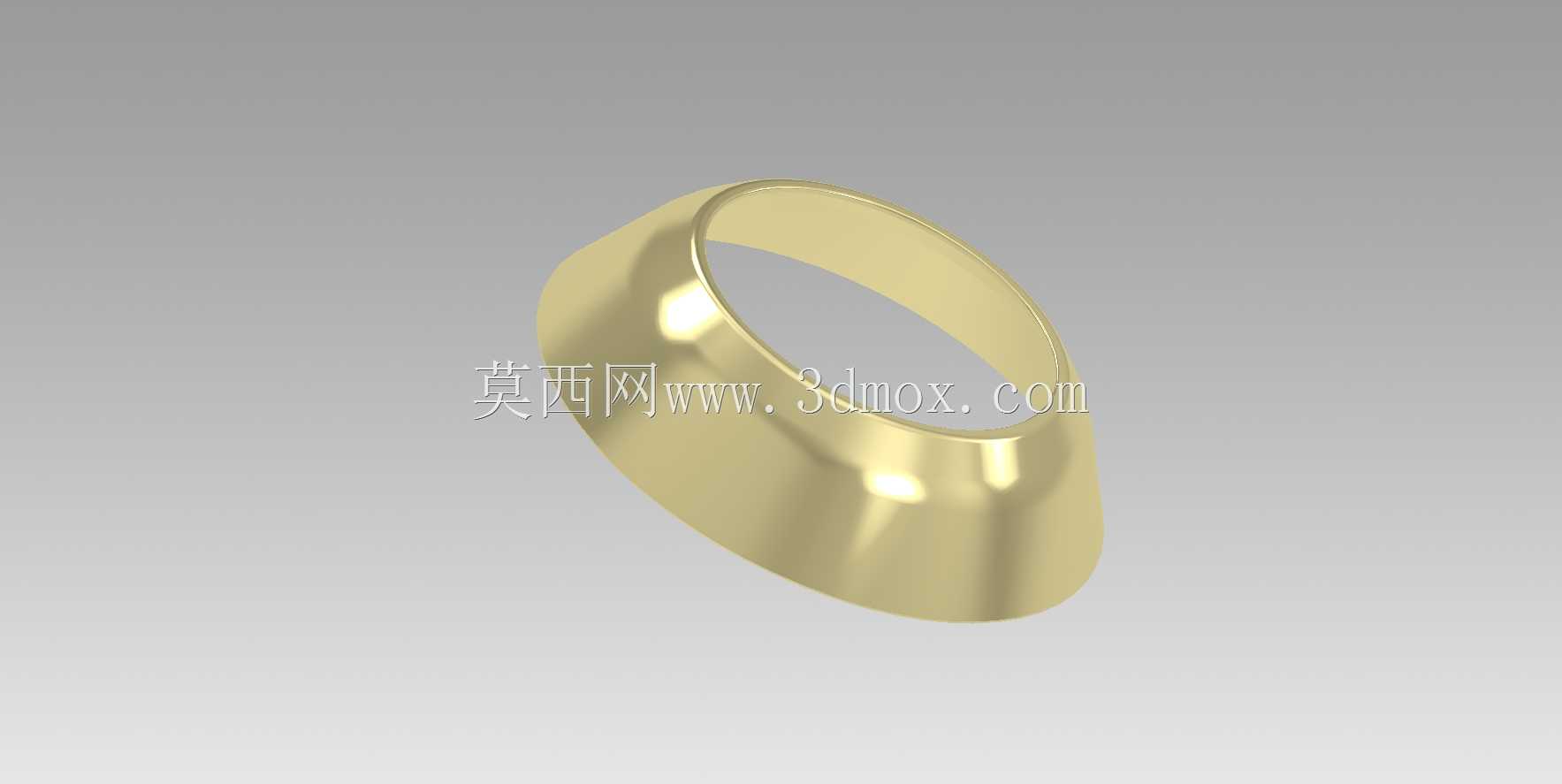

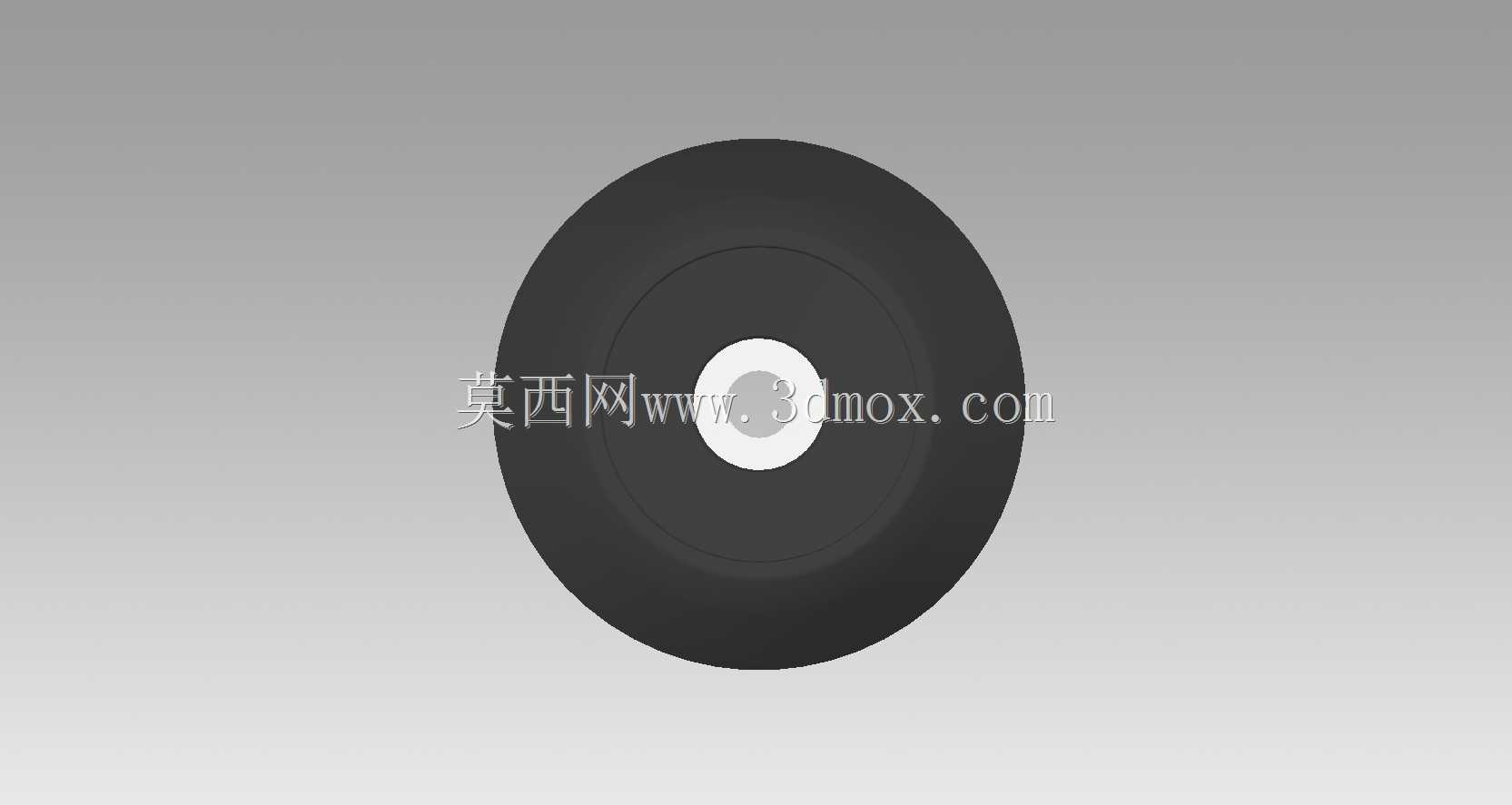

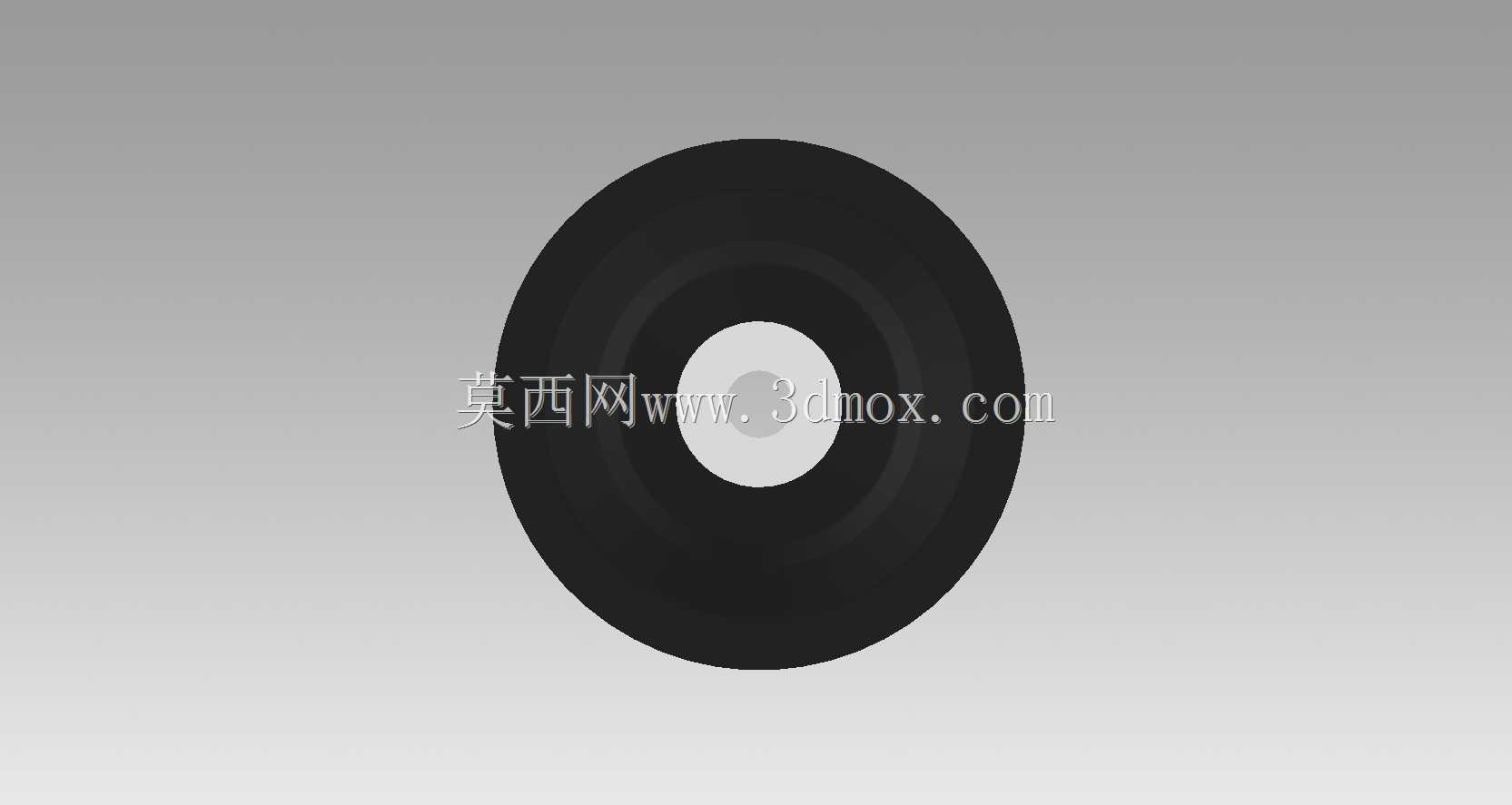

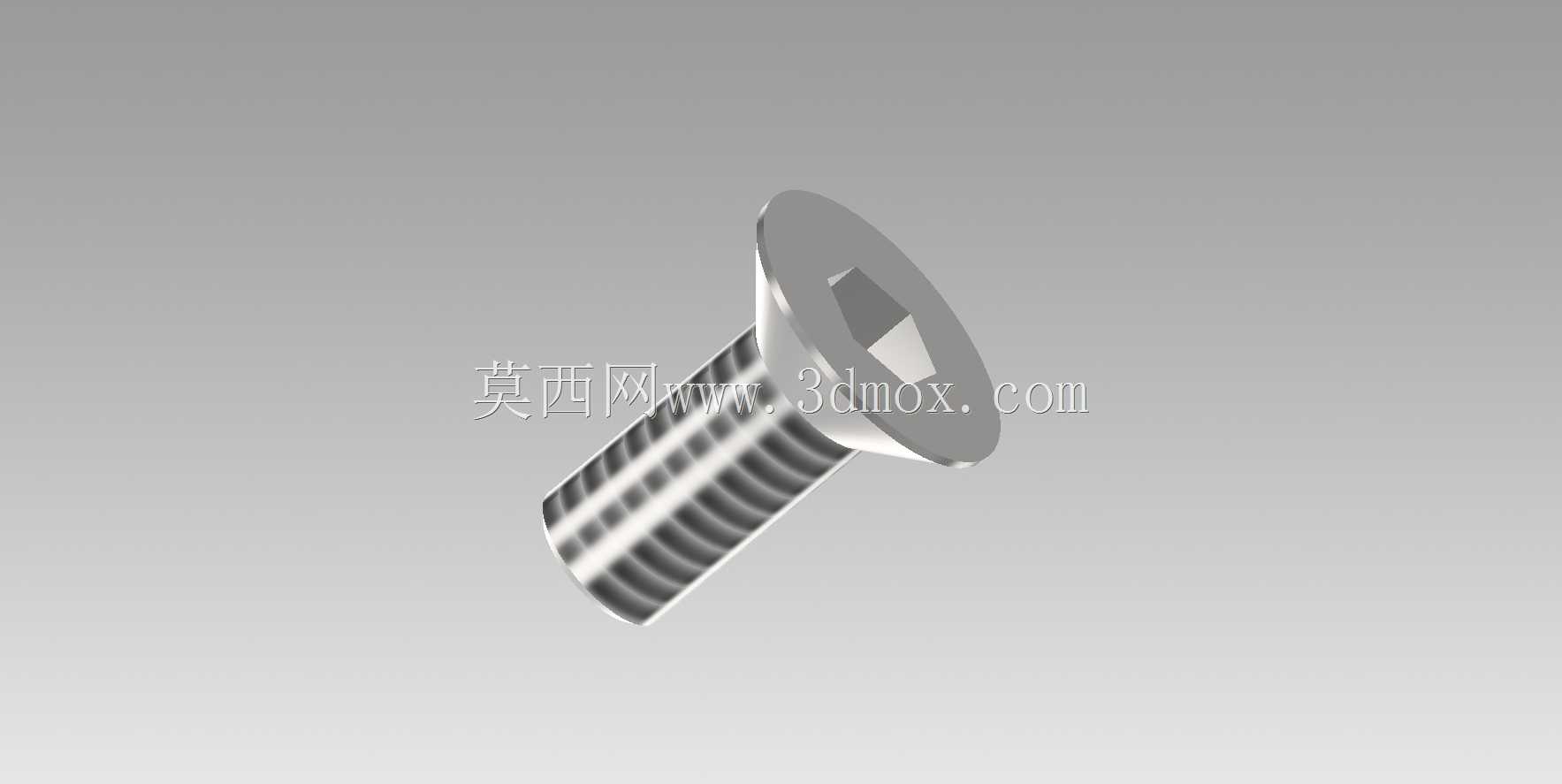

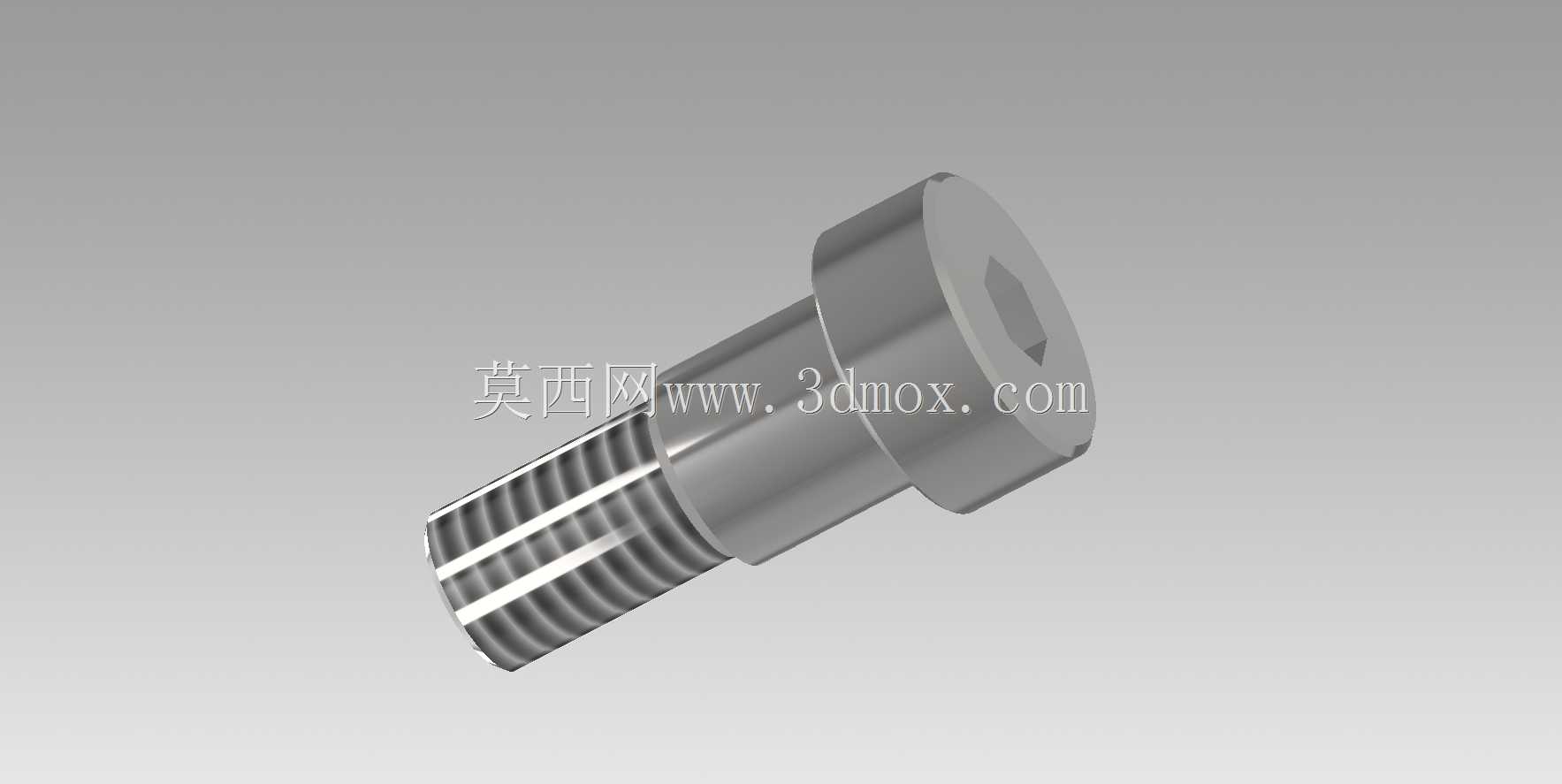

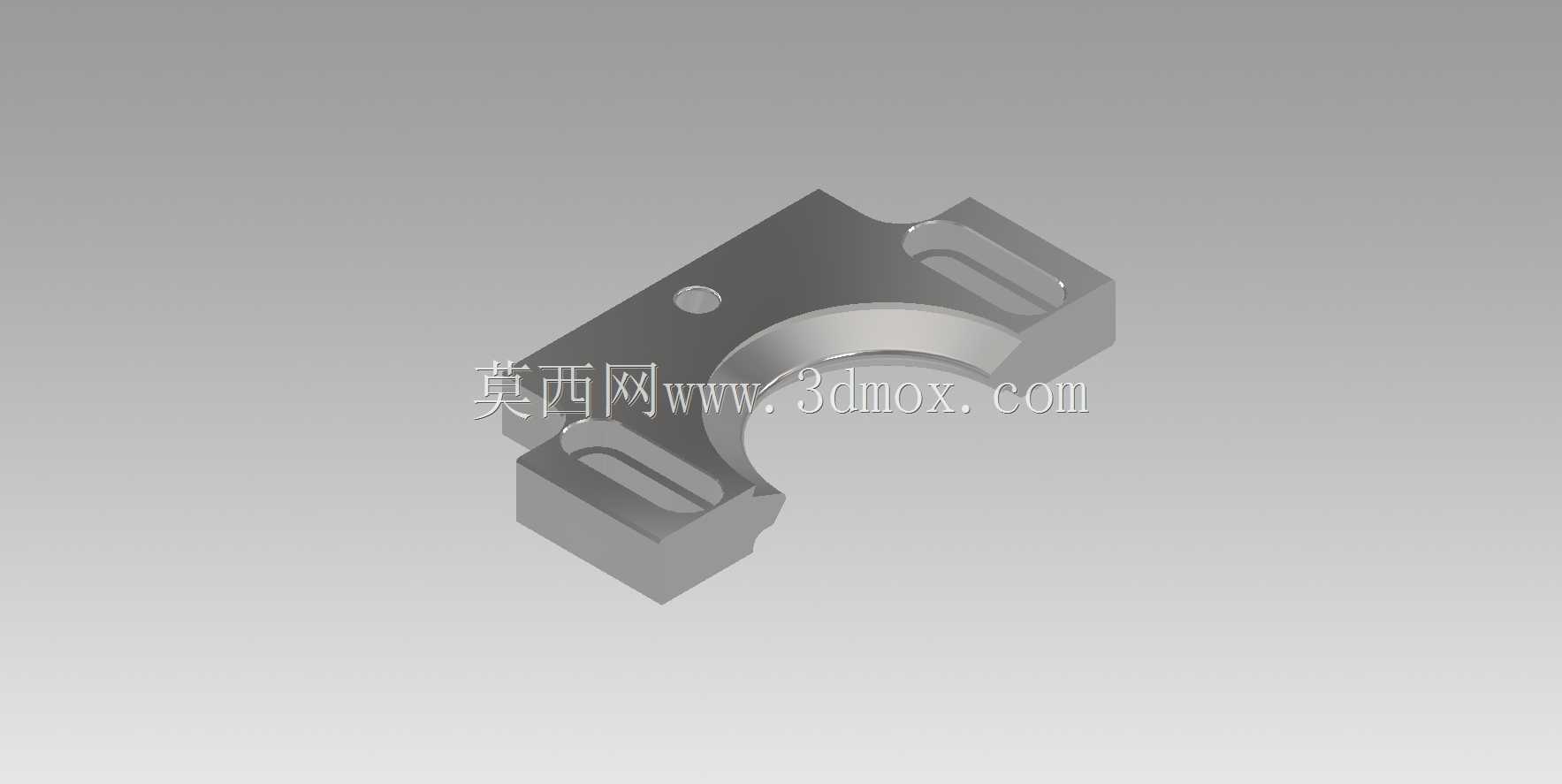

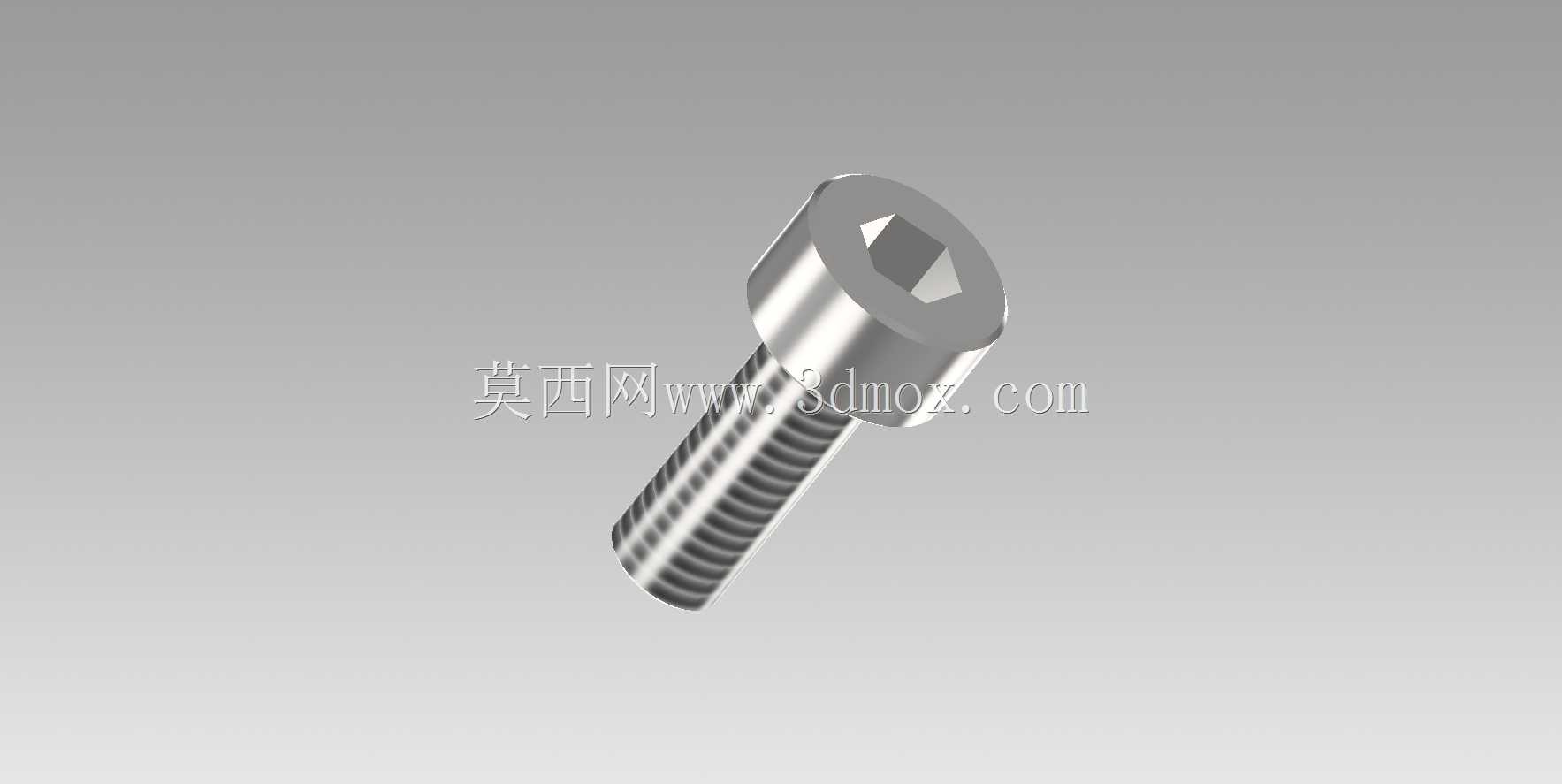

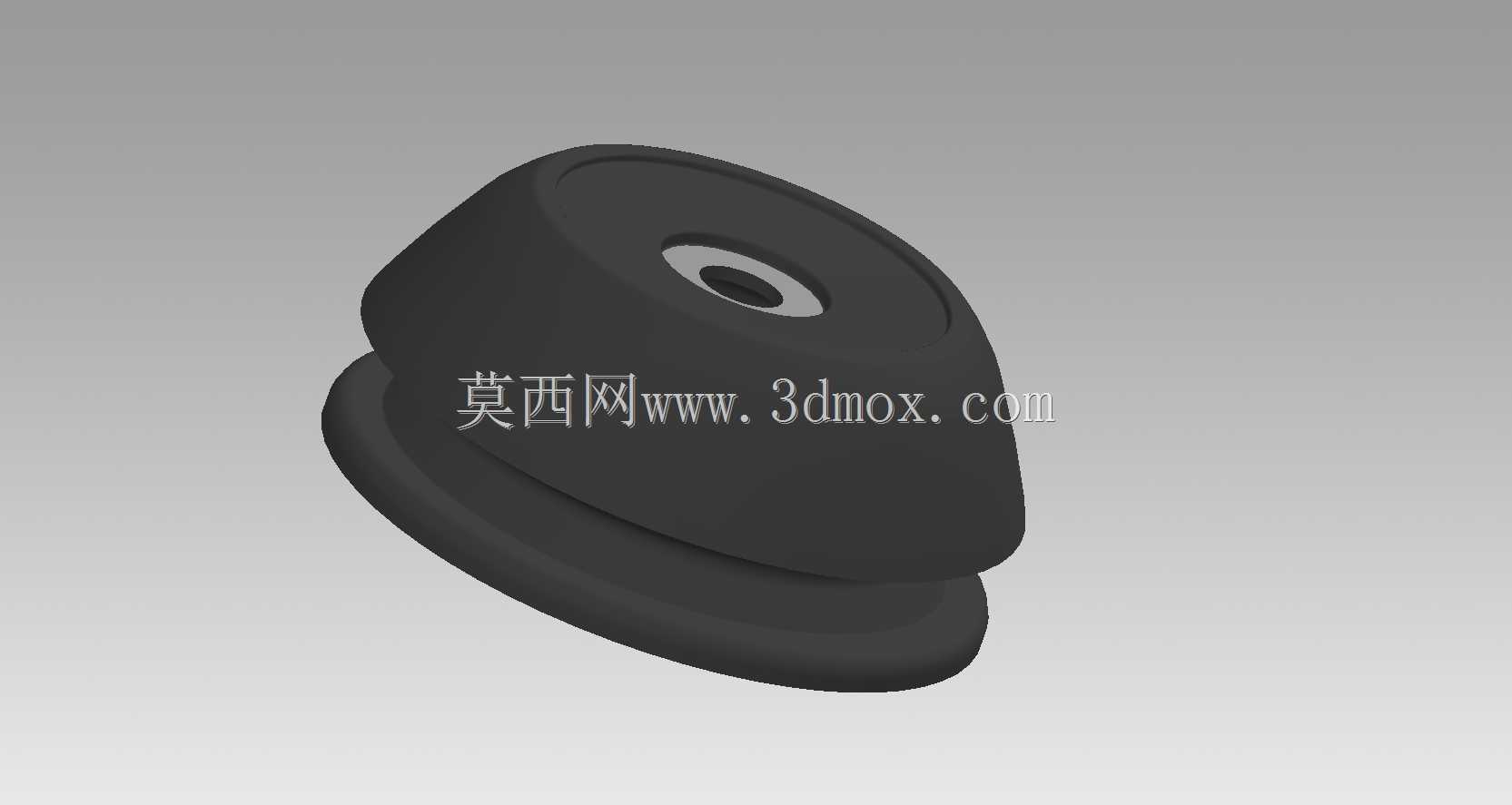

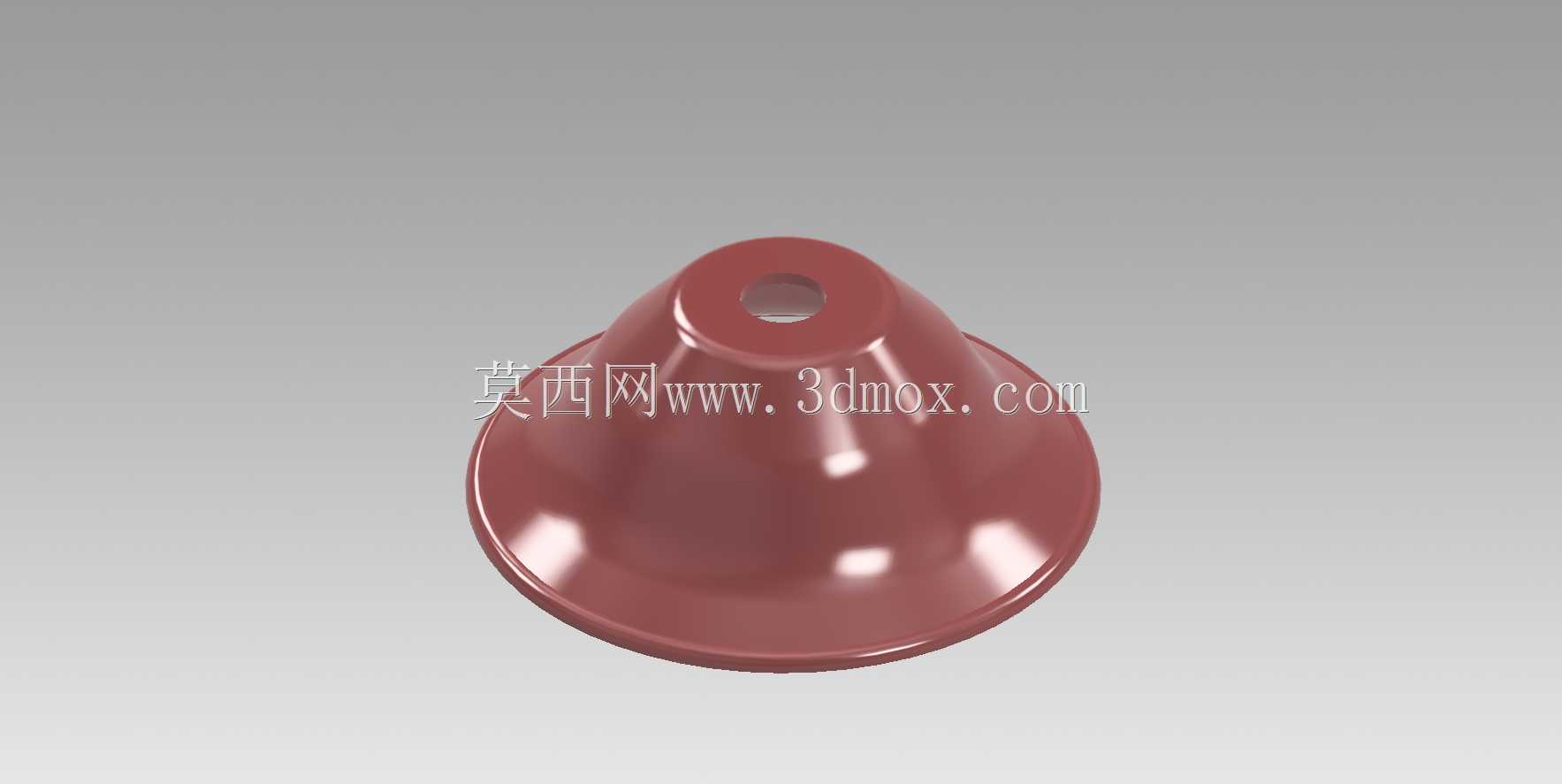

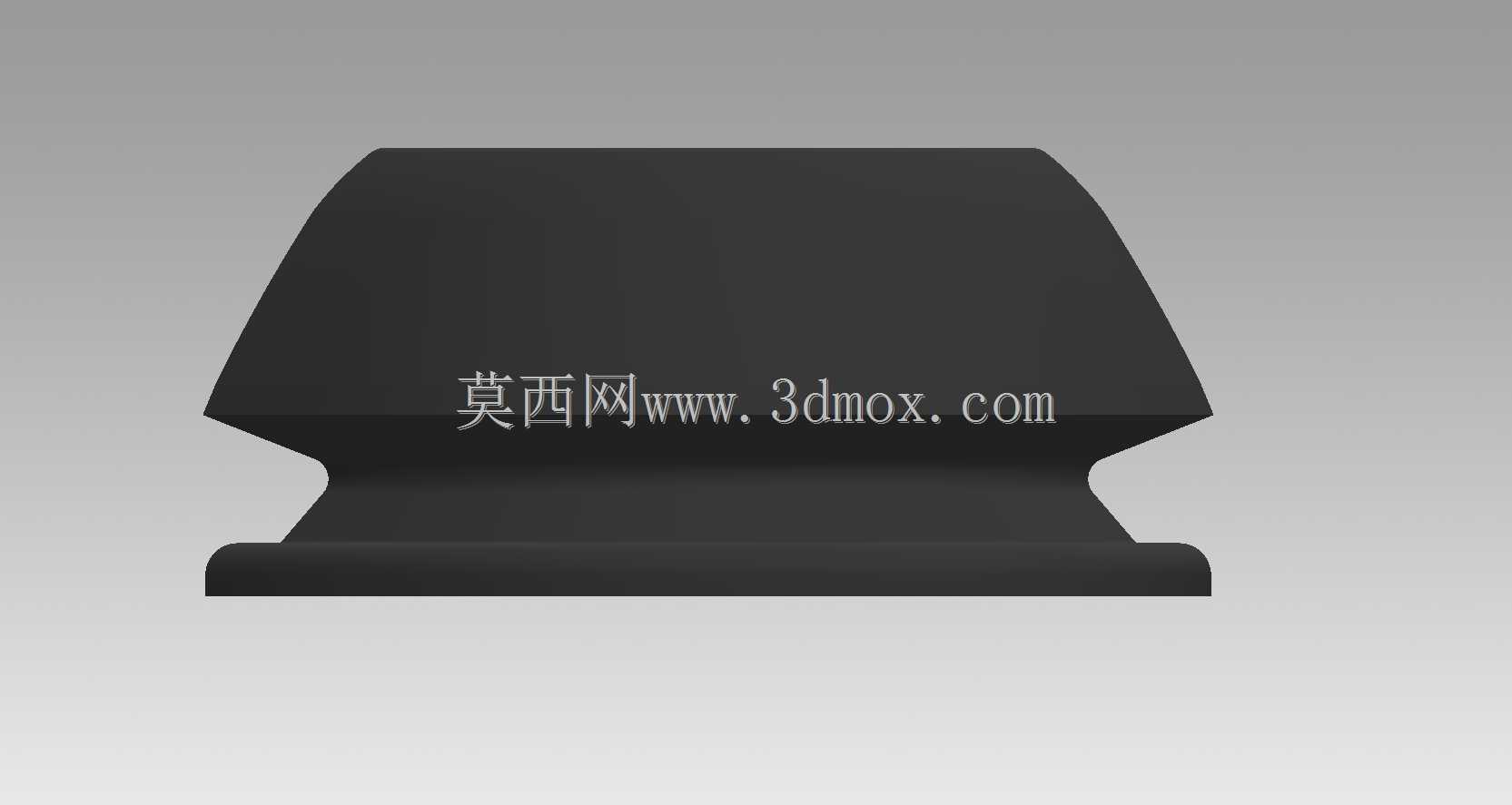

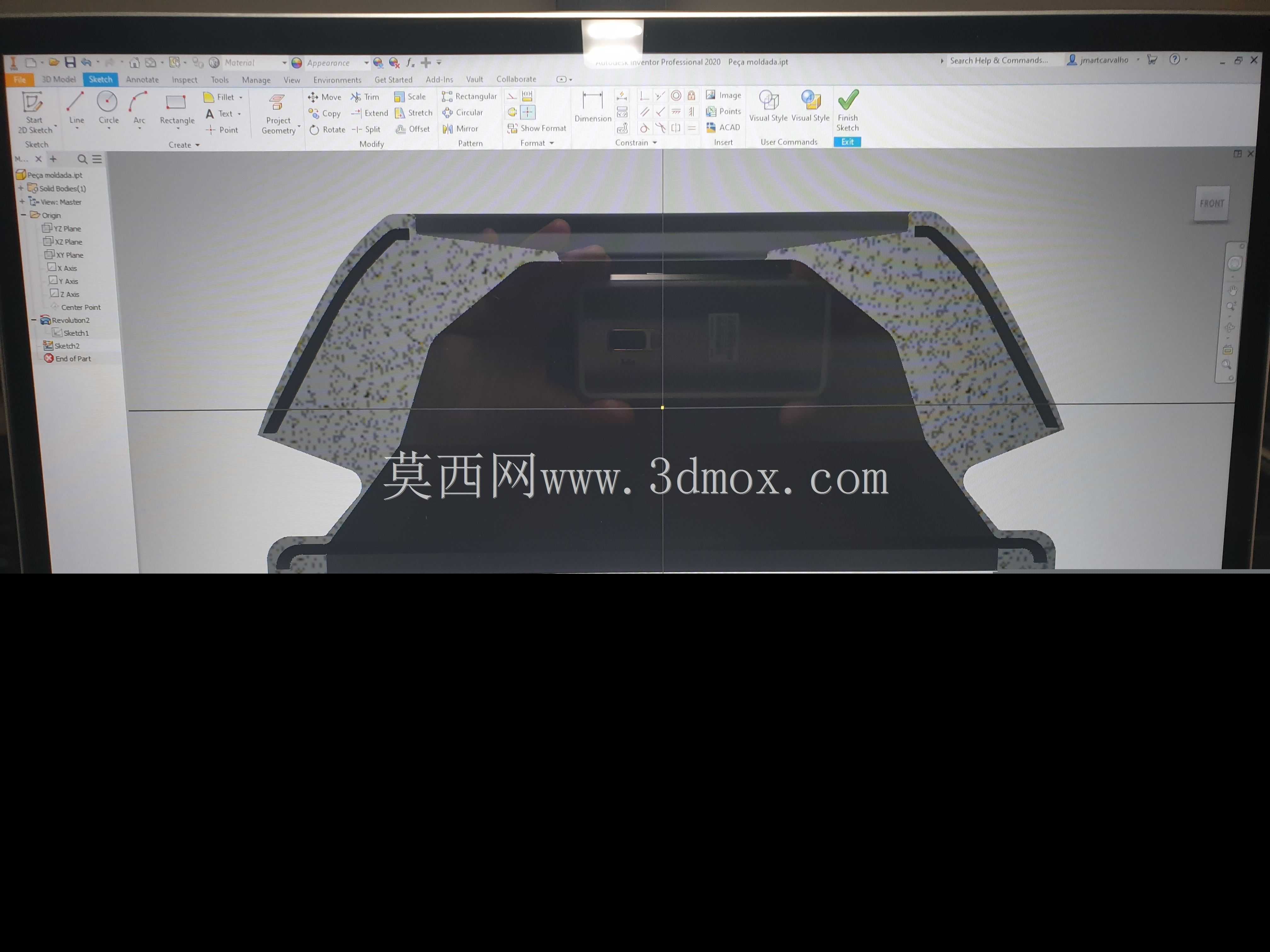

　　这套单腔转移橡胶成型结构，主要面向小批量橡胶密封件、异形橡胶嵌件的原型试制场景，在橡胶制品研发打样阶段，能快速完成单品种橡胶件的压制成型，避免多腔模具开模成本高、试制周期长的问题，适配实验室配方验证、新产品小批量试产的实际生产需求。从实际使用场景来看，这类模具常配套平板硫化机使用，安装时需匹配硫化机的热板尺寸与开模行程，上下模座的平行度公差需控制在0.02mm以内，避免合模时出现溢胶边过厚、型腔受力不均导致的制品缺料问题。模具整体采用层叠式结构布局，从上到下依次为上模固定板、转移料腔、中模型腔块、下模承托板，各层之间通过导柱导套实现定位，导柱配合间隙选取H7/f6公差带，既保证合模定位精度，又避免热胀冷缩导致的导柱卡滞。

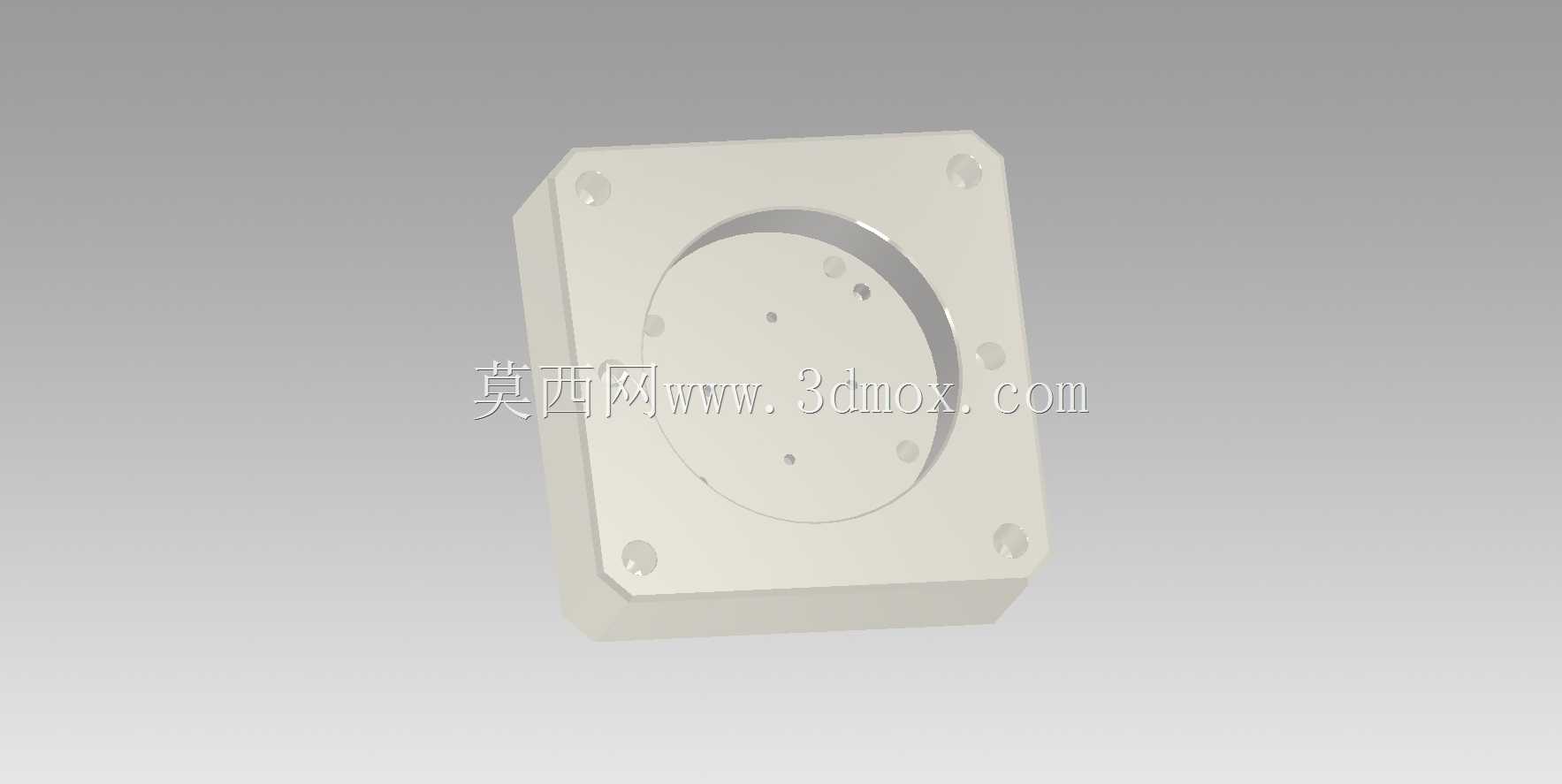

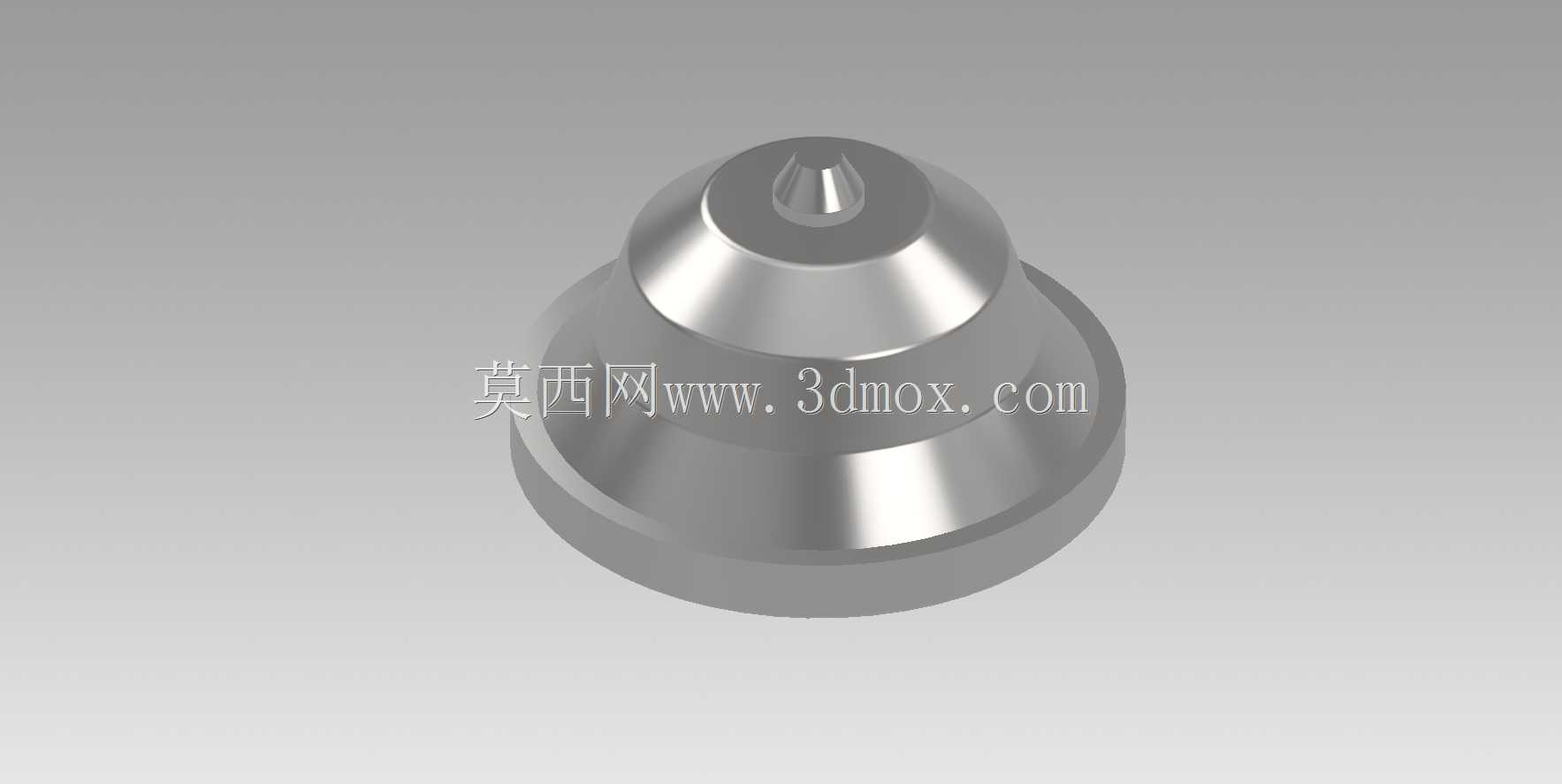

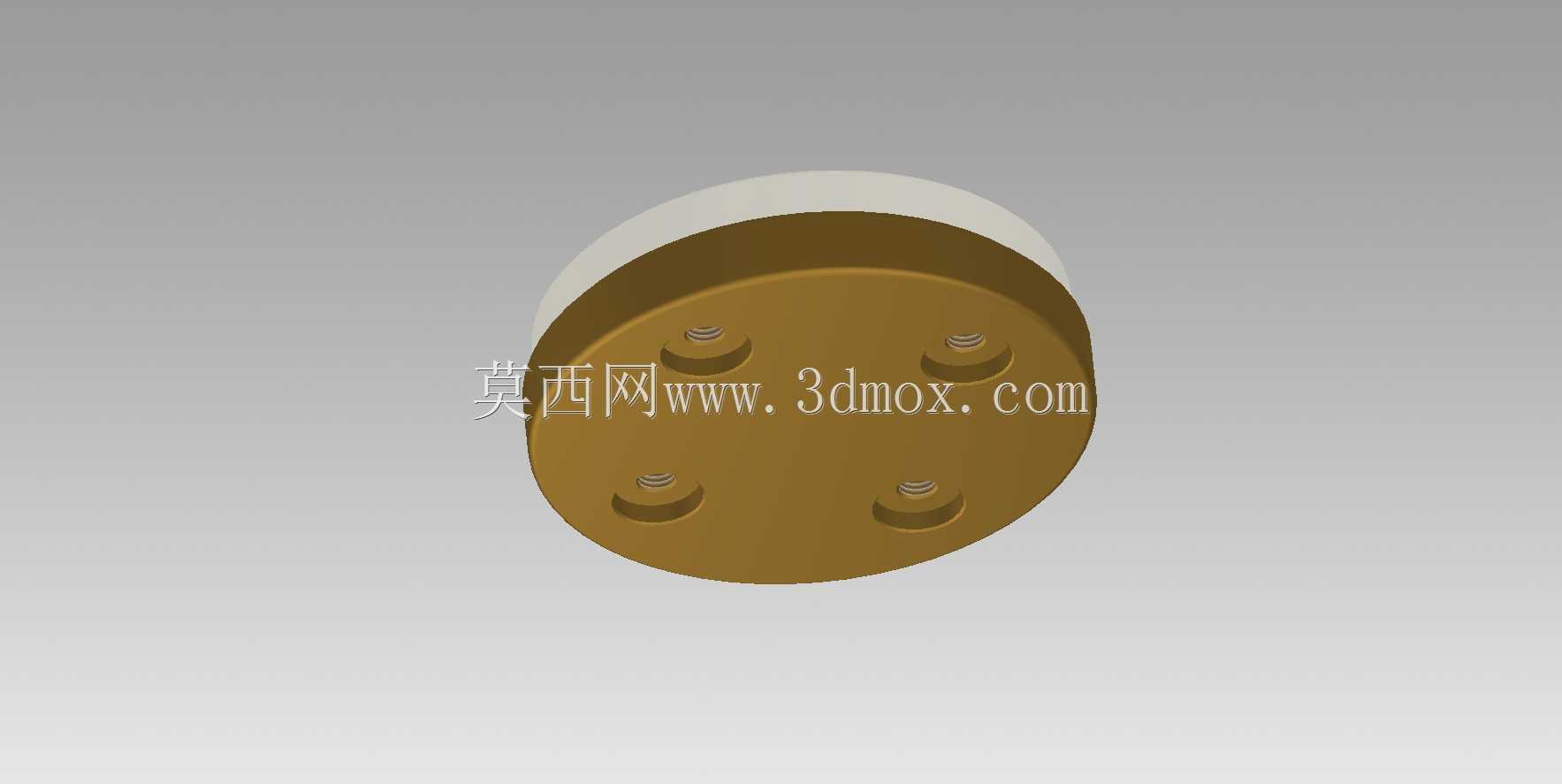

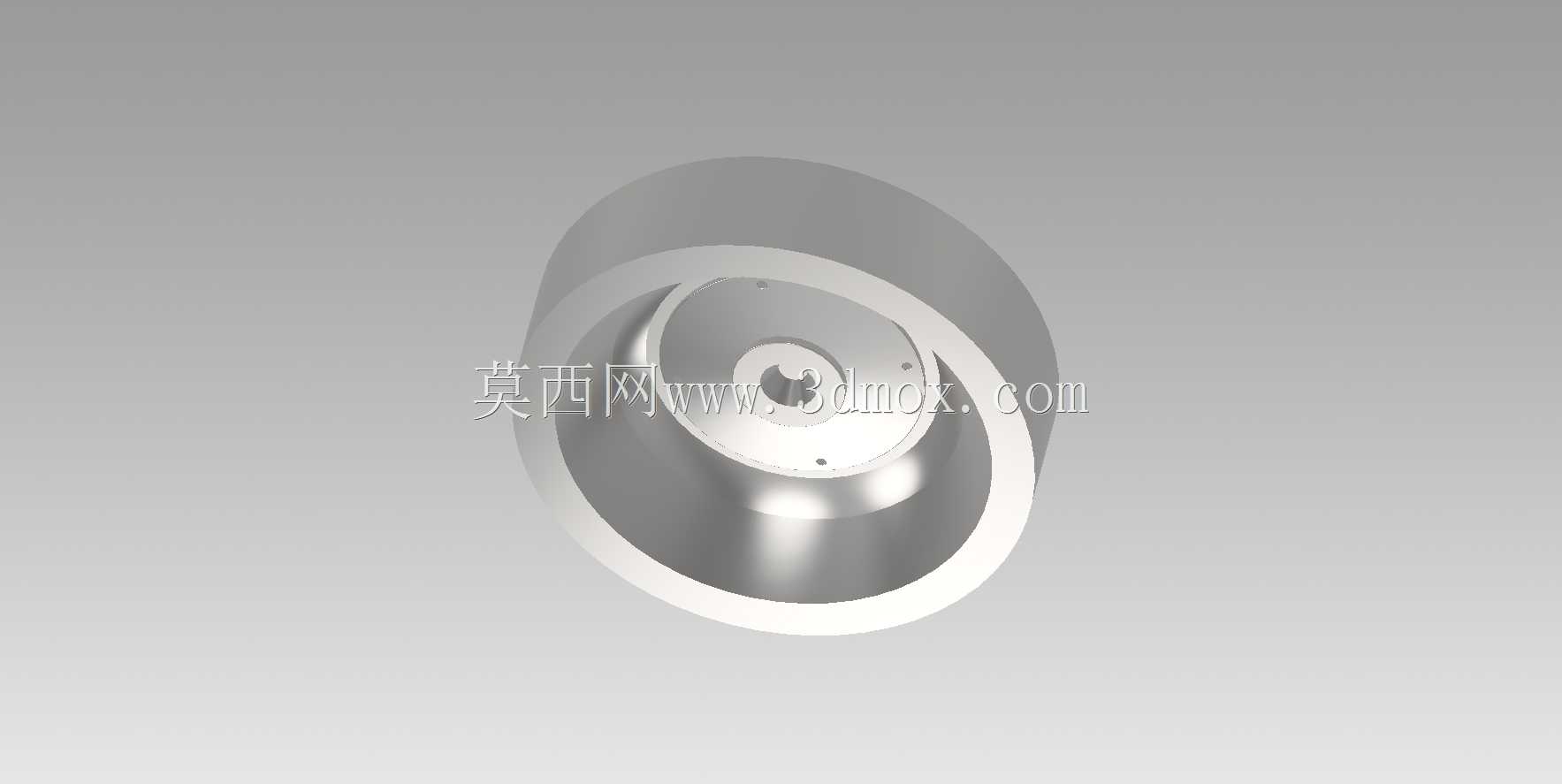

　　设计时优先考虑了橡胶转移成型的工艺特性，转移料腔的容积比单型腔的实际用料量大12%-15%，预留出橡胶硫化过程中的收缩余量以及流道内的残料空间，料腔底部的进料口采用锥度设计，锥角选取12°，既保证胶料能顺利挤入型腔，又能在开模时自动拉断流道凝料，减少后续制品修剪工作量。型腔部分的尺寸设计需结合具体橡胶材质的收缩率，比如普通丁腈橡胶收缩率取1.5%-1.8%，硅橡胶收缩率取2.5%-3%，型腔表面粗糙度需达到Ra0.8以下，避免橡胶件脱模时出现表面拉伤，对于有嵌件的橡胶制品，中模部分还预留了嵌件定位槽，定位槽与嵌件的配合间隙控制在0.03mm以内，防止合模时嵌件移位、胶料渗入嵌件装配面。模具的加热方式依托硫化机热板传导，

　　上下模座内部无需额外开设加热流道，简化了原型模具的加工难度，模座边缘预留了撬模槽，开模时可通过撬棍撬动各层模板分离，避免硬敲导致的模具变形。安装边界方面，模具整体外形尺寸适配常用的50吨平板硫化机热板，长宽方向预留50mm以上的装夹空间，合模总高度控制在硫化机最小闭合高度以上20mm，开模行程需满足取出制品与清理料腔的需求，开模后上模固定板与中模之间的分离距离不小于100mm，方便操作人员清理残留胶料、放置新的胶料块。从功能特性来看，这套单腔结构的模具换型调整灵活，试制不同结构的橡胶件时，只需更换中模型腔块即可，上下模座、转移料腔部分均可通用，大幅降低了原型试制阶段的模具加工成本，相比传统的压制成型模具，

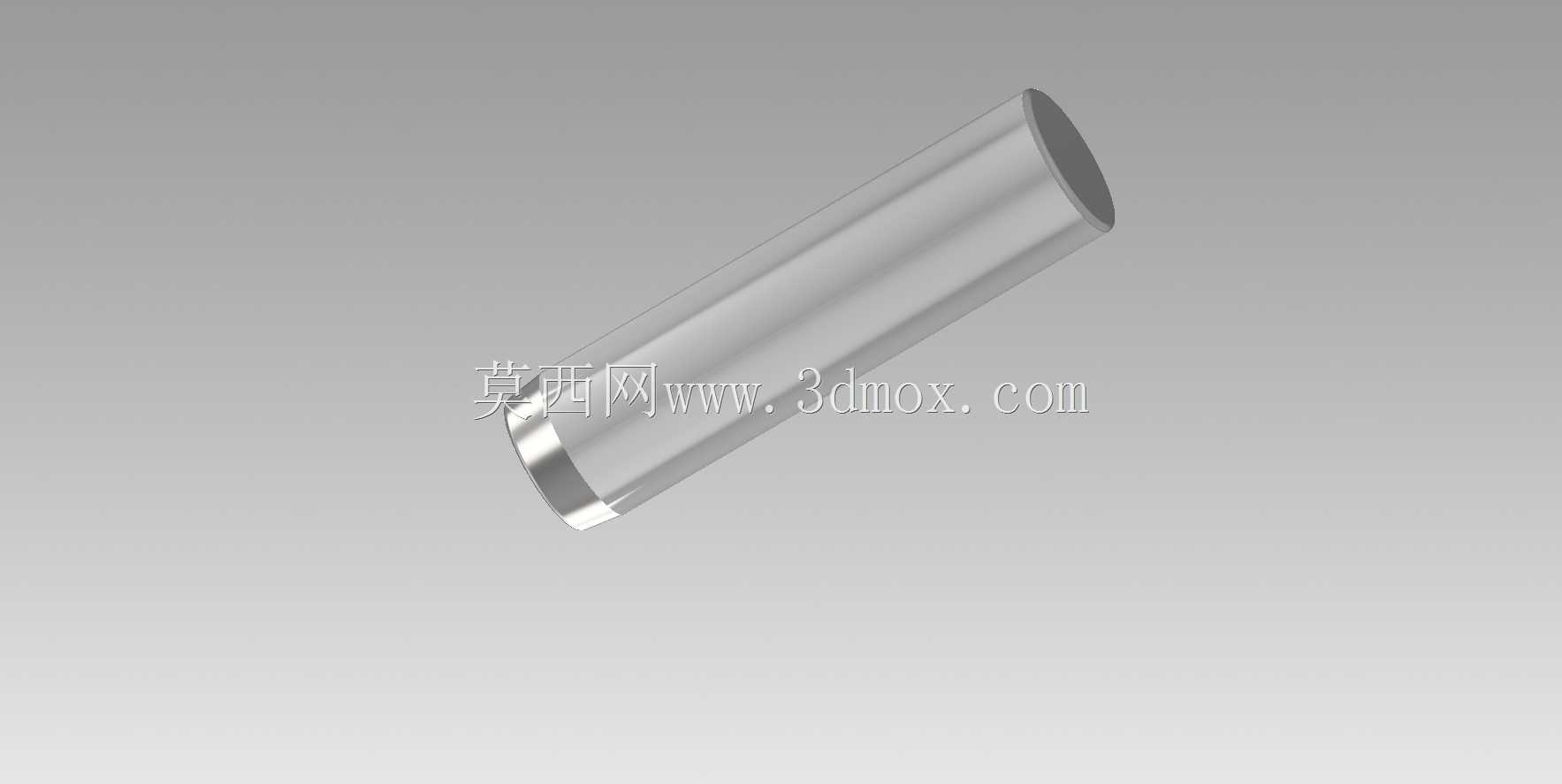

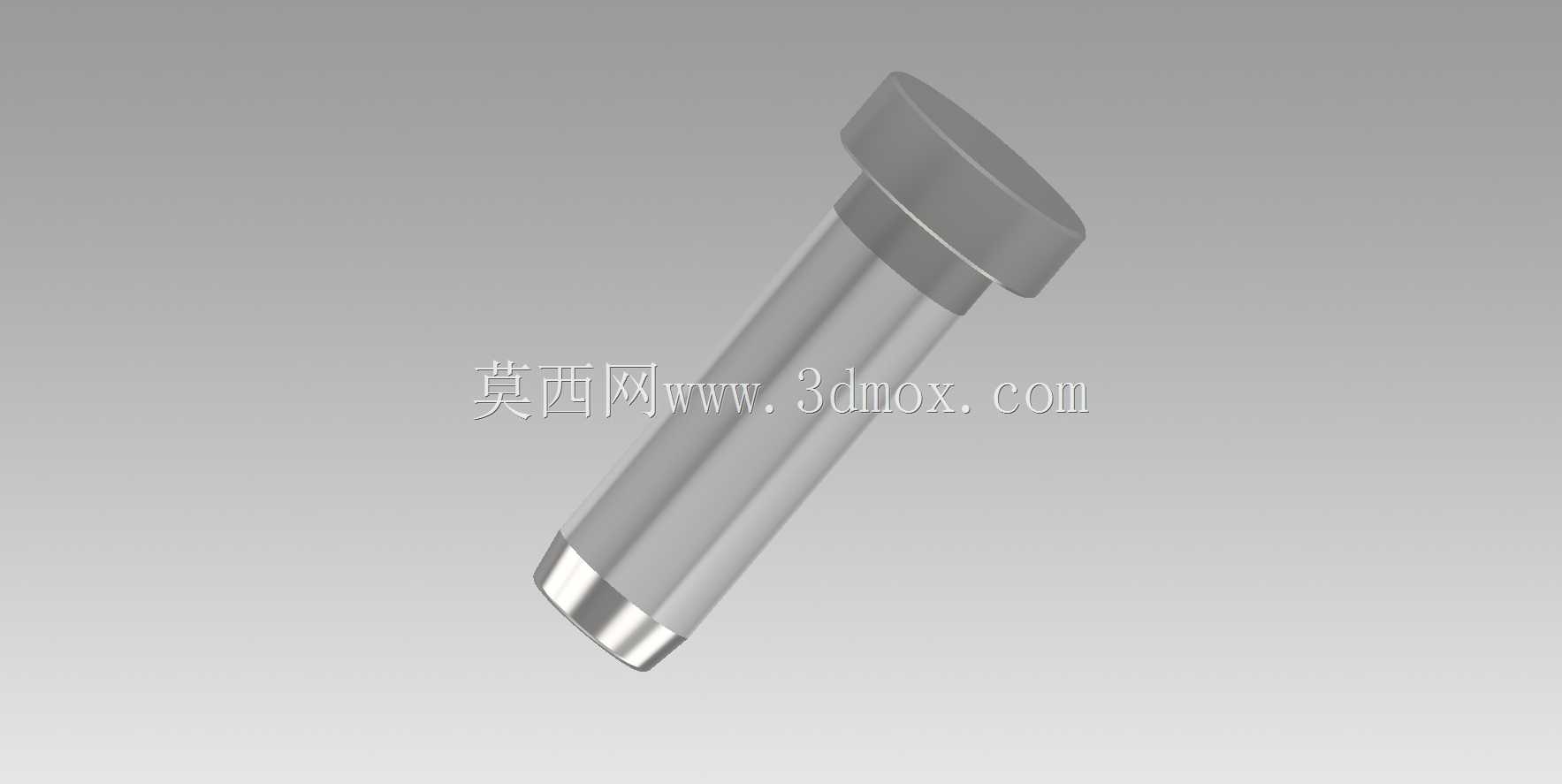

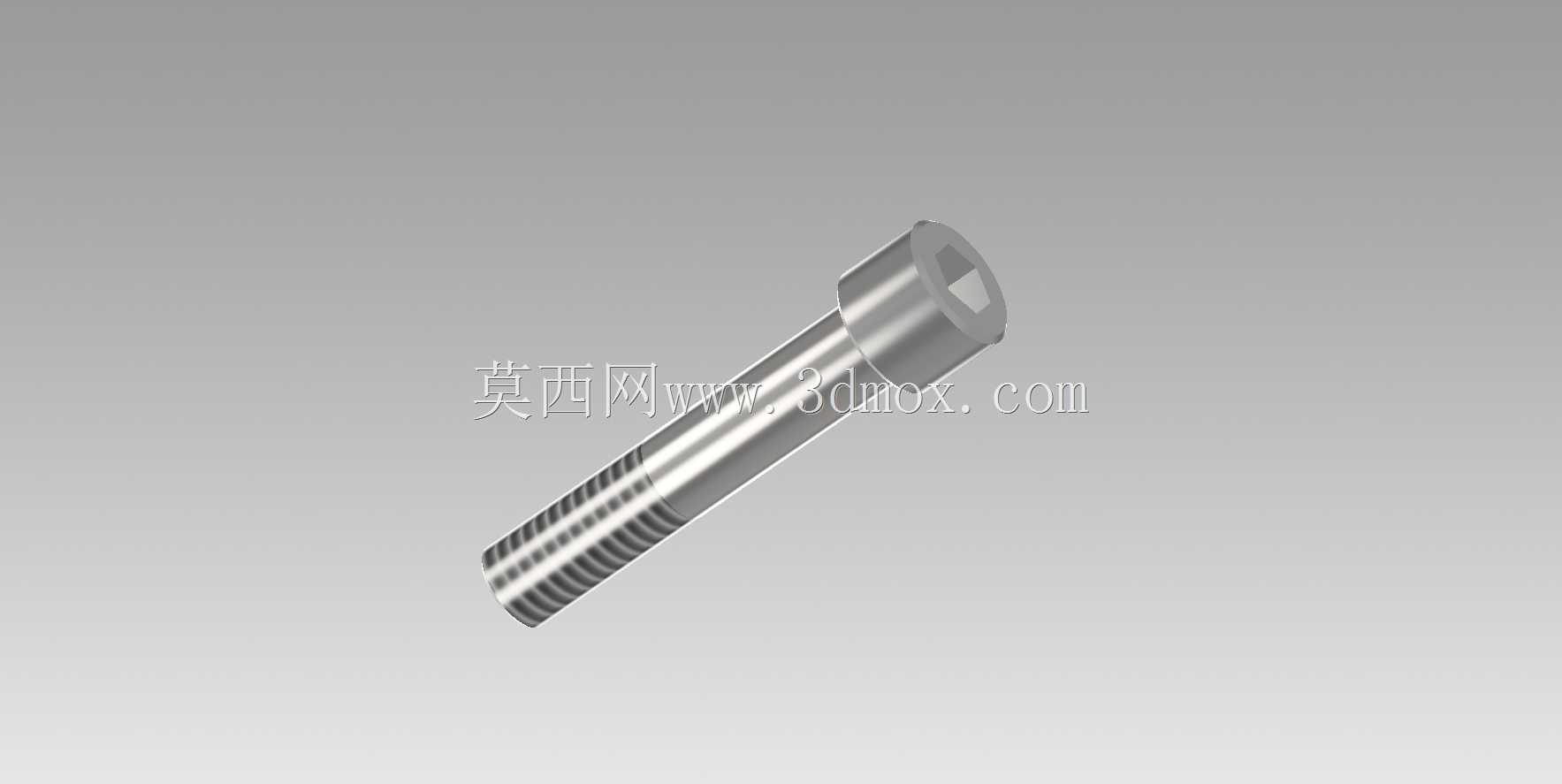

　　转移成型结构能更好地保证橡胶件的密度均匀性，对于带有精细结构、小型嵌件的橡胶制品，成型良率比普通压模高30%以上。设计过程中还考虑了模具的使用寿命，与胶料接触的料腔、型腔部分均采用预硬钢加工，热处理硬度达到HRC45-48，既保证足够的耐磨性，又不会因为硬度过高导致加工难度提升，导柱导套采用轴承钢制作，表面淬火处理，减少长期开合模的磨损量。在实际投产使用时，合模前需在型腔表面均匀喷涂脱模剂，转移料腔内的胶料需提前预热到指定温度，避免胶料流动性不足导致的制品缺料，成型过程中需按照胶料的硫化曲线控制保压时间与压力，保证橡胶件的硫化程度均匀，开模时需先缓慢卸压，再分层打开模板，避免型腔内的真空吸附导致制品被拉变形。
