多格分层泡沫块成型工装模板结构

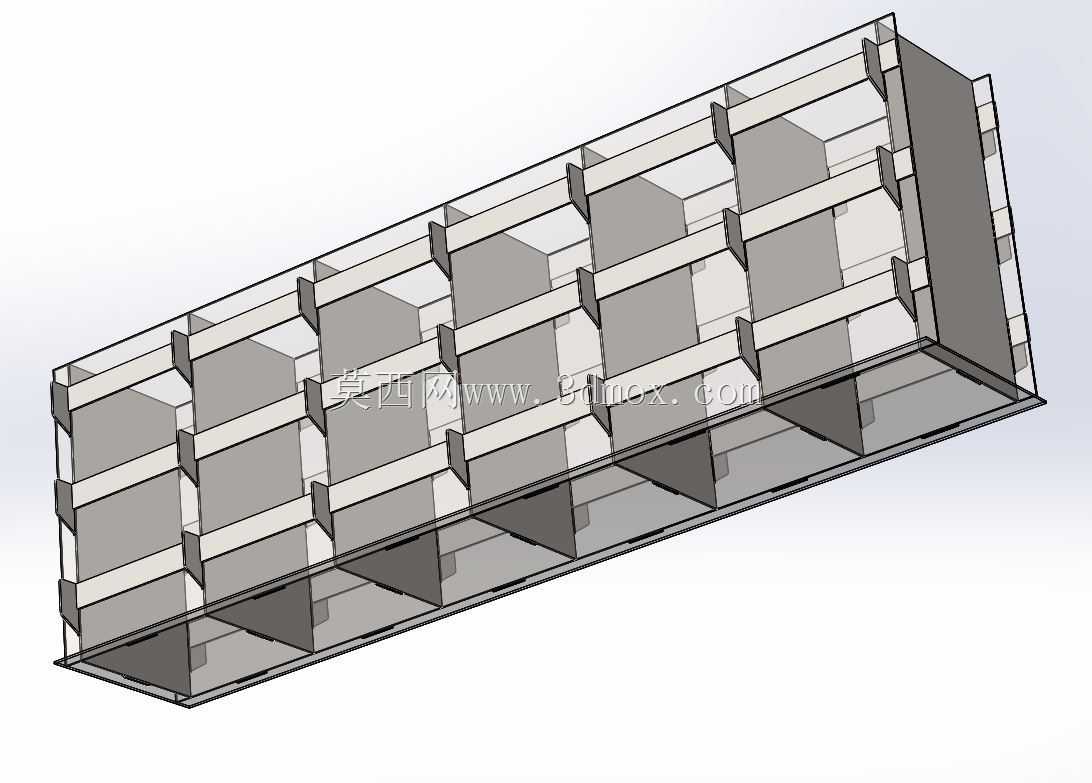

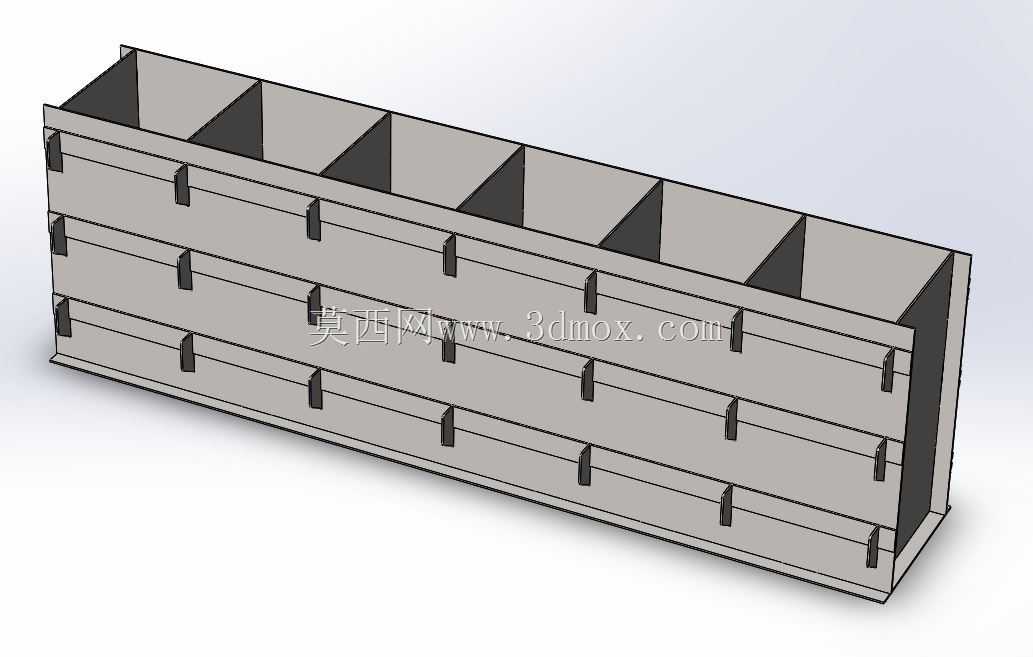

　　在泡沫制品批量成型生产环节，这类多格分层结构的模板是模压发泡工位的核心成型构件，主要承担泡沫块料的型腔定型、尺寸限位、层间分隔的作用，常见于建筑保温块、包装缓冲衬垫、物流填充块的连续化生产工位，适配立式泡沫模压设备的模架安装位，可直接替换原有同规格型腔模板，无需对设备模架做额外改造。从结构设计逻辑来看，模板整体采用长条形多腔排布，沿长度方向均匀分隔出6个独立的成型腔室，腔室之间通过等厚的竖向隔板做分隔，隔板厚度根据泡沫料的发泡膨胀率做匹配设计，既保证成型后单块泡沫块的侧壁厚度均匀，也能避免发泡过程中料流串腔导致的块料粘连问题。模板沿高度方向设置三层平行的横向定位结构，每层对应一排成型泡沫块的高度限位，横向结构上均匀布置的凸起定位块，

　　是合模时与上模、侧模的定位槽做配合的结构，合模过程中这些凸台会先嵌入对应模件的凹槽内，抵消发泡过程中产生的侧向胀模力，避免模板移位导致的成型块尺寸超差。实际生产应用中，这类模板的安装边界需要匹配模架的内框尺寸，模板长度方向两端设置有与模架锁紧机构配合的压紧面，安装时只需将模板两端嵌入模架的定位槽内，通过锁紧压块固定即可完成装夹，单块模板的更换时间可控制在15分钟以内，适配多品种小批量的泡沫块生产切换需求。设计过程中，腔室的内壁做了微小的脱模斜度处理，斜度控制在1.5°以内，既不会影响成型泡沫块的外形尺寸精度，也能保证发泡完成后块料可以顺利从腔室内脱出，减少脱模过程中块料边角破损的概率。竖向隔板与横向加强结构采用一体化成型设计，

　　避免了拼接结构在反复受胀模力作用下出现的焊缝开裂、隔板移位问题，模板整体的受力均匀性更好，可承受发泡过程中0.3-0.5MPa的侧向膨胀压力，长期使用过程中腔室的尺寸变形量可控制在0.2mm以内，保证批量生产的泡沫块尺寸一致性。从功能适配性来看，模板的分层结构可以同时完成三层泡沫块的同步成型，相比单层腔室的模板，单次合模的成型效率提升2倍以上，腔室的尺寸规格统一，成型后的泡沫块无需额外裁切即可直接进入下一工序，减少了后续裁切的废料产生率。设计时还考虑了泡沫料的填充路径，每个腔室的角落位置都做了小圆角过渡，避免料流填充时在角落位置出现憋气、填充不足的问题，保证成型后的泡沫块内部密度均匀，边角完整无缺料。在日常生产维护中，

　　这类模板的表面只需做常规的脱模剂喷涂即可，无需特殊的表面处理，腔室内壁的光滑度可以保证泡沫块脱模顺畅，不会出现粘模导致的块料表面破损。模板的结构刚度经过受力校核，在最大胀模力作用下，隔板的最大变形量不超过0.15mm，不会出现相邻腔室漏料的问题，同时模板的整体重量控制在人工可搬运的范围内，无需借助起重设备即可完成更换，适配中小规模泡沫制品生产车间的作业条件。
