多向液压驱动工装夹持支撑机构

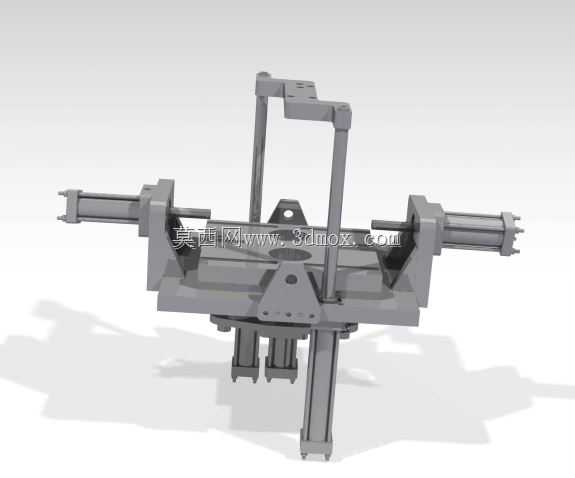

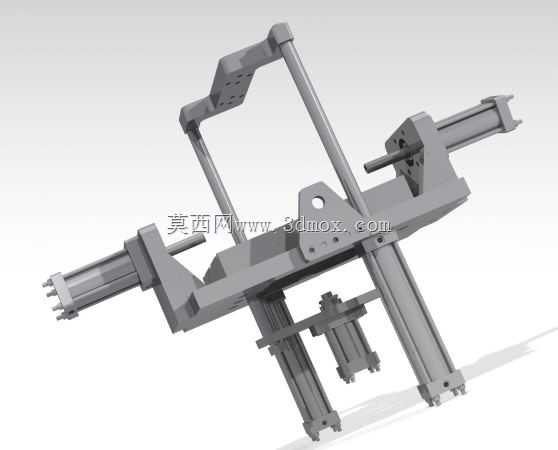

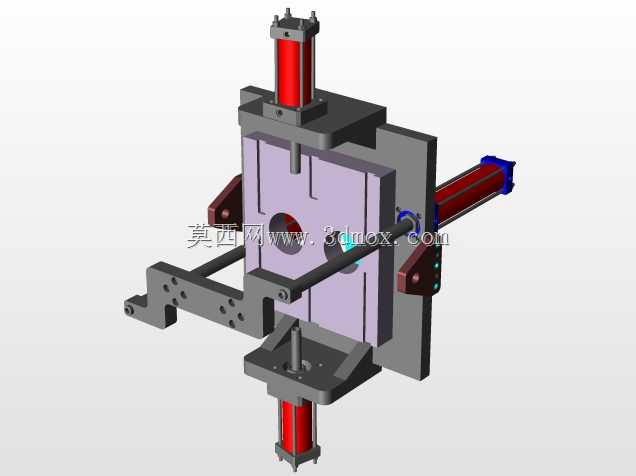

　　这套多向驱动的夹持支撑机构，主要面向零部件加工、装配工序中的工件定位场景，在中小型结构件的铣削加工、部件组焊、精密装配工位都能适配，可替代传统的手动压板、简易卡具，减少装夹辅助工时，避免人工装夹的定位偏差问题。从结构布局来看，三个方向的液压驱动单元呈正交分布，垂直上下、水平前后、水平侧向的驱动轴分别对应工件三个维度的压紧与支撑动作，每个驱动单元都采用标准液压油缸作为动力输出端，油缸端部配置可调式压头，可根据工件的外形轮廓调整压接位置，适配不同尺寸规格的异形工件装夹需求。主体承载框架采用厚钢板拼焊后时效处理的结构，安装基准面做了铣平加工，预留的T型槽与安装孔可直接固定在标准机床工作台或者组焊工装平台上，框架的侧向设置了导向滑轨，

　　水平方向的驱动压头可沿滑轨调整行程范围，适配的工件装夹边界覆盖150mm至400mm的方形、带中心孔类结构件，垂直方向的油缸行程预留120mm的调节余量，可兼容不同高度的工件装夹。设计过程中优先考虑了装夹的受力均衡性，三个方向的压头作用点都对应工件的刚性支撑区域，避免压接位置选在薄壁悬空处造成工件变形，每个油缸的进出油口都做了统一排布，方便外接液压站的管路连接，管路走线位置预留了防护槽，避免加工过程中铁屑、焊渣飞溅损坏液压管路。机构的前端设置了可调节的辅助支撑托架，托架上的长圆孔可调整托块的前后位置，针对长轴类或者带伸出端的工件，可提供额外的辅助支撑，减少加工过程中的工件震颤。实际应用中，这套机构可接入设备的液压控制系统，

　　实现装夹动作的自动化联动，配合加工设备的行程信号完成自动夹紧、松开的动作循环，相比手动装夹的方式，重复定位精度可控制在0.05mm以内，能满足精密加工工序的定位要求。框架的各个连接位置都采用销钉定位、螺栓紧固的装配式结构，易损的压头、导向套部件都设计为可快拆结构，日常维护时不需要整体拆解机构，就能完成磨损件的更换，降低设备运维的时间成本。
