多腔注塑模具成型板结构设计方案

　　这套成型板是多型腔注塑模具的核心承压与成型承载部件，主要应用于小型精密塑料件的批量注塑生产场景，常见于消费电子小结构件、日用塑料配件、小型工业塑料接插件的量产模具中，直接决定了单模次的成型产出数量与塑件的尺寸一致性。从实际生产工况来看，该板件安装在注塑机的动模侧，合模时需要承受数百吨的锁模力，同时要完成型腔的精准对位、熔融塑料的流道分配、成型过程的热量传导，以及开模时的塑件顶出导向，是整套模具里集成功能最多的板类零件。

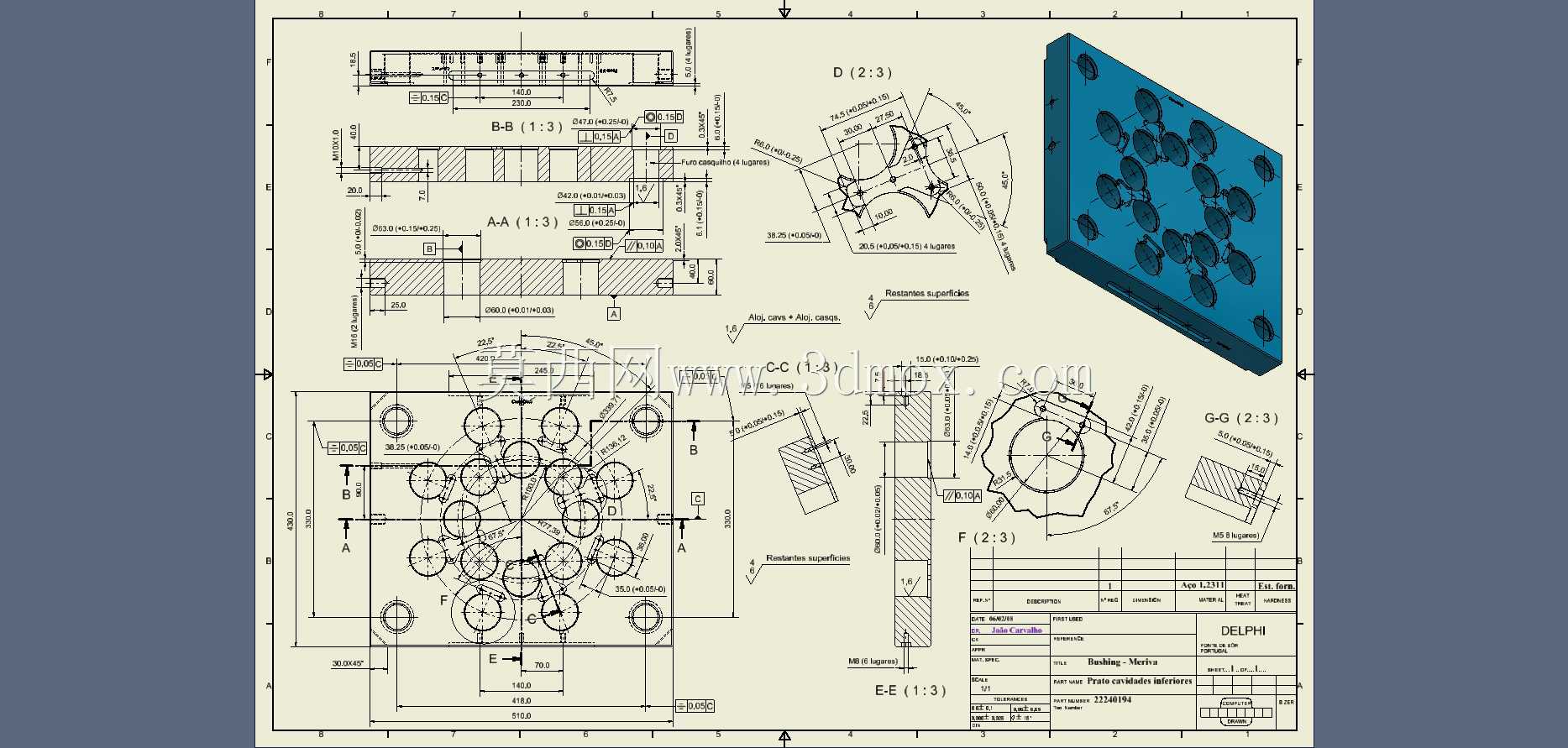

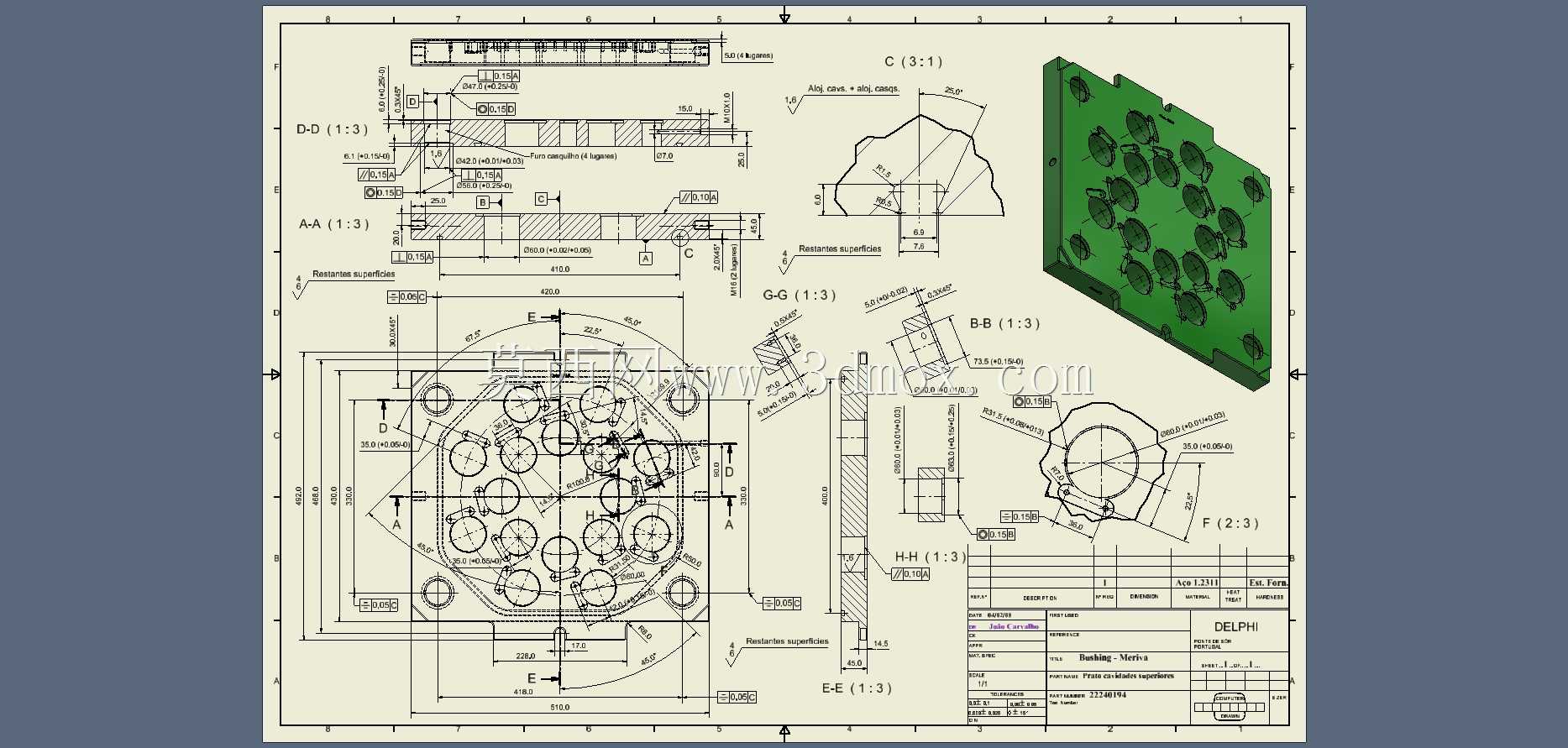

　　设计阶段首先要匹配对应注塑机的拉杆间距与最大模厚安装边界，板件的外形轮廓需要避开注塑机的拉杆干涉区域，同时保证压板固定位有足够的压紧余量，避免合模过程中出现模具偏移。型腔布局采用对称圆周排布的方式，将16个成型型腔均匀分布在板件的有效成型区域内，这种排布方式可以让熔融塑料从中心主浇道进入后，通过分流道均衡分配到每个型腔内，最大程度减小各型腔之间的充模压力差与温度差，避免出现个别型腔充不满、飞边或者塑件内应力不均的问题。

　　板件上的导向结构采用四导柱精准定位设计，导柱安装孔的位置度公差控制在0.01mm以内，合模时导柱先于型腔贴合进入定模侧导套，抵消合模过程中可能出现的侧向偏移，保证动定模型腔的同轴度，避免出现错模导致的塑件壁厚不均问题。冷却水道的设计采用随形排布思路，围绕每个型腔组设置环形冷却回路，水道距离型腔壁的距离保持在水道直径的1.5-2倍，既保证冷却效率均匀，又避免距离过近导致型腔壁强度不足，或者距离过远冷却效率不足导致成型周期拉长。

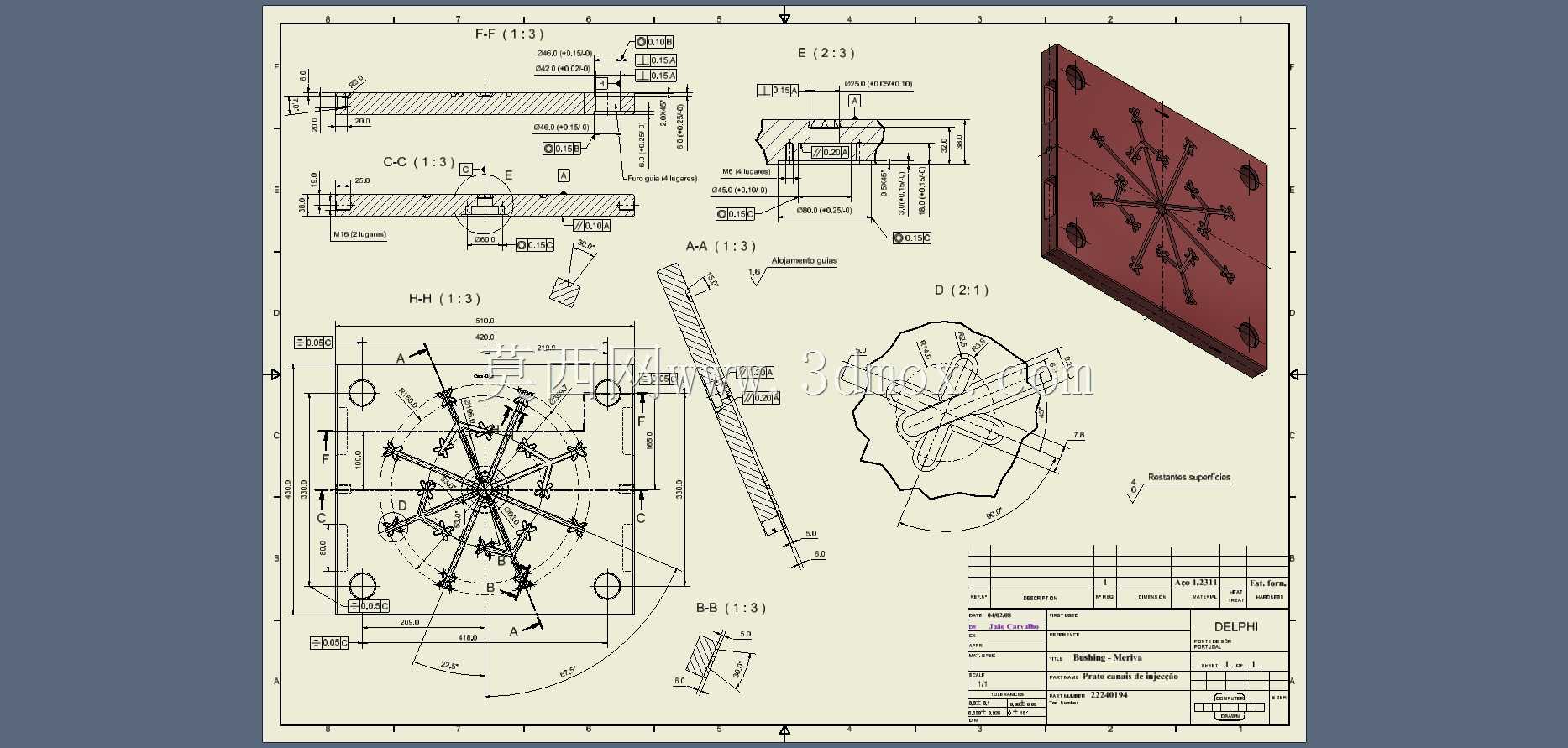

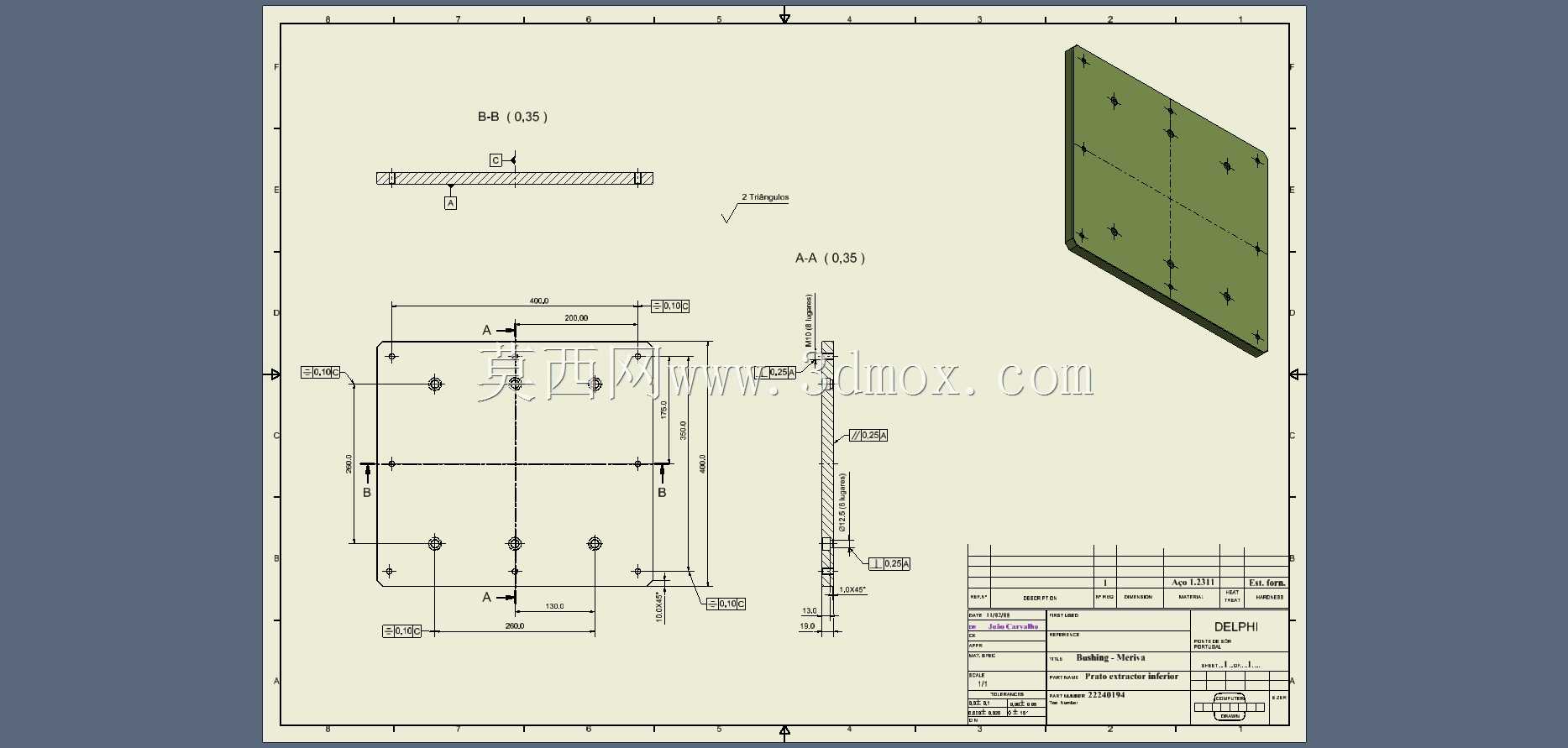

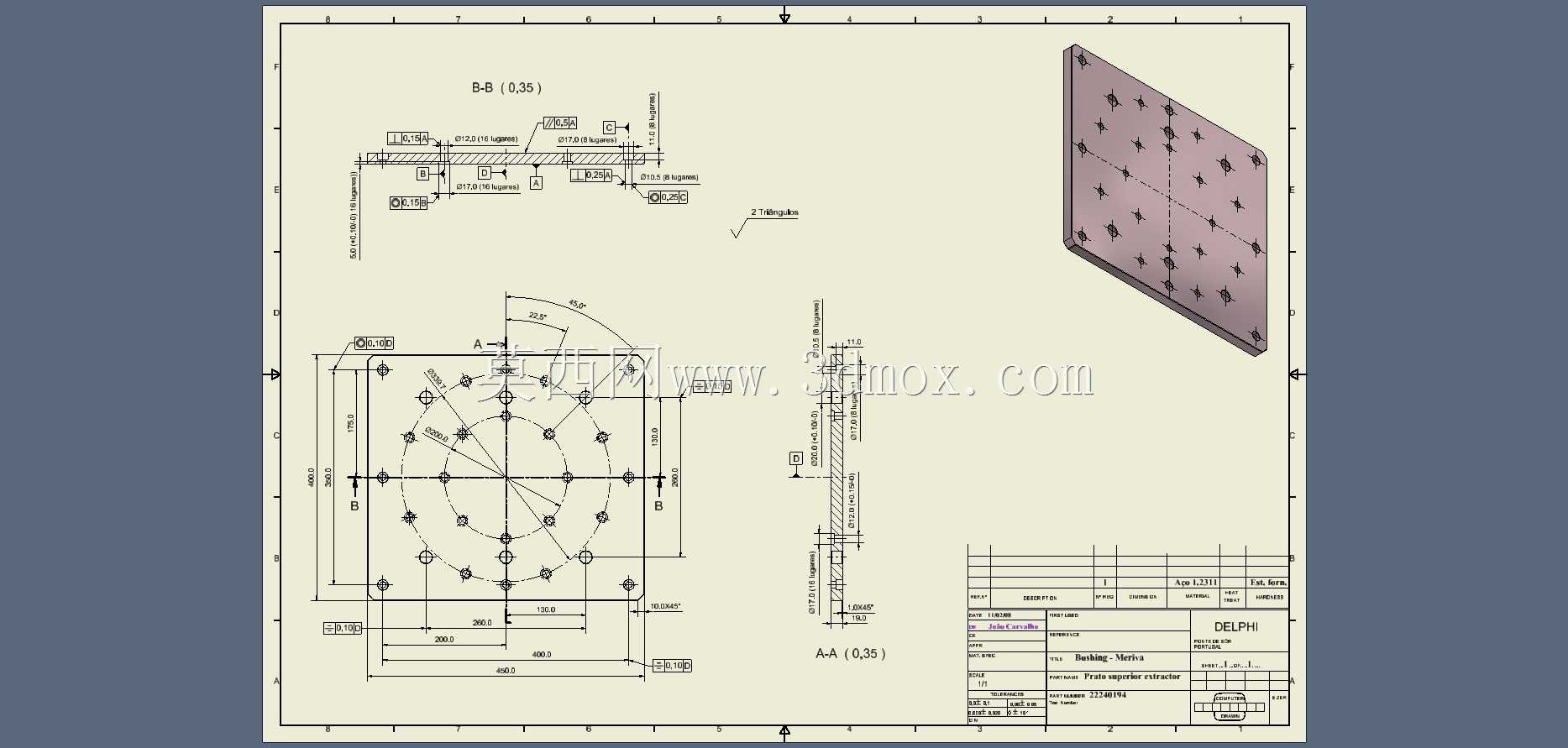

　　流道设计采用平衡式分流道结构，从中心主浇道到每个型腔的流道长度、截面尺寸完全一致，流道截面采用梯形设计，既可以减少流道凝料的用料，又能保证熔融塑料在流道内的压力传递稳定，同时在流道末端设置冷料穴，储存注射前期的冷料头，避免冷料进入型腔导致塑件表面出现冷料斑或者强度缺陷。顶出机构的安装位在板件背面做了沉台处理，顶针孔的位置避开型腔与冷却水道、流道的干涉区域，顶针排布在塑件的包紧力集中位置，比如塑件的加强筋、柱位对应的背面，保证开模顶出时塑件受力均匀，不会出现顶白、顶变形的问题。

　　板件的材料选型通常采用预硬塑胶模具钢，经过调质处理后硬度达到HRC30-35，既保证足够的强度承受锁模压力与注射压力，又具备良好的切削加工性能，型腔表面根据塑件的外观要求做相应的抛光或者蚀纹处理，成型透明件时抛光等级需要达到镜面级别，避免塑件表面出现加工纹路影响外观。板件上的所有安装孔、螺纹孔都做了倒角处理，避免装配时出现应力集中导致板件开裂，同时在板件的边角处做了C角倒角，避免搬运、装配过程中锐边划伤操作人员。

　　从实际装配的角度来看，该板件需要和定模板、顶针面板、顶针底板、模脚等部件精准配合，所有连接螺丝的排布均匀分布在板件的受力区域，螺丝间距控制在100-120mm之间，保证合模时板件受力均匀，不会出现局部翘起导致的飞边问题。排气槽开设在每个型腔的填充末端，深度控制在0.02-0.03mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的问题，又不会出现溢料飞边。这套成型板的结构设计充分考虑了量产过程中的稳定性与维护便利性，易磨损的导套、顶针等部件都设计成可更换结构，长期生产出现磨损后可以快速更换，不需要整体报废板件，有效降低模具的维护成本。
