曲面分型注塑模具分模结构展示

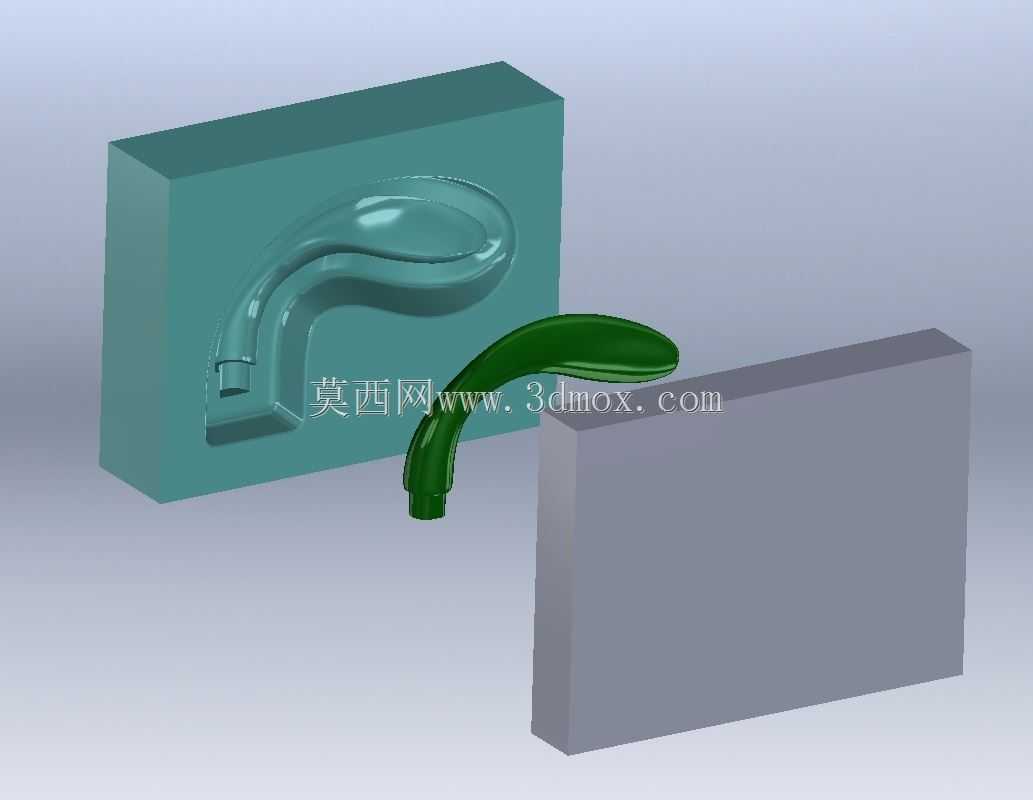

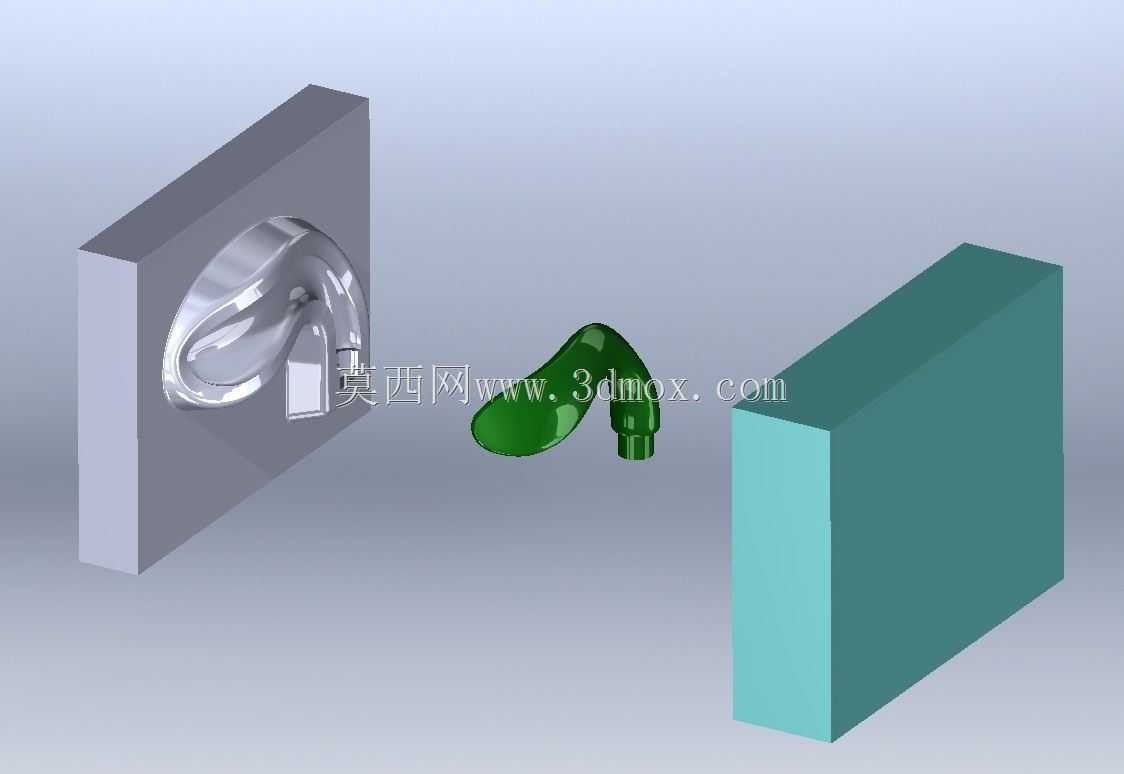

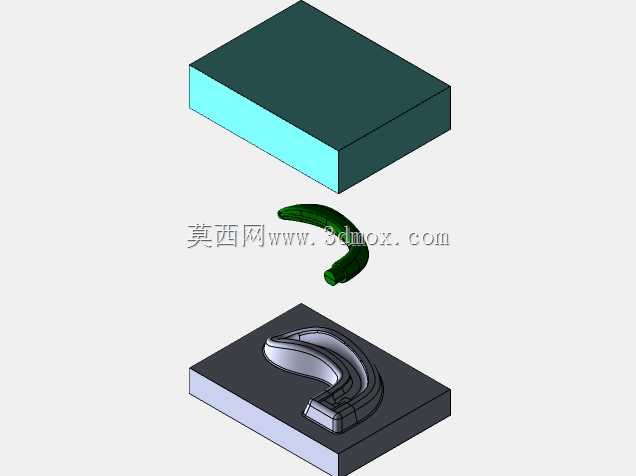

　　这套曲面分模结构主要面向带复杂自由曲面外观的小型注塑件量产场景，常见于卫浴配件、小型消费电子外壳、异形密封件这类对外观面合模精度要求较高的产品生产环节。整套结构拆分后可清晰看到成型塑件位于型腔与型芯的贴合面之间，模仁部分采用整体式镶拼结构，避免了多块镶件拼接在曲面外观面留下的夹线缺陷，针对塑件侧面的小尺寸卡扣结构，在对应模仁位置预留了侧向抽芯的安装位，无需额外增加复杂的斜顶结构就能完成倒扣部位的脱模，能有效降低模具加工难度与后期维护成本。从结构布局来看，定模侧的型腔完全贴合塑件外曲面的弧度，加工时需采用五轴联动铣削配合镜面抛光工序，保证成型后塑件外表面无刀痕、无合模错位；动模侧的型芯除了成型塑件内表面结构，

　　还在边缘位置设置了环绕式排气槽，槽深控制在0.02mm以内，既可以避免注塑过程中型腔困气导致的塑件缺胶、烧焦问题，又不会让熔融塑料溢入槽内形成飞边。整套模具的安装边界适配常用的150吨卧式注塑机拉杆间距，模架长宽尺寸控制在350mm×300mm范围内，闭合后总厚度为280mm，无需对注塑机的安装模板做额外改造就能直接上机使用。设计过程中优先将分型面选在塑件外观面的边缘切线位置，让合模线隐藏在产品装配后的贴合缝隙处，避免合模痕迹暴露在可见外观面影响产品质感；同时针对曲面分型的贴合精度问题，在模仁四周设置了4个零度直身定位锁，合模时的定位精度可控制在0.01mm以内，避免长期生产过程中模仁错位导致的塑件壁厚不均问题。

　　冷却水道的排布完全顺着曲面模仁的走势布置，距离成型面的距离保持均匀的15mm，水道直径选用8mm标准规格，能保证注塑过程中模温均匀，减少塑件因冷却不均产生的翘曲变形，针对塑件上小尺寸的柱位结构，型芯侧单独设置了水井式冷却结构，避免局部位置积热导致的成型周期延长。
