椭圆轨道齿轮往复直线运动机构

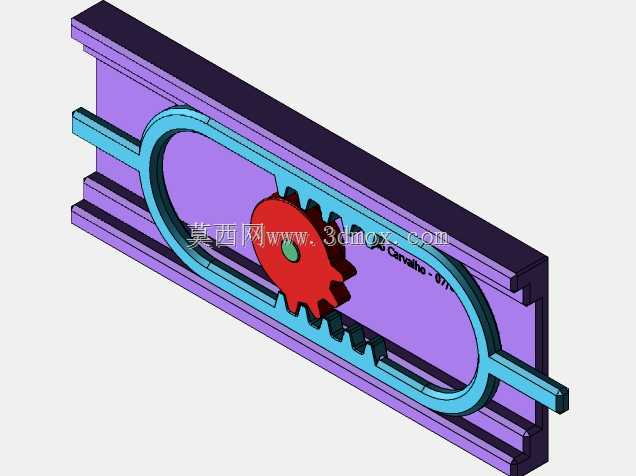

　　这套往复运动机构核心依托不完全齿轮与椭圆闭环齿轨的啮合配合，实现旋转输入到直线往复输出的运动转换，在轻载自动化送料、工位节拍切换、小型工装往复动作场景中有着广泛的适配空间。整套机构的安装基准为两侧平行布置的槽型导轨，导轨采用内嵌式滑槽结构，对承载齿轨的滑动架形成上下左右四个方向的位移约束，仅保留沿导轨长度方向的直线运动自由度，滑动架与导轨滑槽的配合面预留了0.02-0.05mm的间隙，既保证滑动过程无卡滞，也能抵消加工装配带来的形位公差累积。中间的主动件为带局部齿的不完全齿轮，齿轮的齿形采用标准渐开线圆柱齿设计，仅在半周范围内加工出啮合齿，剩余半周为光滑圆弧面，当齿轮连续旋转时，带齿段会依次与椭圆闭环齿轨的上下两段直齿段啮合，

　　带动滑动架沿导轨做正反方向的直线运动，光滑圆弧段则在齿轨的圆弧过渡段滑动，保证运动换向过程无冲击、无死点。齿轨整体为长椭圆闭环结构，两段直齿段的长度决定了滑动架的最大行程，两端的半圆弧段曲率与不完全齿轮的光滑圆弧段完全匹配，换向过程中齿轮光滑面始终与圆弧段内壁贴合，避免滑动架出现窜动。在实际应用中，这类机构常被用在小型自动化设备的物料推送工位，比如电子元器件组装线上的料盒往复输送、印刷设备的印头往复动作、小型包装设备的推料机构，相比传统的曲柄滑块机构，它的往复行程两端没有急回特性带来的冲击，运动过程速度更平稳，适合对运动平稳性要求较高的轻载作业场景。设计过程中首先要根据目标行程确定椭圆齿轨直段的长度，

　　直段长度需要比不完全齿轮带齿段的啮合弧长多出2-3个齿距的余量，避免啮合末端出现齿顶干涉；其次要匹配齿轮与齿轨的模数，整套机构采用统一模数设计，保证啮合侧隙处于合理范围，侧隙过小会导致换向卡滞，侧隙过大则会带来回程误差，影响往复定位精度。导轨的截面尺寸根据滑动架的承载重量选定，滑槽深度不小于滑动架导向边厚度的1.2倍，保证滑动过程中不会出现脱轨风险，安装时需要保证两侧导轨的平行度误差控制在0.1mm/100mm以内，否则会大幅增加滑动阻力，加剧配合面的磨损。不完全齿轮的中心轴为动力输入端，可直接连接微型减速电机的输出轴，轴端与齿轮的配合采用平键连接，保证扭矩传递的可靠性，齿轮中心到导轨安装面的高度需要严格匹配齿轨的啮合高度，

　　保证齿轮与齿轨的啮合中心距符合设计值，避免出现根切或者齿顶碰撞的问题。滑动架与齿轨采用一体化设计，减少了装配环节的累积误差，齿轨的两段直齿分别布置在椭圆环的内侧上下位置，齿轮在环内旋转啮合，整体结构非常紧凑，横向占用空间远小于同行程的曲柄滑块机构，适合安装空间受限的小型设备内部。在实际选型适配时，可根据需要的往复节拍调整主动齿轮的转速，由于机构换向过程是通过圆弧面平滑过渡，即使在较高转速下也不会产生明显的刚性冲击，能有效降低设备运行的噪音，延长部件的使用寿命。整套机构没有复杂的弹性元件或者电控换向部件，纯机械结构的可靠性更高，在粉尘、轻度油污的工业环境下也能稳定运行，不需要频繁的维护保养，仅需要定期在导轨滑槽和齿轮啮合面添加少量润滑脂即可保证长期顺畅运行。
