多自由度铰接式空间往复运动执行臂结构

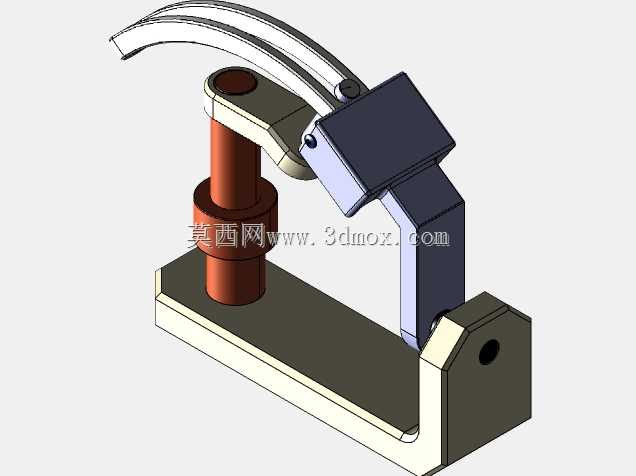

　　该铰接式运动执行臂主要面向轻载工位的往复空间动作需求，常见于小型自动化装配线的工件移位、非标检测设备的探头姿态调整、教学实验台的运动原理演示场景，区别于大负载工业机械臂，这类结构更侧重动作路径的灵活性与低负载下的传动顺畅度，不需要配置复杂的伺服驱动与谐波减速组件，依靠铰接点的转动配合即可实现预设轨迹的动作输出。从结构组成来看，整套机构以L型安装底座为承载基础，底座上预留的通孔用于整套机构与设备机架的螺栓固定，安装时需要保证底座底面与安装面的平面度公差不超过0.1mm，避免铰接轴安装后出现偏载卡滞。底座上垂直设置的立柱为一级转动支撑，立柱与底座之间采用过盈配合加定位销的固定方式，保证立柱的垂直度满足转动副的同轴度要求，

　　立柱上套装的轴套为二级摆臂的转动提供支撑，轴套与摆臂安装孔之间采用间隙配合，配合公差控制在H7/g6区间，既保证转动时无明显旷量，又不会出现转动阻力过大的问题。二级摆臂的末端连接弧形执行端臂，两个臂体之间通过铰接销轴连接，销轴端部设置卡簧槽，用轴用弹性挡圈实现轴向定位，防止转动过程中销轴脱出，该铰接点可实现垂直于摆臂平面的角度调整，配合立柱处的水平转动自由度，可让末端执行端覆盖底座前方一定范围内的扇形空间，满足不同工位的动作覆盖需求。末端弧形臂的结构设计做了等强度优化，臂身截面从铰接端到末端逐渐收窄，在保证结构刚性的前提下尽可能降低运动部件的自重，减少转动过程中的惯性冲击，弧形臂的末端预留有标准安装孔位，可根据实际使用需求加装夹爪、

　　吸盘、检测探头等不同执行元件，适配不同的作业场景。整套机构的所有转动铰接点均预留有润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，无需拆解结构即可完成保养，降低长期使用的维护成本。设计过程中对各臂体的转动干涉边界做了完整校核，当一级摆臂绕立柱做360度回转时，臂体与底座、立柱之间的最小安全间隙保持在2mm以上，二级铰接点转动至最大摆角时，弧形臂与一级摆臂、立柱之间也不会发生结构碰撞，各运动副的转动行程可根据实际使用需求通过加装限位挡块进行调整，无需对主体结构做二次修改。安装边界方面，整套机构固定后最大外轮廓尺寸在水平方向不超过底座长度的1.8倍，垂直方向最高位置不超过立柱顶端高度的1.2倍，不会占用过多的设备安装空间，

　　适合集成在空间紧凑的小型非标设备内部。从传动逻辑来看，该结构可通过连杆连接偏心轮、气缸等驱动元件，实现固定轨迹的循环往复动作，也可在各铰接点加装角度传感器、小型舵机，实现可控的多自由度姿态调整，适配不同的驱动方案，不需要对主体结构做大规模改动即可完成功能拓展。结构的所有受力部件均做了应力校核，在额定5kg的末端负载下，臂体的最大变形量不超过0.05mm，铰接点的接触应力远低于材料的许用应力值，可满足长期循环动作的使用寿命要求，不会出现臂体变形、铰接点过早磨损的问题。
