直线往复式无限行程运动导向机构

　　在自动化生产线的物料移送、工装夹具的工位切换、检测设备的探针往复进给这类需要长行程直线往复动作的场景里，常规的丝杠传动、气缸推送往往受限于自身杆体长度，无法覆盖跨多工位的超长行程需求，而履带式传动又存在定位精度不足、侧向负载耐受能力差的问题，这套无限运动导向机构正是针对这类工程痛点设计的直线运动解决方案。从结构组成来看，整套机构以对称布置的双列滑动基座为安装载体，基座采用分体式拼接设计，单段基座的端面设置有定位止口与连接孔位，可根据实际生产线的工位排布需求逐段拼接，理论上没有行程长度的上限，完全规避了传统直线传动件的行程限制问题。中间的滑动承载轴采用硬质合金表面处理工艺，轴身与基座滑槽之间设置有低摩擦系数的复合耐磨衬层，

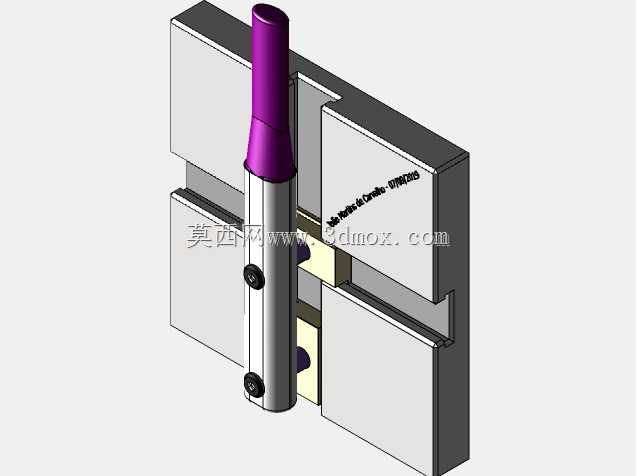

　　既能够承受垂直于运动方向的径向负载，也可抵消部分偏载带来的力矩，避免滑动过程中出现卡滞、啃伤滑槽的问题。轴体顶端的紫色握持段为手动调试端，表面做了滚花防滑处理，在设备初期调试、断电应急操作时，操作人员可直接推动该段带动滑动组件完成位置调整，无需额外拆卸防护结构。设计过程中，首先考虑的是安装边界的适配性，整套机构的基座宽度控制在常规工业铝型材的安装尺寸范围内，可直接通过T型螺栓固定在40系列、45系列通用铝型材框架上，不需要额外加工过渡安装板；基座的滑槽深度经过反复校核，既保证滑动轴的嵌入深度足够，不会在侧向受力时脱出，又控制了整体的安装高度，避免在紧凑的设备内部占用过多垂直方向空间，整套机构的安装基面平面度要求控制在0.1mm以内，

　　防止多段基座拼接时出现接缝错位导致滑动阻力骤增。在功能特性上，这套机构没有设置固定的行程限位块，可根据实际使用需求在基座滑槽的任意位置加装外置限位螺钉或者位置传感器，适配不同行程的往复运动需求；滑动轴上预留的两个径向锁紧孔，可用于固定外接的执行元件安装板，不管是搭载气动吸盘、检测探针还是小型工装夹具，都能通过锁紧螺钉快速固定，安装板的位置可沿轴身周向任意旋转调整，适配不同方向的作业需求。滑动接触面采用的是无油润滑设计，衬层材料本身具备自润滑特性，不需要定期加注润滑脂，在无尘车间、食品包装生产线这类对油污管控严格的场景中也能稳定使用，不会出现润滑脂滴落污染产品或生产环境的问题。实际应用中，这套机构既可以作为手动调节的导向组件，

　　用于工装夹具的位置快速调整，也可以搭配同步带、直线电机等外置驱动元件，作为长行程直线运动的导向承载结构，相比常规的直线导轨搭配滑块的方案，拼接式的基座设计在超长行程应用场景下的成本更低，安装调试的难度也更小，不需要对多段导轨进行高精度的接缝校准，只要保证基座拼接止口完全贴合，就能获得顺滑的滑动体验。在侧向负载耐受能力上，双列对称的滑槽结构相比单导轨结构的抗偏载能力提升40%以上，在搭载偏心负载时也不会出现滑块倾斜、运动卡顿的问题，适合应用在工位间距大、负载存在一定偏心的移送场景中，比如电子元器件生产线的长距离物料移送、大型板材检测设备的探针行走导向、仓储设备的货位调整导向等场景，都能通过拼接不同数量的基座段来适配现场的实际行程需求，不需要单独定制超长尺寸的传动部件，大幅缩短设备的设计与加工周期。
