啤酒瓶盖皇冠压封结构三维造型

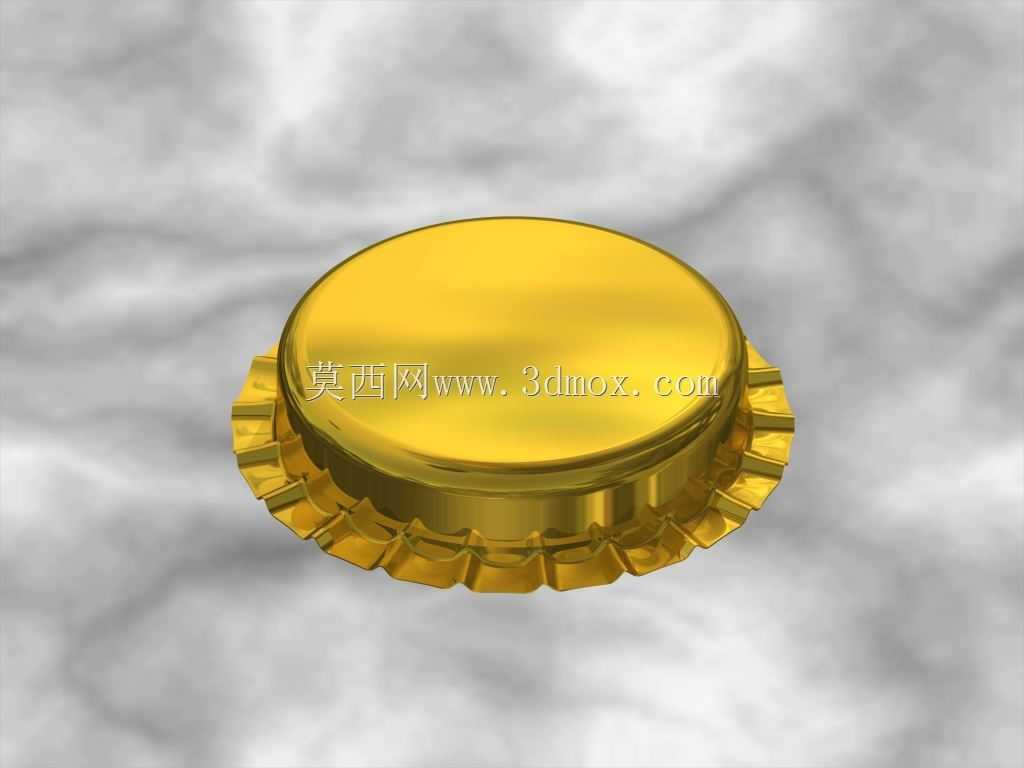

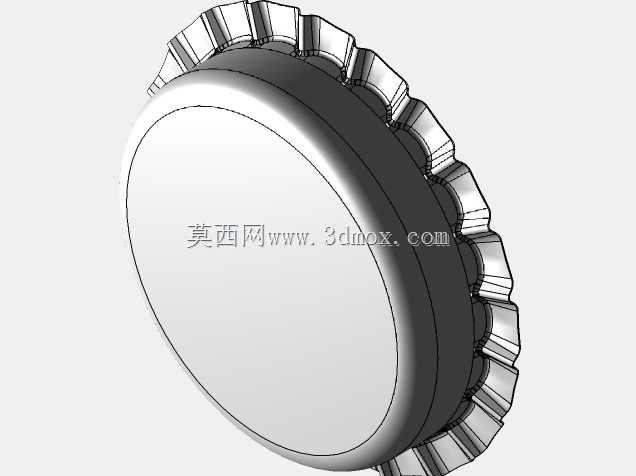

　　日常瓶装啤酒、碳酸饮品的瓶口密封核心部件就是这类皇冠型瓶盖，在饮品灌装生产线的封盖工位，这类瓶盖需要配合压盖机的冲头完成压合动作，通过周圈均匀分布的21个锯齿齿牙咬合在瓶口的锁口环槽内，配合内侧的密封垫片实现瓶内带压介质的密封，避免饮品二氧化碳溢出、外界杂质进入瓶内，是一次性密封包装件里应用量极大的五金冲压件。做这个结构的三维建模时，首先要匹配标准玻璃瓶口的安装边界，常规啤酒瓶口的外径尺寸在26-29mm区间，锁口环槽的深度在1.2-1.5mm，瓶盖的整体外径要比瓶口外径大0.8-1mm，压合前的齿牙展开角度要预留足够的变形量，保证压合时齿牙能顺着瓶口锥面顺利滑入环槽，不会出现翘齿、断齿的密封失效问题。建模过程中先做主体的圆形盖面，

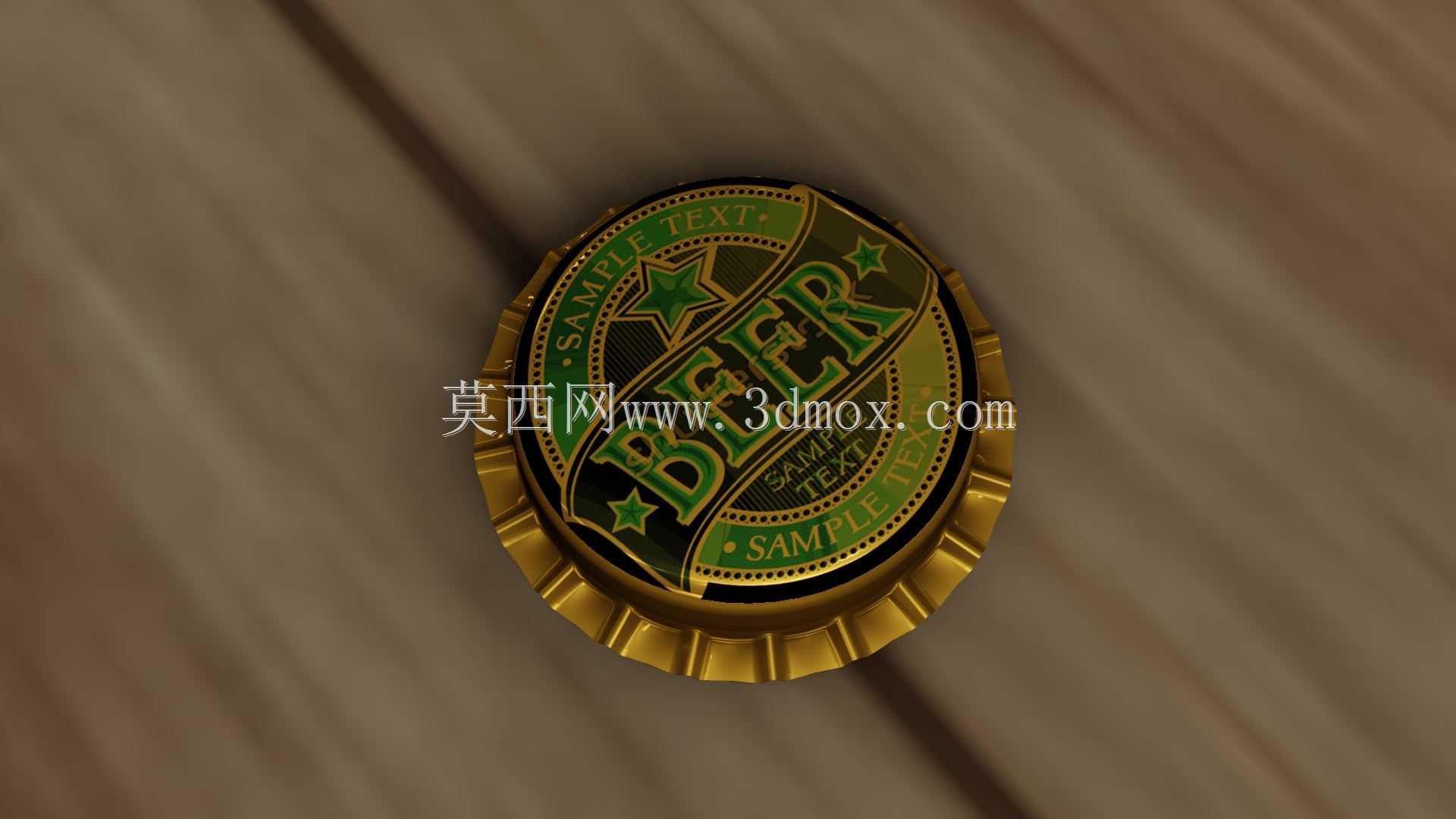

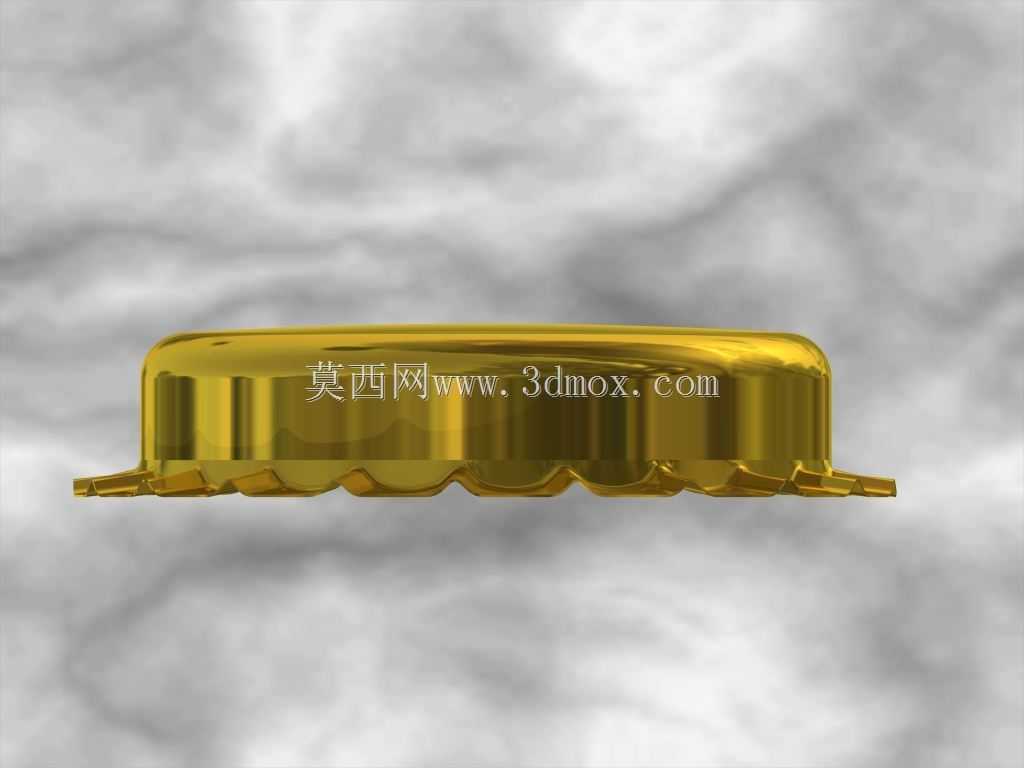

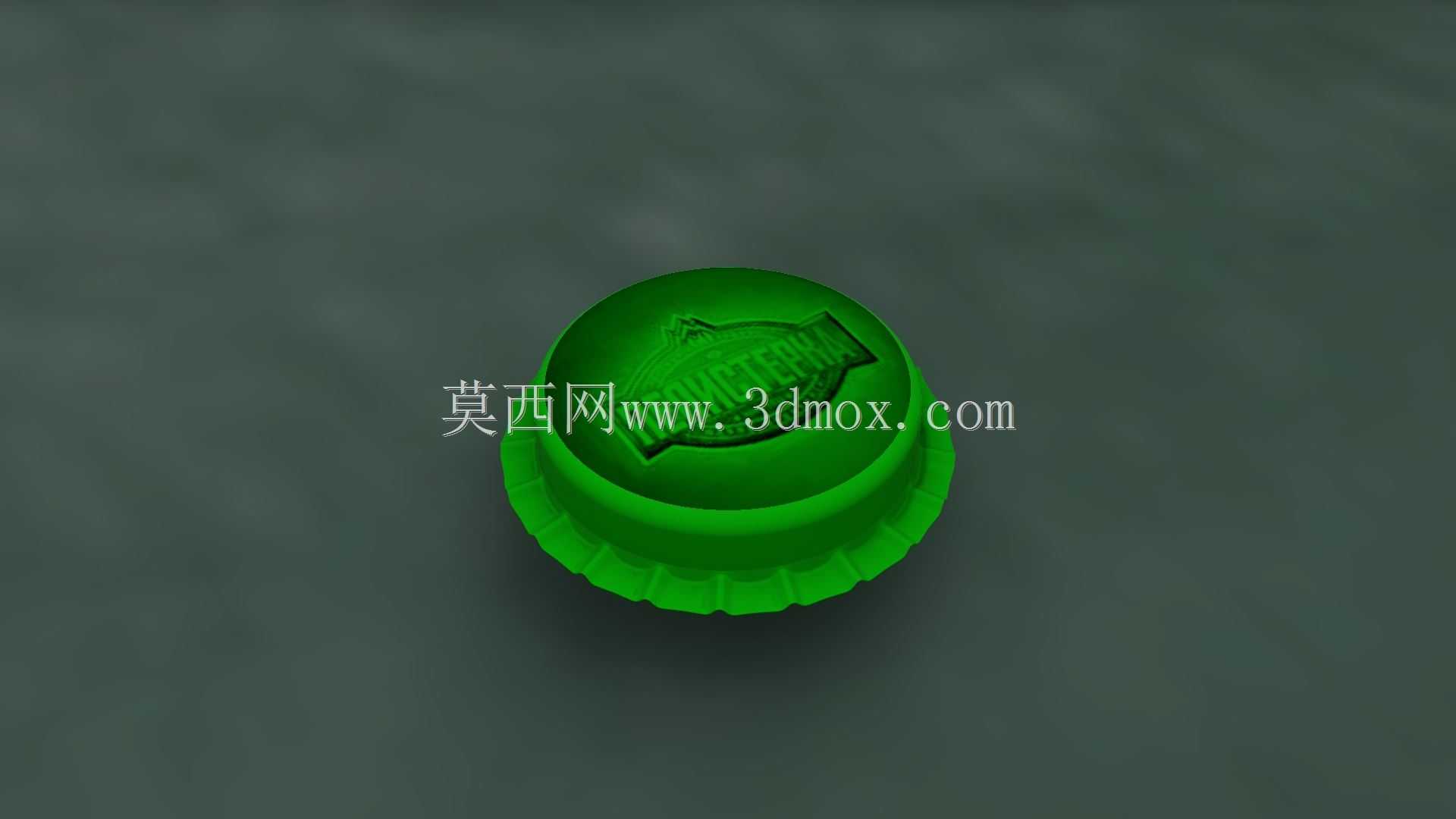

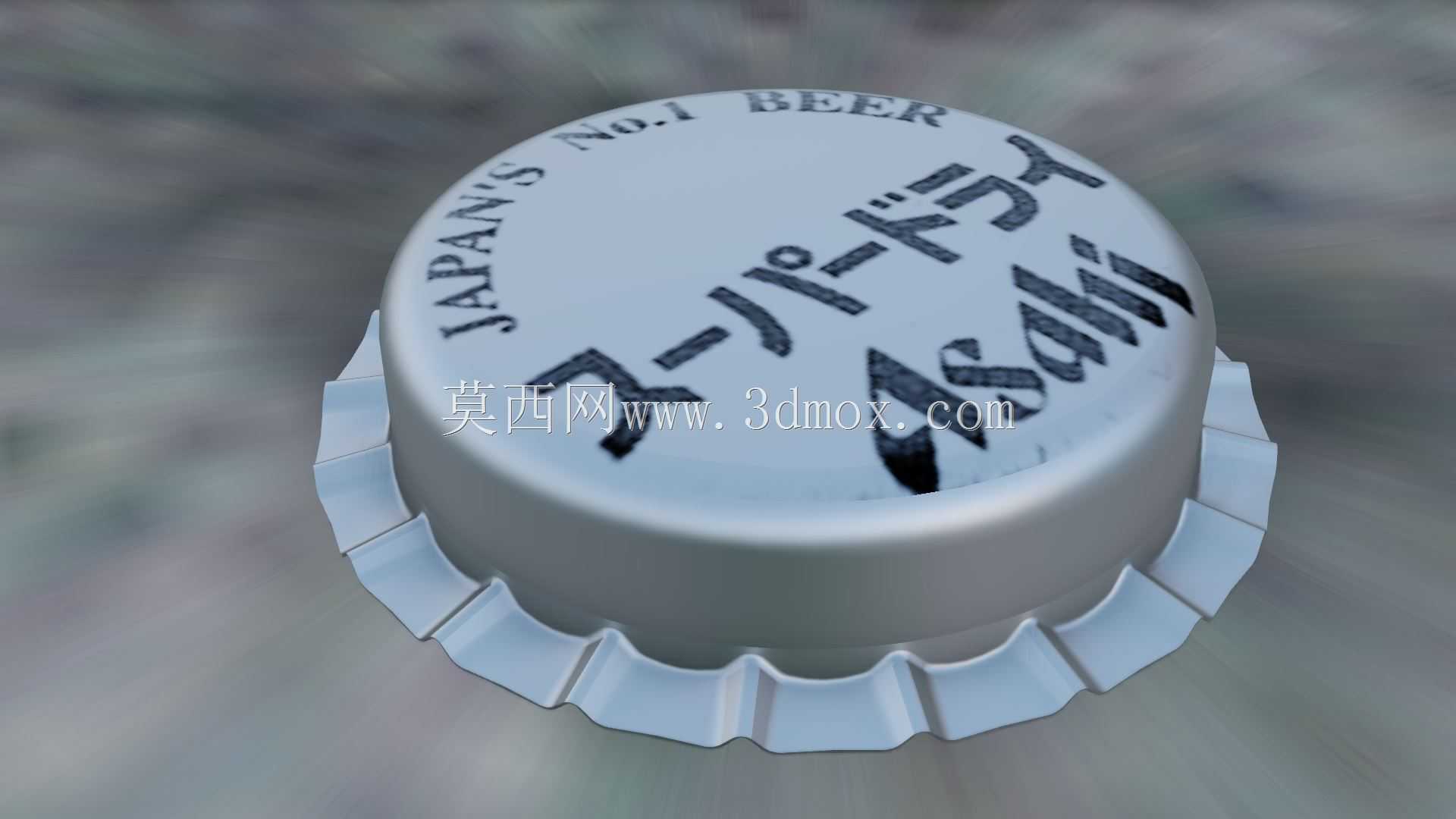

　　盖面的冲压弧度要匹配压盖冲头的成型面，避免压合时盖面出现应力集中开裂，盖面边缘的卷边结构要做0.3mm的圆角过渡，减少冲压过程中的板材撕裂风险。周圈的锯齿结构不能做等距的简单阵列，要考虑实际冲压下料时的板材延展率，每个齿牙的倾斜角度、齿尖的圆角都要和实际冲压模具的成型参数匹配，齿牙的高度控制在6.5mm左右，压合后齿牙向内弯折的角度控制在15度左右，刚好卡入瓶口的环槽内，既保证足够的扣合力，又不会因为弯折角度过大导致齿根断裂。盖面的标识区域做了下沉0.2mm的凹槽结构，实际生产中这个区域是印刷品牌标识、喷印生产日期的位置，下沉结构可以避免运输过程中盖面的印刷层被摩擦刮花，同时压盖时冲头的定位凸台刚好卡入这个凹槽，

　　保证压盖时瓶盖不会出现偏斜，避免压合后密封不严漏液的问题。这类瓶盖的实际应用场景除了瓶装啤酒，也广泛用在玻璃瓶装碳酸饮料、玻璃瓶装调味汽水产品上，不同品类的产品对瓶盖的密封压力要求不同，啤酒类产品的瓶内压力一般在0.3-0.5MPa，对应的瓶盖齿牙扣合力需要达到800N以上，才能保证运输、存储过程中不会出现爆盖、脱盖的安全问题。建模时还要考虑内侧密封垫片的安装空间，盖体内部的深度要控制在7mm左右，预留1mm厚度的PVC或PE密封垫片的安装位置，垫片和盖体内壁的过盈量控制在0.2mm，保证垫片不会在运输过程中从盖体内脱落，压合后垫片能完全贴合瓶口的顶面密封面，填补瓶口玻璃面的微观凹凸，实现气密封。

　　很多刚接触包装结构设计的工程师做这类瓶盖建模时，容易忽略齿牙压合后的回弹量，实际马口铁材质的冲压件压合后会有0.1-0.2mm的回弹，建模时如果按照完全弯折的角度做结构，实际生产压合后齿牙的扣合量就会不足，容易出现松盖问题，所以在做齿牙的成型角度时，要把回弹补偿量算进去，适当加大初始弯折角度，抵消冲压后的回弹变形。另外盖体的板材厚度一般选用0.23-0.28mm的马口铁，建模时的壁厚参数要和实际板材厚度一致，不能随意加厚或减薄，壁厚过薄会导致压合时齿牙容易变形断裂，壁厚过厚则会增加压盖机的压合力需求，导致封盖工位的设备负载过大，同时增加原材料成本。盖面的加强筋结构做在盖面边缘和齿根的连接位置，一圈0.5mm高的环形凸起，能提升整个盖体的结构强度，避免堆码时上层箱体的压力导致盖面凹陷变形，破坏密封结构。在灌装生产线的输送环节，瓶盖是通过理盖器进行排序送料的，建模时盖体的整体外形要保证没有反向的倒扣结构，能在理盖器的振动过程中顺利实现正反排序，不会出现卡盖、反盖送料的问题，影响生产线的运行效率。
