几何内核测试用三向圆角过渡三通构件

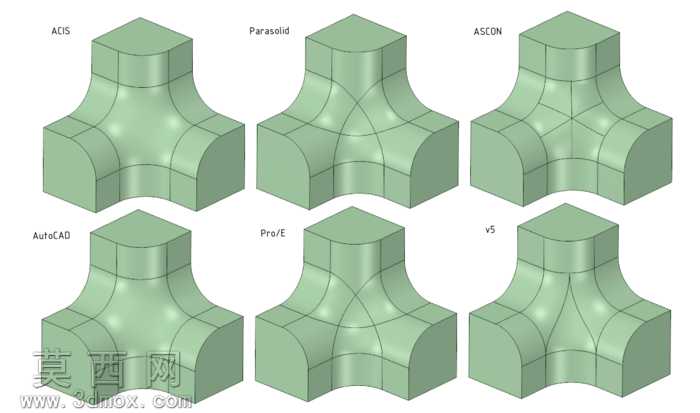

该模型为面向三维实体造型内核几何精度验证的测试构件，整体采用三向正交的块体基础结构，在三个互相垂直的延伸臂交汇处构建了连续顺滑的圆角过渡曲面，是行业内经典的“泰迪熊”几何内核测试用例，可有效验证不同建模内核对复杂圆角交汇、曲面连续性、拓扑缝合的处理能力。建模过程中首先搭建三个正交方向的等截面矩形凸臂基础实体，三个凸臂截面尺寸保持一致，交汇处预留足够的圆角生成空间，避免出现曲面自交、拓扑断裂的问题；随后对凸臂相邻的交线依次生成等半径圆角，在三向圆角交汇的核心区域，通过曲面修剪、桥接、曲率匹配的方式完成过渡面的构建，确保所有相邻曲面之间达到G2曲率连续，无明显的棱边折痕、曲面褶皱问题。模型整体采用统一的哑光浅绿工程塑料材质进行渲染展示，无额外的纹理贴图、装饰特征，完全突出几何结构本身的过渡效果，方便观测不同内核对该类交汇圆角的生成差异。该模型的设计核心是验证实体建模内核在处理多方向圆角交汇时的算法稳定性，可用于对比不同建模系统在布尔运算、圆角生成、曲面缝合环节的精度差异，模型的拓扑结构干净无冗余碎面、无自由边、无无效实体，所有边的拓扑连接关系完整，可直接导入各类三维建模软件进行内核兼容性测试，也可作为曲面建模教学中复杂圆角过渡的典型案例，帮助学习者理解多曲面交汇时的连续性处理逻辑，掌握复杂过渡区域的建模思路与曲面质量校验方法。
