小型遥控迷你直升机旋翼传动结构设计

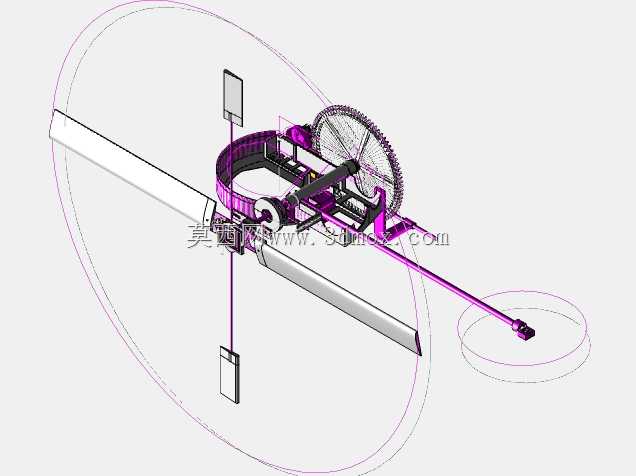

　　这套迷你遥控直升机的结构设计，核心围绕微型航模的室内飞行场景做适配，区别于大尺寸航模的抗风、长续航设计逻辑，整体结构优先控制自重与传动精度，适配小空间内的低速稳定操控需求，可用于室内航模竞技、青少年科创教学演示、微型飞行器原理验证等场景，也能作为小型无人机旋翼控制结构的参考原型。从功能特性来看，整套结构采用主旋翼共轴双桨布局，尾杆延伸段集成航向稳定配重，旋翼夹座采用轻量化镂空设计，传动路径从主齿轮组直接输出到旋翼轴，减少中间传动环节的动力损耗，适配小扭矩微型驱动单元的动力输出特性。设计过程中针对原有结构的控制自由度不足问题做了迭代，在头部控制连杆与伺服输出臂之间增加了一个转动自由度，可实现侧倾方向的姿态调整，

　　弥补了早期版本仅能实现上下循环 pitch 控制的缺陷，提升飞行过程中的姿态稳定性，尤其是在低速悬停状态下，侧倾自由度的加入能抵消微小的气流扰动带来的姿态偏移。结构安装边界方面，主旋翼旋转直径控制在适合室内飞行的尺寸范围，尾杆长度与主旋翼直径做了配重匹配，避免飞行过程中出现头重尾轻的俯仰失衡问题，伺服安装座采用卡槽式定位，不需要额外的粘接固定，装配时可直接卡入主框架的定位槽，降低装配调试的难度。传动齿轮组采用大减速比设计，匹配微型伺服电机的高转速低扭矩输出特性，将电机转速降到适合旋翼旋转的区间，同时保证旋翼旋转时的扭矩输出足够维持整机升力。主框架的结构做了分块设计，承力部位采用加厚的筋位结构，非承力部位做镂空减重处理，

　　在保证结构强度的前提下尽可能降低整机自重，提升续航表现。旋翼叶片采用对称翼型设计，在低转速下也能产生足够升力，叶片根部的铰接结构保留了适当的活动间隙，可在飞行过程中通过自动倾斜器的动作改变旋翼的周期变距，实现前后、左右的方向控制。需要注意的是，装配过程中伺服控制臂与球头的连接需要保证活动顺畅，不能出现卡滞，否则会导致舵机负载过大出现烧损问题，头部控制连杆的长度需要根据实际装配的伺服行程做微调，保证三个方向的舵量输出均匀，避免出现飞行时的姿态偏移。整套结构的零件拆分充分考虑了小尺寸零件的成型工艺，各个部件的壁厚均匀，没有出现过大的壁厚差，避免成型过程中出现缩痕、变形问题，需要镜像装配的零件在结构上做了防呆设计，

　　装配时不会出现左右装反的问题。主旋翼轴采用空心结构设计，在保证轴的抗弯强度的前提下进一步降低自重，轴的两端采用轴承支撑，减少旋转过程中的摩擦阻力，提升传动效率。尾端的配重块位置可根据实际整机的重心做小幅调整，保证整机重心落在主旋翼轴的中心线上，提升悬停稳定性。自动倾斜器的滑环与旋转环之间采用低摩擦的接触面设计，舵机动作时的响应延迟控制在极小范围，操控手感跟手，不会出现动作滞后的问题。整套结构没有冗余的设计部件，每个零件都承担对应的结构或功能作用，在微型航模的尺寸限制下，尽可能平衡了结构强度、自重、操控性能三者的关系，适合作为迷你遥控直升机的结构原型做进一步的调试优化，也可作为机械结构教学中连杆传动、齿轮减速、伺服控制的实际案例参考。
