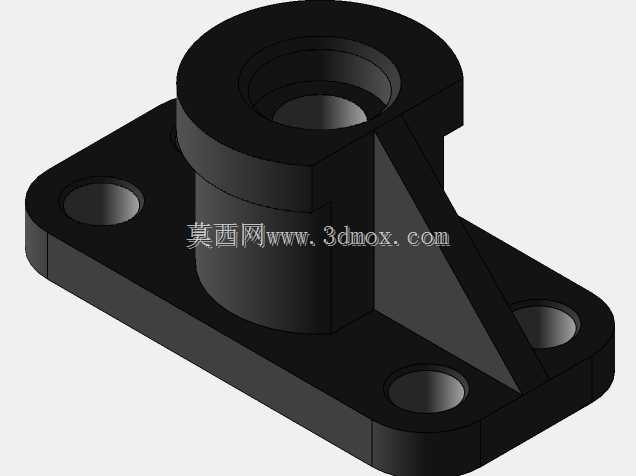

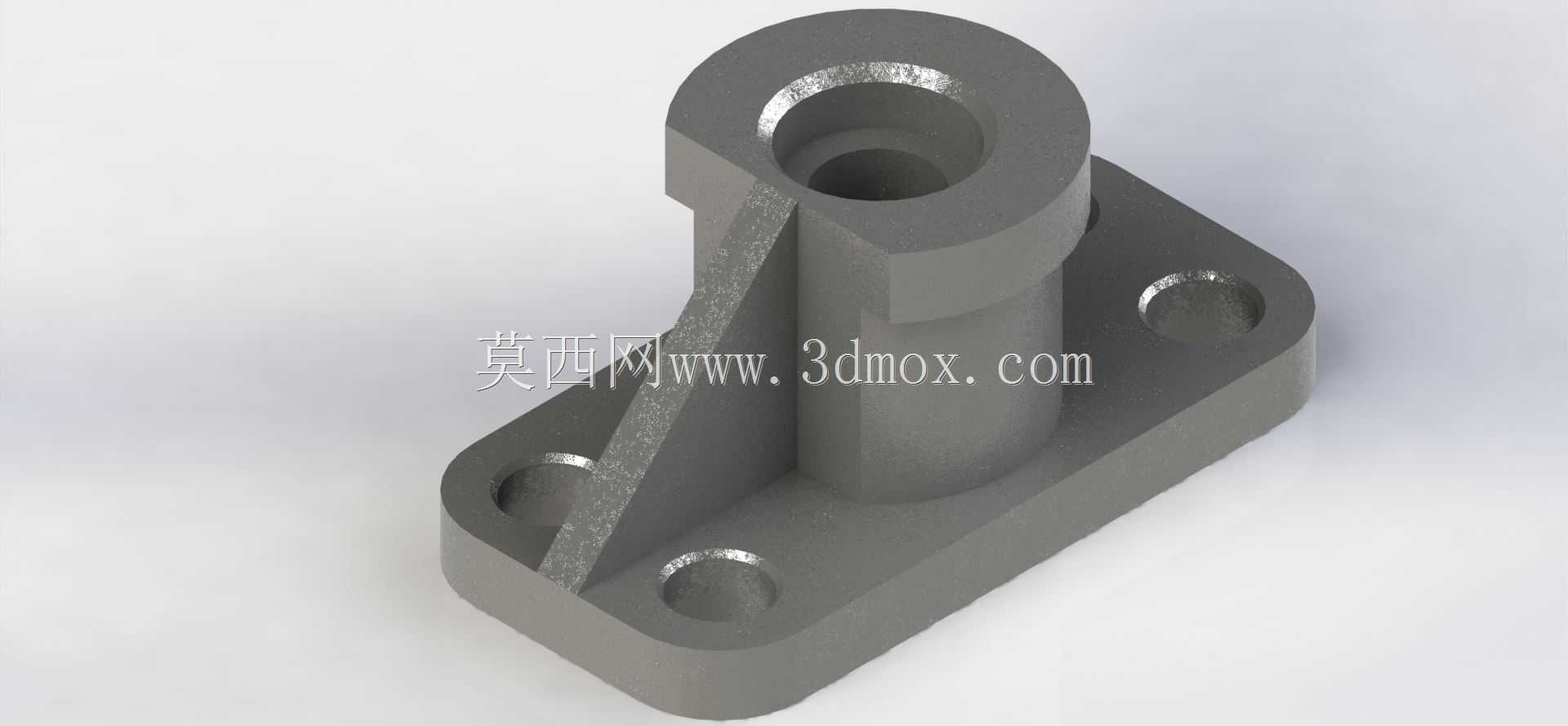

这类带加强筋的立式法兰轴支撑座,在轻工输送线、小型自动化专机、非标工装夹具的动力传递单元里应用十分普遍,核心作用是为旋转轴类零件提供稳定的径向与轴向支撑,避免轴系运转过程中出现挠度变形、偏心抖动的问题。从实际使用场景来看,它常被布置在设备机架的安装平面上,上方的筒状内孔用来装配衬套、滚动轴承或者直线导套,既可以承托旋转的传动轴输出扭矩,也能为往复运动的导杆提供滑动导向,在小型皮带输送机的从动轮支撑、气动滑台的导向轴固定、手动工装的转轴定位工位上都能见到同结构的零件。
设计这类支撑座的时候,首先要匹配被支撑轴的直径确定筒身内孔的尺寸公差,若装配滚动轴承需选用基孔制过渡配合,若装配无油衬套则要预留合适的滑动间隙,筒身的轴向高度要根据轴系的悬臂长度确定,保证轴承或者衬套的有效支撑长度能覆盖轴的受力段,减少轴端的摆动量。底部的法兰安装板设计为带圆角的矩形结构,四个安装孔分别布置在法兰板的四个角位,孔位间距要适配常用的型材安装间距或者设备底板的预留孔位,安装孔采用沉孔设计,装配时内六角圆柱头螺栓可以完全沉入孔内,不会突出安装面干涉其他周边零件,法兰板的厚度要根据支撑座承受的径向载荷计算,保证螺栓锁紧后法兰板不会出现翘曲变形。
筒身与法兰板连接位置的三角形加强筋是这个结构的核心设计点,当轴系承受径向载荷时,力会通过筒身传递到连接位置,没有加强筋的结构长期受交变载荷容易在焊缝或者铸造圆角位置出现应力开裂,增加三角形加强筋后,可以将筒身受到的径向力分散到整个法兰安装面上,大幅提升结构的整体刚性,同时不需要额外增加筒身和法兰板的整体厚度,能有效控制零件的整体重量与材料成本。加强筋的厚度通常取筒身壁厚的0.7到0.9倍,筋的两侧做自然过渡圆角,避免应力集中,不管是采用铸造加工、整块铝料CNC铣削还是钢板焊接加工,这个加强筋结构都能很好适配加工工艺。
从安装边界来看,这类支撑座的法兰板外形尺寸要比筒身外径大出足够的安装空间,四个安装孔的中心到筒身外壁的距离要满足螺栓套筒的操作空间,方便装配时工具可以顺利伸入锁紧螺栓。筒身顶部的内孔端口做了倒角处理,既可以去除加工毛刺,也能在装配轴承或者衬套的时候起到导向作用,避免装配时刮伤零件表面。内孔的底部没有做贯通设计?不对,看模型内孔是贯通的?哦不对,模型的筒身内孔是阶梯通孔,上端孔径稍大用来安装标准件,下端孔径稍小可以对轴类零件起到轴向限位作用,或者预留密封件的安装槽位,防止润滑脂泄漏或者外界粉尘进入支撑内部。
在实际选型替换的时候,要先核算支撑座需要承受的最大径向载荷与轴向载荷,如果是用于高速旋转的轴系,还要考虑筒身内孔与安装面的垂直度公差,通常要控制在0.02mm以内,避免轴系安装后出现别劲的情况,加速轴承的磨损。如果是用于有腐蚀环境的工况,还可以在零件加工完成后做阳极氧化、镀锌或者喷塑处理,提升零件的防锈耐腐蚀能力。这类支撑结构相比一体式的铸造轴承座,结构更紧凑,加工成本更低,适配的安装场景更灵活,很多非标设备设计时都会优先选用这类结构做轴系支撑,不需要额外定制复杂的专用支座,只需要根据实际的轴径、安装空间调整对应尺寸即可快速完成设计,大幅缩短非标项目的设计周期。
