F209方形法兰带座轴承单元三维设计

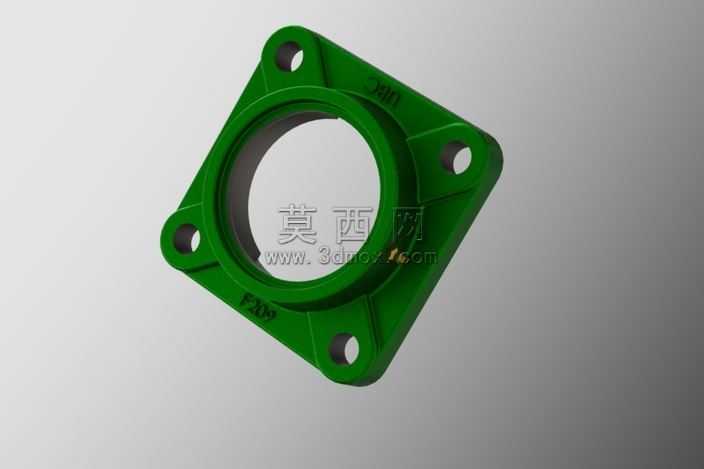

本作品为F209方形法兰式轴承座的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械零件设计的标准化规范，完整还原了UBC品牌F209轴承座的真实结构特征。建模阶段首先以轴承座的安装基准面为草图绘制平面，精准绘制方形法兰的外轮廓，严格控制四个安装通孔的中心距、孔径尺寸与位置公差，确保四个安装孔呈对称分布，满足实际装配时的互换性要求。随后通过凸台拉伸命令生成法兰主体基座，再以法兰中心为基准绘制轴承安装内孔的轮廓，通过拉伸切除命令加工出与F209轴承外圈适配的安装腔，同时对安装腔的止口位置做尺寸约束，保证轴承装入后的同轴度符合传动部件的装配精度要求。模型细节处理上，完整还原了轴承座本体上的型号标识刻印特征，对法兰与轴承安装筒的衔接位置做了符合铸造工艺要求的圆角过渡处理，避免应力集中问题，同时还原了安装孔的沉头结构，确保装配时螺栓头部可以完全沉入孔内，不会出现凸起干涉的情况。材质与渲染阶段，为模型赋予了工业机械常用的绿色烤漆铸铁材质，调整材质的粗糙度、反光度参数，还原铸铁件表面喷涂防护漆后的哑光质感，同时添加了柔和的环境光影效果，通过多角度布光突出轴承座的结构轮廓与细节特征，渲染输出的效果图清晰展现了零件的立体形态。设计思路上，本模型以实际工业应用需求为核心，所有尺寸参数均参考F系列方形法兰轴承座的行业标准设定，既可以作为机械传动系统设计时的选型参考模型，也可用于装配仿真、干涉检查等工程场景，模型支持添加不同尺寸规格的配置，可快速衍生出同系列不同型号的轴承座模型，大幅提升同类型零件的设计效率。整体模型结构完整，特征参数清晰，无多余几何特征，几何拓扑关系合理，能够直接导入各类机械设计场景中使用。
