数控雕刻机路由器Z轴进给传动结构

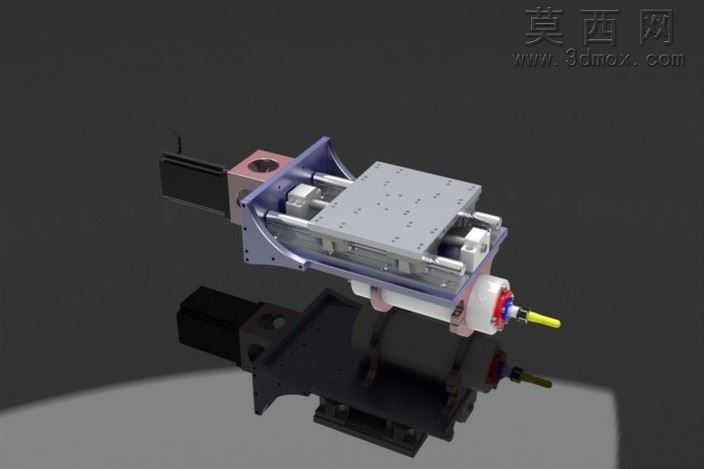

该作品为数控雕刻设备配套的Z轴进给传动结构三维建模成果，建模阶段以实际加工装配逻辑为核心思路，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装，全程严格遵循机械设计的公差配合要求，确保各运动部件的相对位置、运动行程完全符合实际使用需求。建模过程中对滑台安装基面、主轴夹持位、导轨安装槽、丝杆螺母座等关键配合面做了精准的尺寸约束，保证后续导出工程图可直接用于生产加工参考。渲染阶段采用哑光金属材质模拟机架、滑台的铝合金与钢材本体质感，对传动丝杆、直线导轨的光滑运动面做了高反光金属材质处理，对驱动电机的外壳做了磨砂黑的工业漆面材质区分，对主轴前端的刀具夹持部位做了局部彩色标识处理，既清晰区分不同功能部件，也让整体渲染效果贴近真实工业设备的视觉表现。结构设计上采用双直线导轨搭配滚珠丝杆的经典进给传动方案，滑台部分预留了多组标准安装孔位，可适配不同功率的加工主轴安装，后端驱动位可直接匹配伺服电机或步进电机完成进给驱动，底部安装基座设置了多方向的调节固定结构，可便捷安装到不同规格的设备横梁上，同时在滑台侧方预留了限位开关、防尘组件的安装位置，兼顾结构刚性与实际使用的拓展性。设计过程中充分考虑Z轴进给的运动稳定性，通过对称布置的双导轨结构抵消加工过程中的侧向切削力，丝杆居中布置保证传动受力均匀，主轴夹持结构采用环抱式锁紧设计，可保证高速加工过程中主轴的同轴度与夹持稳定性，整体结构紧凑，传动路径短，可有效降低进给过程中的传动间隙，提升Z轴方向的加工进给精度，适配木工雕刻、广告材料切割、小型零件铣削等多种数控加工场景的Z轴运动需求。
