Y轴Z轴传动结构数控雕刻机

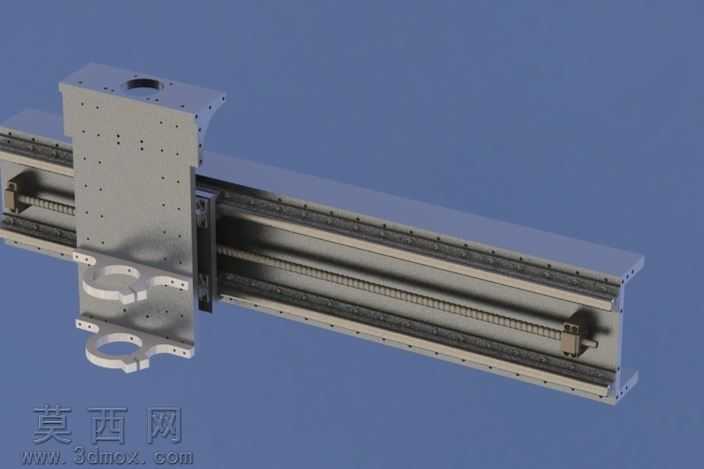

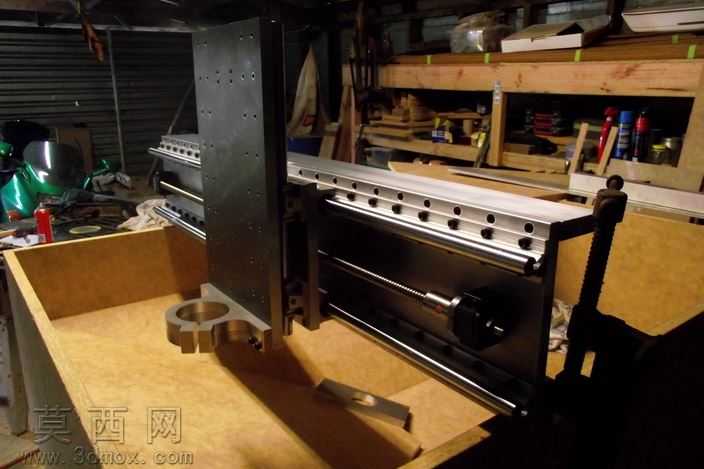

本模型为数控雕刻机的Y轴与Z轴核心传动结构三维建模成果，建模过程中严格遵循机械加工设备的传动设计规范，对各部件的装配关系、运动逻辑进行了完整还原。建模阶段首先搭建整体装配基准框架，以线性导轨的安装平面为核心基准面，确定Y轴横向传动、Z轴垂直升降的空间垂直关系，保证两轴运动的垂直度公差符合数控加工设备的精度要求。针对核心传动部件滚珠丝杠，建模时还原了丝杠滚道、螺母座、预紧调整结构的细节，丝杠两端的支撑轴承座、锁紧螺母结构均按照标准件参数绘制，确保丝杠传动的轴向定位精度，避免传动过程中出现反向间隙。导轨部分还原了线性导轨的滑块安装孔、导轨定位边结构，滑块与移动拖板的连接面做了贴合处理，模拟实际装配中的面接触定位，保证运动过程中的导向稳定性。结构材质方面，主体移动拖板、安装立板采用铝合金材质建模，表面做阳极氧化质感处理，还原铝件加工后的哑光金属质感；滚珠丝杠、导轨、紧固件采用轴承钢材质，赋予高反光金属材质，突出机加工零件的表面光洁度；底部工作台铺垫的丁苯橡胶垫，还原橡胶材质的哑光漫反射质感，区分不同部件的材质属性。设计思路上，该结构侧重雕刻加工过程中的传动刚性，Z轴立板采用加厚钢板结构，搭配垂直布置的双导轨设计，平衡雕刻头上下运动时的偏载力矩；Y轴采用长行程丝杠搭配双侧平行导轨，保证横向移动过程中拖板的运行平稳性，避免长行程运动出现的爬行问题。各部件的安装孔位、避让槽结构均按照实际加工工艺设计，预留了紧固件安装空间、传动部件的运动避让间隙，模型可直接用于装配干涉校验、运动仿真演示，也可作为小型数控雕刻机改装设计的参考结构，帮助设计者快速验证两轴传动的布局合理性，优化传动部件的选型搭配。
