异形块组合拼装益智拼图结构设计

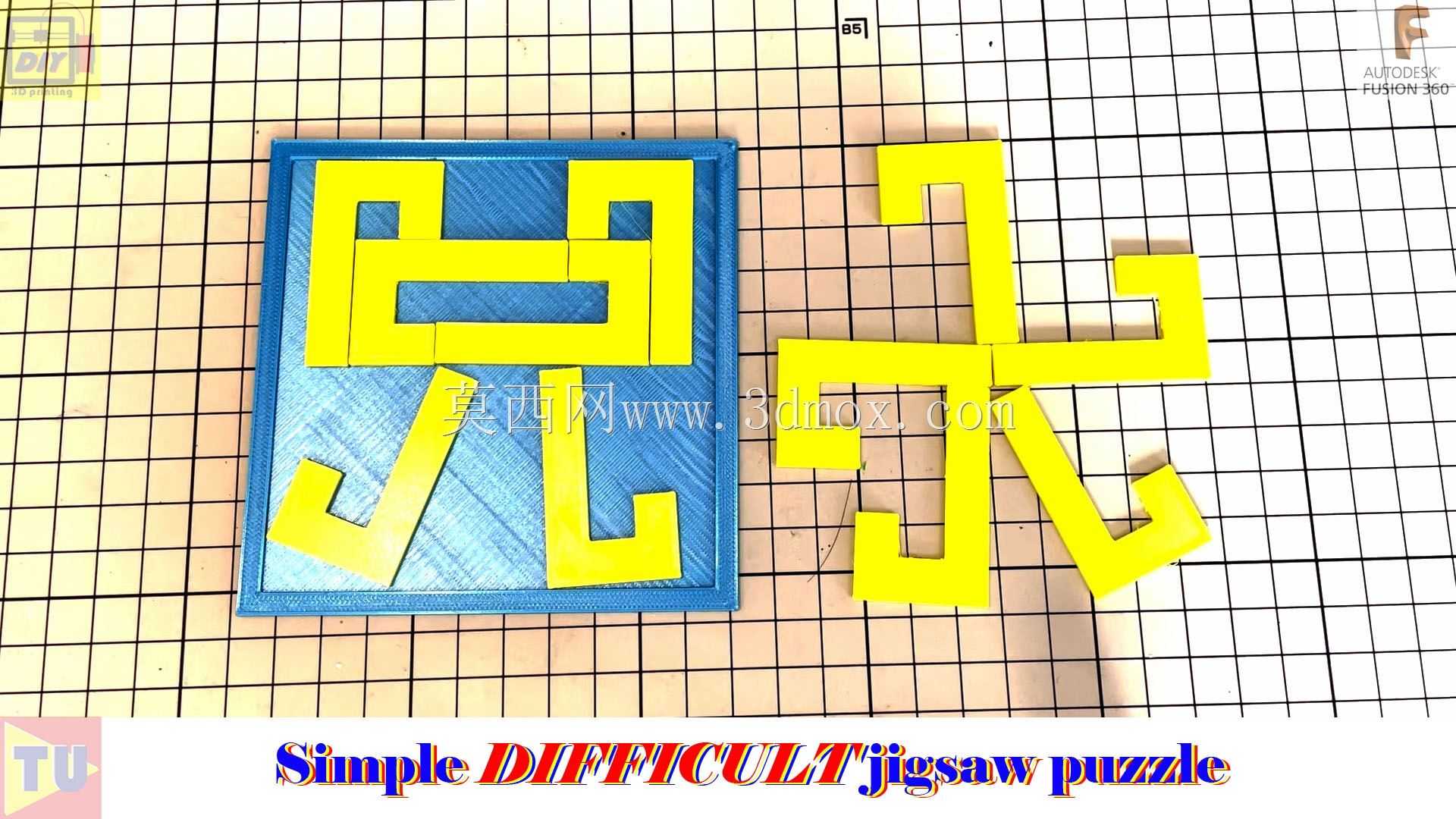

　　这款拼装类益智结构，核心由带定位边框的底座与六块异形拼块组成，所有零件均可通过熔融沉积成型工艺直接加工，无需额外支撑结构，打印完成后仅需去除少量边缘毛刺即可投入使用，适配桌面级FDM设备的常规加工精度范围，拼块与底座的配合间隙控制在0.2mm，既保证拼装过程的顺畅度，又避免拼块装入后出现过度松垮的晃动问题。从实际应用场景来看，这类结构既可以作为桌面休闲的益智把玩件，用于日常碎片化时间的逻辑思维训练，也可作为3D打印科普活动的体验案例，让参与者直观理解三维建模到实物落地的完整流程，同时还能作为结构设计入门的练习载体，帮助初学者掌握异形零件的配合公差设计思路。

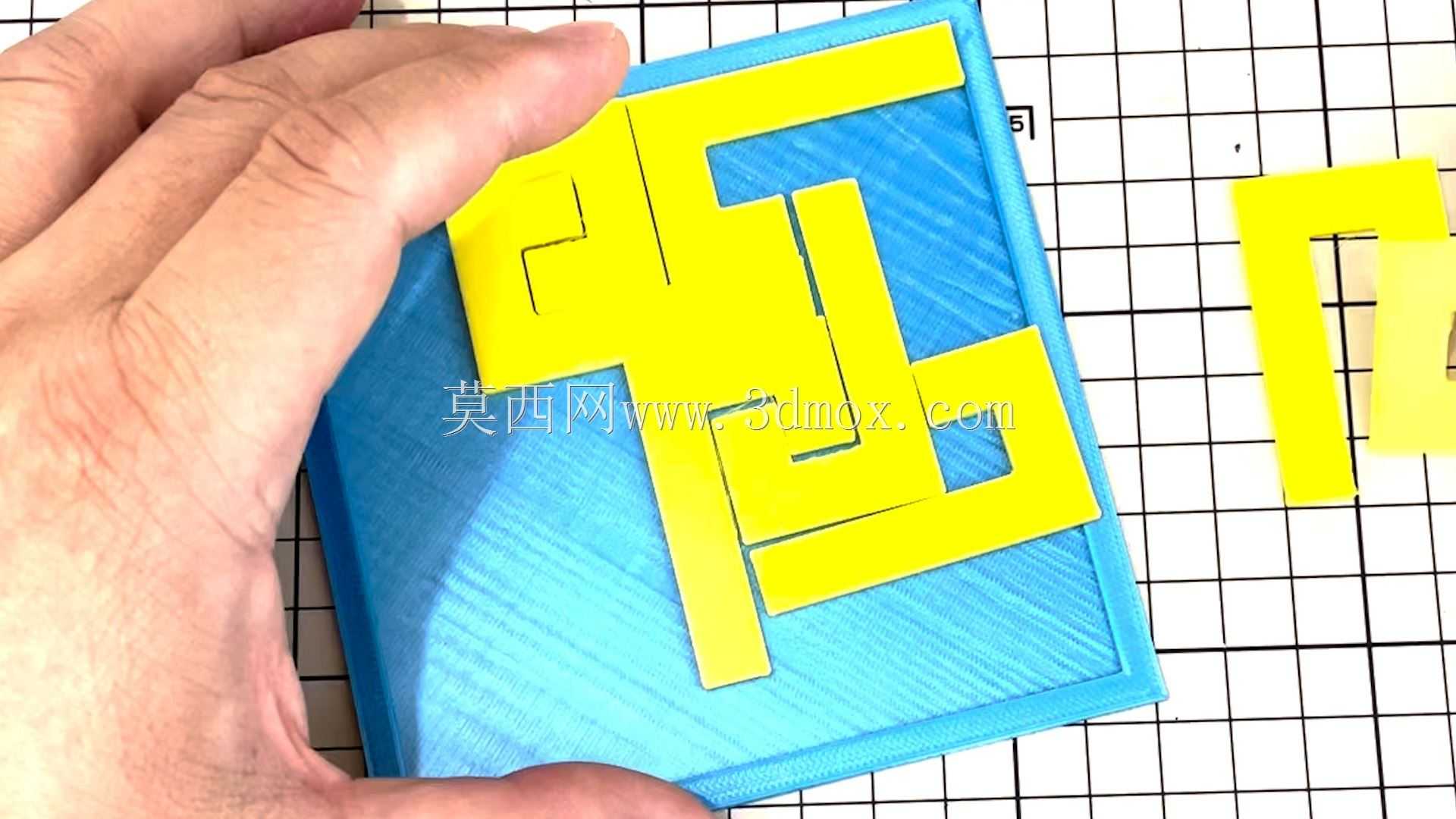

　　在功能特性层面，这款拼图的核心设计逻辑是用极简的零件形态实现高难度的拼装挑战，所有拼块均采用等厚度的平板结构，没有复杂的曲面或卡扣结构，单块拼块的轮廓由直线段与直角转折构成，看似规则的形态却通过轮廓的非对称设计，大幅压缩了可行的拼装组合数量，最终仅存在极少量的正确拼装路径，和常规多卡扣拼图相比，没有明显的定位特征作为拼装提示，完全依靠拼块轮廓的匹配关系完成组合，对空间想象能力与逻辑推导能力的考验更强。底座采用方形围边结构，围边的内轮廓尺寸与所有拼块正确拼装后的外轮廓完全匹配，既为拼装过程提供了明确的边界参考，也能在拼装完成后对拼块形成限位，避免拼块散落，同时围边的高度与拼块厚度保持一致，拼装完成后整体表面平整，可直接作为桌面摆件放置。

　　设计思路上，这款结构没有采用传统拼图的凹凸卡扣定位方式，而是完全依靠拼块外轮廓的互补关系实现组合，每一块拼块的轮廓转折都对应相邻拼块的轮廓缺口，在建模过程中需要反复调整每一段轮廓的长度与转折角度，既要保证所有拼块能够完全填满底座的内部空间，不存在多余的间隙，又要避免出现过多的相似轮廓，降低拼装过程的试错难度。拼块的厚度统一设置为5mm，这个厚度既保证了零件打印后的结构强度，不会因为太薄出现边缘弯折的问题，也不会因为过厚导致打印时间过长、材料消耗过多，适配常规PLA、PETG等常用打印耗材的加工特性，不需要对打印参数进行特殊调整。底座的围边厚度设置为3mm，围边与底板采用一体化建模，打印时不需要额外装配，底板厚度设置为2mm，足够承托所有拼块的重量，同时整体重量较轻，方便挪动。

　　从安装边界与尺寸适配来看，底座的外轮廓尺寸控制在120mm×120mm范围内，属于典型的桌面级小尺寸物件，不需要占用过多的放置空间，无论是放在办公桌、书桌还是展示架上都不会显得突兀。拼块的最小轮廓尺寸不小于15mm，避免零件过小导致打印失败，同时也防止小零件出现误吞的风险，适配全年龄段的使用场景。在建模过程中，所有拼块的棱角都做了0.3mm的圆角处理，既避免打印后出现尖锐的边角划伤手部，也能减少打印过程中尖角位置的翘边问题，提升零件的打印成功率。拼块与底座的配合面没有设置额外的定位柱或卡槽，完全依靠轮廓配合实现定位，这种设计一方面降低了建模的复杂度，另一方面也让拼装过程更具挑战性，不会因为明显的定位特征降低解谜的乐趣。

　　从结构设计的角度来看，这类看似简单的平面拼装结构，实际上对轮廓尺寸的精度要求很高，任意一块拼块的轮廓尺寸偏差超过0.3mm，就可能导致最终无法顺利装入底座，或者装入后出现明显的缝隙，因此在建模时需要严格控制每一段轮廓的尺寸公差，同时在切片处理时要根据所使用的打印机精度调整合适的补偿参数，保证打印出来的零件尺寸与设计值一致。和立体拼装结构相比，这类平面拼图的建模难度更低，但拼装逻辑的设计难度更高，需要在有限的方形空间内，通过六块拼块的轮廓组合实现唯一解或者极少解的拼装效果，需要反复调整拼块的分割方式，避免出现多种拼装路径导致挑战性下降。此外，这种一体化平板结构的打印容错率更高，即使是入门级的3D打印用户，也能顺利打印出合格的零件，不需要掌握复杂的打印参数调整技巧，适合作为3D打印入门的练习模型，同时也能作为益智玩具在日常场景中使用，兼具实用性与趣味性。
