太阳能板侧位安装Z型连接固定套件

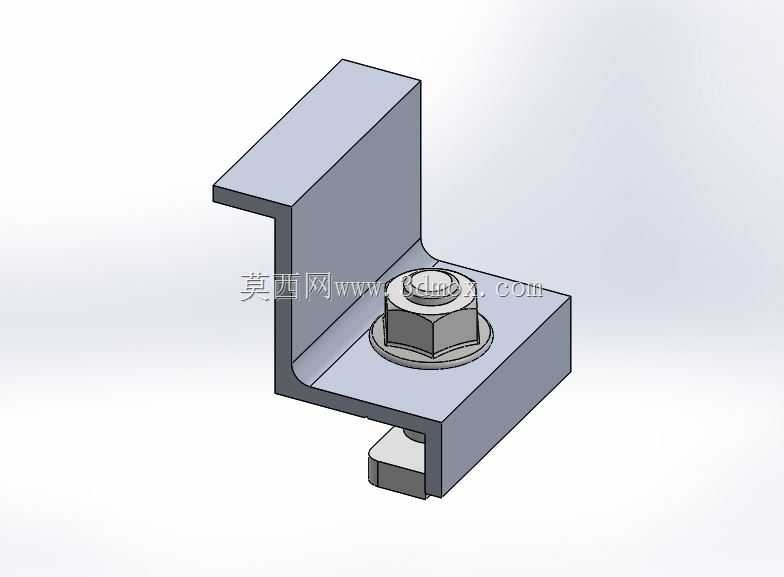

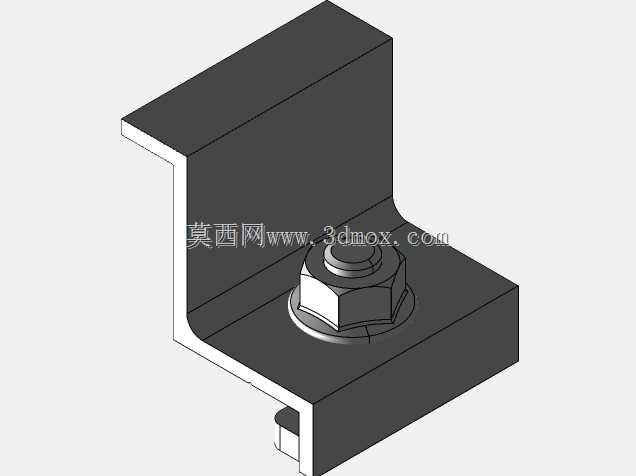

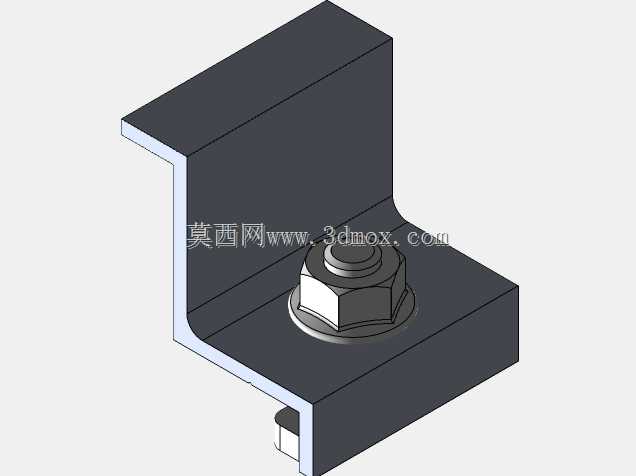

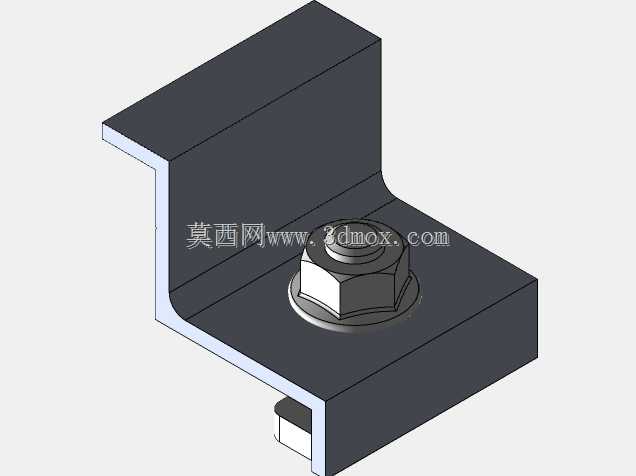

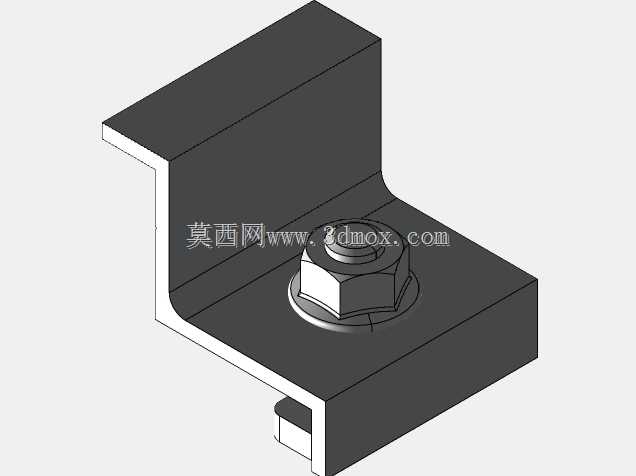

　　这套侧位固定套件主要应用在分布式光伏电站的组件边框安装场景，不管是工商业厂房屋顶的平铺阵列，还是户用光伏的支架排布，都能见到这类连接件的身影，它的核心作用是完成光伏组件侧边与支架导轨的可靠锁附，替代传统的压块式安装在侧边空间受限的排布场景下的适配短板。从结构形态来看，套件采用Z型折弯的主体承载件，搭配六角螺栓与配套防滑螺母组成完整的锁紧单元，Z型结构的两个平行折边分别贴合光伏组件边框的外侧卡槽与支架导轨的安装面，中间的垂直立边刚好抵消组件与导轨之间的安装高度差，不需要额外加装垫高垫块就能完成适配。设计阶段首先考虑的是光伏户外长期服役的受力需求，Z型主体的折弯圆角做了应力释放处理，避免长期风载振动下折弯位置出现应力集中开裂的问题，

　　折边的平面度控制在0.2mm以内，保证和被连接件的贴合面积足够，不会出现局部压应力过大导致的组件边框变形或者导轨接触面压痕。安装边界上，这套套件适配常规25mm厚度的光伏铝边框，Z型件的上折边卡入边框侧边的预制卡槽深度不小于8mm，保证卡接后不会出现侧向滑脱，下折边的安装孔位适配市面上主流的40系列、45系列光伏导轨的槽宽，螺栓可以直接顺着导轨的T型槽滑入定位，不需要额外在导轨上打孔，现场安装的时候只需要将上折边卡入组件边框侧槽，下折边贴紧导轨上表面，穿入螺栓后预紧螺母调整组件位置，位置校准后按照规定扭矩锁紧即可，整个安装过程不需要特殊工装，单人就能完成单点位的固定操作。功能特性上，这套套件的锁紧结构做了防松设计，

　　螺母和螺栓的配合面带有防滑齿纹，锁紧后齿纹嵌入Z型件的安装面表层，即使在长期风振、温差变形的影响下也不会出现螺母回松的问题，Z型主体的挤压成型工艺保证了截面的一致性，批量安装的时候不会出现个别零件尺寸偏差导致的安装错位问题。在排布密集的光伏阵列场景下，相邻组件之间的侧边间隙通常控制在10-15mm，传统的中压块需要占用间隙空间，而这套侧位固定件从组件外侧完成锁附，不会占用组件之间的排布间隙，可以在有限的屋顶面积下排布更多的组件，提升单位面积的装机容量。另外在一些BIPV光伏建筑一体化的项目中，组件需要和建筑屋面的龙骨做侧位连接，这套Z型套件的立边高度可以根据龙骨的安装高度做适配调整，不需要重新开模就能满足不同项目的安装高差需求，

　　折边的边缘做了钝化处理，安装过程中不会划伤组件边框的阳极氧化层，也不会割伤安装人员的手部，细节处理完全符合户外光伏施工的安全要求。实际选型的时候，需要确认组件边框的侧边卡槽尺寸与导轨的槽型规格，这套套件的卡接边厚度和卡槽的间隙配合控制在0.1mm，既可以保证卡入的时候顺畅不卡滞，又不会因为间隙过大导致安装后组件出现窜动，螺栓的长度选择刚好满足穿过Z型件下折边与导轨T型螺母的锁附需求，锁紧后螺栓露出螺母2-3个螺距，符合紧固件安装的规范要求。在长期户外使用的场景下，整套零件的表面处理都采用和光伏支架一致的防腐工艺，不会出现和铝型材边框接触的电化学腐蚀问题，全生命周期内不需要做额外的防腐维护，能匹配光伏电站25年的服役寿命要求。
