帕伊内尔太阳能侧位Z型固定支架

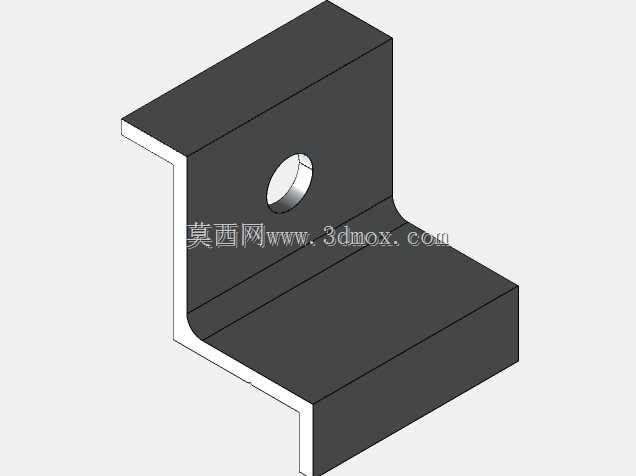

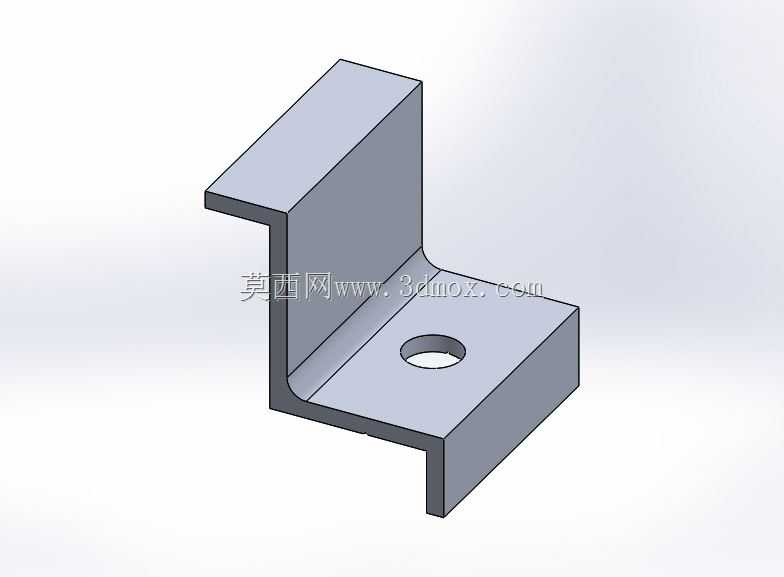

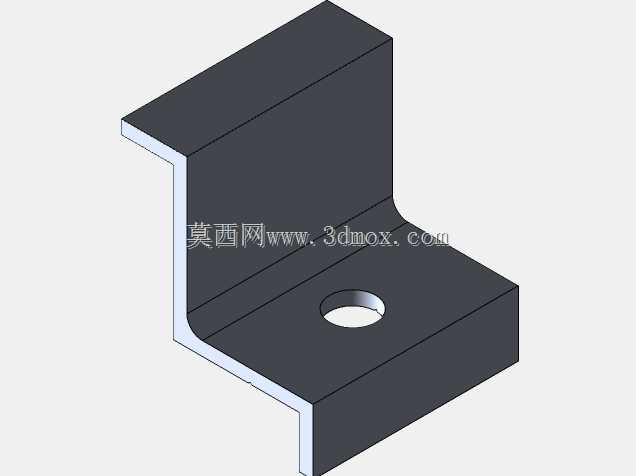

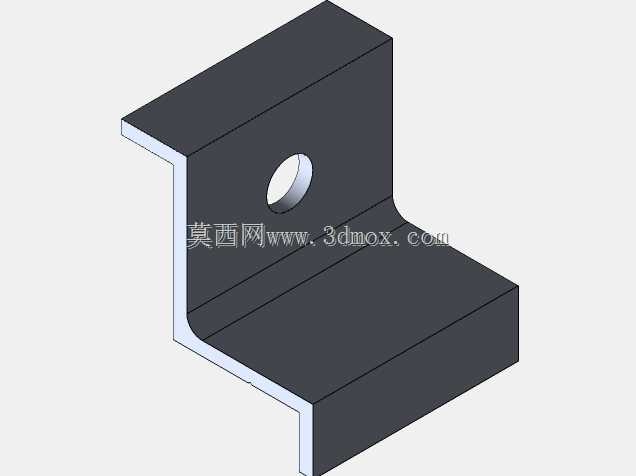

　　在分布式光伏电站的现场安装环节，侧位固定件的适配性直接决定了组件排布的容错空间与长期抗风载能力，这款Z型弯折的侧位固定支架，正是针对铝型材导轨侧边安装场景开发的专用连接件。从实际应用场景来看，这类固定件多用于工商业彩钢瓦屋面、户用光伏支架的组件侧边限位场景，当光伏组件排布到阵列边缘、或者遇到屋面障碍物需要做侧边避让固定时，常规的中压、边压件无法适配导轨外侧的安装空间，这款Z型结构的固定件恰好能填补这一安装空白，通过弯折形成的三个安装面，分别贴合铝型材导轨的外侧立面、组件边框的下沿平面，以及外侧的锁紧接触面，无需额外加工导轨即可完成侧位固定。从功能特性来看，该固定件采用等厚板材一体弯折成型，弯折处做了内R角过渡处理，

　　避免应力集中导致的长期使用开裂，其中一个水平安装面预制了标准安装孔，可配合T型螺栓直接卡入铝型材的T型槽内完成预定位，无需从导轨端部穿入螺栓，能大幅提升现场安装的效率，尤其适合后期改造、组件补装的场景，不用拆解原有导轨上的已装组件即可完成新增固定点的安装。设计思路上，这款固定件没有采用复杂的拼接结构，全程依靠板材弯折实现多面贴合，三个工作面的垂直度公差控制在安装允许范围内，能保证安装后与导轨、组件边框完全贴合，不会出现局部点接触导致的锁紧力不足问题；Z型的结构形式让固定件同时具备水平方向与垂直方向的限位能力，既能限制组件在水平方向的侧移，也能压住组件边框下沿，防止组件在风掀作用下向上脱出，相比平板式的侧压件，抗风揭的冗余量更高。

　　从安装边界来看，该固定件的两个水平翼缘长度经过匹配优化，内侧翼缘刚好搭在铝型材导轨的侧边安装面上，不会侵入导轨的T型槽内部影响其他螺栓的滑动，外侧翼缘的宽度足够覆盖标准光伏组件边框的下沿宽度，不会出现压接面积不足的问题；预制安装孔的位置避开了弯折应力区，螺栓锁紧时不会导致固定件变形，安装时仅需在导轨T型槽内放入对应规格的T型螺母，将固定件的孔位对准螺母后穿入螺栓锁紧即可，单点位安装耗时不超过三十秒，能适配市面上主流的40系列、45系列光伏铝型材导轨，对应的T型槽宽与常规光伏螺栓规格完全匹配，无需定制特殊紧固件。在长期使用场景下，一体弯折的结构没有焊接点、拼接缝，不存在焊缝腐蚀、连接件松动的隐患，配合对应的防腐表面处理，

　　能适应户外屋面的高温、高湿、盐雾环境，固定件的竖直立面高度与常规组件边框侧边高度匹配，安装后不会突出组件上表面，不会影响组件表面的雨水导流，也不会在组件玻璃下方形成阴影遮挡，避免热斑效应的产生。现场施工时，这类固定件还可以配合橡胶减震垫使用，在固定件与组件边框的接触面加装减震垫，既能补偿边框与固定件之间的微小安装间隙，也能避免不同金属接触产生的电化学腐蚀，同时吸收风载作用下的微小振动，防止螺栓长期受振松动。对于结构设计人员来说，这类固定件的建模逻辑非常清晰，先通过草图绘制展开的板材轮廓，预留出弯折余量与安装孔位，再按照实际弯折半径生成钣金特征，就能得到准确的三维模型，模型中预留的安装孔位、弯折R角、各面的尺寸公差都可以直接对接生产工艺，无需二次调整即可输出加工图纸，用于钣金冲压、弯折的生产环节。
